Descrizione

L’Opzione 000 (lunghezza non filettata di 0 mm) e l’Opzione 050 (lunghezza complessiva della custodia di 50 mm) specificano questa configurazione di sonda di prossimità metrica con armatura — 330704-000-050-10-02-05.

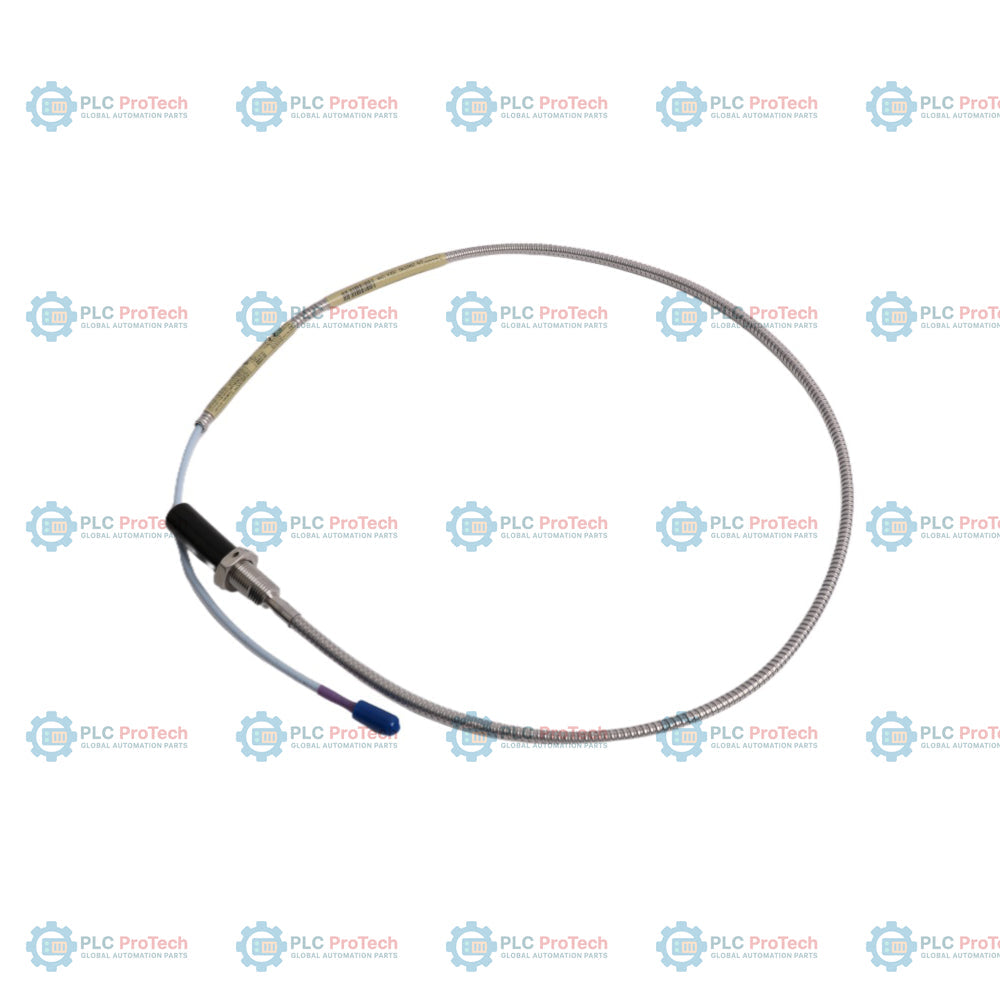

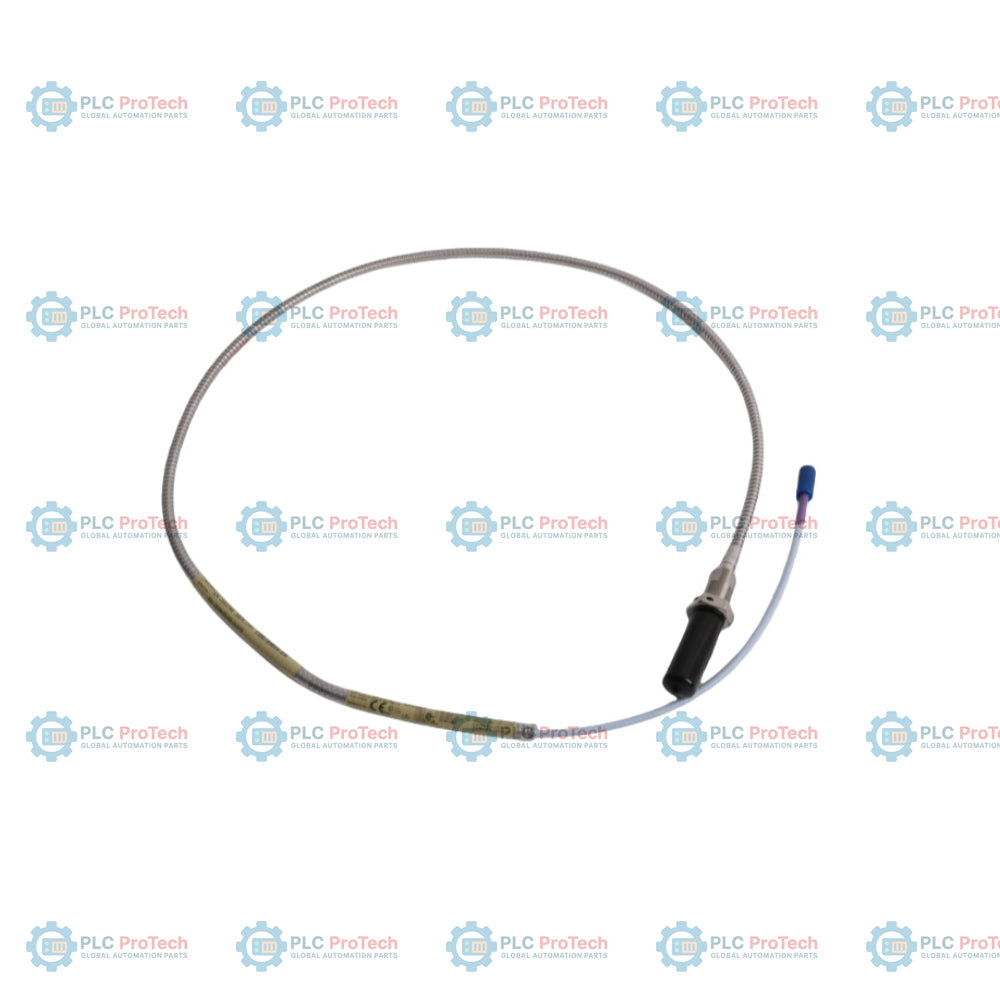

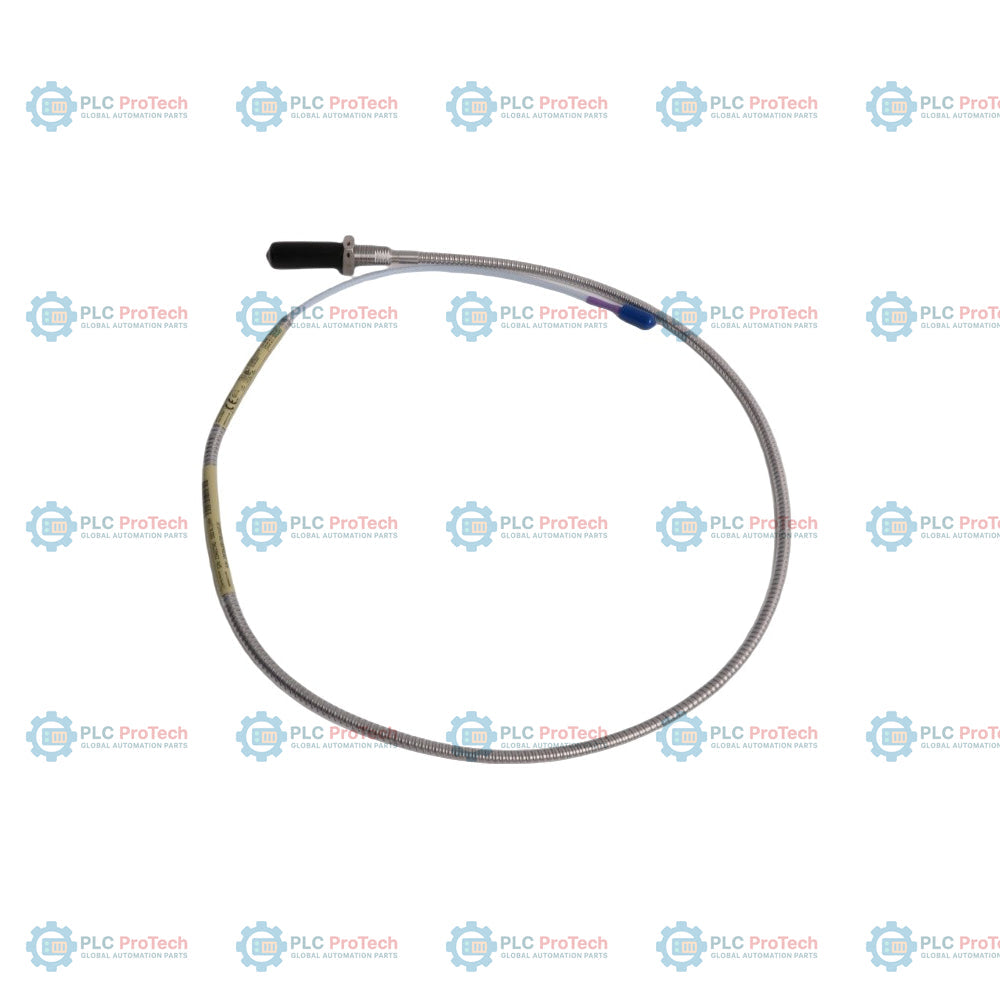

Questa sonda di prossimità Bently Nevada 3300 XL da 11 mm presenta una filettatura M14 x 1,5 e un’armatura integrata in acciaio inossidabile. L’armatura flessibile in acciaio inossidabile AISI 302 è racchiusa in una guaina esterna in FEP per proteggere il cavo triassiale dall’usura fisica e dall’esposizione agli ambienti industriali. A differenza delle configurazioni standard non armate, questa versione è progettata per l’esposizione diretta a elementi abrasivi. Il cavo triassiale da 1,0 metro termina con un connettore coassiale miniaturizzato ClickLoc (Opzione 02). È compatibile con il sistema di trasduttori 3300 XL da 11 mm, che offre un intervallo di misurazione lineare di 4,0 mm (160 mil) e un fattore di scala dell’uscita di 3,94 V/mm (100 mV/mil) per il monitoraggio senza contatto degli spostamenti.

Caratteristiche

• Filettatura metrica M14 x 1,5 con armatura flessibile integrata in acciaio inossidabile AISI 302 e guaina protettiva in FEP
• L’Opzione 000 specifica una lunghezza non filettata di 0 mm per una custodia completamente filettata
• L’Opzione 050 specifica una lunghezza complessiva della custodia di 50 mm
• L’Opzione 10 specifica una lunghezza totale della sonda e del cavo di 1,0 metro (3,3 piedi)
• L’Opzione 02 specifica un connettore coassiale miniaturizzato ClickLoc con cavo standard isolato in FEP
• Il pacchetto Opzione 05 con approvazioni multiple copre le installazioni internazionali in aree pericolose (CSA, ATEX, IECEx)
• Il grande diametro della punta, pari a 11 mm, supporta un intervallo di misurazione lineare esteso di 4,0 mm (160 mil)
• Il materiale della punta della sonda in solfuro di polifenilene (PPS) garantisce la tenuta contro le perdite di fluido tramite un O-ring Viton integrato
• La struttura del connettore in ottone placcato oro resiste alla corrosione

Applicazioni

• Monitoraggio della posizione assiale del rotore della turbina
• Misurazioni dell’usura dei cuscinetti reggispinta su grandi macchinari rotanti
• Misurazioni dell’espansione differenziale sulle turbine a vapore industriali
• Monitoraggio della posizione e della caduta delle aste nei compressori alternativi
• Analisi delle vibrazioni e dello spostamento dell’albero senza contatto

Informazioni per l’ordinazione

Specifiche tecniche

Linee guida per l’installazione

• Non superare la lunghezza massima di innesto della filettatura di 21 mm per le filettature M14 x 1,5, per evitare impuntamenti durante l’installazione.
• Assicurarsi che le filettature esterne della sonda corrispondano alle filettature interne di montaggio (M14 x 1,5) prima di procedere all’installazione.
• Applicare la coppia consigliata per la custodia di 21,1 N-m (187 in-lb); non superare il valore massimo nominale di 63,3 N-m (560 in-lb).
• Mantenere un raggio di curvatura minimo di 25,4 mm (1,0 in) lungo il cavo corazzato della sonda per evitare danni fisici interni.
• Serrare a mano i connettori coassiali ClickLoc miniaturizzati; non superare una coppia di 0,565 N-m (5 in-lb).

Conformità e certificazioni

• Marchio CE: direttiva EMC della Comunità Europea 2014/30/UE (testato secondo EN 61000-6-2 ed EN 61000-6-4)
• RoHS: direttiva ROHS della Comunità Europea 2011/65/UE
• Classificazioni per aree pericolose (opzione 05 - approvazioni multiple): certificazioni per la sicurezza intrinseca (Ex ia IIC T5...T1 Ga) e per l’assenza di scintille/sicurezza aumentata (Ex nA/Ex ec IIC T4/T5 Gc) secondo gli standard ATEX, IECEx e CSA.
