Descrizione

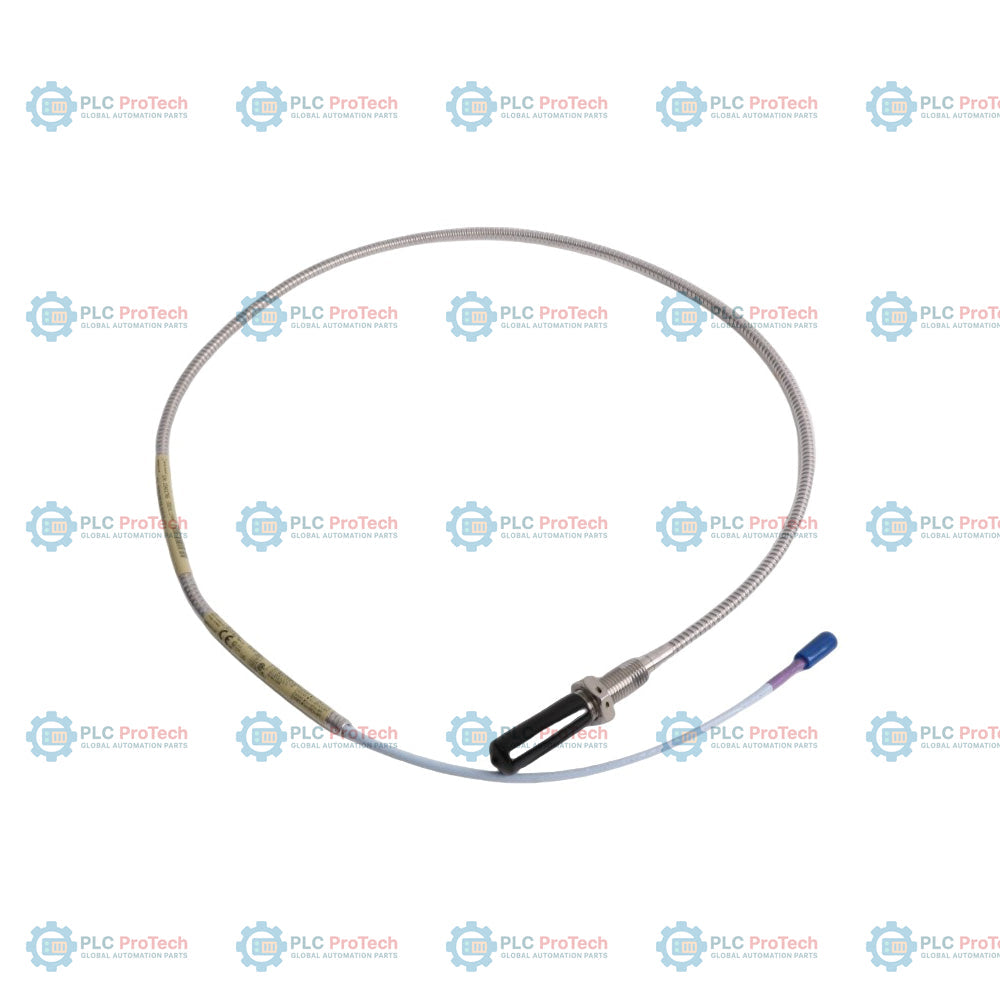

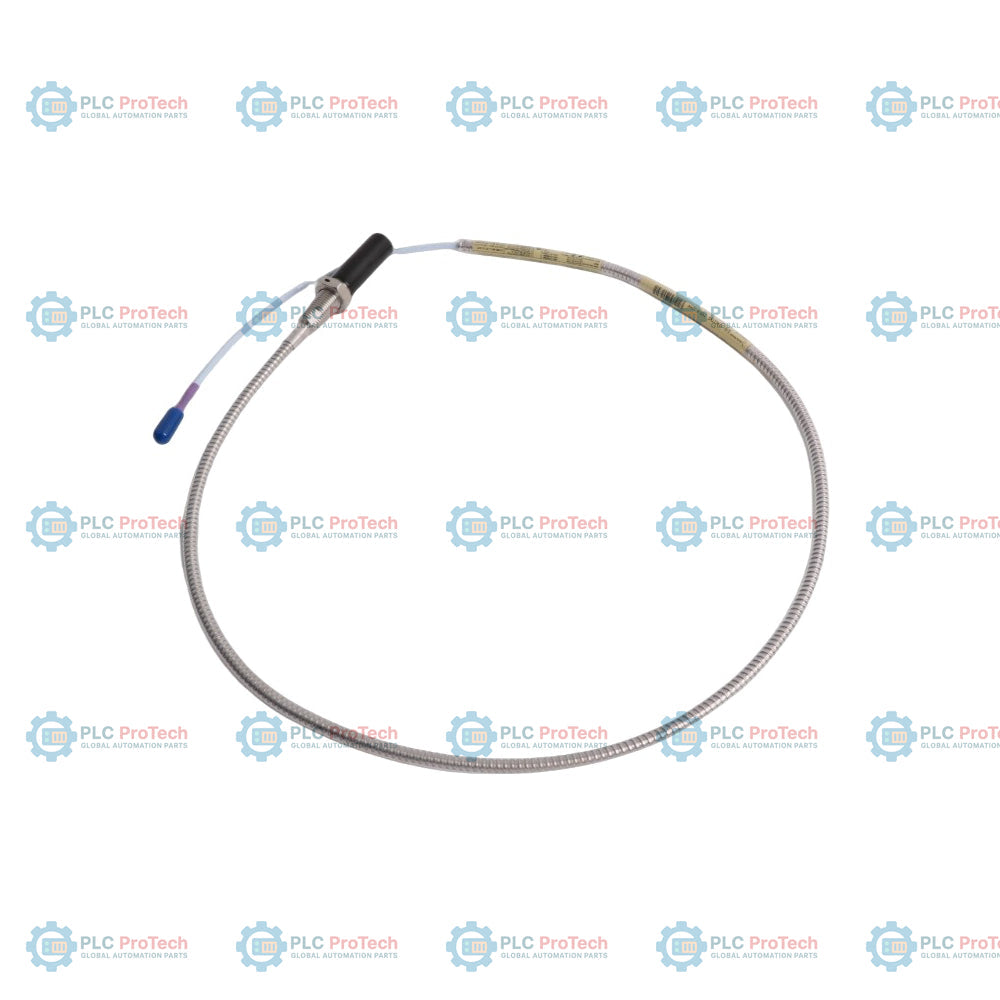

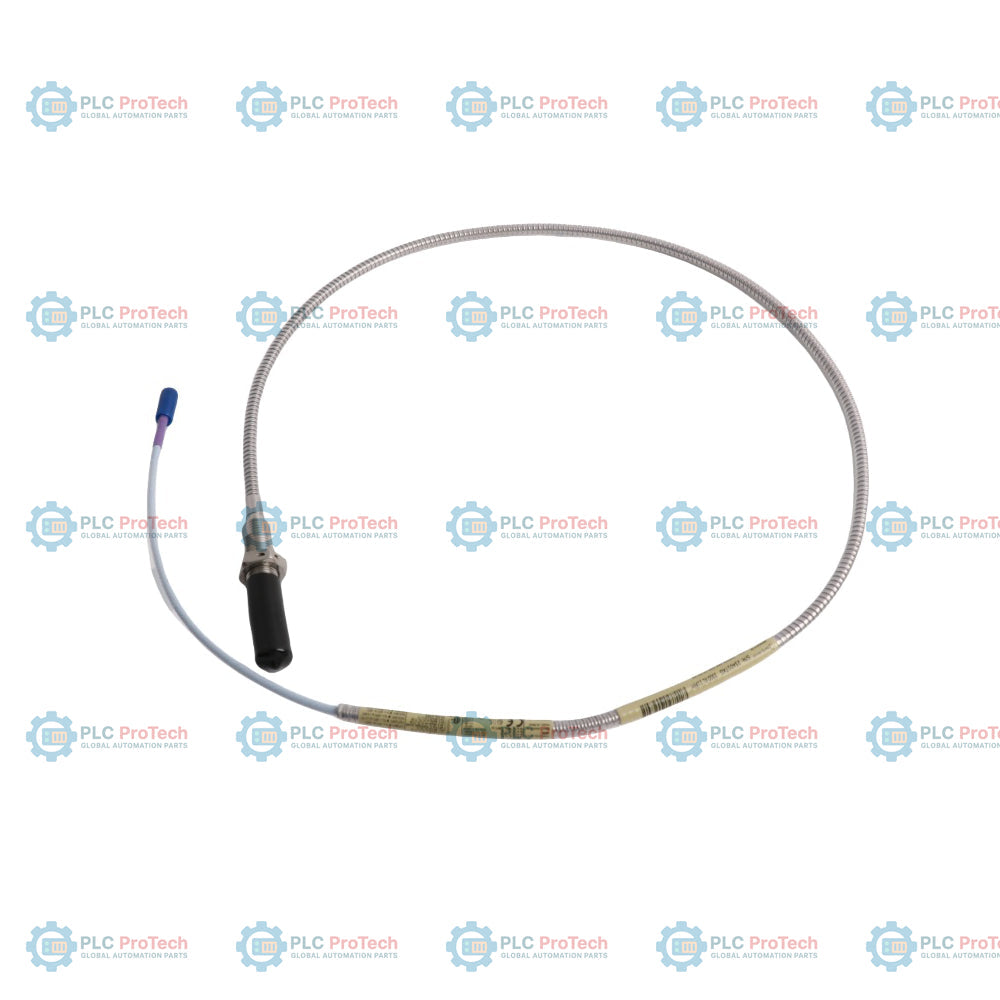

330704-000-100-10-01-CN: sonda di prossimità 3300 XL da 11 mm, filettatura M14 x 1.5, con armatura, lunghezza non filettata di 0.0 in (opzione 000), lunghezza del corpo di 10.0 in (opzione 100), lunghezza totale di 1.0 m (opzione 10) e protezione del connettore con cavo standard (opzione 01). Questa sonda include il pacchetto di approvazione per aree pericolose in Cina (suffisso -CN), conforme ai requisiti locali NEPSI e CCC. Questo sistema di trasduttore di prossimità viene utilizzato per la misurazione senza contatto delle vibrazioni e della posizione assiale su macchinari rotanti critici. Il sistema 3300 XL da 11 mm è dotato di una punta della sonda da 11 mm, che offre un intervallo lineare maggiore rispetto ai sistemi da 8 mm e consente misurazioni in applicazioni con ampiezze di vibrazione più elevate. La protezione del connettore inclusa offre una maggiore resistenza all’umidità e alla presenza di acqua negli ambienti difficili tipici di turbine, compressori e motori di grandi dimensioni.

Caratteristiche

• Corpo della sonda filettato M14 x 1.5 con armatura integrata in acciaio inossidabile per la protezione fisica
• Configurazione con lunghezza non filettata di 0.0 in e lunghezza del corpo di 10.0 in
• Lunghezza totale del sistema di 1.0 m, calibrato per l’uso con i sensori Proximitor 3300 XL da 11 mm
• Connettore coassiale miniaturizzato ClickLoc con protezione del connettore installata per una migliore tenuta ambientale
• Include il suffisso -CN per la conformità alle normative cinesi sulle aree pericolose (NEPSI e CCC)
• Design brevettato TipLoc e CableLoc, che garantisce un robusto collegamento tra punta e corpo della sonda e un’elevata resistenza alla trazione
• Controdado standard con fori preforati per il filo di sicurezza, per un’installazione sicura

Applicazioni

• Monitoraggio delle vibrazioni dell’albero e della posizione assiale su grandi macchinari rotanti
• Misurazione di vibrazioni ad ampiezza elevata in turbine a vapore, a gas e idrauliche
• Compressori centrifughi e assiali
• Macchinari in cui le sonde standard da 8 mm non offrono un intervallo lineare sufficiente
• Ambienti industriali che richiedono certificazioni specifiche cinesi per aree pericolose

Informazioni per l’ordinazione

Opzione	Codice di questo SKU	Descrizione
Numero di parte ordinabile	330704-000-100-10-01-CN	Sonda di prossimità 3300 XL da 11 mm, M14x1.5, corazzata
A - Lunghezza non filettata	000	0.0 in
B - Lunghezza del corpo	100	10.0 in
C - Lunghezza totale	10	1.0 m
D - Connettore/Cavo	01	Connettore ClickLoc con protezione del connettore, cavo standard
Suffisso	-CN	Pacchetto di approvazione per aree pericolose in Cina (NEPSI + CCC)

Specifiche tecniche

Produttore	Bently Nevada
Modello	330704
Diametro della sonda	11 mm
Dimensione della filettatura	M14 x 1.5
Materiale del corpo	Acciaio inossidabile
Lunghezza totale del sistema	1.0 m
Tipo di cavo	Coassiale standard con armatura in acciaio inossidabile
Tipo di connettore	ClickLoc coassiale miniaturizzato
Protezione del connettore	Inclusa (opzione 01)
Temperatura di esercizio	-55 degC a +177 degC
Approvazioni	Area pericolosa in Cina (NEPSI + CCC)

Linee guida per l’installazione

• Assicurarsi che il collegamento tra la sonda e il cavo di prolunga sia protetto utilizzando la protezione del connettore fornita o nastro siliconico autoagglomerante.
• Montare la sonda utilizzando il controdado fornito; utilizzare i fori preforati per il filo di sicurezza per impedire che il controdado si allenti a causa delle vibrazioni della macchina.
• Mantenere una distanza adeguata per il sensore Proximitor con montaggio su guida DIN o a pannello, come specificato nella scheda tecnica del sistema 3300 XL da 11 mm.
• Il cavo corazzato deve essere posato attraverso canaline protettive o passerelle portacavi per evitare danni causati da bordi taglienti o detriti abrasivi.

Conformità e certificazioni

• Pacchetto di approvazione per aree pericolose in Cina (NEPSI + CCC)
• Marcatura CE per la conformità alle direttive europee applicabili
• Conforme alla direttiva RoHS
