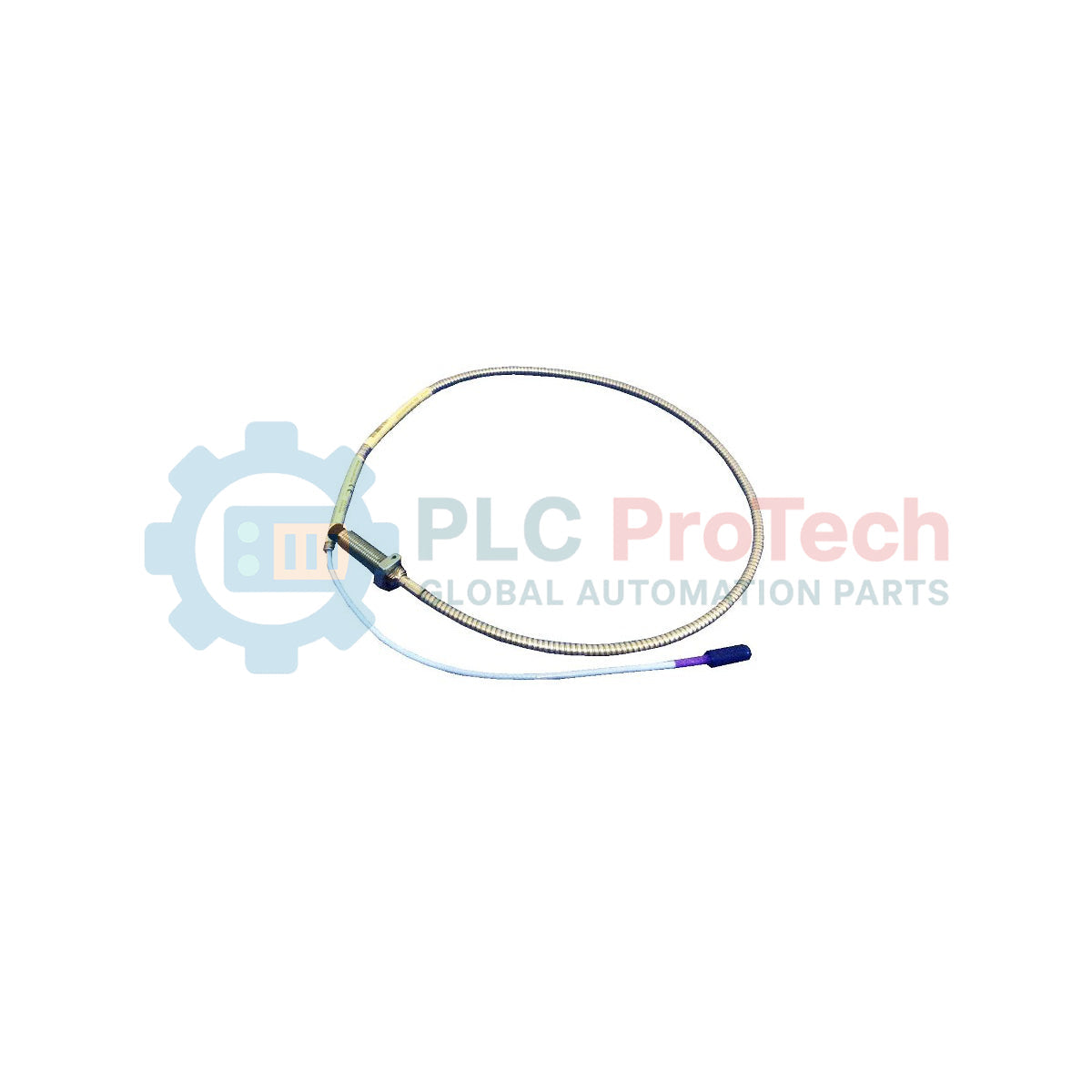

Sonda di prossimità Bently Nevada 330704-010-080-10-02-CN 3300 XL

Descrizione

Progettato per la diagnostica di macchinari ad alta precisione, il 330704-010-080-10-02-CN funge da sensore di spostamento robusto e senza contatto all'interno del sistema di trasduttori di prossimità 3300 XL 11 mm. Progettato per misurare il movimento statico e dinamico dell'albero, questo sistema offre un intervallo lineare più ampio di 4 mm (160 mil) rispetto alle sonde standard da 8 mm, risultando particolarmente efficace per macchinari con cuscinetti a film fluido, come turbine a vapore, turbine a gas, compressori e generatori.

Questa configurazione specifica presenta un corpo filettato metrico M14 x 1.5, con una lunghezza non filettata di 10 mm e una lunghezza complessiva del corpo di 80 mm. Il sensore è dotato di un cavo coassiale standard da 1,0 metri terminato con un connettore ClickLoc miniaturizzato, progettato per impedire scollegamenti accidentali in condizioni di vibrazione. La designazione "CN" indica approvazioni degli enti normativi specifiche per il Paese, ai fini della conformità regionale.

Caratteristiche

• Intervallo lineare esteso di 4 mm (160 mil) per una maggiore ampiezza di misura rispetto alle sonde di prossimità standard da 8 mm.
• La robusta punta in solfuro di polifenilene (PPS) offre un'elevata resistenza chimica e protezione contro fluidi industriali aggressivi.
• Il corpo in acciaio inossidabile AISI 304 (SST) garantisce l'integrità fisica in applicazioni soggette a forti vibrazioni.
• Il connettore coassiale ClickLoc miniaturizzato fornisce connessioni meccaniche ed elettriche sicure senza utensili speciali.
• L'O-ring Viton integrato sigilla la pressione differenziale tra la punta della sonda e il corpo del sensore.

Applicazioni

• Monitoraggio delle vibrazioni dell'albero e della posizione assiale di turbine a vapore e a gas.
• Monitoraggio del fuori corsa dell'asta del pistone nei compressori alternativi.
• Diagnostica del gioco dei cuscinetti a film fluido nei macchinari industriali pesanti.
• Misurazione del traferro e dell'espansione termica nei generatori idroelettrici.

Specifiche tecniche

Connessioni e interfacce

Linee guida per l'installazione

• Assicurarsi che vi sia spazio libero sufficiente intorno alla punta della sonda da 11 mm per prevenire carichi laterali o interferenze elettriche provenienti da superfici metalliche adiacenti.
• Applicare la coppia di serraggio corretta in base alla filettatura metrica M14 per prevenire danni alla filettatura e deformazioni del corpo.
• Non piegare il cavo coassiale oltre il raggio di curvatura minimo raccomandato durante il cablaggio.
• Proteggere il connettore ClickLoc da umidità e contaminanti utilizzando cappucci per terminali o nastro isolante autoagglomerante se esposto agli agenti atmosferici.
