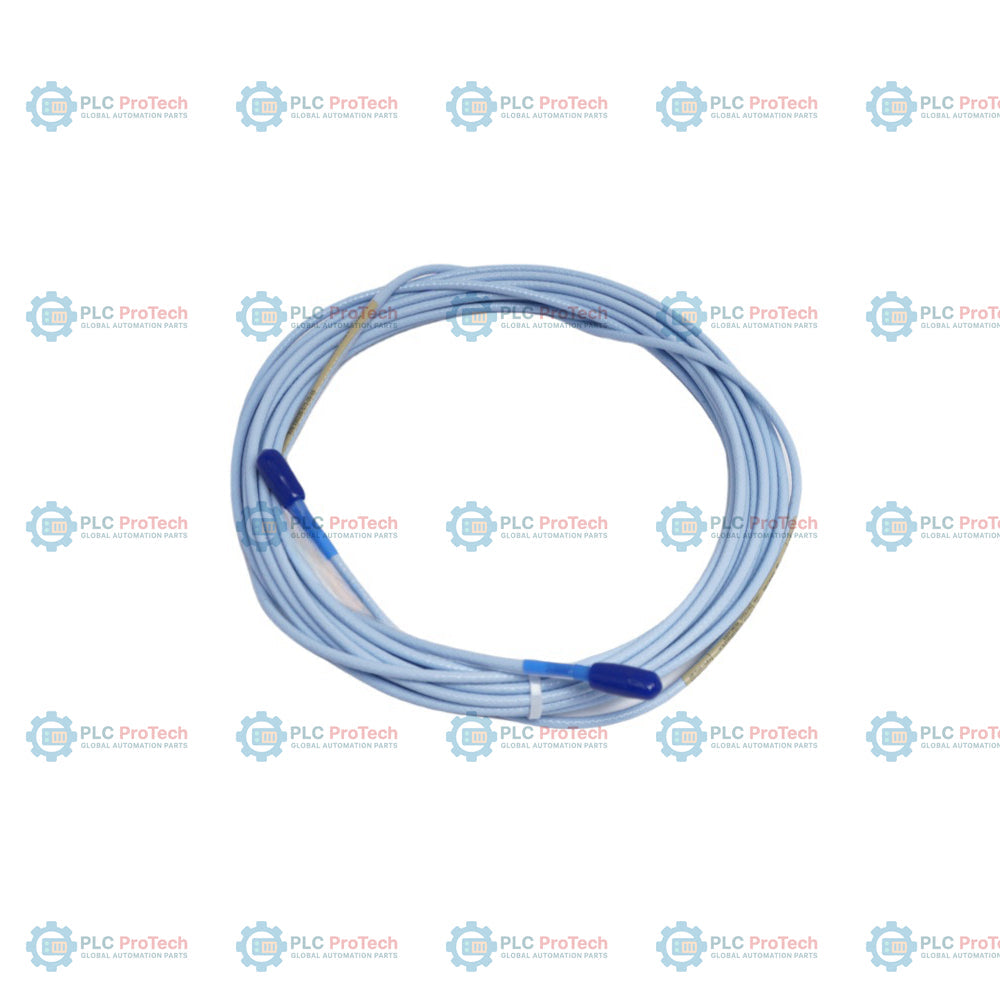

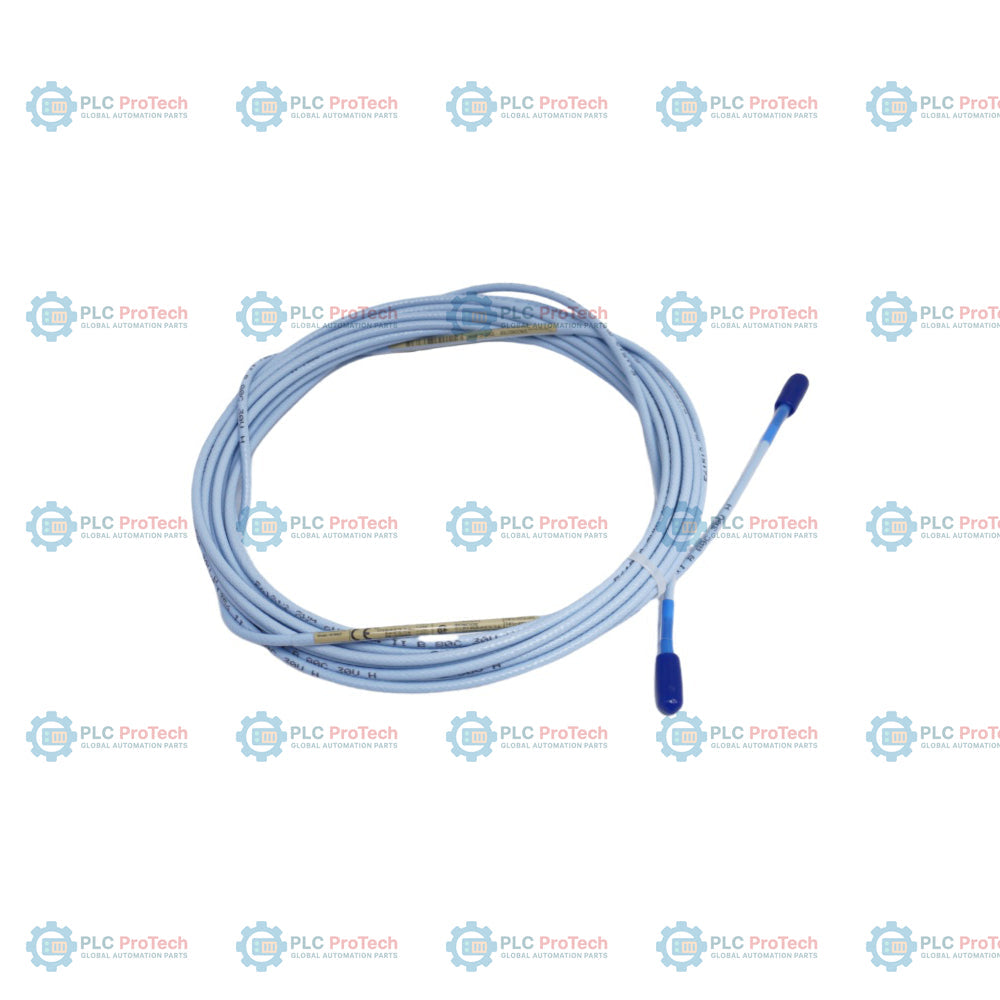

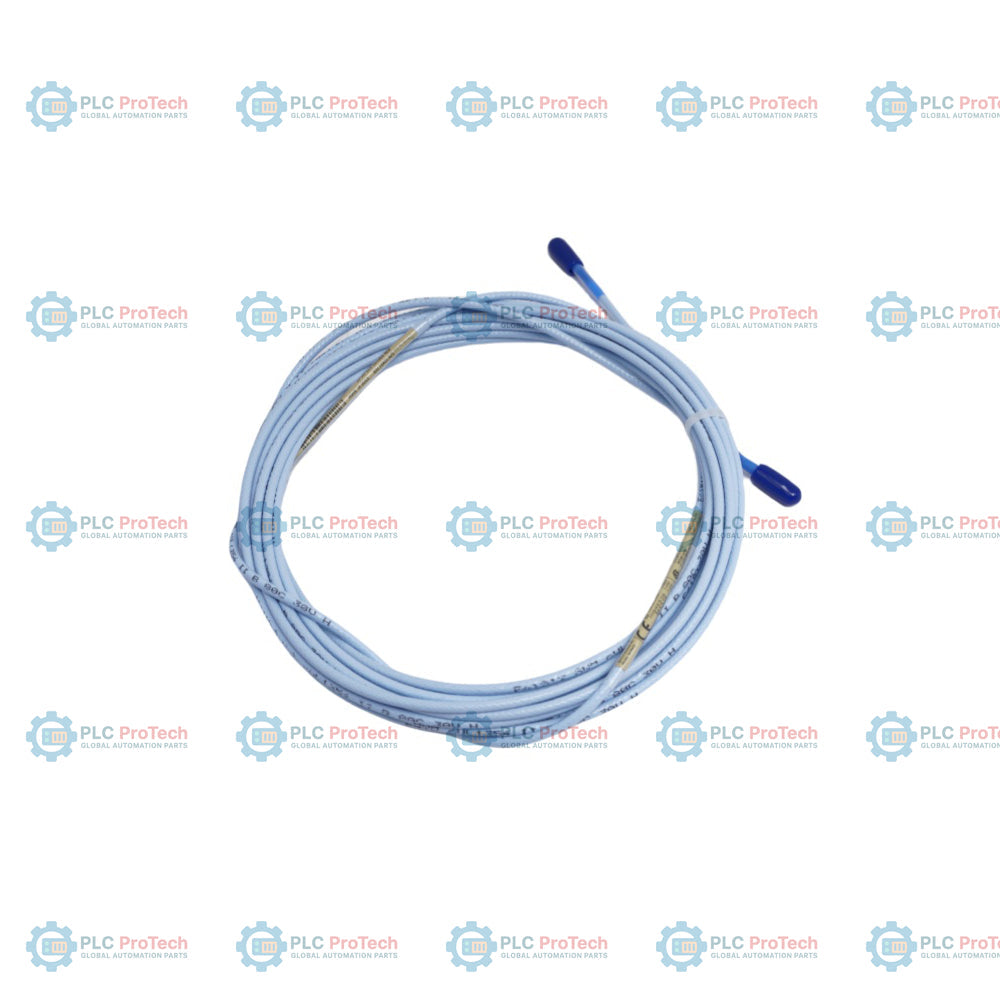

Bently Nevada 330130-075-00-05 Cavo di prolunga standard 3300 XL

Descrizione

L'opzione 075 (lunghezza del cavo di 7,5 m) e l'opzione 00 (cavo standard, senza armatura o protezione del connettore) specificano questa configurazione del cavo di prolunga standard 3300 XL - 330130-075-00-05. Questo cavo coassiale fa parte del sistema di trasduttori di prossimità Bently Nevada 3300 XL da 8 mm e collega una sonda di prossimità 3300 XL da 8 mm a un sensore Proximitor 3300 XL. La lunghezza totale del sistema deve essere pari a 5,0 o 9,0 metri, sommando la lunghezza della sonda e quella del cavo di prolunga.

Questa variante specifica incorpora le omologazioni degli enti per l'opzione 05 per installazioni in aree pericolose CSA, ATEX e IECEx. Utilizza un cavo triassiale da 75 ohm isolato in etilene propilene fluorurato (FEP), che funziona senza attenuazione del segnale nell'intero intervallo di temperatura. A differenza delle varianti armate o dotate di protezione del connettore (come l'opzione 01 o l'opzione 02), questa configurazione è adatta alle applicazioni in cui il passaggio è protetto da condotti o cavità interne della macchina, riducendo il diametro e il peso complessivi del percorso.

Caratteristiche

• Lunghezza di 7,5 metri (opzione 075): compatibile con configurazioni di sistema da 9,0 metri se abbinato a una sonda di prossimità da 1,5 metri.
• Struttura del cavo standard (opzione 00): cavo triassiale da 75 ohm isolato in FEP, senza armatura metallica esterna, che facilita il passaggio in condotti stretti.
• Omologazione per aree pericolose (opzione 05): certificato per ambienti pericolosi CSA, ATEX e IECEx.
• Connettori ClickLoc placcati in oro: i connettori coassiali resistenti alla corrosione garantiscono collegamenti meccanici affidabili grazie a un meccanismo di accoppiamento a scatto serrabile manualmente.
• Prestazioni dell'isolamento: la guaina esterna in FEP offre resistenza ai fluidi industriali, ai lubrificanti e all'umidità.

Applicazioni

• Misurazioni delle vibrazioni dell'albero e della posizione assiale in turbine a vapore e a gas.
• Monitoraggio di generatori idroelettrici e grandi motori industriali.
• Sistemi di protezione dei macchinari per cuscinetti di compressori centrifughi e riduttori.
• Monitoraggio di macchinari in aree pericolose negli impianti chimici, petrolchimici e di trattamento del gas.

Informazioni per l'ordine

Specifiche tecniche

Connessioni e interfacce

Linee guida per l'installazione

• Assicurarsi che la lunghezza fisica combinata della sonda di prossimità e di questo cavo di prolunga corrisponda alla lunghezza totale prevista del sistema del sensore Proximitor (ad esempio, una sonda da 1.5 metri e un cavo di prolunga da 7.5 metri formano un sistema da 9.0 metri).
• Rispettare il raggio di curvatura minimo di 25.4 mm (1.0 pollici) durante la posa del cavo per evitare danni interni al rame o interruzioni del segnale.
• Non superare il limite di coppia di serraggio manuale durante l'accoppiamento dei connettori ClickLoc dorati. Se utilizzati con connettori in acciaio inossidabile non XL, serrare manualmente e poi effettuare un ulteriore 1/8 di giro con le pinze.
• Far passare i cavi di prolunga attraverso condotti dedicati o canaline protettive per isolarli dai cavi ad alta tensione e ridurre al minimo le interferenze del rumore elettrico.

Conformità e certificazioni

• CSA: Classe I, Divisione 1 e 2, Gruppi A, B, C, D; Classe II, Divisione 1 e 2, Gruppi E, F, G; Classe III
• ATEX/IECEx: Ex ia IIC T4/T5 Ga, Ex nA IIC T4/T5 Gc per aree pericolose di Zona 0, Zona 1 e Zona 2
• RoHS: Conforme alle direttive dell'Unione europea sulla restrizione delle sostanze pericolose
