Descrizione

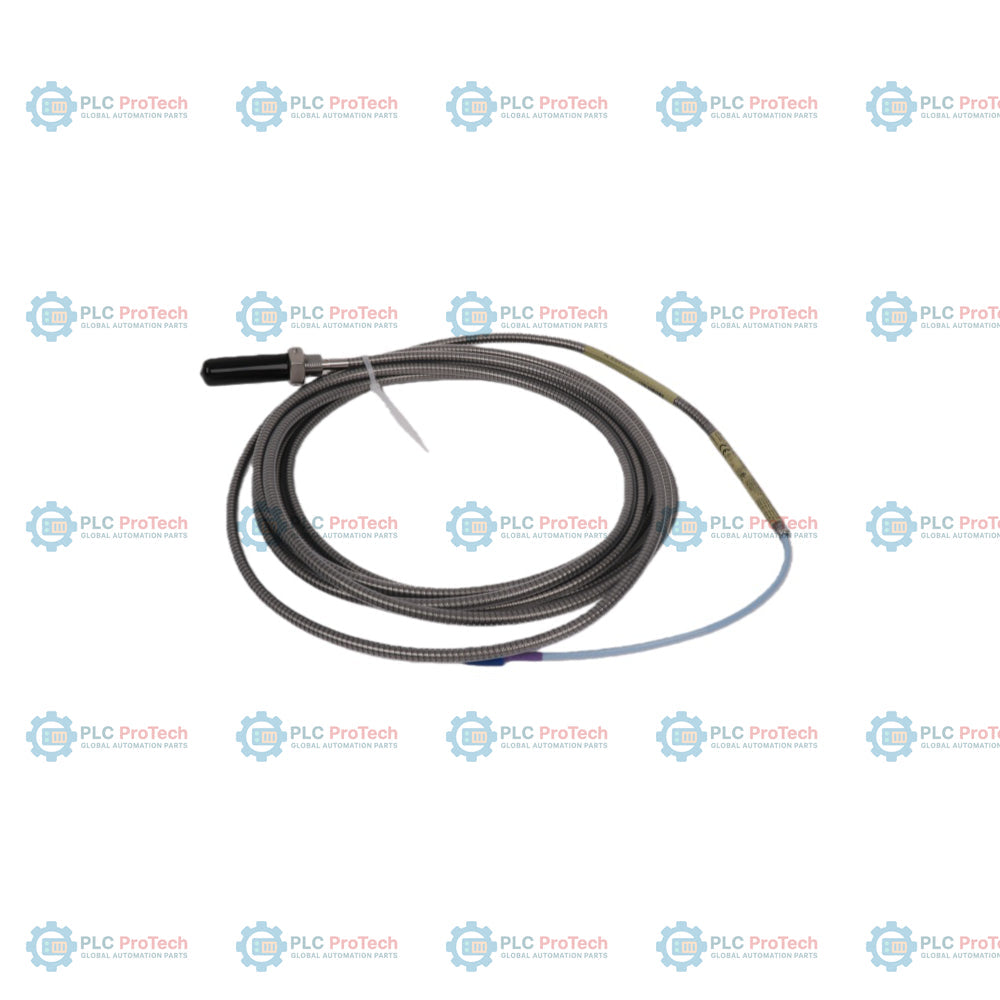

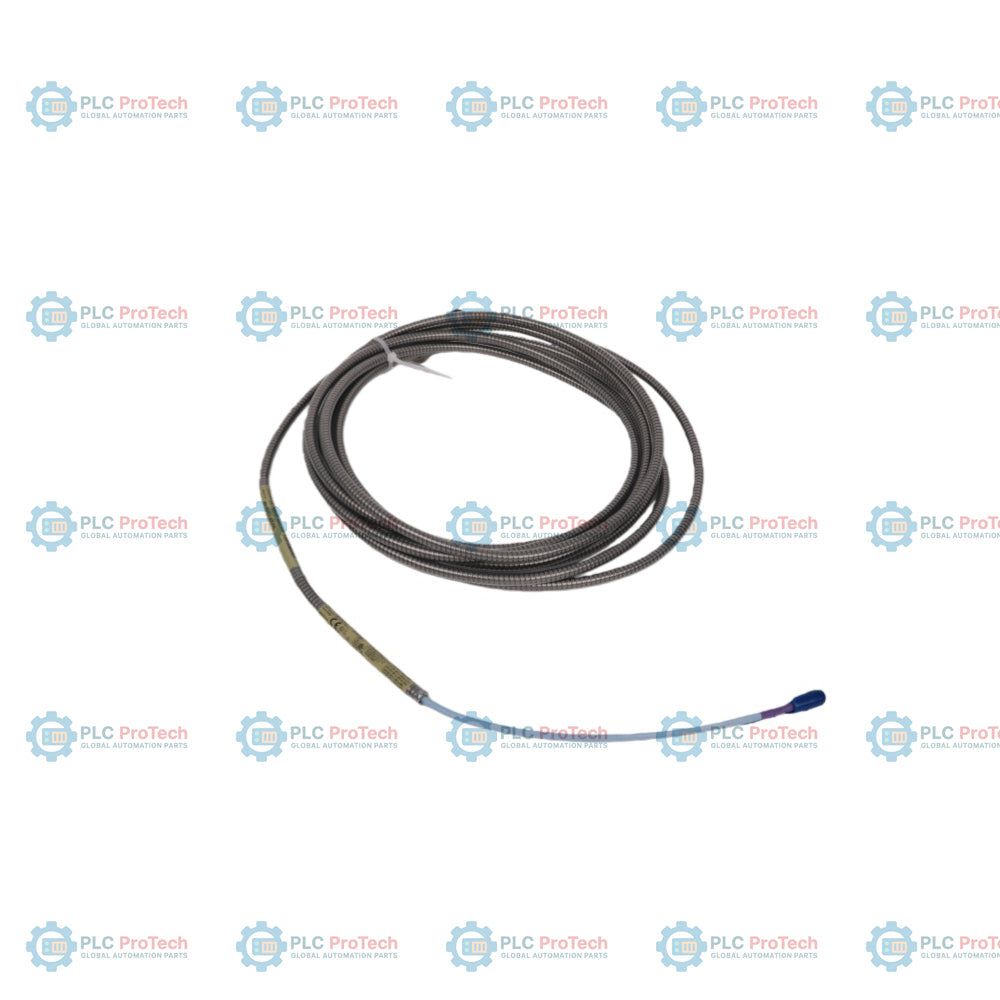

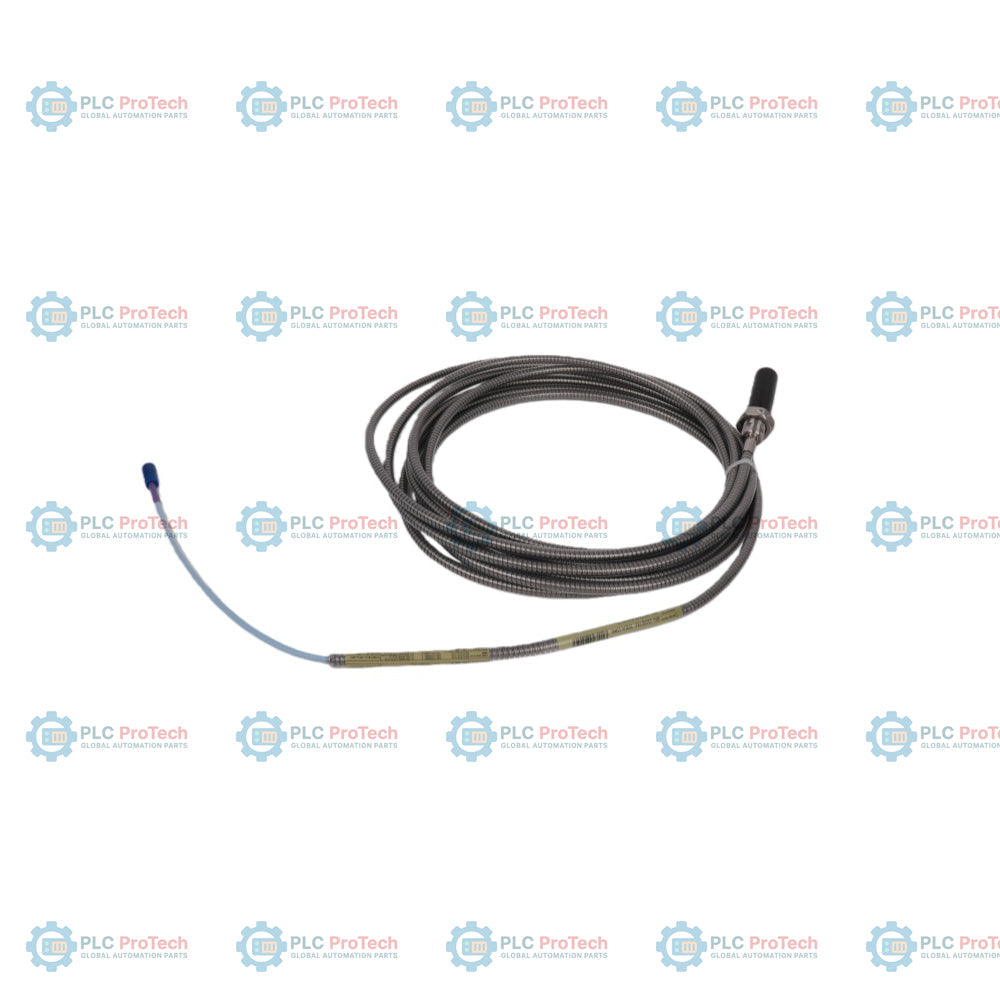

L’opzione 00 (0,0 pollici di lunghezza non filettata) e l’opzione 12 (connettore coassiale ClickLoc miniaturizzato, cavo FluidLoc) specificano questa configurazione della sonda di prossimità 3300 XL da 11 mm corazzata — 330708-00-20-10-12-00.

Questa sonda a correnti parassite con filettatura 5/8-18 UNF viene utilizzata nei sistemi di trasduttori di prossimità 3300 XL da 11 mm per misurazioni senza contatto delle vibrazioni e degli spostamenti su macchinari con cuscinetti a film fluido. Grazie al diametro maggiore della punta, pari a 11 mm, questo sensore offre un intervallo lineare esteso rispetto ai sistemi standard da 8 mm, risultando adatto ad applicazioni con corsa lunga, come la misurazione dell’espansione differenziale durante la rampa delle turbine a vapore e il monitoraggio della posizione del rotore. Questa variante è dotata di una guaina integrata in acciaio inossidabile per proteggere il cavo triassiale da 75 ohm da condizioni ambientali e sollecitazioni fisiche severe e utilizza un cavo FluidLoc per impedire la migrazione dei fluidi lungo l’interno del cavo.

A differenza delle sonde standard a montaggio diretto correlate, come la 330707, priva di guaina, o la 330701, che utilizza filettature UNF 1/2-20 più piccole, questa configurazione è specifica per un alloggiamento 5/8-18 UNF con una lunghezza complessiva dell’involucro di 2,0 pollici (opzione 20) e una lunghezza totale del cavo di 1,0 metro (opzione 10). È dotata di un connettore coassiale ClickLoc miniaturizzato ed è progettata per funzionare senza approvazioni regionali o per aree pericolose (opzione 00), collegandosi direttamente a un sensore Proximitor 3300 XL da 11 mm compatibile.

Caratteristiche

• Il design completamente filettato dell’opzione 00 offre 0,0 pollici di lunghezza non filettata per porte a montaggio a filo o con tolleranze ridotte.
• L’opzione 20 definisce una lunghezza complessiva dell’involucro di 2,0 pollici, per l’installazione in alloggiamenti meccanici standardizzati.
• La lunghezza totale dell’opzione 10 comprende 1,0 metro (3,3 piedi) di cavo triassiale integrato.
• L’opzione 12 include un connettore coassiale ClickLoc miniaturizzato e un cavo FluidLoc per impedire l’ingresso di fluidi all’interno.
• La guaina integrata in acciaio inossidabile AISI 302 protegge i cavi standard da abrasioni e tagli meccanici.
• Il materiale della punta della sonda in solfuro di polifenilene (PPS) resiste a condizioni di processo estreme e all’esposizione a sostanze chimiche.
• La struttura dell’involucro in acciaio inossidabile AISI 304 offre stabilità strutturale.

Applicazioni

• Misurazioni dell’espansione differenziale durante la rampa sulle turbine a vapore industriali
• Misurazioni della posizione assiale (spinta) dell’albero su macchinari rotanti critici
• Monitoraggio delle vibrazioni dinamiche del rotore su gruppi con cuscinetti a film fluido
• Acquisizione dei segnali del tachimetro, della velocità zero e del riferimento di fase (Keyphasor)
• Monitoraggio della posizione o della discesa dell’asta nei compressori alternativi

Informazioni per l’ordine

Specifiche tecniche

Linee guida per l’installazione

Mantenere inizialmente il serraggio manuale durante l’innesto della filettatura per evitare il danneggiamento dei filetti. Fissare il corpo della sonda utilizzando la coppia consigliata di 15.2 N-m (133 in-lb) e non superare il limite massimo della coppia nominale di 45.2 N-m (400 in-lb). Assicurarsi che l’innesto massimo della filettatura non superi 0.938 pollici all’interno della porta di montaggio, per evitare il bloccaggio. Posare il cavo FEP armato con un raggio di curvatura non inferiore a 25.4 mm (1.0 in), per prevenire danni fisici interni. Sebbene il design FluidLoc impedisca la migrazione dell’umidità all’interno, è necessario seguire le procedure standard di sigillatura sul campo per proteggere il connettore esterno.

Conformità e certificazioni

• Compatibilità elettromagnetica (EMC): Conforme alla Direttiva EMC 2014/30/UE tramite EN 61000-6-2 (Immunità) e EN 61000-6-4 (Emissioni).
• RoHS: Conforme alla Direttiva della Comunità Europea 2011/65/UE.
