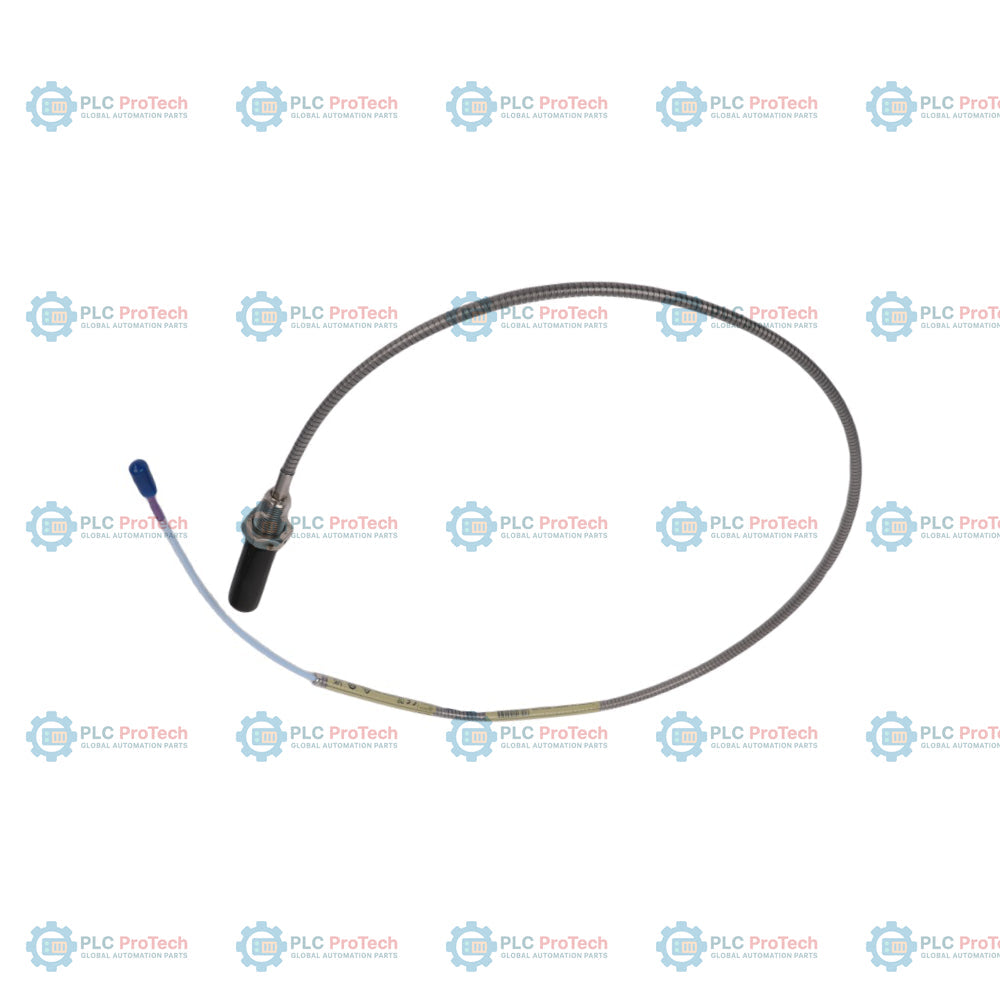

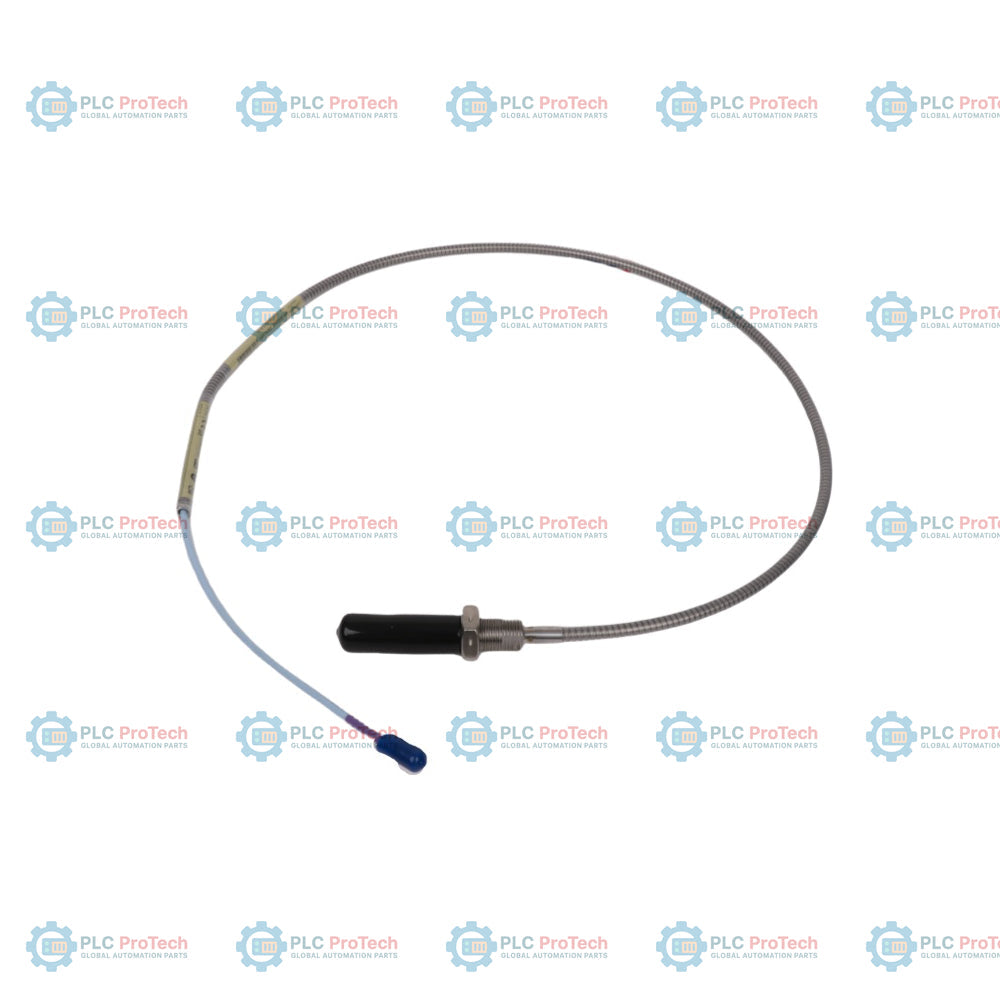

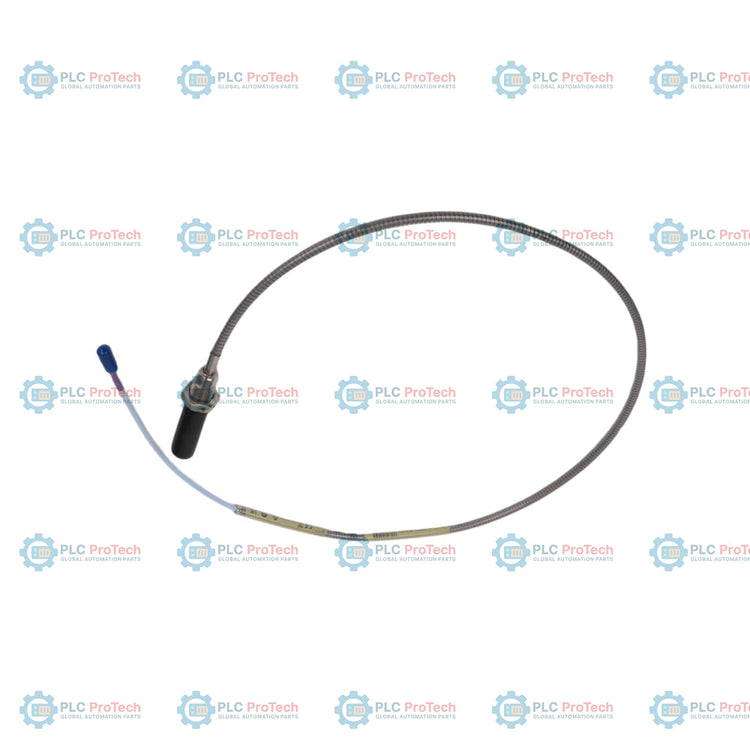

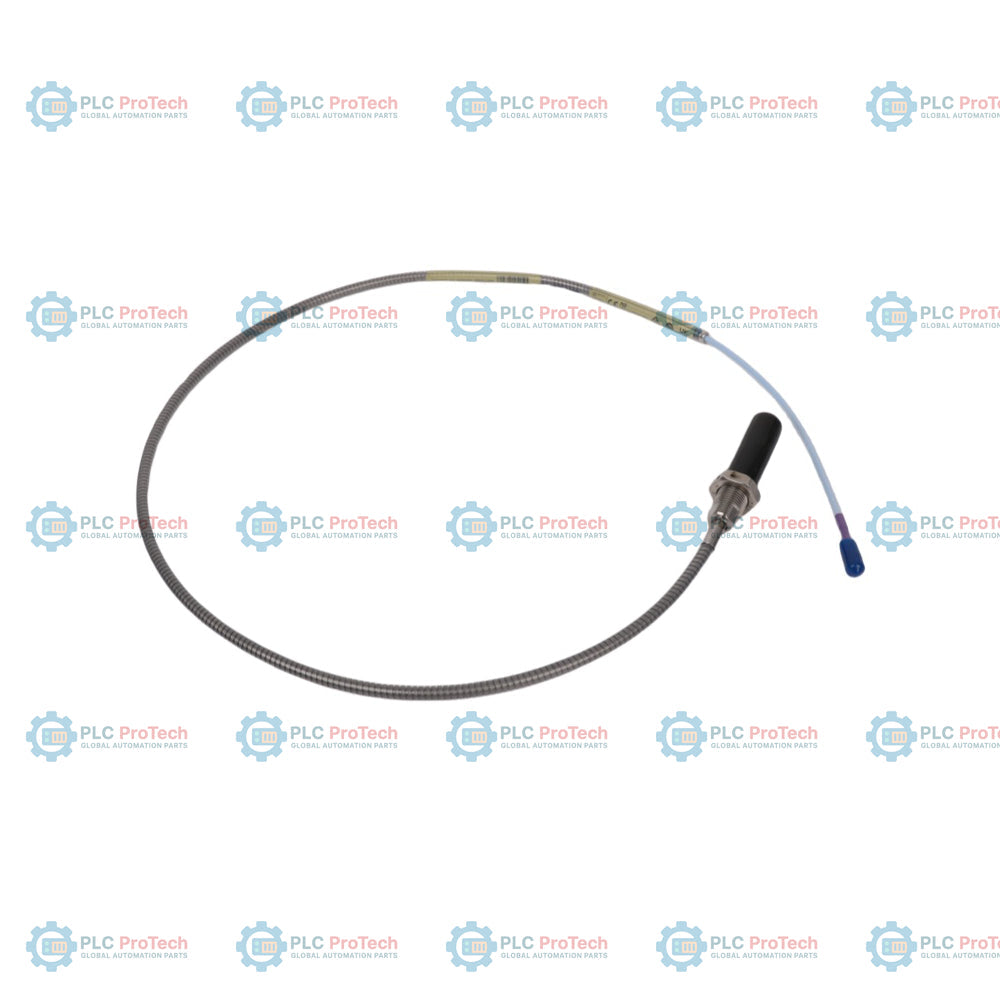

Bently Nevada 330710-000-050-02-00 Sonda di prossimità 3300 XL da 11 mm

Descrizione

Il corpo della sonda in acciaio con filettatura metrica M16 x 1.5 completa, una lunghezza dell'involucro di 50 mm e un'armatura protettiva in acciaio inossidabile specifica la configurazione 330710-000-050-02-00. Questa sonda di prossimità 3300 XL da 11 mm con montaggio standard viene utilizzata per misurazioni senza contatto dello spostamento a correnti parassite all'interno dei sistemi di monitoraggio Bently Nevada 3300 XL. La punta della sonda da 11 mm offre un intervallo lineare più ampio di 4.0 mm (160 mil), rendendola adatta per misurazioni della posizione assiale, dell'espansione differenziale o delle vibrazioni radiali su macchine di grandi dimensioni, dove i sistemi standard da 8 mm non offrono un intervallo sufficiente.

Il cavo coassiale integrato è protetto da un'armatura flessibile in acciaio inossidabile con guaina esterna in FEP, che protegge la linea del trasduttore da ambienti difficili, danni meccanici ed esposizione a sostanze chimiche. È dotato di un connettore coassiale miniaturizzato ClickLoc placcato oro che impedisce l'allentamento accidentale dovuto alle vibrazioni. È progettato per funzionare insieme al cavo di prolunga 330730 e al sensore Proximitor 330780, per completare i circuiti di protezione dei macchinari.

Caratteristiche

• L'opzione 000 specifica una lunghezza non filettata di 0 mm per la massima utilità della filettatura dell'involucro nelle configurazioni con montaggio standard.
• L'opzione 050 fornisce una lunghezza complessiva dell'involucro filettato di 50 mm con filettatura metrica M16 x 1.5.
• L'opzione 02 dota la sonda di un connettore coassiale miniaturizzato ClickLoc e di un cavo coassiale standard.
• L'armatura flessibile integrata in acciaio inossidabile AISI 302, con guaina esterna in FEP, protegge il cavo della sonda dall'usura fisica e dalle infiltrazioni ambientali.
• L'opzione 00 indica che non è richiesta l'approvazione dell'ente, semplificando la documentazione per i luoghi con macchinari generici non classificati.
• I connettori coassiali in ottone placcato oro assicurano un accoppiamento elettrico sicuro e a basse perdite, resistente alle vibrazioni indotte dalla macchina.
• La struttura della punta stampata TipLoc garantisce un legame robusto tra la punta in solfuro di polifenilene (PPS) e l'involucro in acciaio inossidabile, impedendo il bypass di olio o gas.

Applicazioni

Questo trasduttore viene utilizzato principalmente in macchinari industriali critici, inclusi sistemi di turbine e compressori, per misurare:

• Posizione assiale (di spinta) dell'albero
• Espansione differenziale della rampa sui rotori delle turbine a vapore
• Caduta o posizione dello stelo nei compressori alternativi
• Segnali di tachimetro, riferimento di fase (Keyphasor) e velocità zero

Informazioni per l'ordinazione

La struttura delle opzioni di ordinazione per la sonda metrica Bently Nevada 330710 con montaggio standard e armatura è decodificata di seguito:

Specifiche tecniche

Linee guida per l'installazione

Durante l'installazione è necessario prestare particolare attenzione per evitare danni al cavo e il deterioramento della punta della sonda:

• Coppia della sonda: non superare la coppia massima nominale di 63.3 N-m (560 in-lb). La coppia consigliata è di 21.1 N-m (187 in-lb) per prevenire la deformazione dell'alloggiamento.
• Raggio di curvatura minimo: assicurarsi che il raggio di curvatura minimo del cavo della sonda corazzato non sia inferiore a 25.4 mm (1.0 pollici).
• Manutenzione del connettore: mantenere puliti e asciutti i collegamenti coassiali. Serrare a mano innanzitutto i connettori coassiali miniaturizzati ClickLoc, quindi applicare una coppia massima di 0.565 N-m (5 in-lb). Evitare di esporre i collegamenti non protetti ai lubrificanti per turbine.
• Cablaggio di sicurezza: utilizzare i fori per il filo di sicurezza sul dado esagonale standard per impedire l'allentamento della sonda in presenza di vibrazioni rotazionali.

Conformità e certificazioni

Questo sistema trasduttore è conforme ai seguenti standard se abbinato a componenti 3300 XL compatibili:

• Direttiva EMC: 2014/30/UE (EN 61000-6-2, EN 61000-6-4)
• Direttiva RoHS: 2011/65/UE
• Sicurezza funzionale: certificato SIL 2
