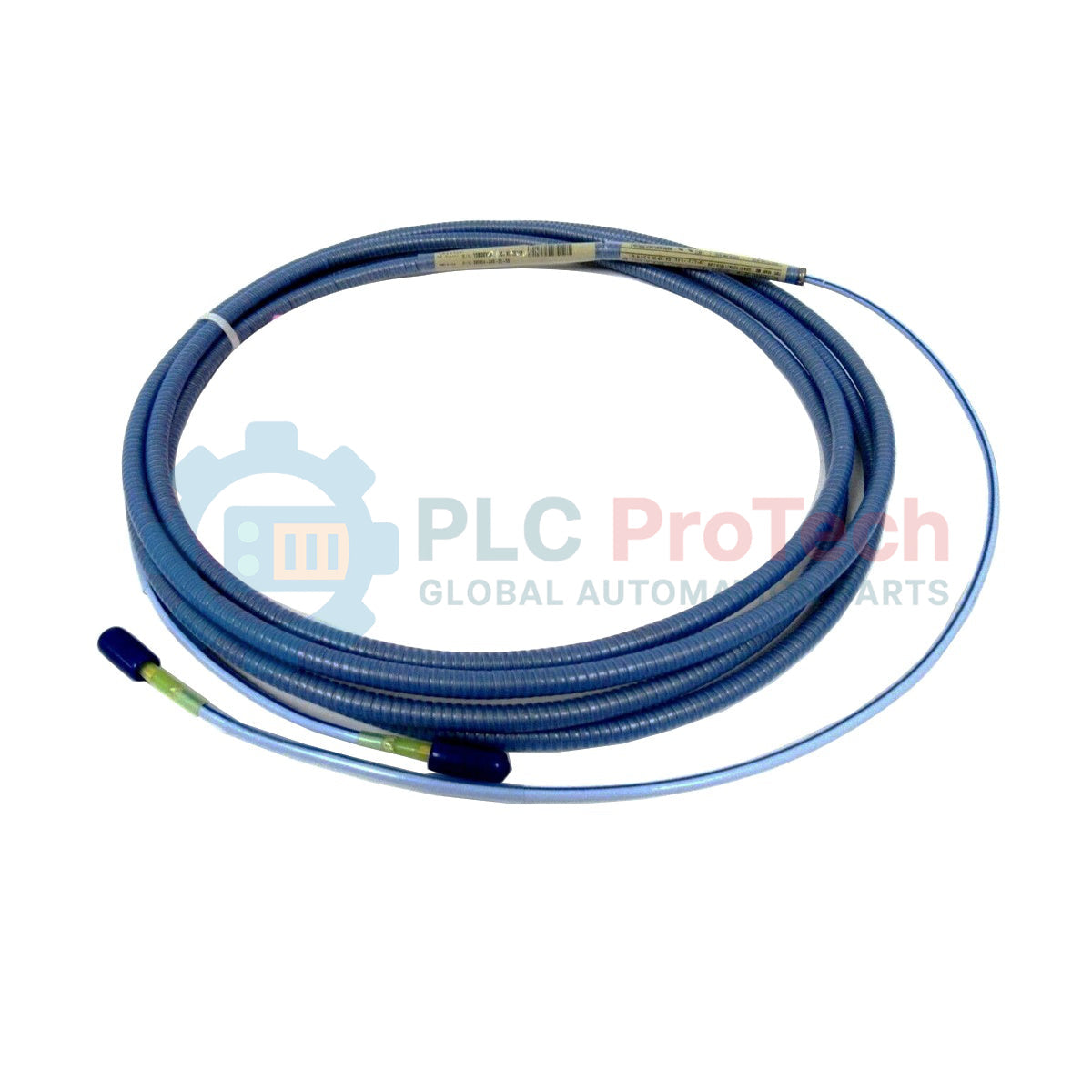

Bently Nevada 330854-040-25-CN Cavo di prolunga da 25 mm 3300 XL

Descrizione

In qualità di collegamento critico per la trasmissione dei segnali all'interno delle architetture di strumentazione per la supervisione delle turbine, il Bently Nevada 330854-040-25-CN colma il divario tra le sonde di prossimità e gli alloggiamenti dei sensori, fornendo dati precisi sullo spostamento. Progettato specificamente per il sistema di trasduttore di prossimità 3300 XL da 25 mm, questo cavo offre percorsi del segnale con impedenza adattata per garantire una stabilità ottimale della calibrazione e prevenire la perdita del segnale sulla distanza. Presenta un robusto design FluidLoc corazzato per alte temperature, che impedisce ai fluidi ambientali di penetrare attraverso la schermatura del cavo, garantendo al contempo la massima protezione fisica in ambienti industriali gravosi.

Caratteristiche

• Ingegneria con impedenza adattata: Realizzato come cavo triassiale da 75 ohm per preservare l'integrità della calibrazione del trasduttore.
• Tecnologia del cavo FluidLoc: Impedisce ai fluidi di processo, all'umidità e agli oli di migrare internamente attraverso la struttura del cavo.
• Resistenza alle alte temperature: Il nucleo isolato in PFA è in grado di resistere a variazioni ambientali estreme.
• Corazzatura integrata: La guaina protettiva corazzata in acciaio inossidabile previene schiacciamenti meccanici, abrasioni e danni durante l'instradamento.

Applicazioni

• Sistemi di monitoraggio delle vibrazioni degli alberi di turbine a vapore, a gas e idrauliche.
• Misurazioni dello spostamento dei cuscinetti reggispinta e radiali in macchinari rotanti industriali pesanti.
• Monitoraggio di apparecchiature ausiliarie di bilanciamento dell'impianto esposte ad alte temperature e fluidi.

Specifiche tecniche

Approfondimenti empirici di ingegneria

Modelli alternativi e compatibilità

Questo cavo è altamente specializzato per sistemi da 25 mm. È necessario evitare di abbinarlo a sistemi di prossimità da 5 mm, 8 mm o 11 mm. Le incompatibilità tra i componenti del sottosistema alterano l'impedenza e la capacità complessive del sistema, generando gravi errori di calibrazione. Assicurarsi che la lunghezza combinata della sonda di prossimità e di questo cavo di prolunga corrisponda esattamente alla lunghezza del sistema previsto (in genere 5,0 o 9,0 metri totali), come indicato dai parametri di calibrazione del sensore Proximitor.

Problemi applicativi e note ingegneristiche

Sebbene l'opzione FluidLoc offra un'eccellente resistenza alla migrazione del fluido di processo, è necessario prestare attenzione durante l'instradamento del cavo. Il raggio minimo di curvatura della guaina esterna armata deve essere rigorosamente rispettato (minimo 25,4 mm o 1,0 pollice) per prevenire piegature strutturali. Le sollecitazioni meccaniche o le curvature eccessive possono causare fratture della schermatura, che si manifestano come picchi intermittenti ad alta frequenza o falsi interventi per vibrazioni sul rack di monitoraggio della turbina.

Suggerimenti per la messa in servizio e il cablaggio

Prima di bloccare i connettori coassiali miniaturizzati, pulire accuratamente le interfacce di collegamento con un detergente per contatti elettrici approvato o con alcol isopropilico. L'umidità o lo sporco intrappolati nel connettore ridurranno la resistenza di isolamento, causando derive di calibrazione. Assicurarsi di serrare a mano i connettori finché non si avverte fisicamente un "clic", quindi far scorrere una guaina protettiva per connettori o avvolgere il collegamento con nastro siliconico autoagglomerante per prevenire loop di massa e l'ingresso di contaminanti ambientali.
