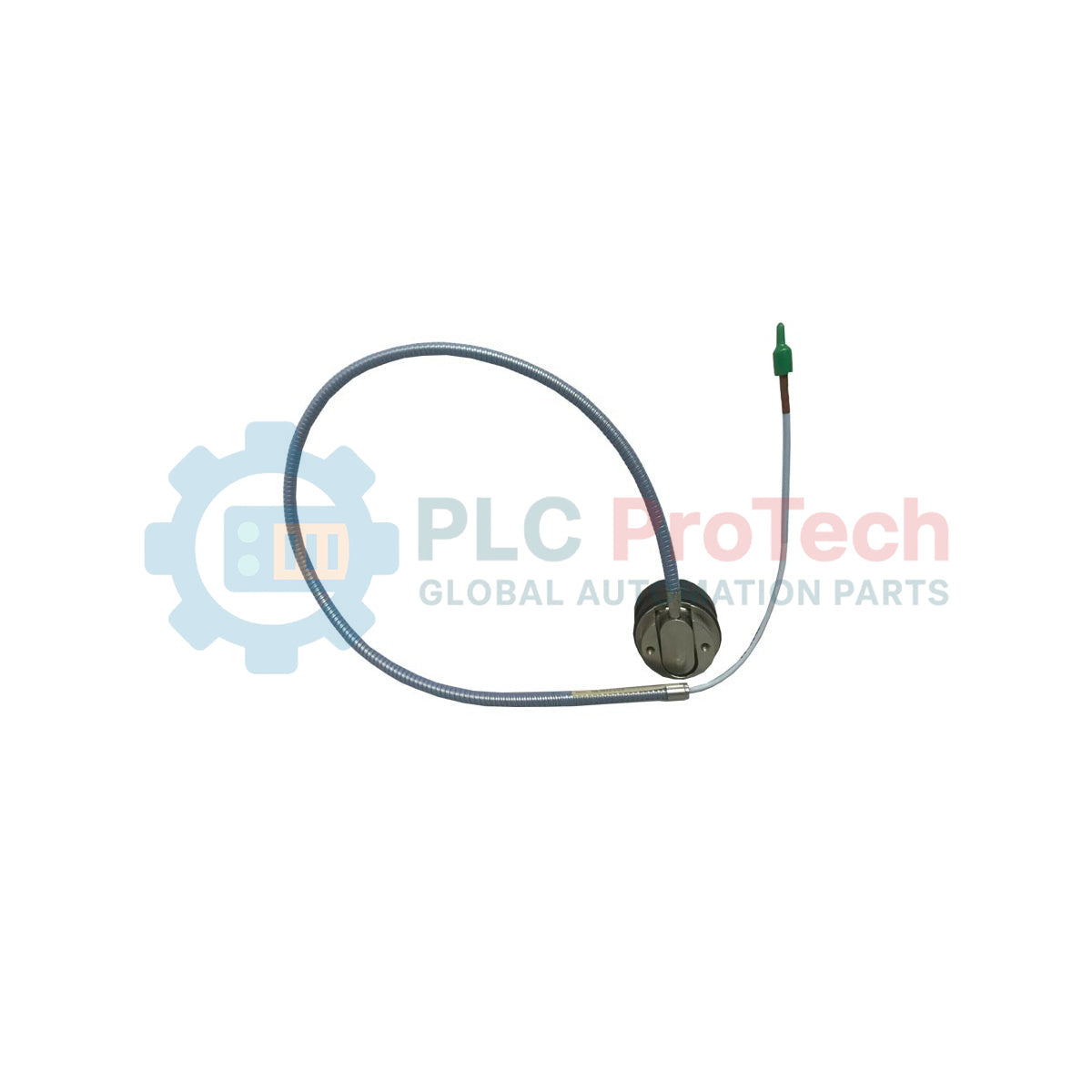

Bently Nevada 330876-03-50-01-00 3300 XL 50 mm Sonda di prossimità

Descrizione

Progettato per misurazioni ad alta precisione dello spostamento e delle vibrazioni su grandi macchinari rotanti industriali, il Bently Nevada 330876-03-50-01-00 funge da componente fondamentale del sistema di trasduttore di prossimità 3300 XL da 50 mm. Questo robusto sensore a correnti parassite da 50 mm è progettato per resistere all'esposizione ad ambienti estremi, fornendo al contempo misurazioni dinamiche coerenti e senza contatto. Dotata di una robusta configurazione con custodia liscia con uscita laterale e di un cavo FluidLoc per alte temperature con armatura protettiva, questa sonda offre un'eccezionale integrità strutturale e protezione del segnale in ambienti industriali gravosi ed esposti ai fluidi.

Caratteristiche

• Cavo FluidLoc per alte temperature: Progettato con una speciale barriera FluidLoc per impedire la migrazione dei fluidi di processo lungo l'anima interna del cavo.
• Armatura flessibile protettiva: L'armatura in acciaio inossidabile protegge il cavo coassiale fisico da urti meccanici, piegature accentuate e usura abrasiva.
• Custodia liscia con uscita laterale: La configurazione della custodia cilindrica liscia da 1.99 pollici di diametro ottimizza gli spazi di installazione negli alloggiamenti specializzati dei macchinari.
• Lunghezza estesa di 5.0 metri: Realizzato con una lunghezza di sistema esatta di 5.0 metri (16.4 piedi) per mantenere i corretti parametri di adattamento elettrico con i sensori proximitor corrispondenti.
• Monitoraggio dinamico di vibrazioni e posizione: Ottimizzato per misurazioni critiche dell'espansione differenziale, della posizione di spinta e delle vibrazioni dell'albero su turbine a vapore e a gas di potenza industriale.

Applicazioni

• Misurazioni delle vibrazioni dell'albero e della spinta assiale di gruppi turbina a vapore-generatore.
• Monitoraggio dell'espansione della carcassa e dell'espansione differenziale di turbine a gas industriali.
• Monitoraggio dei cuscinetti idrodinamici di compressori ed espansori petrolchimici per impieghi gravosi.
• Rilevamento dello spostamento dell'albero di pompe per fluidi ad alta temperatura in condizioni di processo gravose.

Specifiche tecniche

Informazioni empiriche di ingegneria

Il funzionamento e la manutenzione di reti di sensori per macchinari su larga scala richiedono il rigoroso rispetto dei parametri di configurazione a livello di sistema. Di seguito sono riportate informazioni pratiche di ingegneria sul campo per questo specifico modello di sonda:

Modelli alternativi e compatibilità

Questa sonda da 50 mm è abbinata specificamente al sensore Proximitor 3300 XL da 50 mm (in genere della serie 330780). È elettricamente incompatibile con i sistemi standard 3300 XL da 8 mm, 11 mm o 25 mm. La sostituzione di una sonda standard con questa sonda ad ampia corsa richiede una modifica completa della calibrazione del sistema, compreso l'abbinamento dell'elettronica del sensore Proximitor e la ricalibrazione delle configurazioni dei canali del rack di monitoraggio.

Criticità applicative e note ingegneristiche

Durante l'instradamento del cavo FluidLoc per alte temperature, assicurarsi che l'armatura in acciaio inossidabile non sfreghi contro spigoli metallici strutturali affilati. Nonostante la struttura FluidLoc impedisca la migrazione dei fluidi per effetto capillare, le vibrazioni meccaniche costanti possono consumare l'armatura e la guaina esterna, causando anelli di massa o guasti intermittenti tra schermatura e massa. Durante la pianificazione del percorso, rispettare un raggio minimo di curvatura di 25.4 mm (1.0 pollice) per i cavi corazzati.

Suggerimenti per la messa in servizio e il cablaggio

Verificare che la lunghezza fisica elettrica assoluta del sistema (sonda più eventuale cavo di prolunga) corrisponda alla lunghezza nominale calibrata del Proximitor, pari a 5.0 metri. Lunghezze del sistema non corrispondenti distorceranno il fattore di scala RF, causando significativi errori di linearità nell'intero intervallo di misura esteso della sonda. Pulire tutti i connettori coassiali con un detergente per contatti a residuo zero e fissare il collegamento utilizzando i kit protettivi per connettori raccomandati, per impedire l'ingresso di olio nel punto di giunzione.
