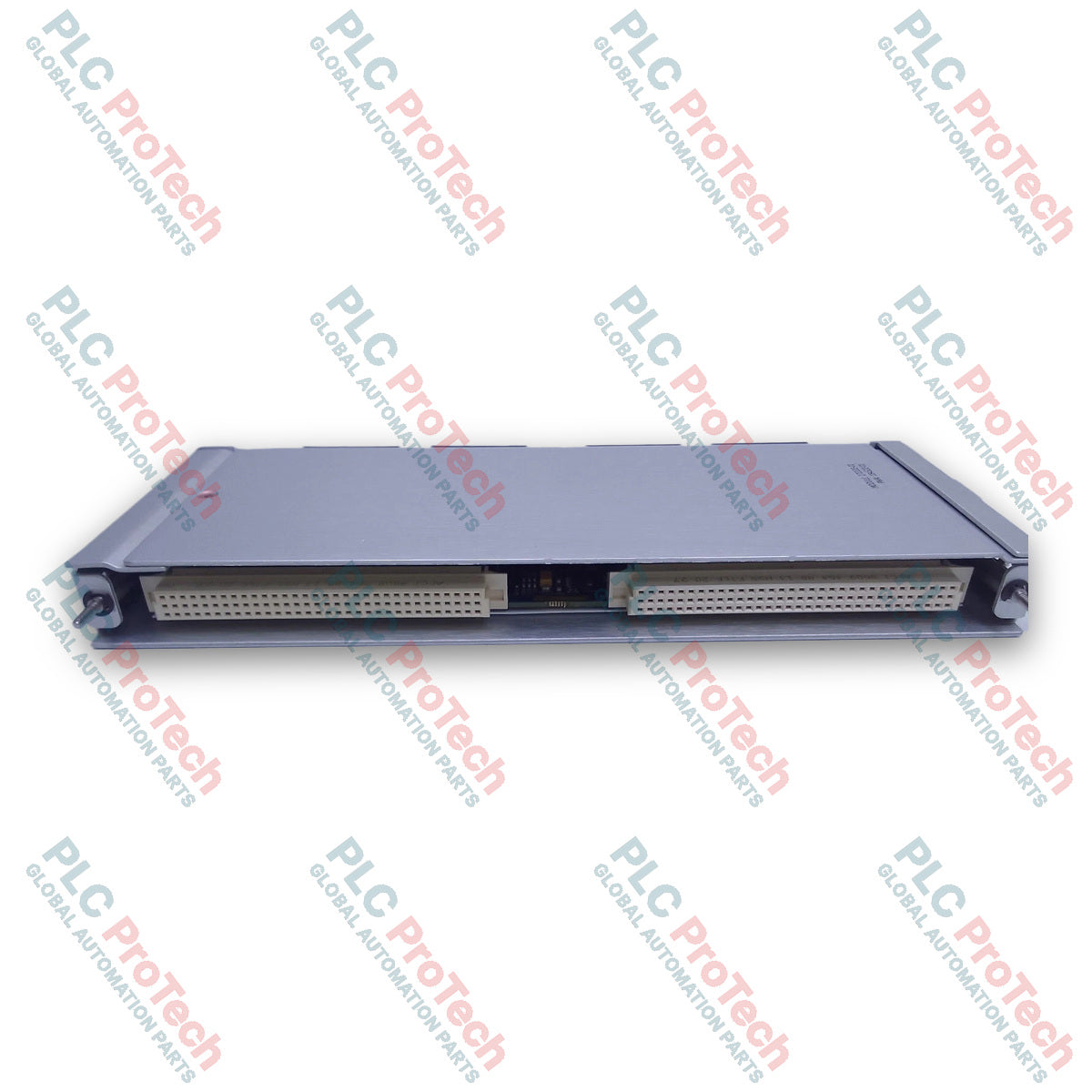

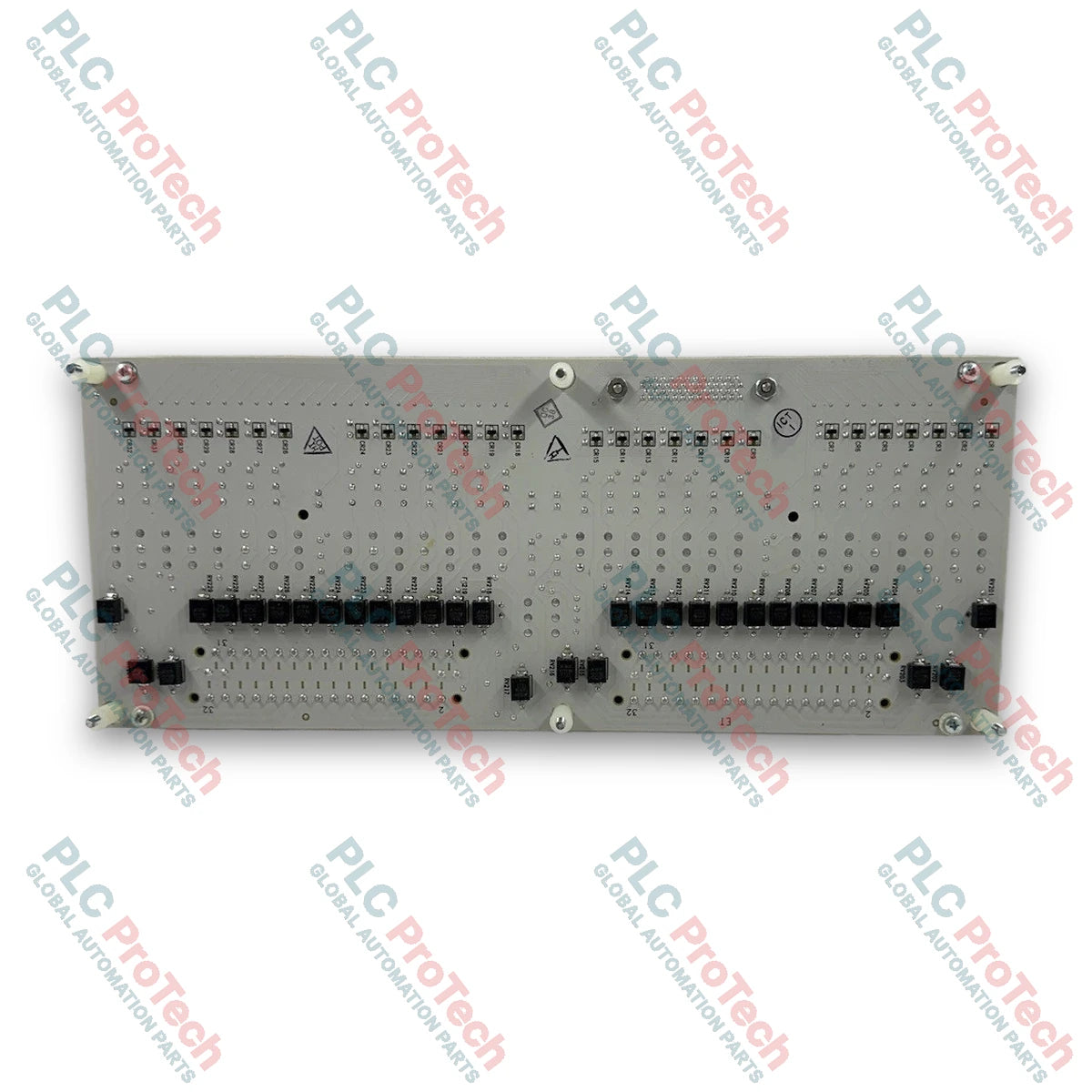

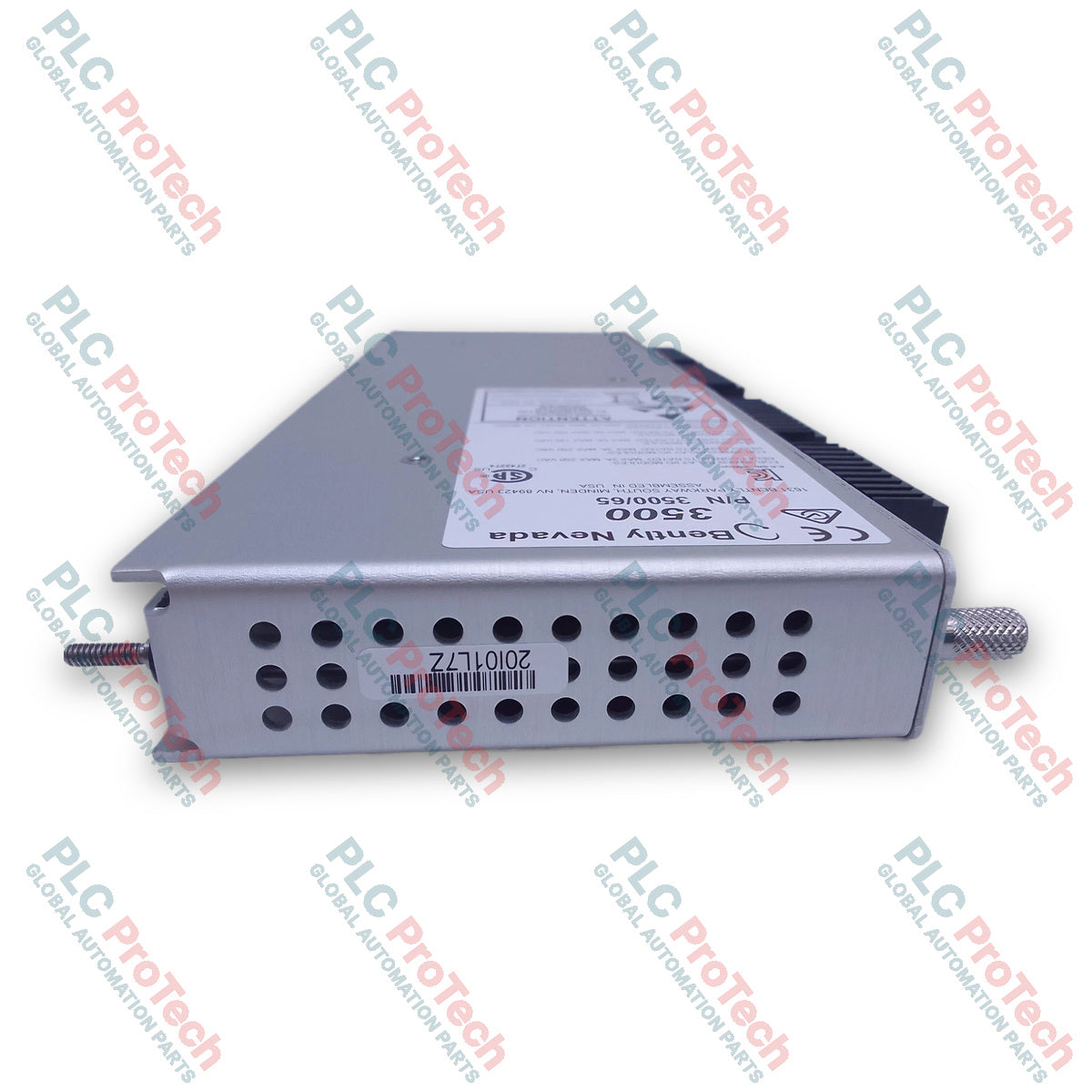

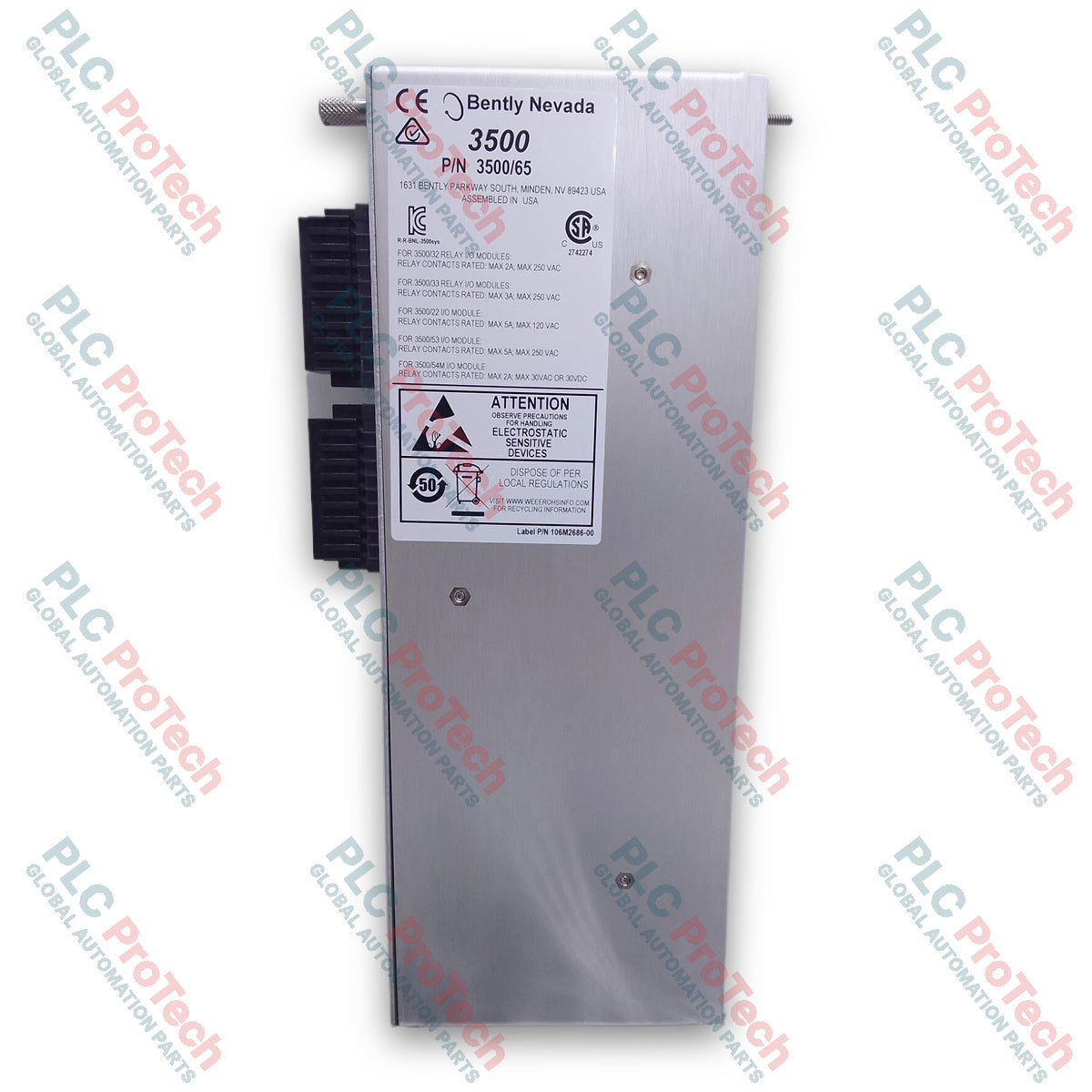

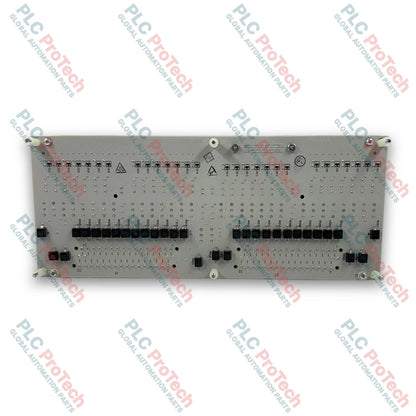

Bently Nevada 3500/65 172103-01 Modulo I/O RTD/TC con terminazioni interne

Descrizione

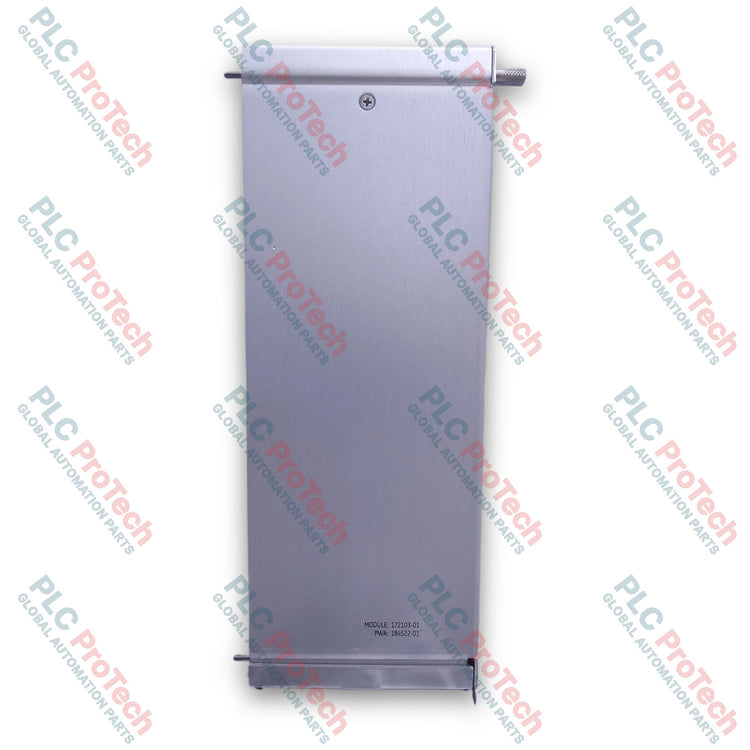

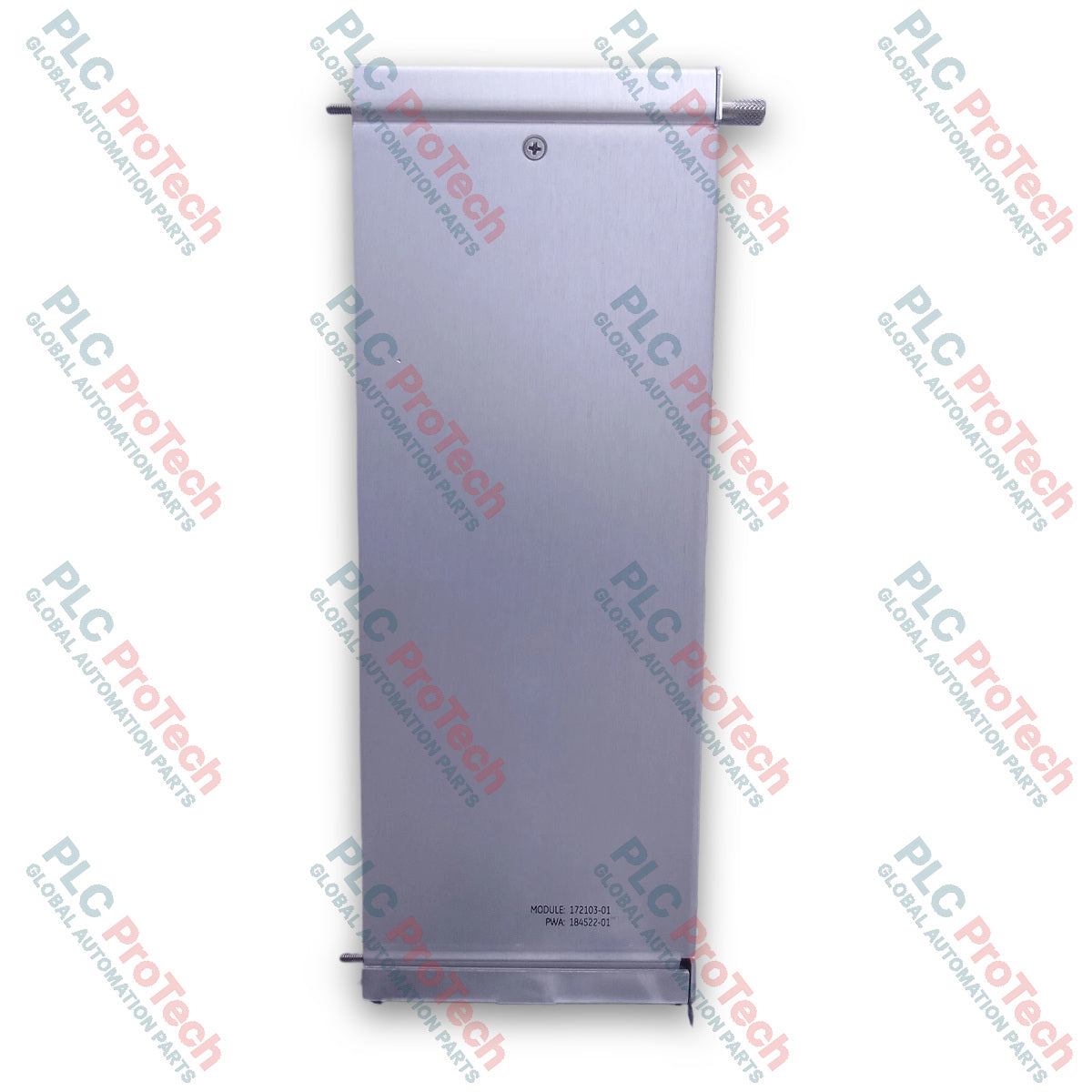

Il Bently Nevada 3500/65 172103-01 (PWA 184522-01) è un modulo I/O posteriore con terminazioni interne progettato per il sistema di monitoraggio della temperatura a 16 canali 3500/65. Installato nello slot posteriore di un rack standard per la protezione dei macchinari 3500, fornisce l'interfaccia fisica per il collegamento di fino a 16 rilevatori di temperatura a resistenza (RTD) o termocoppie a punta isolata (TC). Il modulo elabora i segnali dei trasduttori in ingresso e li instrada direttamente al monitor frontale principale 3500/65 per il monitoraggio termico continuo e la valutazione dei setpoint.

Progettato per supportare la protezione di macchinari industriali critici, 172103-01 supporta un'ampia varietà di tipi di sensori standard, inclusi RTD a 3 fili, RTD a 4 fili e termocoppie di tipo E, J, K e T. Le morsettiere di terminazione interne integrate semplificano il cablaggio del pannello, consentendo di collegare direttamente i conduttori dei sensori sul campo al modulo senza blocchi di terminazione esterni o cablaggi intermedi.

Caratteristiche

• Capacità a 16 canali: supporta fino a 16 segnali indipendenti di trasduttori RTD o termocoppie a punta isolata su una singola scheda I/O posteriore.

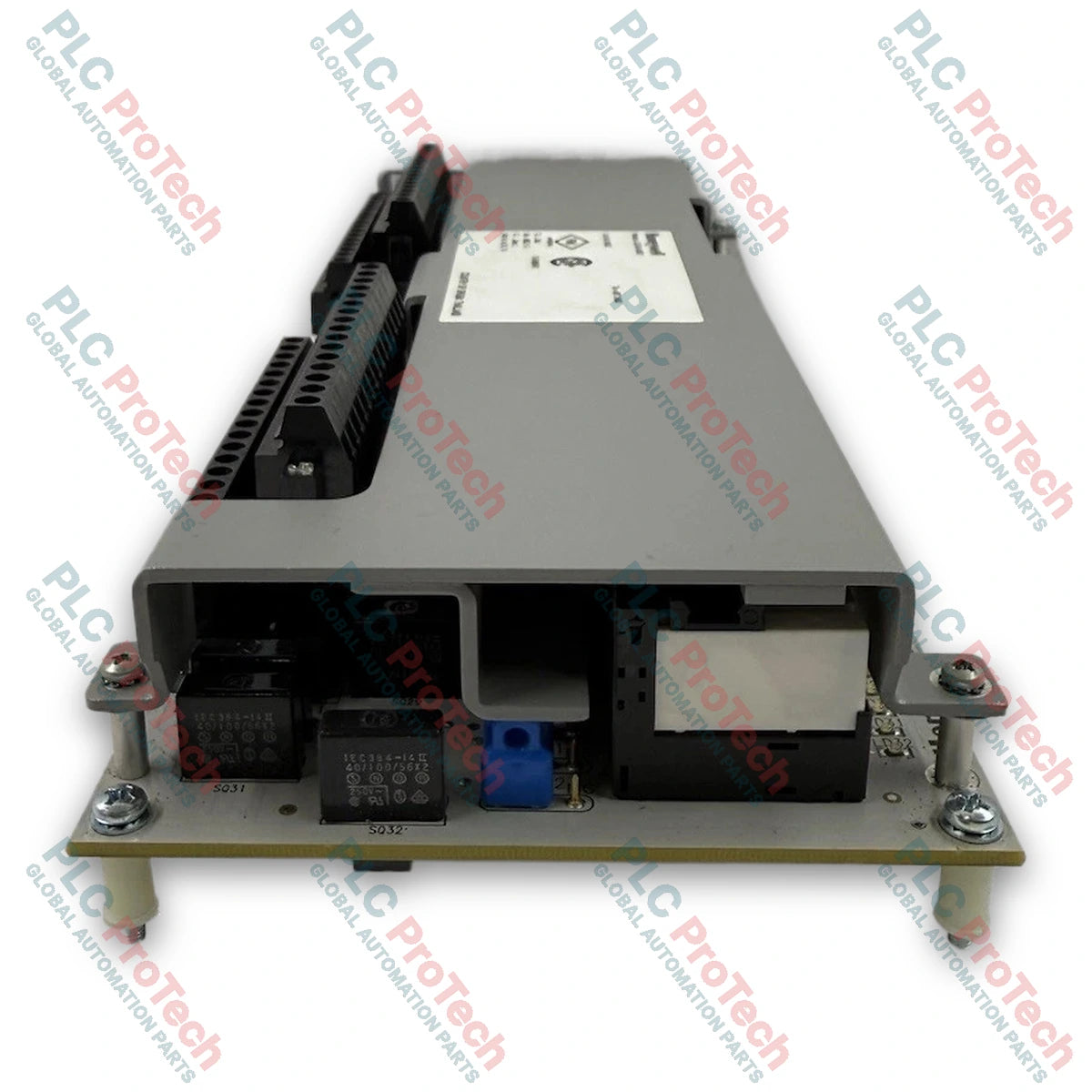

• Design con terminazioni interne: dispone di morsettiere integrate a 20 posizioni per il cablaggio diretto sul campo, eliminando la necessità di hardware di terminazione esterno.
• Ampia compatibilità con i sensori: supporta RTD al platino da 100 ohm (alpha = 0.00385 e 0.00392), RTD al nichel da 120 ohm e RTD al rame da 10 ohm, nonché termocoppie di tipo E, J, K e T.
• Compensazione della giunzione fredda: include sensori integrati per la compensazione della giunzione fredda, per una misurazione precisa della temperatura tramite termocoppia.
• Integrazione hot-swap nel rack: si collega direttamente allo slot posteriore a tutta altezza del backplane dell'interfaccia di un rack Bently Nevada 3500 standard.

Applicazioni

• Monitoraggio termico delle temperature dei cuscinetti di motori, generatori e turbine.
• Monitoraggio in tempo reale delle temperature dei gas di scarico delle turbine a gas (EGT) e delle temperature di mandata dei compressori.
• Monitoraggio della temperatura della carcassa del riduttore, del pozzetto e dell'olio lubrificante nei macchinari rotanti critici.
• Integrazione della temperatura di processo nei sistemi di protezione dei macchinari (MPS) 3500.

Informazioni per l'ordinazione

Specifiche tecniche

Generale

Funzionalità degli ingressi

Prestazioni e precisione

Ambientali e fisiche

Collegamenti / Interfacce

Linee guida per l'installazione

1. Verificare che l'alimentazione del rack sia disinserita oppure seguire le procedure di sostituzione a caldo conformemente alle linee guida locali sulla sicurezza dell'impianto.
2. Allineare il modulo I/O 172103-01 allo slot posteriore a tutta altezza direttamente dietro il monitor anteriore 3500/65 corrispondente.
3. Far scorrere il modulo nelle guide del rack finché i connettori del backplane non si innestano completamente.
4. Serrare le viti a testa zigrinata di fissaggio superiore e inferiore per garantire una corretta messa a terra del telaio.
5. Collegare i cavi del sensore RTD o TC alle morsettiere interne a 20 posizioni seguendo lo schema di assegnazione dei canali riportato nel manuale.
6. Verificare l'integrità dei cavi di segnale e assicurarsi che i fili di drenaggio della schermatura siano correttamente messi a terra secondo i disegni di installazione del sistema.

Configurazione / Messa in servizio / Sostituzione

• Compatibilità del firmware: quando si sostituisce un modulo I/O di revisione precedente con la revisione 172103-01 Rev F o successiva, assicurarsi che il monitor 3500/65 anteriore sia aggiornato all'ultima versione compatibile del firmware.
• Sequenza di aggiornamento del firmware: è necessario rimuovere fisicamente il modulo I/O dal rack prima di aggiornare il firmware del monitor 3500/65. La mancata rimozione del modulo I/O durante l'aggiornamento causerà gli errori "I/O Module Mismatch" e "562 ADC Failure" nell'elenco degli eventi di sistema.
• Configurazione del software: i tipi di canale (RTD rispetto a TC), i limiti dell'intervallo e i setpoint degli allarmi devono essere configurati utilizzando il software di configurazione del rack 3500 (versione 3.85 o successiva).

Conformità e certificazioni
