Descrizione

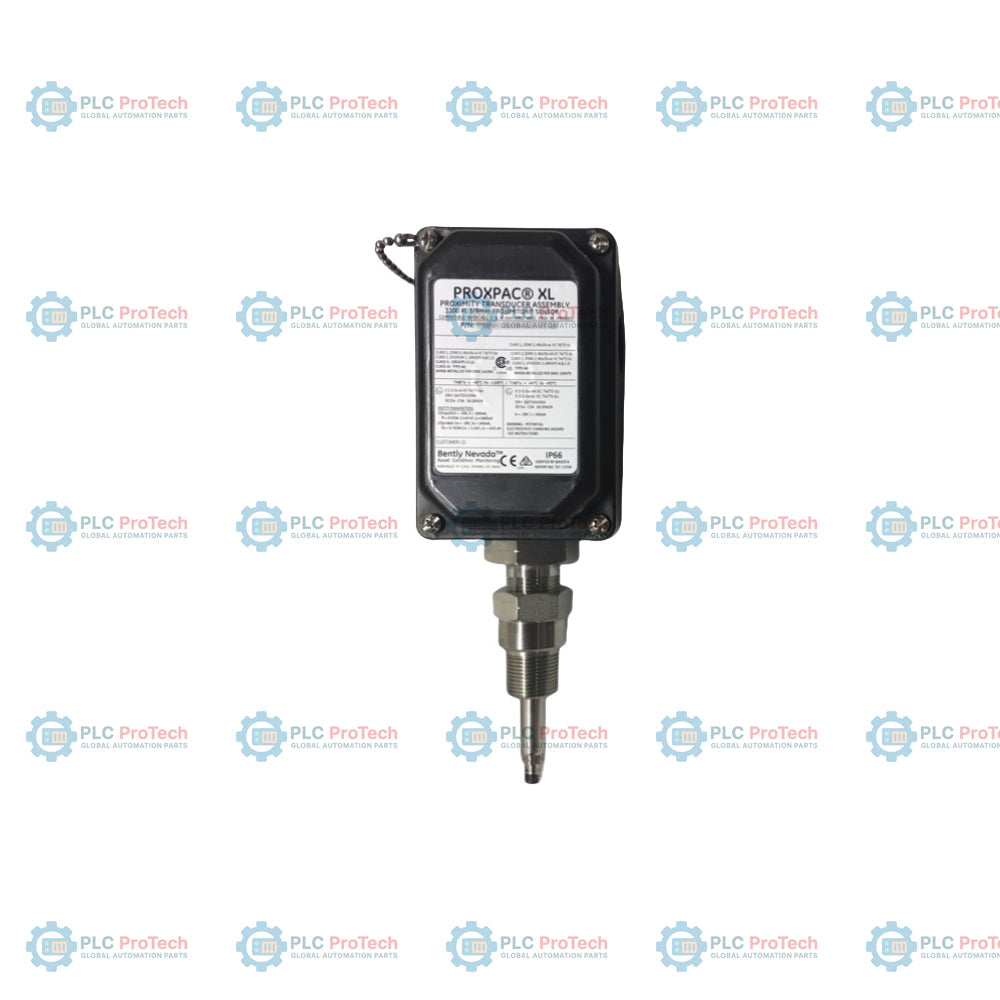

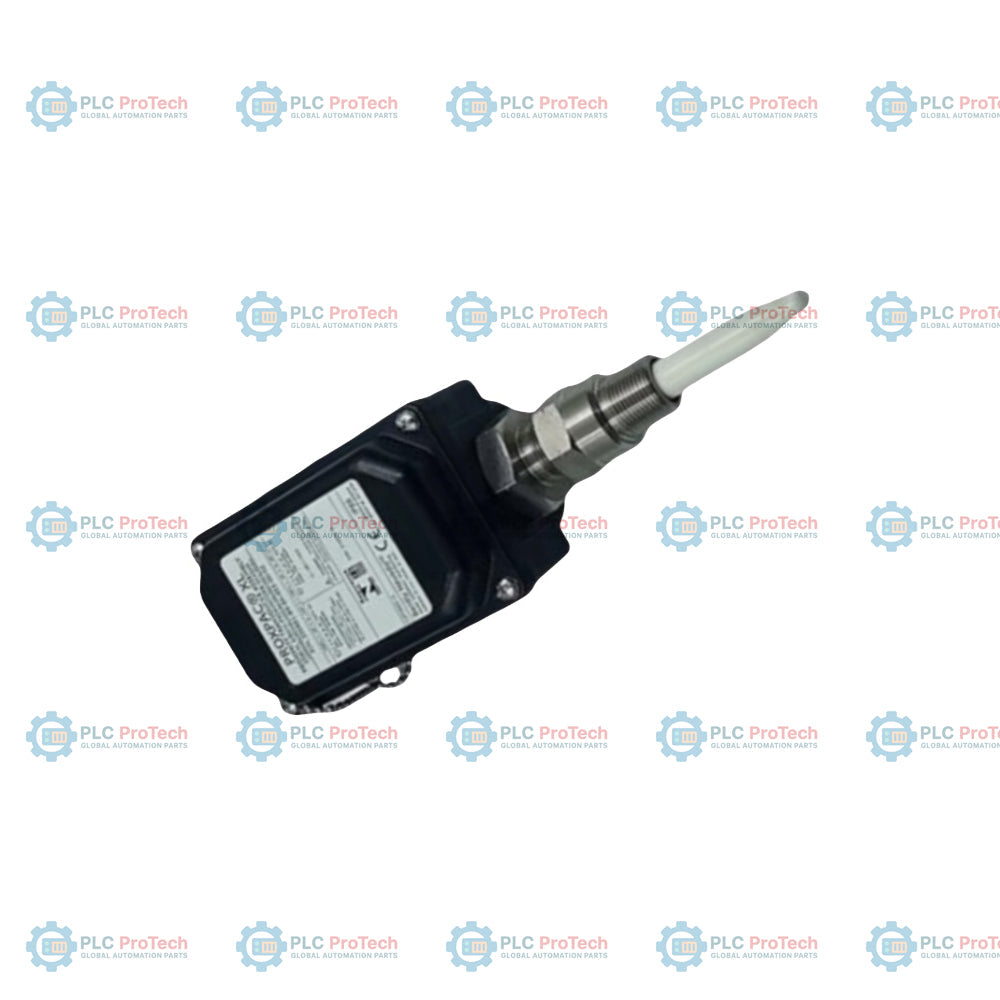

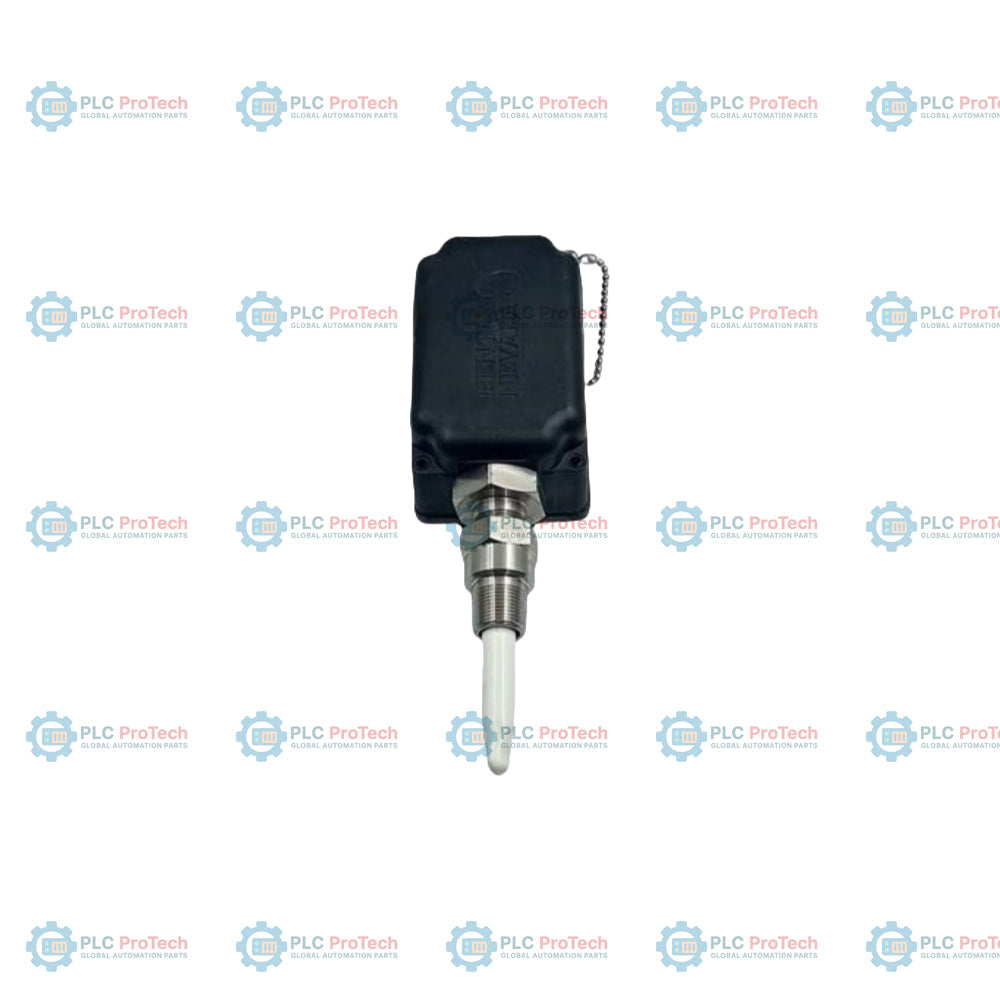

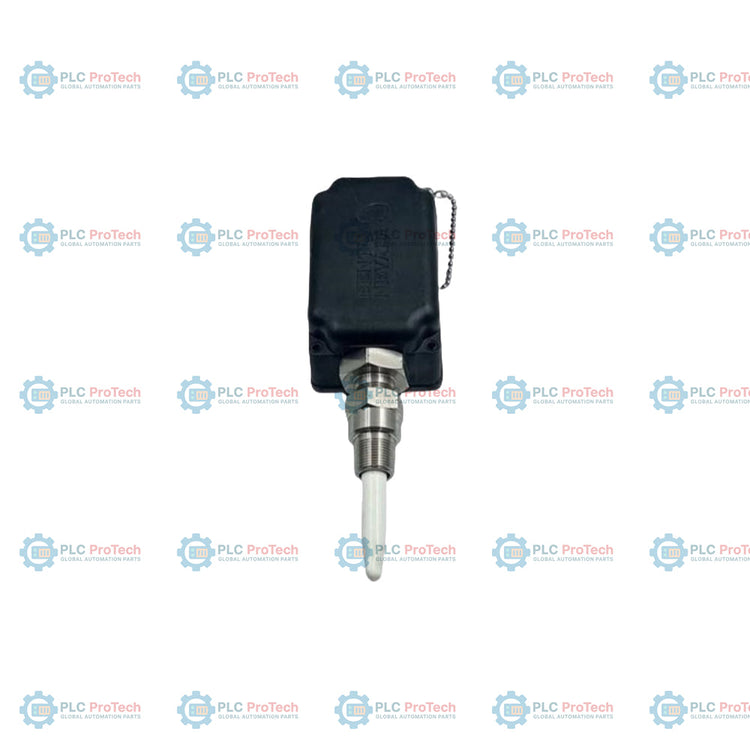

330880-28-35-017-00-02: Insieme trasduttore di prossimità PROXPAC XL in unità di misura imperiali, configurato con una sonda di prossimità 3300 XL da 8 mm con approvazioni multiple (opzione 28), una lunghezza dell'adattatore distanziatore di 3,5 pollici (89 mm) (opzione 35), una profondità di penetrazione della sonda di 1,7 pollici (43 mm) (opzione 017), senza raccordi per condotti (opzione 00) e un manicotto filettato di montaggio NPT 3/4-14 (opzione 02).

Questo design integrato contiene una sonda di prossimità 3300 XL da 8 mm e il relativo sensore Proximitor direttamente all'interno dell'alloggiamento della sonda in materiale termoplastico di solfuro di polifenilene (PPS) rinforzato con fibra di vetro. Combinando entrambi gli elementi in un unico alloggiamento con classificazione Type 4X e IP66, questa configurazione elimina la necessità di un cavo di prolunga esterno e di un alloggiamento separato per il sensore Proximitor. Il cablaggio di campo collega direttamente il morsetto all'interno dell'alloggiamento al sistema di monitoraggio, semplificando il montaggio fisico e l'installazione elettrica in ambienti industriali gravosi. La sonda integrata 3300 XL da 8 mm funziona secondo i principi standard delle correnti parassite per misurare le vibrazioni e la posizione assiale dell'albero su macchinari rotanti.

Caratteristiche

• L'insieme integrato contiene sia la sonda di prossimità 3300 XL da 8 mm sia il sensore Proximitor corrispondente all'interno di un unico alloggiamento.
• L'opzione 28 specifica una sonda 3300 XL da 8 mm dotata di approvazioni multiple (come CSA, ATEX e IECEx) per l'installazione in aree pericolose.
• L'opzione 35 fornisce un adattatore distanziatore di 3,5 pollici (89 mm) per estendere l'alloggiamento dall'involucro della macchina.
• L'opzione 017 definisce una lunghezza di penetrazione della sonda di 1,7 pollici (43 mm) nell'involucro della macchina.
• L'opzione 00 indica che l'insieme viene fornito senza raccordi ausiliari per condotti, inclusi due tappi e due rondelle.
• L'opzione 02 utilizza un manicotto filettato di montaggio NPT 3/4-14 per il collegamento meccanico.
• L'alloggiamento è realizzato in materiale termoplastico di solfuro di polifenilene (PPS) stampato, rinforzato con fibra di vetro e resistente ai raggi ultravioletti (UV), contenente fibre conduttive per dissipare le cariche elettrostatiche.
• La classificazione di tenuta Type 4X e IP66 garantisce la protezione dall'ingresso di umidità e polvere negli ambienti gravosi.

Applicazioni

• Misurazioni delle vibrazioni radiali dell'albero e della posizione assiale dell'albero su macchinari industriali rotanti.
• Ambienti industriali gravosi, come raffinerie di petrolio e gas, impianti petrolchimici e strutture per la generazione di energia.
• Adattamento di alloggiamenti di macchinari in cui non è possibile installare una scatola di giunzione Proximitor separata.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Assicurarsi che il manicotto esterno sia montato correttamente sulla custodia della macchina utilizzando l'opzione di filettatura di montaggio 3/4-14 NPT (Opzione 02), per mantenere un collegamento sicuro e isolato dalle vibrazioni. Applicare le coppie di serraggio standard: il dado di ritenuta deve essere serrato a 29,5 N-m (260 in-lb) e il controdado del manicotto della sonda a 39,3 N-m (350 in-lb). I componenti del rivestimento di messa a terra e della piastra di ritenuta devono essere posizionati correttamente per evitare l'accumulo di cariche elettrostatiche. Tutti i tratti di conduit devono essere adeguatamente sigillati per impedire all'umidità esterna e alla condensa di attraversare il conduit ed entrare nell'alloggiamento del trasduttore.

Conformità e certificazioni

Questo sistema di trasduzione è certificato in conformità al marchio CE dell'Unione Europea, alla Direttiva EMC 2014/30/UE (norme EN 61000-6-2 ed EN 61000-6-4) e alla Direttiva RoHS 2011/65/UE. Le approvazioni per aree pericolose sono disciplinate dagli standard CSA/NRTL/US e ATEX/IECEx. Il sistema è certificato per Classe I, Zona 0: AEx/Ex ia IIC T4/T5 Ga, nonché per ambienti di Classe I, Divisione 2, Gruppi A, B, C, D, quando installato con barriere di sicurezza intrinseca o isolatori galvanici appropriati, in conformità ai disegni di controllo. L'alloggiamento è certificato indipendentemente per soddisfare i criteri di protezione dagli agenti esterni Type 4X e IP66.
