Descrizione

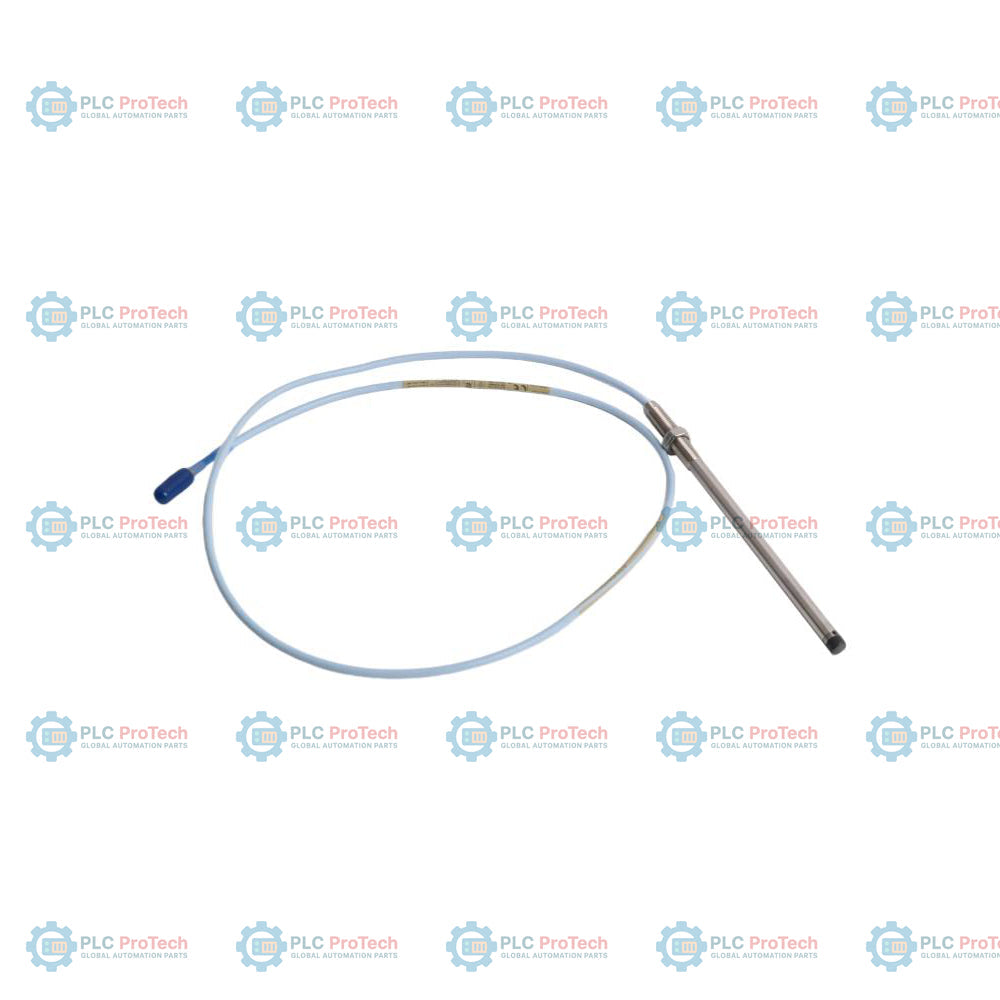

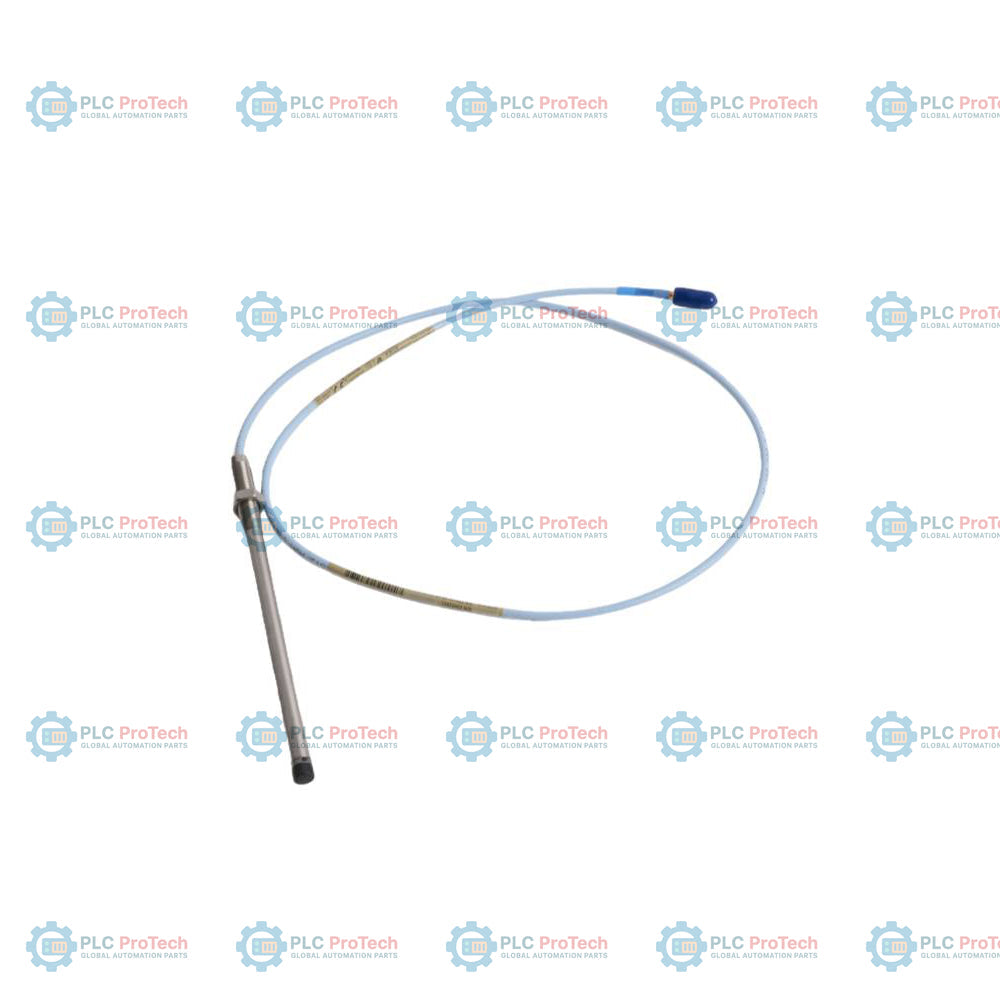

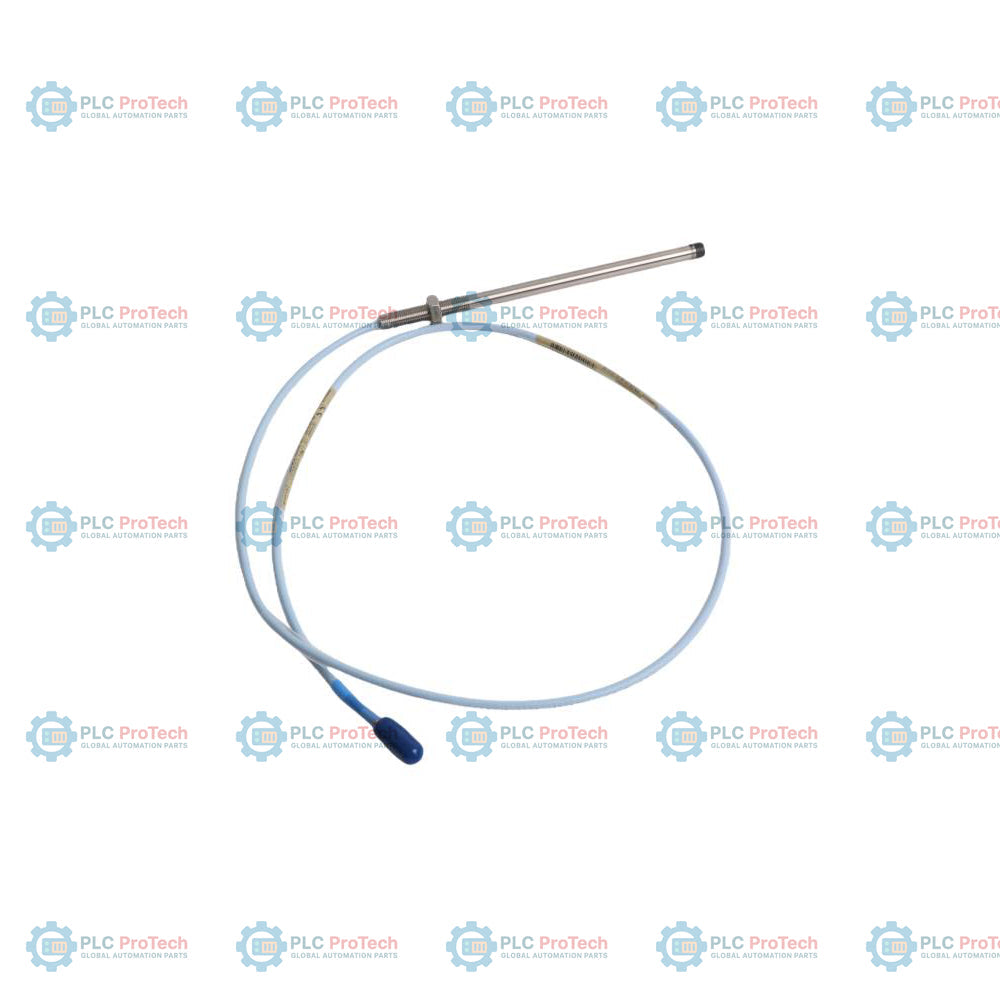

Il 330101-43-57-05-02-00 è una sonda di prossimità filettata non armata, appartenente alla rinomata famiglia 3300 XL 8 mm Proximity Transducer System. Questa configurazione specifica è progettata con una filettatura 3/8-24 UNF, una lunghezza del corpo non filettato di 4,3 pollici, una lunghezza complessiva del corpo di 5,7 pollici, una lunghezza totale della sonda di 0,5 metri (1,6 piedi) e un connettore coassiale miniaturizzato ClickLoc standard. A differenza delle configurazioni analoghe con corpi più corti o armatura protettiva in acciaio inossidabile, questa sonda a portata estesa è progettata specificamente per accedere in sicurezza agli alberi target posizionati in profondità all’interno dei carter delle macchine o delle sedi dei cuscinetti. Funzionando senza i costi aggiuntivi delle approvazioni per aree pericolose (opzione di approvazione dell’ente 00), questa variante per uso generico è ideale per zone industriali pulite e non pericolose che richiedono un monitoraggio delle vibrazioni altamente affidabile.

Basata sul principio delle correnti parassite, questa sonda di prossimità funziona come sensore senza contatto che misura le vibrazioni dinamiche dell’albero e la posizione statica del rotore. La punta della sonda è costituita da solfuro di polifenilene (PPS) ad alte prestazioni, sovrastampato sul corpo della sonda in acciaio inossidabile, creando una tenuta eccezionalmente affidabile contro pressioni differenziali elevate e impedendo il bypass di olio o gas. Se combinato con un sensore Proximitor compatibile 3300 XL e un cavo di prolunga, questo hardware fornisce dati continui e altamente accurati sulla protezione dei macchinari, per prevenire guasti catastrofici degli asset rotanti critici.

Caratteristiche

• Diametro standard della punta di 8 mm, ottimizzato per la misurazione senza contatto dello spostamento mediante correnti parassite.
• La lunghezza estesa del corpo non filettato di 4,3 pollici (A: 43), combinata con una lunghezza complessiva del corpo di 5,7 pollici (B: 57), consente l’accesso a sedi profonde dei cuscinetti.
• Lunghezza totale della sonda di 0,5 metri (1,6 piedi) (C: 05), progettata per il montaggio localizzato e il collegamento a cavi di prolunga.
• Il connettore coassiale miniaturizzato ClickLoc (D: 02) garantisce una trasmissione a bassa attenuazione senza un protettore del connettore integrato.
• Design per uso generico (E: 00) per un’implementazione conveniente in aree che non richiedono certificazioni per luoghi pericolosi.
• Robusta punta in solfuro di polifenilene (PPS) sovrastampata, con corpo in acciaio inossidabile ad alta durata.
• Resistenza intrinseca all’umidità, agli oli lubrificanti e al degrado chimico in ambienti con macchinari gravosi.

Applicazioni

• Monitoraggio delle vibrazioni dell’albero e dello spostamento assiale di turbine a vapore e a gas.
• Monitoraggio della posizione e delle vibrazioni dei rotori di compressori centrifughi ed espansori.
• Misurazioni dei cuscinetti reggispinta di pompe industriali ad alta velocità e riduttori.
• Installazioni di sonde in involucri di pozzi profondi e alloggiamenti di cuscinetti a pareti spesse.
• Protezione di macchinari rotanti ausiliari in aree industriali non pericolose.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

• Verificare che la filettatura dell'involucro corrisponda al foro di montaggio (3/8-24 UNF-2A) e che la lunghezza non filettata di 4,3 pollici consenta il corretto posizionamento fisico all'interno dell'alloggiamento della macchina.
• Montare con l'impostazione consigliata della distanza dal target (in genere 1,27 mm o 50 mil), corrispondente alla curva di calibrazione specifica del sistema.
• Assicurarsi che l'innesto della filettatura non superi il limite massimo di 0,563 pollici previsto dagli standard industriali, per evitare il grippaggio della sonda o danni fisici all'involucro.
• Assicurarsi che tutti i cavi coassiali siano instradati attraverso una canalina metallica protettiva collegata a terra, per proteggerli dall'usura meccanica e dai disturbi elettromagnetici.
• Mantenere il connettore coassiale ClickLoc miniaturizzato privo di polvere, lubrificanti e umidità. Non piegare il cavo oltre il raggio minimo di curvatura specificato dal produttore.
