Descrizione

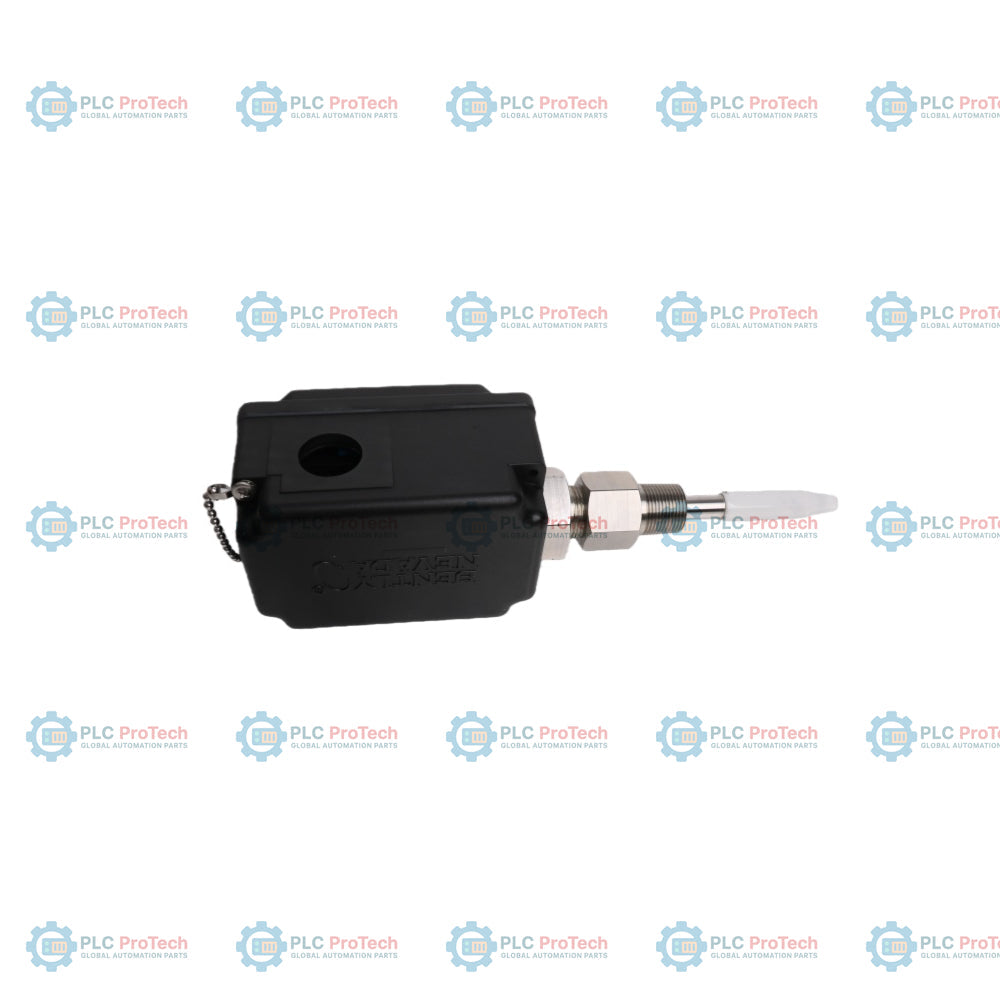

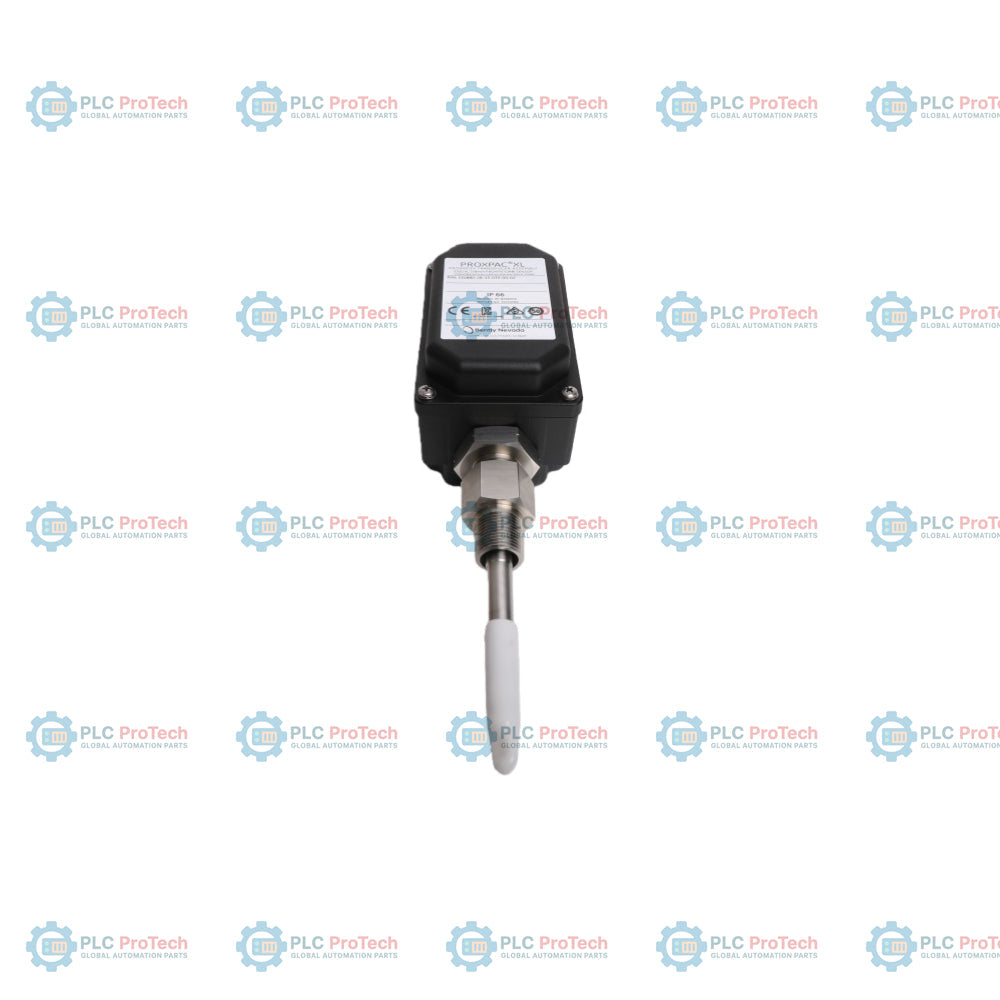

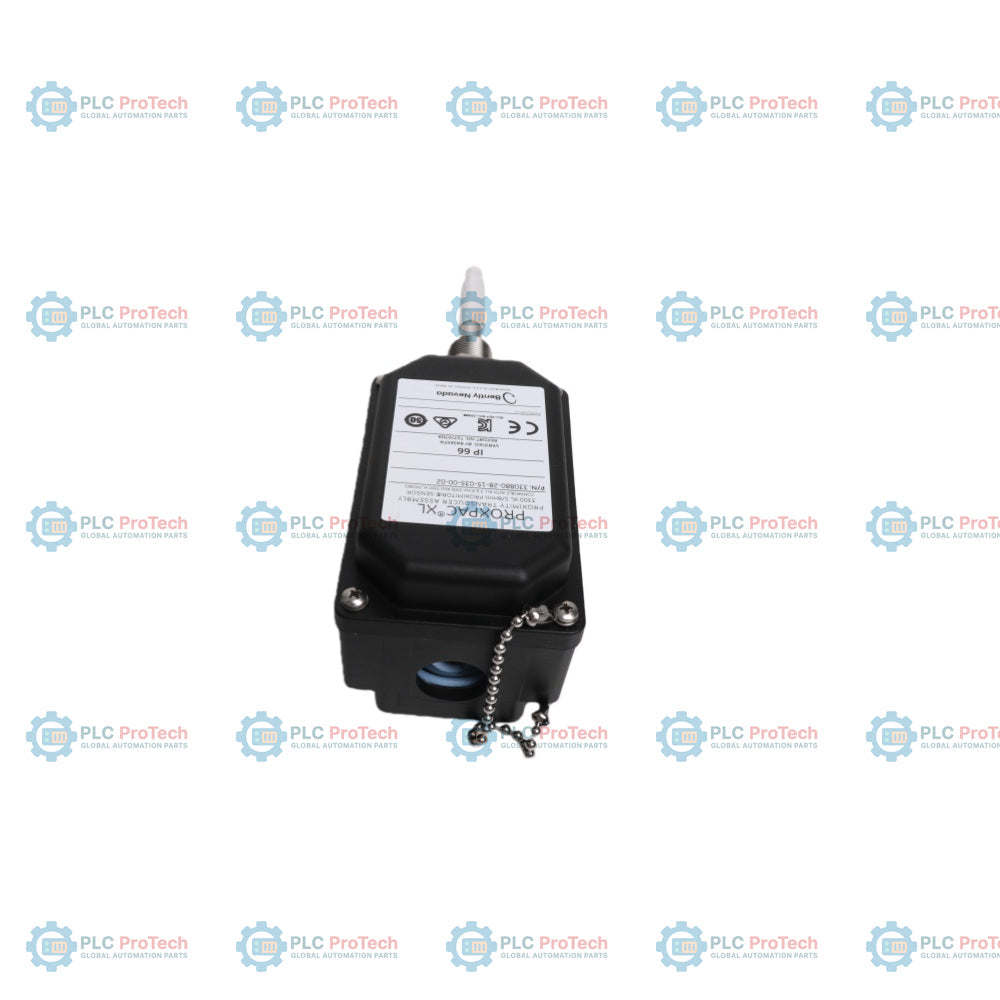

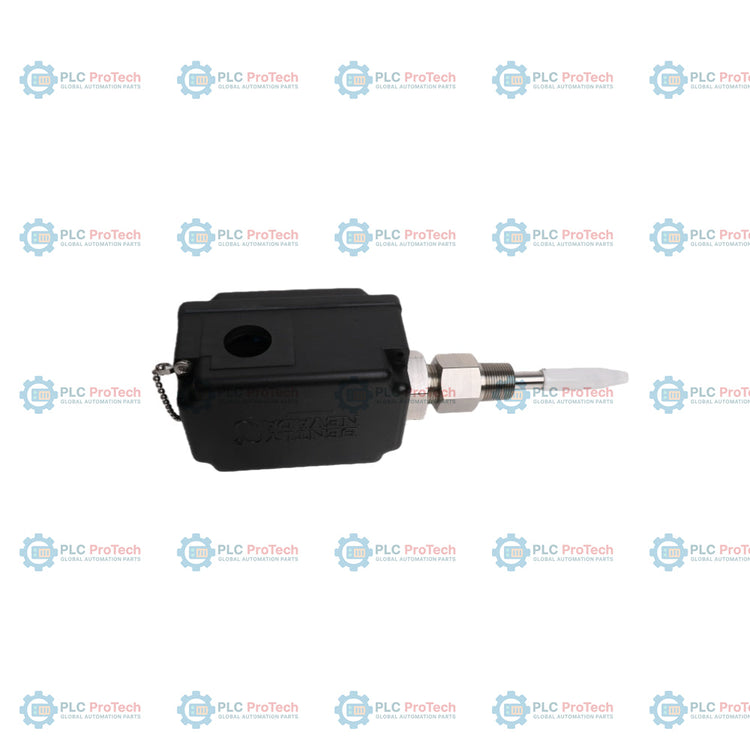

330881-16-00-060-01-02 specifica una configurazione metrica del trasduttore di prossimità PROXPAC XL, progettata con una sonda 3300 XL da 8 mm senza omologazioni per aree pericolose (opzione 16). Questo specifico gruppo trasduttore elimina l’adattatore distanziatore (opzione 00) ed è ottimizzato con un manicotto di penetrazione della sonda da 60 mm (opzione 060), un kit di raccordi metrico contenente un raccordo M25 e due tappi (opzione 01) e una filettatura di montaggio 3/4-14 NPT (opzione 02). Integrando sia la sonda di prossimità sia il sensore Proximitor in un unico alloggiamento avanzato in solfuro di polifenilene (PPS), questo design autonomo semplifica le installazioni sul campo ed elimina la necessità di cavi di prolunga separati e di alloggiamenti Proximitor dedicati.

A differenza delle configurazioni per aree pericolose che utilizzano l’opzione 28 (che include molteplici certificazioni di sicurezza), questo modello con opzione 16 è progettato specificamente per ambienti industriali generici, non pericolosi, offrendo una soluzione conveniente per il monitoraggio di macchinari in aree sicure. La lunghezza del manicotto di penetrazione di 60 mm garantisce una portata compatta nella carcassa, ideale per configurazioni con profondità ridotta o media dell’alloggiamento del macchinario, mentre i raccordi metrici M25 e la filettatura 3/4-14 NPT consentono connessioni rigide e sigillate contro l’ambiente direttamente alla carcassa della macchina e alle reti di guaine standard.

Caratteristiche

• Design dell’involucro integrato: Alloggia sia la sonda 3300 XL da 8 mm sia il sensore Proximitor all’interno di un’unica copertura, eliminando i cavi intermedi e riducendo le connessioni del cablaggio sul campo.
• Sistema sonda opzione 16: Integra una sonda di prossimità 3300 XL da 8 mm con prestazioni standard, configurata per aree sicure e non pericolose.
• Penetrazione metrica di 60 mm (opzione 060): La lunghezza media del manicotto di penetrazione consente una regolazione precisa della distanza e l’isolamento protettivo del corpo della sonda.
• Senza adattatore distanziatore (opzione 00): Configurato per il montaggio diretto sulla carcassa, senza necessità di spazio per un distanziatore.
• Un kit di raccordi M25 (opzione 01): Include un raccordo metrico M25 per guaine portacavi e due tappi ciechi per una tenuta ambientale affidabile.
• Alloggiamento robusto in PPS: L’involucro termoplastico in solfuro di polifenilene, rinforzato con fibra di vetro e riempito con fibre conduttive, offre un’eccellente integrità strutturale, dissipa le cariche elettrostatiche e resiste agli ambienti corrosivi.
• Grado di protezione IP66 e Type 4X: Certificato per garantire un’efficace tenuta contro l’ingresso di polvere e acqua diretta da tubi ad alta pressione.

Applicazioni

Le applicazioni tipiche includono la misurazione delle vibrazioni radiali dell’albero, della posizione assiale e della velocità su macchinari rotanti situati in sezioni dell’impianto non pericolose. Questo trasduttore è ampiamente utilizzato su pompe industriali, ventilatori, compressori, piccole turbine a vapore e soffianti, dove i vincoli di spazio fisico impediscono l’installazione di scatole di alloggiamento Proximitor separate ed esterne.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Verifica della regolazione del traferro: Verificare che il traferro target sia impostato su circa 1,27 mm (50 mils), corrispondente a una tensione di uscita di -10,0 Vdc, per allineare le misurazioni al centro della banda di calibrazione lineare.
• Regola di supporto del manicotto: Se la lunghezza totale del manicotto supera 305 mm (12 in), utilizzare supporti fisici aggiuntivi o sistemi di bloccaggio in prossimità della testa della sonda per prevenire la risonanza meccanica e garantire la stabilità della sonda.
• Prevenzione dell'ingresso di umidità: Assicurarsi che tutte le guarnizioni del coperchio, le filettature dei tappi e gli ingressi dei conduit siano completamente sigillati. Gli utenti devono adottare misure adeguate per impedire alla condensa di scorrere lungo le linee dei conduit fino all'area dei terminali dell'alloggiamento.
• Specifiche di cablaggio: Utilizzare un cavo triaxiale schermato a 3 conduttori da 0,2 a 1,5 mm2 (da 16 a 24 AWG). Mantenere la lunghezza del percorso inferiore a 305 m (1000 ft) per preservare l'intera risposta dinamica in frequenza.

Conformità e certificazioni

• Marchio CE: Conforme alla direttiva europea EMC 2014/30/UE
• RoHS: Conforme alla direttiva 2011/65/UE
• Verifica dell'involucro: IP66 verificato da BASEEFA secondo il rapporto T07/0709
• Classificazione per aree pericolose: Questa configurazione dell'Opzione 16 non dispone della certificazione per aree pericolose. Progettata esclusivamente per aree sicure.
