Descrizione

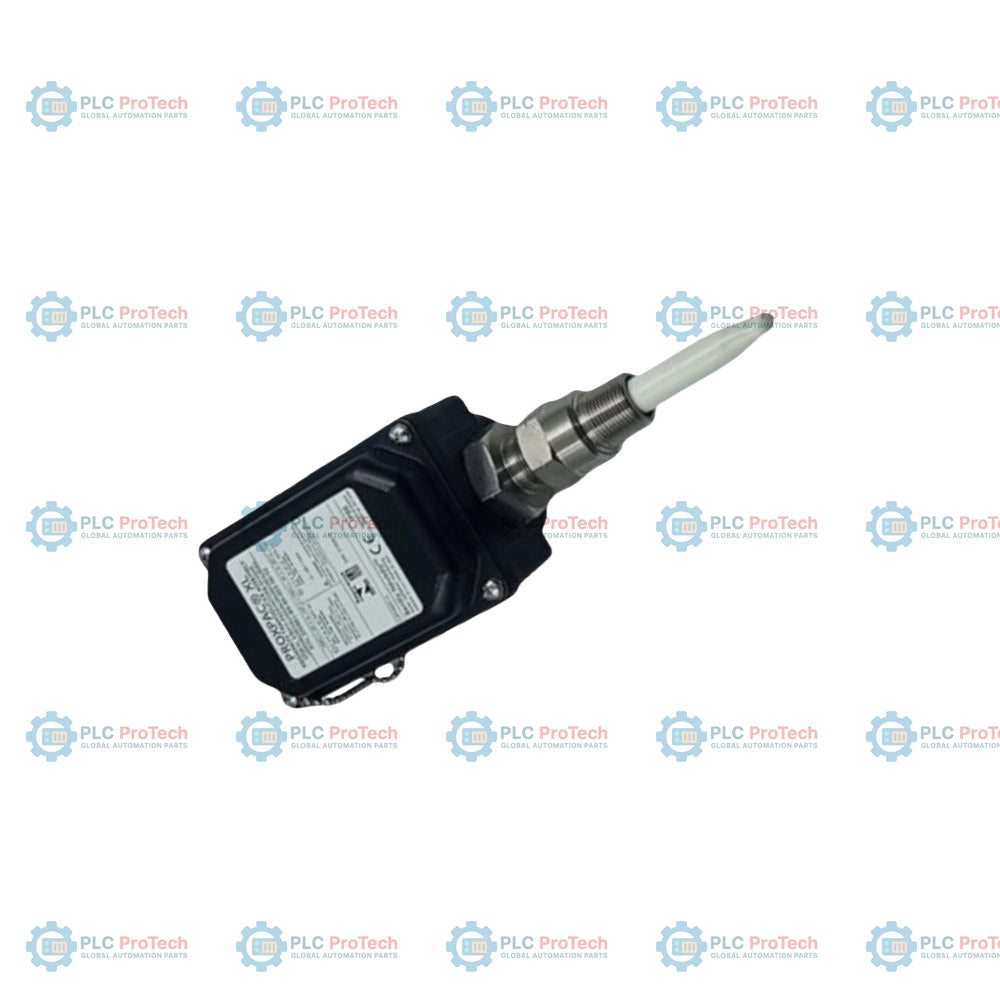

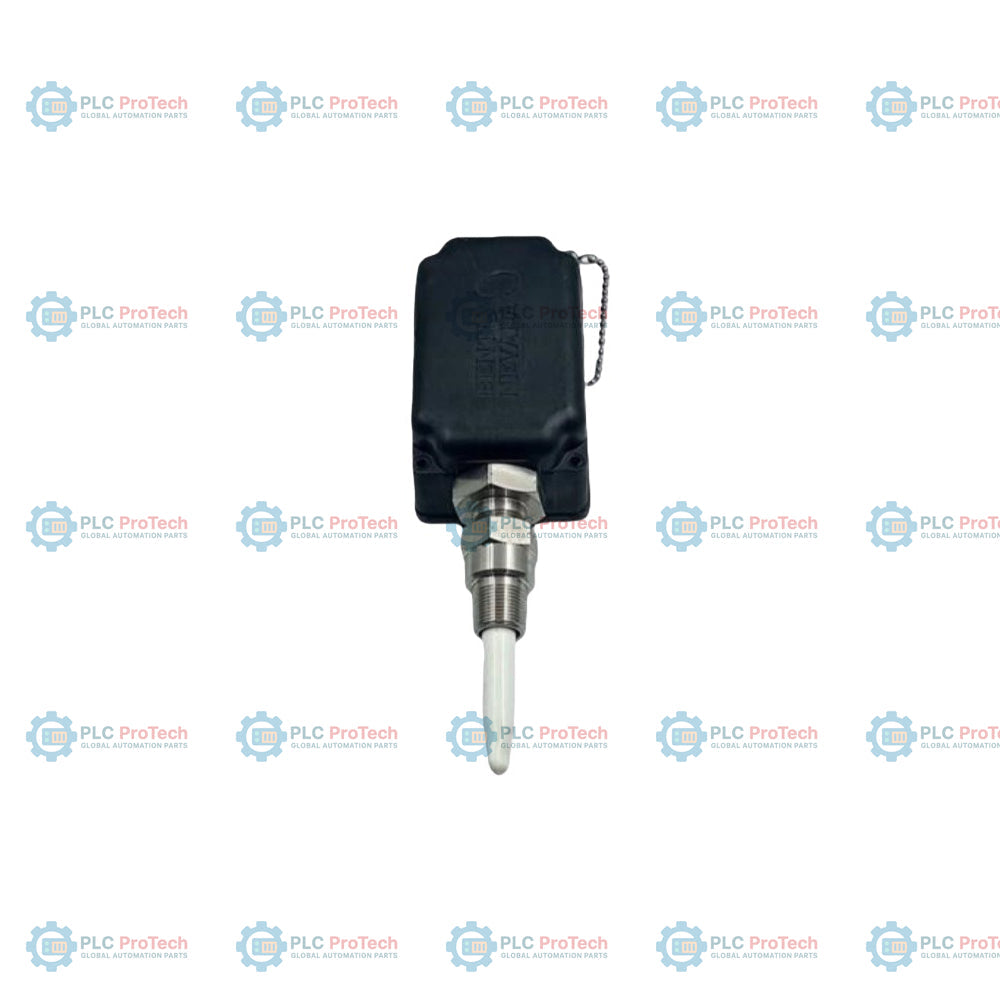

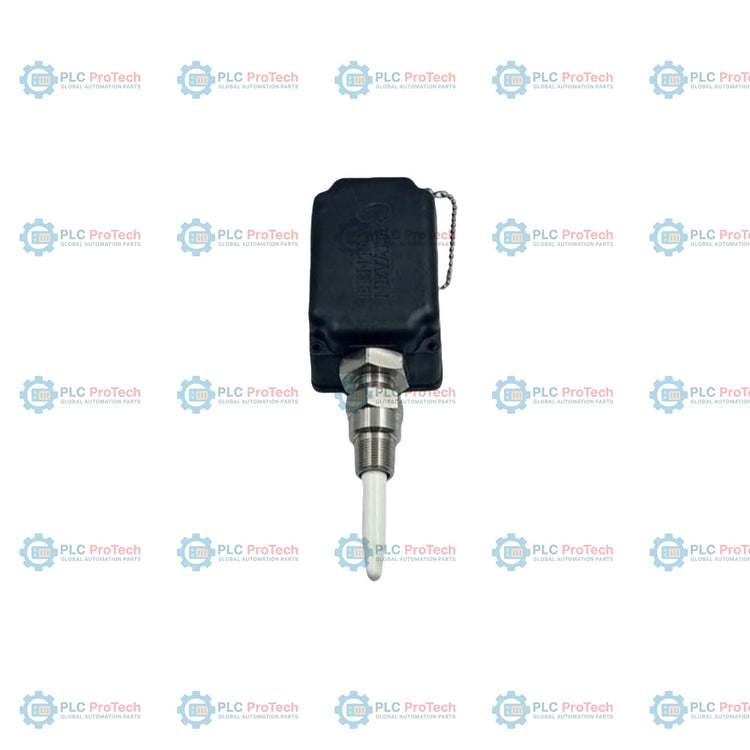

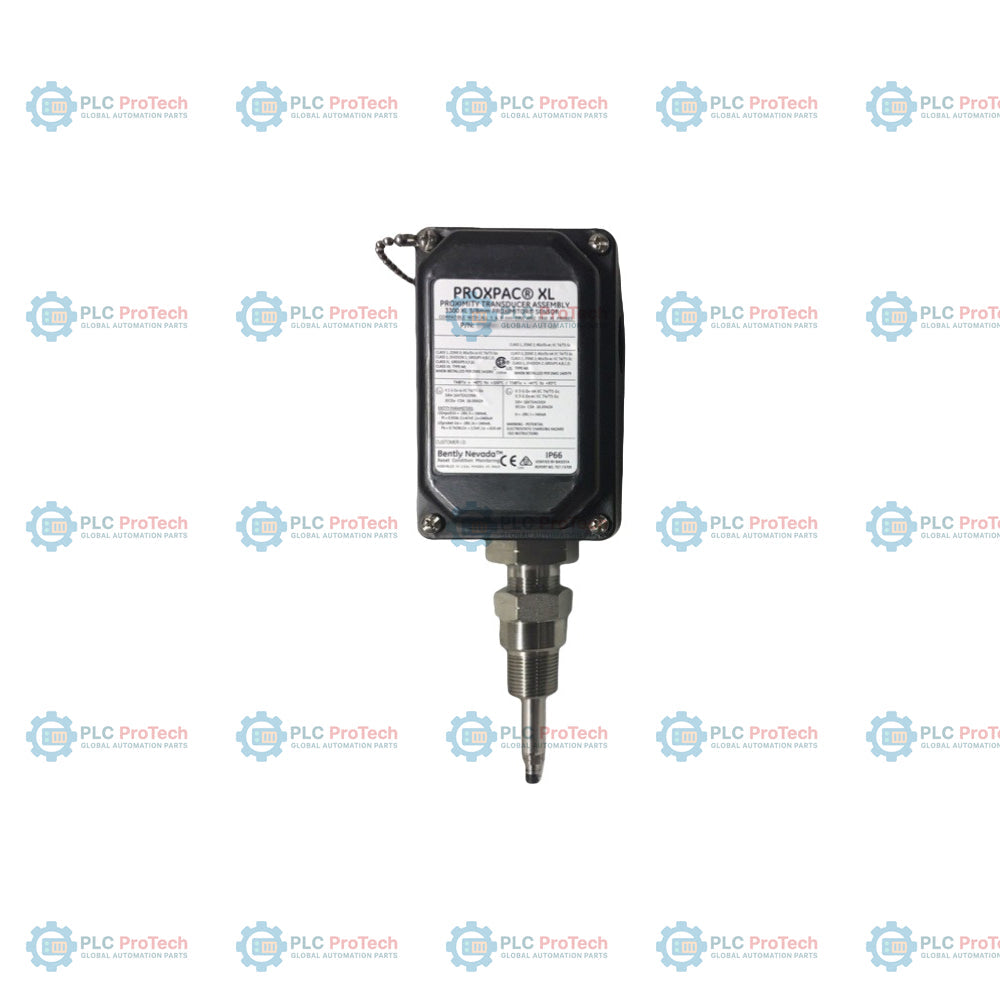

330881-16-00-395-06-02 specifichiamo una configurazione metrica del trasduttore di prossimità integrato Bently Nevada PROXPAC XL, che abbina una sonda di prossimità 3300 XL da 8 mm (opzione 16) a una profondità di penetrazione della sonda di 395 mm (opzione 395). Questo assieme integrato autonomo incorpora il proprio sensore Proximitor 3300 XL nel coperchio della custodia, eliminando la necessità di un cavo di prolunga intermedio o di un involucro Proximitor separato. Il cablaggio sul campo collega direttamente i monitor alla morsettiera all'interno della custodia, riducendo la complessità dell'installazione e le interfacce di cablaggio.

Questa configurazione funziona senza un adattatore distanziatore esterno (opzione 00) e presenta una filettatura di montaggio 3/4-14 NPT (opzione 02). Viene fornita con un kit di raccordi (opzione 06) contenente un raccordo 3/4-14 NPT, un riduttore in acciaio inossidabile da 3/4-14 NPT a 1/2-14 NPT e due tappi. La custodia è realizzata in materiale termoplastico di polifenilensolfuro (PPS) rinforzato con vetro e caricato con fibre conduttive, che resiste all'esposizione agli agenti chimici, garantisce una tenuta IP66 e Type 4X e dissipa le cariche elettrostatiche. Poiché questa unità è ordinata con l'opzione 16, viene fornita senza omologazioni da parte degli enti per aree pericolose.

Caratteristiche

• L'opzione 16 integra una sonda di prossimità 3300 XL da 8 mm senza omologazioni per aree pericolose.
• L'opzione 00 configura l'assieme trasduttore senza un adattatore distanziatore esterno.
• L'opzione 395 fornisce una lunghezza di penetrazione profonda della sonda pari a 395 mm per le custodie dei macchinari.
• L'opzione 06 include un kit di raccordi metrico/NPT con un raccordo 3/4-14 NPT, un riduttore in acciaio inossidabile da 3/4-14 NPT a 1/2-14 NPT e due tappi.
• L'opzione 02 fornisce una filettatura di montaggio 3/4-14 NPT.
• Il design autonomo alloggia il sensore Proximitor nel coperchio della custodia, eliminando gli involucri remoti del sensore e i cavi di prolunga separati.
• Il materiale della custodia in polifenilensolfuro (PPS) offre resistenza agli agenti chimici e contrasta l'accumulo di cariche elettrostatiche.

Applicazioni

• Misurazione delle vibrazioni radiali dell'albero e della posizione assiale su macchinari industriali rotanti.
• Installazioni di sonde con custodia esterna a montaggio diretto, dove gli alloggiamenti Proximitor separati non sono pratici.
• Monitoraggio di macchinari in ambienti gravosi che richiede una protezione ambientale IP66 e Type 4X.

Informazioni per l'ordinazione

330881-16-00-395-06-02 rappresenta una configurazione specifica ordinabile dell'assieme trasduttore di prossimità metrico PROXPAC XL. La tabella seguente decodifica ogni segmento opzionale di questo SKU:

Specifiche tecniche

Linee guida per l'installazione

• Assicurarsi che l'albero o la superficie target rispetti il diametro target minimo di 15.2 mm (0.6 in) per ottenere una calibrazione lineare completa.
• Per evitare interferenze tra le misurazioni, mantenere una distanza minima di 40 mm (1.6 in) per le misurazioni della posizione assiale e di 38 mm (1.5 in) per le misurazioni delle vibrazioni radiali.
• Durante il funzionamento, non esporre la sonda a temperature inferiori a -34 degC (-29 degF), per evitare il cedimento prematuro della tenuta di pressione.
• Durante il montaggio fisico finale, serrare il controdado del manicotto della sonda a 39.3 N-m (350 in-lb) e il dado di fissaggio dell'alloggiamento a 29.5 N-m (260 in-lb).
• Sigillare tutti gli ingressi dei conduit e utilizzare i raccordi forniti (Opzione 06) per impedire che umidità o condensa attraversino il conduit e penetrino nella cavità dell'alloggiamento.

Conformità e certificazioni

• Conforme al marchio CE europeo.
• Grado di protezione IP66 dell'alloggiamento verificato dal rapporto BASEEFA numero T07/0709.
• Nota: poiché questo gruppo specifico è configurato con l'Opzione 16, non dispone delle approvazioni degli enti per aree pericolose.
