Descrizione

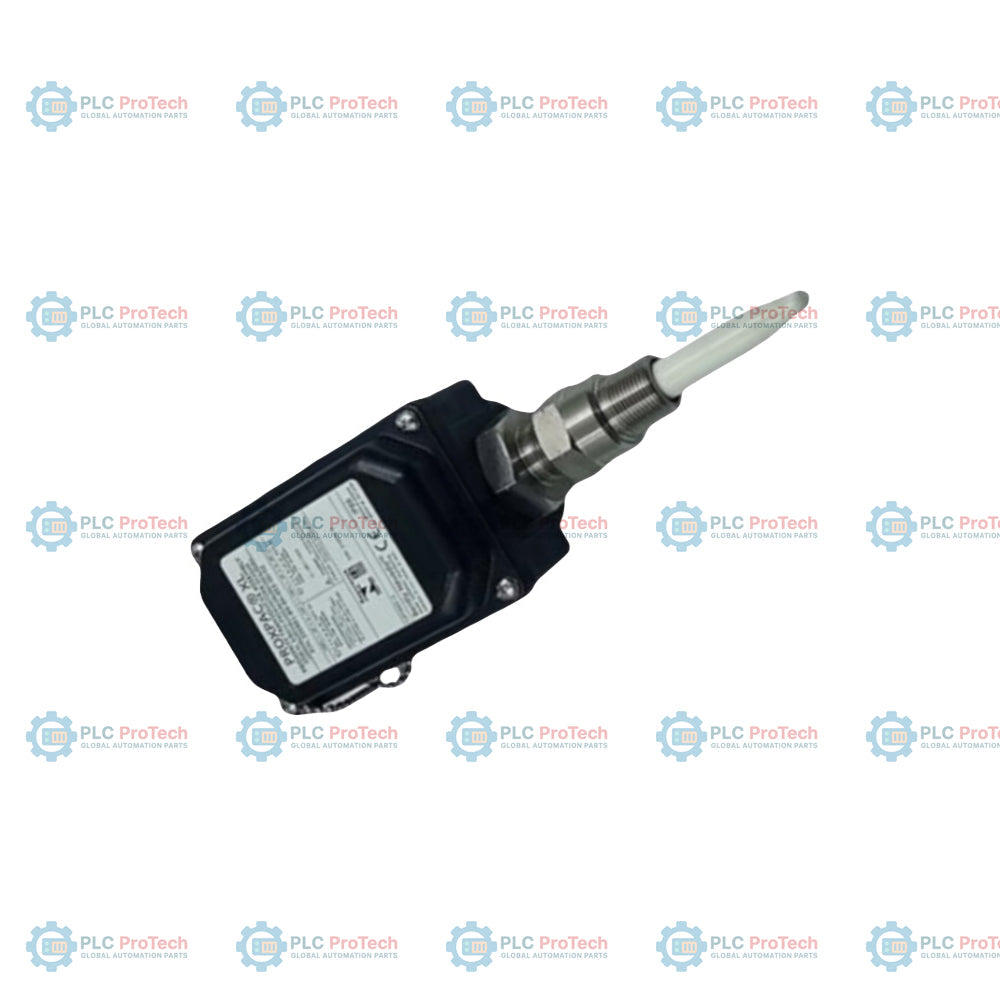

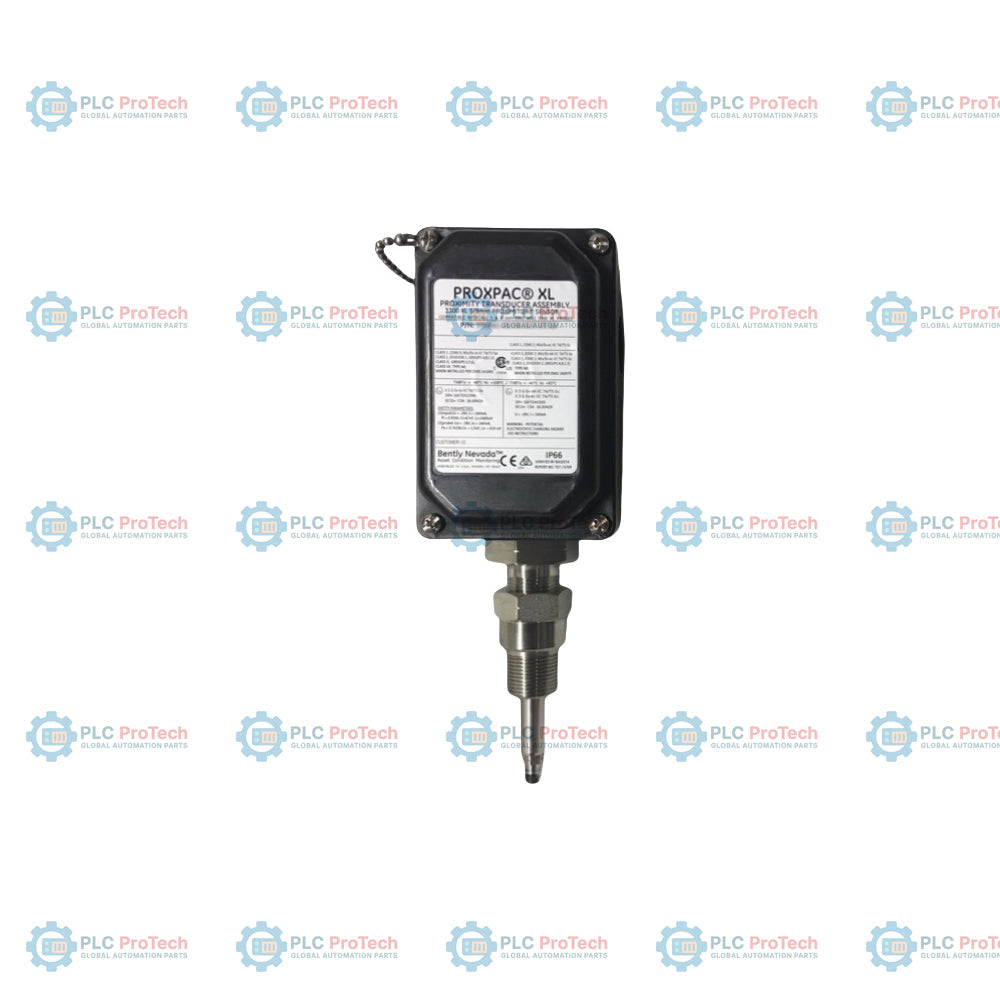

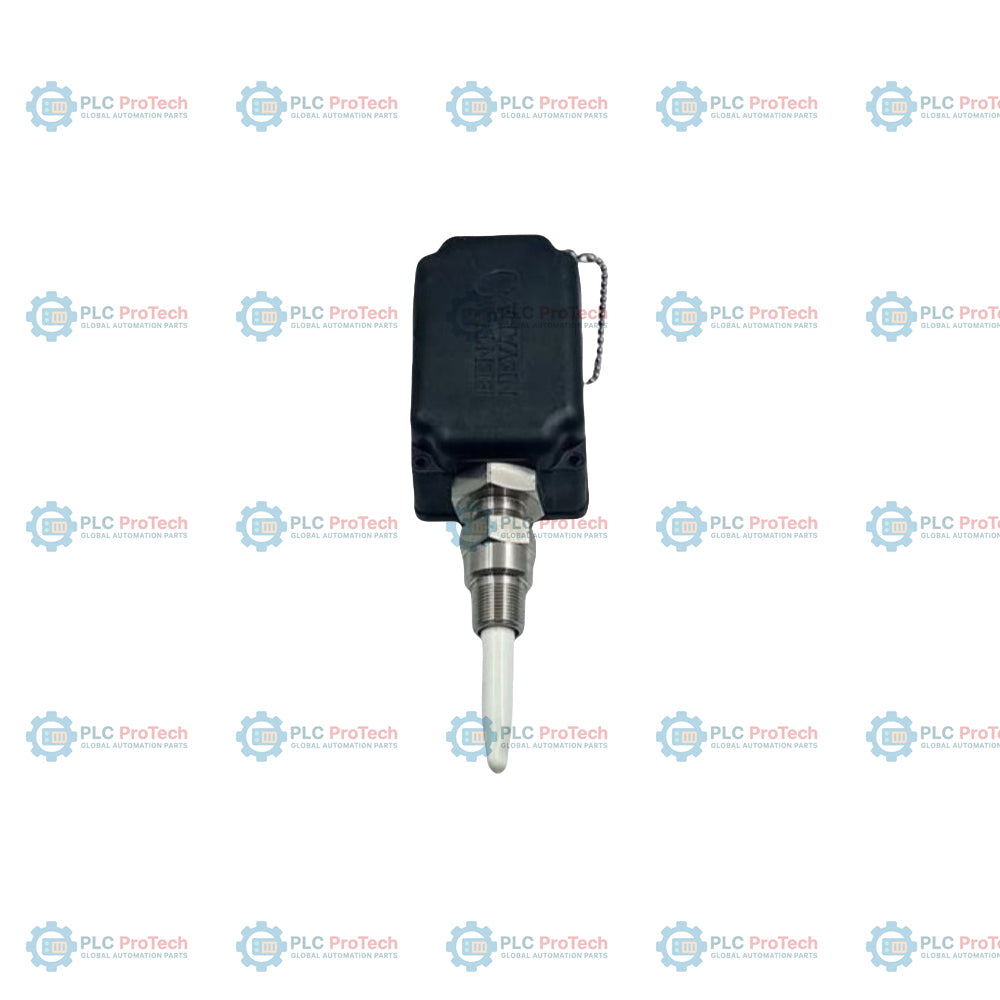

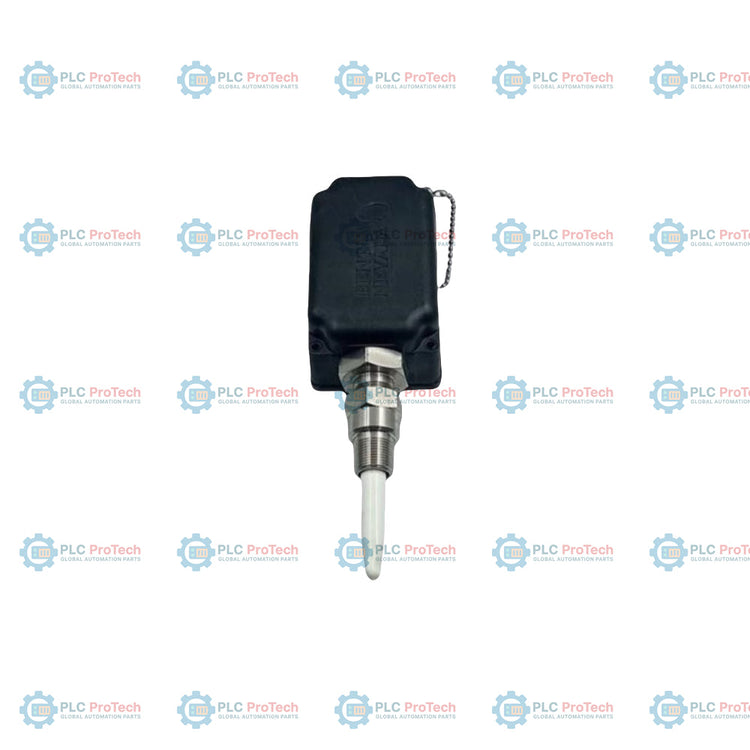

L'opzione 28 (sonda XL 3300 da 8 mm con omologazioni multiple) e l'opzione 04 (adattatore distanziatore da 40 mm) definiscono il profilo fisico specifico di questo modello metrico 330881-28-04-080-03-02 Gruppo trasduttore integrato. Integrando la sonda di prossimità XL 3300 da 8 mm e il sensore Proximitor in un unico alloggiamento protettivo autonomo, questa configurazione elimina la necessità di un cavo di prolunga esterno e di una scatola di giunzione Proximitor separata. Il cablaggio sul campo collega direttamente il sistema di monitoraggio alla morsettiera integrata nell'alloggiamento, semplificando notevolmente l'installazione e riducendo i punti di possibile guasto meccanico.

Il modello 330881-28-04-080-03-02 presenta un robusto alloggiamento realizzato in materiale termoplastico di solfuro di polifenilene (PPS) rinforzato con fibre di vetro e dotato di fibre conduttive integrate. Questo materiale avanzato dissipa efficacemente le cariche elettrostatiche e offre un'eccezionale resistenza chimica in ambienti operativi difficili. Con grado di tenuta di tipo 4X e IP66, l'alloggiamento protegge i componenti elettronici interni da polvere, umidità e getti d'acqua a bassa pressione, rendendolo adatto all'impiego in aree pericolose e alla protezione di macchinari rotanti critici.

Caratteristiche

• L'opzione 28 integra una sonda di prossimità XL 3300 da 8 mm preinstallata con molteplici certificazioni internazionali di sicurezza.
• L'opzione 04 fornisce un adattatore distanziatore metrico da 40 mm (dimensione B) per regolazioni assiali precise.
• L'opzione 080 specifica una lunghezza di penetrazione della sonda di 80 mm (dimensione C) all'interno del manicotto in acciaio inossidabile.
• L'opzione 03 fornisce un raccordo M20 e due tappi per semplificare i robusti collegamenti del cablaggio sul campo.
• L'opzione 02 utilizza una filettatura di montaggio 3/4-14 NPT, garantendo un fissaggio meccanico sicuro per le applicazioni con configurazione distanziata.
• L'alloggiamento avanzato in materiale termoplastico PPS contenente fibre di vetro e conduttive offre una protezione contro l'ingresso di tipo 4X e IP66.
• Il design autonomo elimina i cavi di prolunga intermedi e gli alloggiamenti dedicati per i sensori di prossimità.

Applicazioni

• Monitoraggio continuo delle vibrazioni radiali e della posizione assiale su turbine di servizio e riduttori industriali.
• Protezione dei macchinari in aree pericolose che richiedono certificazioni ATEX, IECEx e nordamericane.
• Installazioni in ambienti difficili, esposte a spruzzi di sostanze chimiche, umidità condensante o umidità ambientale.
• Installazioni sul campo semplificate, in cui è prioritario ridurre al minimo le scatole terminali esterne e i percorsi dei condotti.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l’installazione

• Verificare che le dimensioni totali B più C non superino 305 mm (12.0 in) senza un supporto aggiuntivo del manicotto vicino alla sonda, per evitare risonanze meccaniche.
• Assicurarsi che tutti i terminali del cablaggio di campo all’interno dell’alloggiamento siano puliti e asciutti prima di fissare il coperchio, così da mantenere i gradi di protezione IP66 e Type 4X.
• Utilizzare un sigillante per filettature di alta qualità sulle filettature di montaggio 3/4-14 NPT (opzione 02) per mantenere una robusta tenuta ambientale con la custodia della macchina.
• Far passare il cablaggio di campo attraverso il raccordo M20 in dotazione (opzione 03), installando un pressacavo o una tenuta per condotto per impedire all’umidità esterna di penetrare nell’alloggiamento.
• Impostare la distanza fisica iniziale della sonda al centro elettrico dell’intervallo lineare per garantire la corretta accuratezza del fattore di scala.

Conformità e certificazioni

• ATEX/IECEx: Ex ia IIC T4/T5 Ga, Ex ia IIIC T90C/T105C Dc (con barriere di sicurezza intrinseca appropriate)
• cNRTLus: Classe I, Zona 0: AEx/Ex ia IIC T4/T5 Ga; Classe I, Divisione 1, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III
• Zona 2 / Divisione 2: Ex nA IIC T4/T5 Gc, Ex ec IIC T4/T5 Gc; Classe I, Divisione 2, Gruppi A, B, C, D
• Marchio CE: Conforme ai requisiti dell’Unione Europea in materia di compatibilità elettromagnetica e sicurezza ambientale
