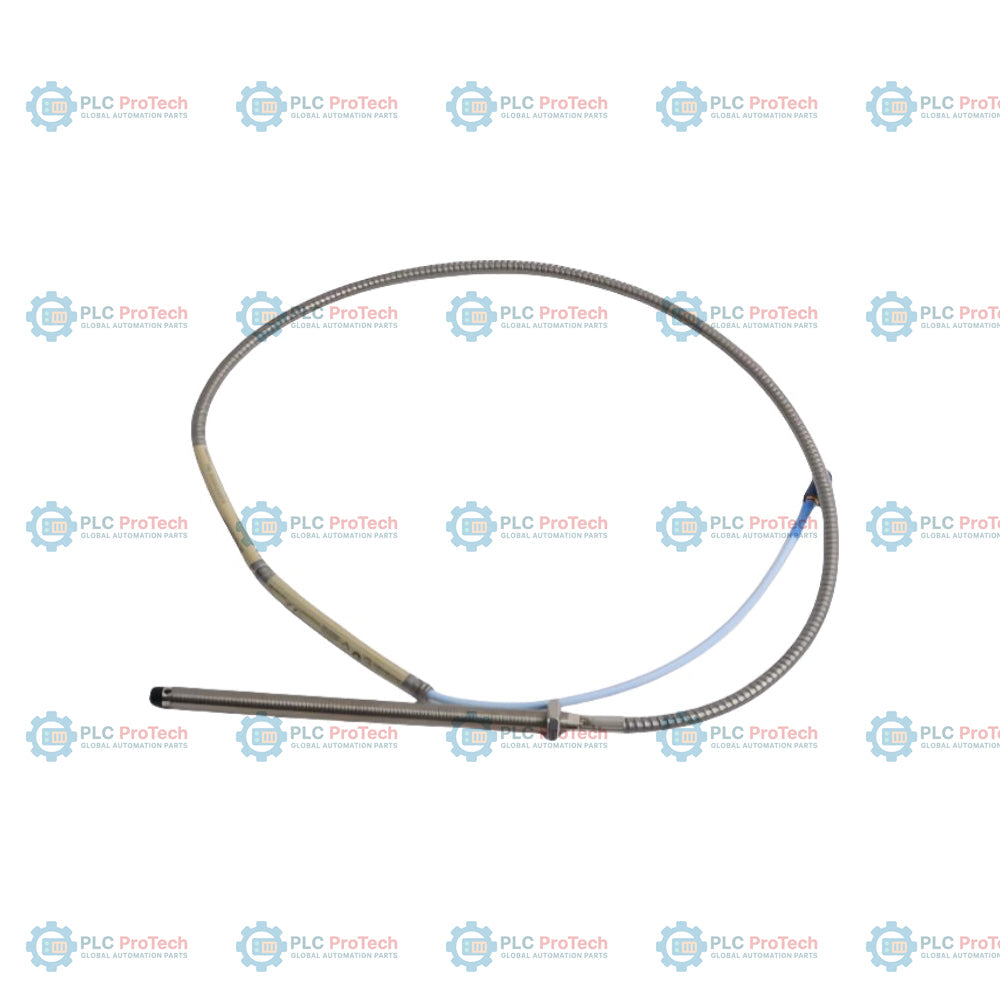

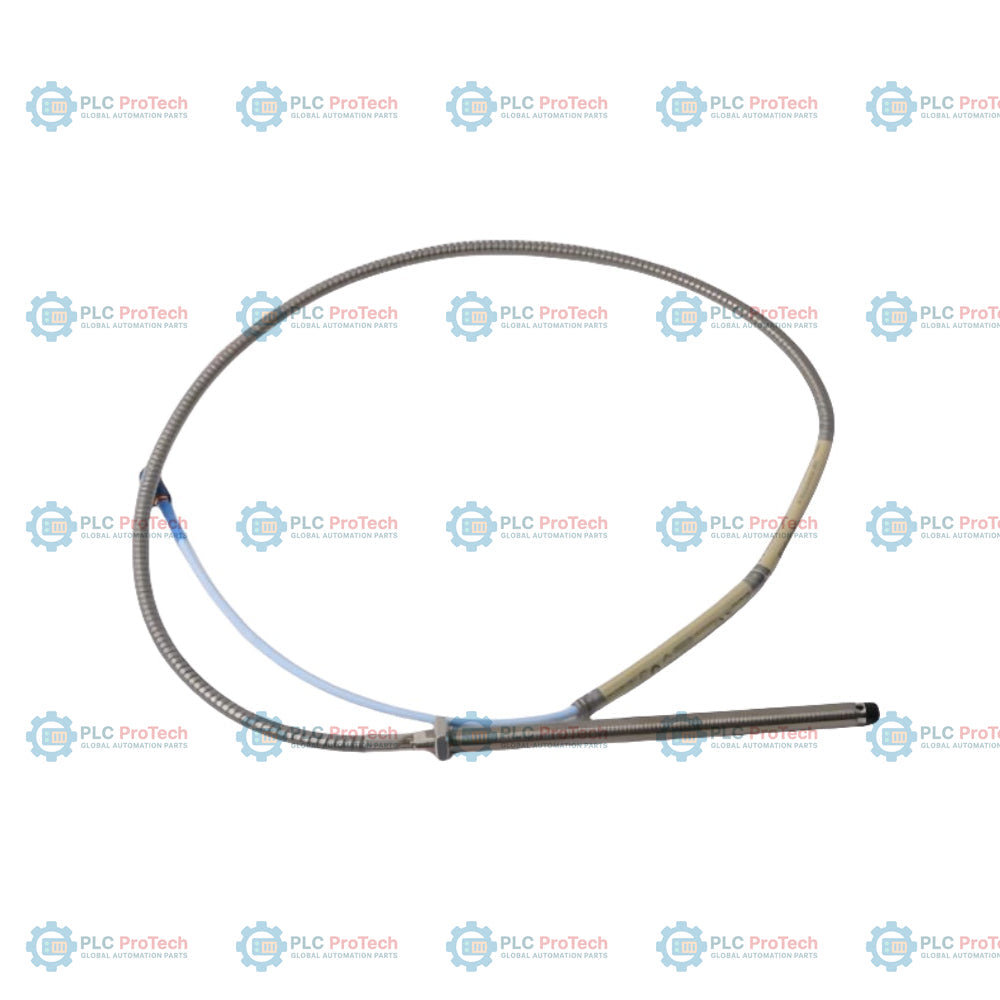

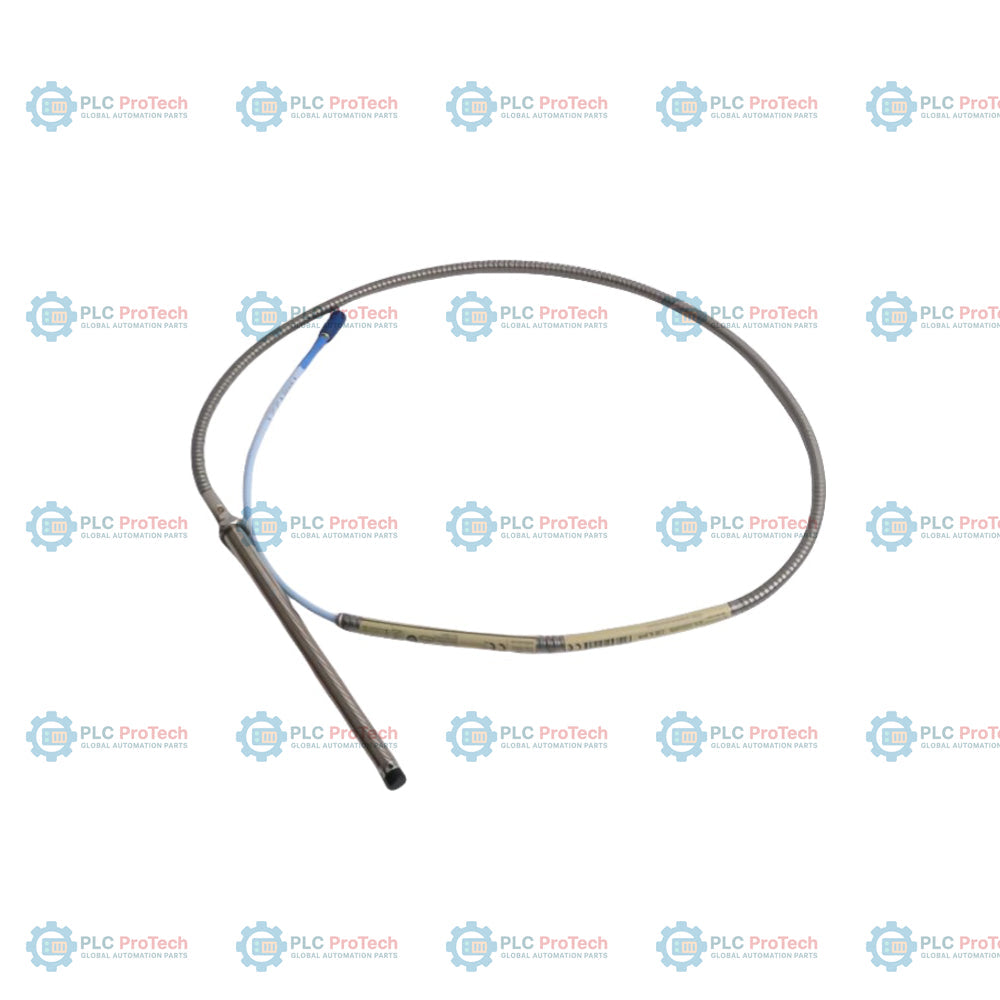

Sonda di prossimità Bently Nevada 330902-00-15-10-02-05 3300 NSv

Descrizione

L'opzione 00 (lunghezza non filettata di 0,0 pollici), l'opzione 15 (lunghezza complessiva del corpo di 1,5 pollici) e l'opzione 02 (connettore coassiale miniaturizzato ClickLoc con cavo standard) definiscono la configurazione esatta di questa Sonda di prossimità 3300 NSv 330902-00-15-10-02-05. Questo trasduttore senza contatto è ottimizzato per le misurazioni dello spostamento a correnti parassite in spazi ridotti o nei casi in cui la geometria del bersaglio sia vincolata, ad esempio in macchinari rotanti di piccolo diametro o turbine a gas aeroderivative. L'armatura integrata in acciaio inossidabile fornisce una solida protezione meccanica contro i danni fisici e gli ambienti abrasivi, proteggendo il cavo coassiale interno da 75 ohm senza sacrificarne la flessibilità.

A differenza delle configurazioni standard non armate (come il modello 330901) o delle opzioni che utilizzano un dispositivo di protezione del connettore (come l'opzione 01), questa sonda specifica si basa su un'armatura standard in acciaio inossidabile e su un connettore ClickLoc non protetto per configurazioni a inserimento diretto. Inoltre, l'inclusione della certificazione per aree pericolose dell'opzione 05 ne estende l'impiego sicuro agli ambienti che richiedono approvazioni da parte di diversi enti internazionali, tra cui gli standard CSA, ATEX e IECEx.

Caratteristiche

• Il design non filettato dell'opzione 00 fornisce un corpo completamente filettato 1/4-28 UNF per una precisa calibrazione della distanza all'interno delle staffe standard.
• La lunghezza del corpo dell'opzione 15 fornisce un ingombro filettato complessivo di 1,5 pollici, adatto a profondità di montaggio ridotte.
• L'armatura integrata in acciaio inossidabile (modello 330902) protegge il cavo coassiale da forti sollecitazioni fisiche, schiacciamento e abrasione.
• La lunghezza dell'opzione 10 definisce una lunghezza totale della sonda di 1,0 metro (39 pollici), riducendo al minimo le connessioni intermedie dei cavi all'interno dell'alloggiamento della macchina.
• Il connettore coassiale miniaturizzato ClickLoc dell'opzione 02 fornisce una connessione elettrica sicura e a basse perdite ai cavi di prolunga standard.
• Il pacchetto di approvazioni degli enti per l'opzione 05 certifica la sonda per l'uso in ambienti a sicurezza intrinseca e non incendiari secondo diversi enti internazionali.

Applicazioni

Il sistema di prossimità 3300 NSv è progettato per macchinari con dimensioni del bersaglio limitate o spazi fisici ridotti. Le applicazioni industriali tipiche includono:

• Misurazioni delle vibrazioni radiali e della posizione assiale su alberi di piccolo diametro inferiori a 30 mm (1,2 pollici).
• Monitoraggio delle vibrazioni su turbine a gas aeroderivative con spazi interni molto angusti.
• Monitoraggio dello spostamento assiale e radiale in compressori ad alta velocità e pompe centrifughe di piccolo diametro.
• Apparecchiature rotanti industriali generiche che richiedono il monitoraggio senza contatto dello spostamento in zone pericolose.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Inserimento della filettatura della sonda: La lunghezza massima consigliata di inserimento della filettatura per gli involucri della sonda 1/4-28 UNF è di 0.375 inches, per evitare inceppamenti meccanici.
• Coppia dell'involucro: Serrare l'involucro della sonda alla coppia di montaggio consigliata di 5.1 N-m (45 in-lb), fino a una coppia massima di 7.3 N-m (65 in-lb).
• Raggio di curvatura del cavo: Mantenere un raggio di curvatura fisico minimo di 25.4 mm (1.0 inch) sia per i cavi della sonda armati sia per quelli non armati, per evitare il degrado della schermatura coassiale.
• Protezione del connettore: Se il collegamento tra la sonda e il cavo di prolunga è esposto a liquidi o umidità, utilizzare nastro siliconico autoagglomerante o un kit di protezione del connettore per mantenere l'integrità del segnale. Non utilizzare il nastro siliconico all'interno dell'involucro della macchina.

Conformità e certificazioni

• Opzione 05 (Approvazioni multiple): Certificato per ambienti pericolosi da CSA, ATEX e IECEx.
• Sicurezza intrinseca: Ex ia IIC T5...T1 Ga; Ex ia IIIC T90degC...T280degC Dc (quando installato secondo il disegno Bently Nevada 141092).
• Non incendiabile: Ex nA IIC T5...T1 Gc; Ex ec IIC T5...T1 Gc (quando installato secondo il disegno Bently Nevada 140979).
• Marchio CE europeo: Pienamente conforme agli standard di compatibilità elettromagnetica (EMC) senza richiedere alloggiamenti schermati speciali.
