Descrizione

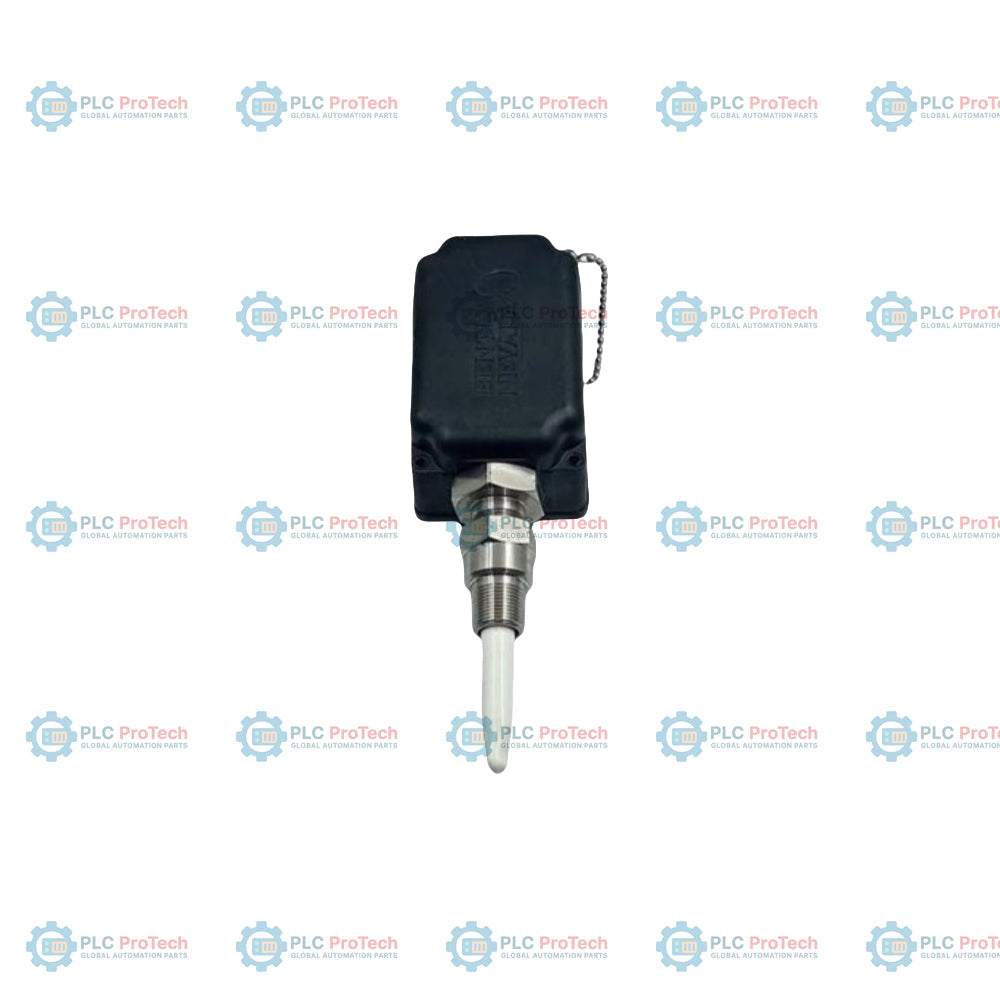

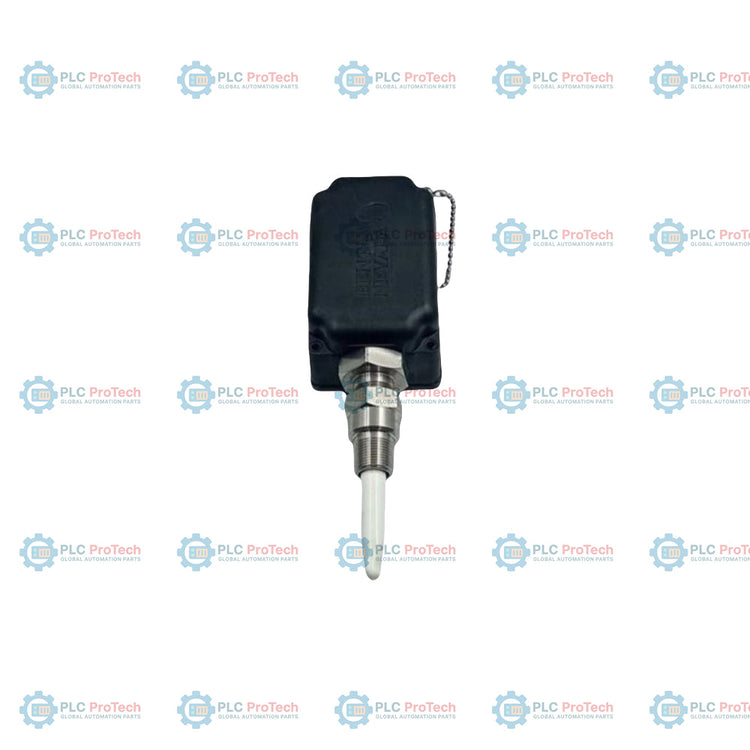

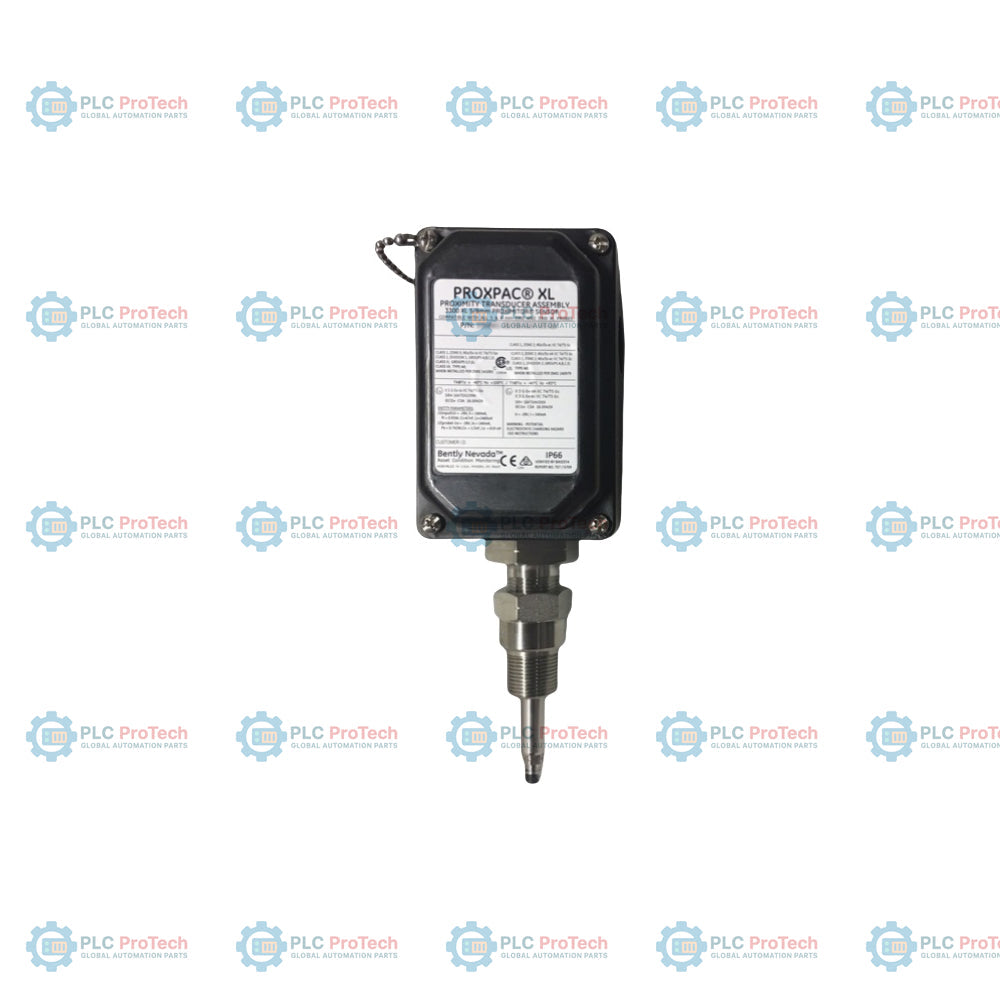

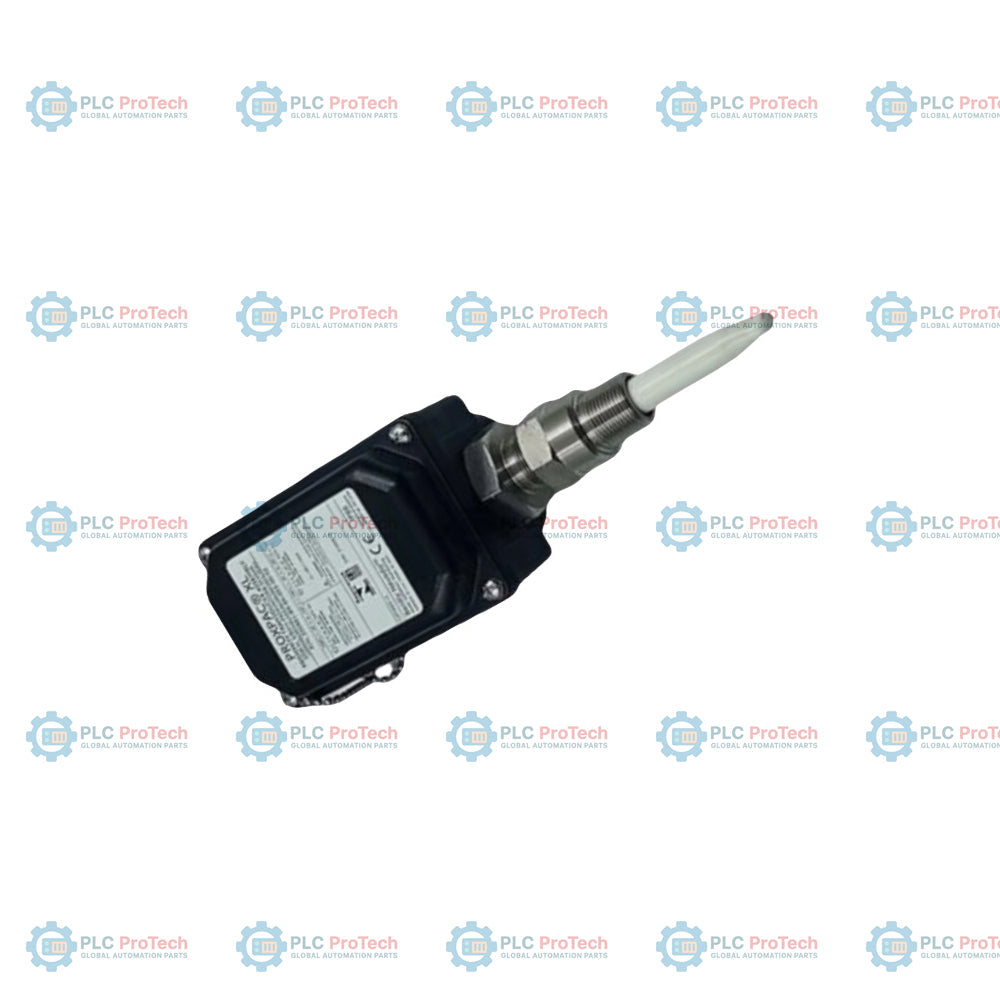

L’opzione 28 (sonda da 8 mm 3300 XL con omologazioni multiple) e l’opzione 04 (adattatore distanziatore da 40 mm) definiscono la configurazione metrica di questo trasduttore di prossimità PROXPAC XL specializzato — 330881-28-04-145-03-02. Questo gruppo integrato presenta una lunghezza di penetrazione della sonda di 145 mm (opzione 145), protetta da un manicotto durevole, una configurazione di montaggio con filettatura 3/4-14 NPT (opzione 02) e un kit raccordi con un raccordo per conduit M20 e due tappi (opzione 03).

Combinando una sonda di prossimità 3300 XL da 8 mm ad alta precisione e un sensore Proximitor 3300 XL integrato in un unico alloggiamento autonomo in solfuro di polifenilene (PPS), questo design elimina la necessità di cavi di prolunga separati e scatole di giunzione intermedie. Questa configurazione metrica semplifica l’installazione e offre una solida protezione meccanica e ambientale per il monitoraggio di macchinari rotanti critici, risultando altamente efficace in condizioni industriali gravose.

Caratteristiche

• L’integrazione della sonda dell’opzione 28 combina una sonda di prossimità da 8 mm 3300 XL con omologazioni multiple direttamente all’interno dell’alloggiamento del trasduttore.
• L’adattatore distanziatore dell’opzione 04 fornisce una distanza di 40 mm per un posizionamento preciso dell’offset durante l’installazione.
• Il design di penetrazione dell’opzione 145 indica una profondità del manicotto di 145 mm, per raggiungere efficacemente i punti di misurazione interni.
• Il kit raccordi dell’opzione 03 fornisce un raccordo per conduit M20 e due tappi, semplificando la realizzazione della tenuta all’ingresso dei cavi.
• La filettatura di montaggio dell’opzione 02 specifica un collegamento 3/4-14 NPT, conforme ai requisiti meccanici per il supporto dell’adattatore distanziatore.
• L’alloggiamento in PPS termoplastico presenta una struttura rinforzata con fibre di vetro e conduttive, che offre protezione ambientale di tipo 4X e IP66 dissipando al contempo le cariche elettrostatiche.
• La disposizione integrata del sensore Proximitor elimina la necessità di cablaggi in campo per cavi di prolunga intermedi e custodie separate per trasmettitori.

Applicazioni

Le applicazioni tipiche includono:

• Misurazioni delle vibrazioni dell’albero e della posizione assiale su turbine a vapore, turbine a gas e grandi compressori industriali.
• Monitoraggio delle vibrazioni radiali e dello spostamento su macchinari rotanti ad alta velocità in aree pericolose che richiedono certificazioni regionali multiple.
• Installazioni gravose nel settore petrolchimico, della generazione di energia e del trattamento delle acque, dove sono essenziali la resistenza all’esposizione diretta e agli agenti chimici.

Informazioni per l’ordine

Specifiche tecniche

Linee guida per l'installazione

• Pratiche di messa a terra: La custodia PROXPAC XL deve essere correttamente collegata a terra utilizzando il rivestimento di messa a terra e la piastra di ritenuta integrati.
• Prevenzione dell'umidità: Assicurarsi che tutti i percorsi dei condotti siano completamente sigillati per impedire all'umidità di migrare attraverso il condotto nella custodia in plastica.
• Limiti di temperatura: Non esporre la punta della sonda a temperature inferiori a -34 degC (-29 degF) per evitare il guasto prematuro della guarnizione interna di pressione.
• Supporto del manicotto: Se la lunghezza combinata dell'adattatore distanziatore (B) e della penetrazione (C) supera 305 mm (12,0 pollici), installare un supporto esterno aggiuntivo per il manicotto vicino alla sonda per aumentare la rigidità dell'insieme ed eliminare le vibrazioni risonanti.

Conformità e certificazioni

• Marcatura CE: Conforme alle direttive applicabili dell'Unione europea.
• Grado di protezione IP: Custodia classificata IP66 (verificato da BASEEFA).
• Omologazioni per aree pericolose (CNRTLUS): Classe I, Zona 0: AEx/Ex ia IIC T4/T5 Ga; Classe I, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III. Classe I, Zona 2: AEx/Ex nA IIC T5...T1 Gc; Classe I, Divisione 2, Gruppi A, B, C, D; Classe I, Zona 2: AEx/Ex ec IIC T5...T1 Gc.
• Omologazioni per aree pericolose (ATEX/IECEx): II 1 G, Ex ia IIC T4/T5 Ga; Ex ia IIIC T90C/T105C Dc. II 3 G, Ex nA IIC T4/T5 Gc; Ex ec IIC T4/T5 Gc.
