Descrizione

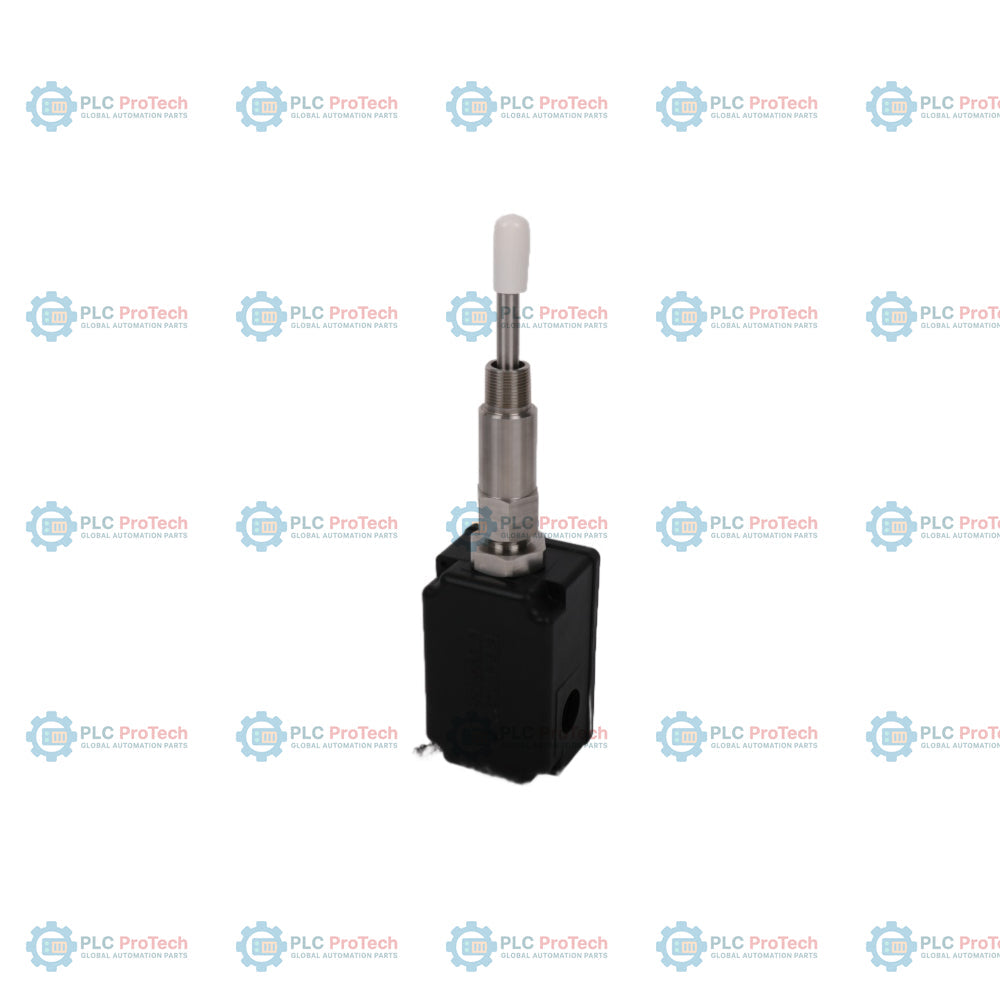

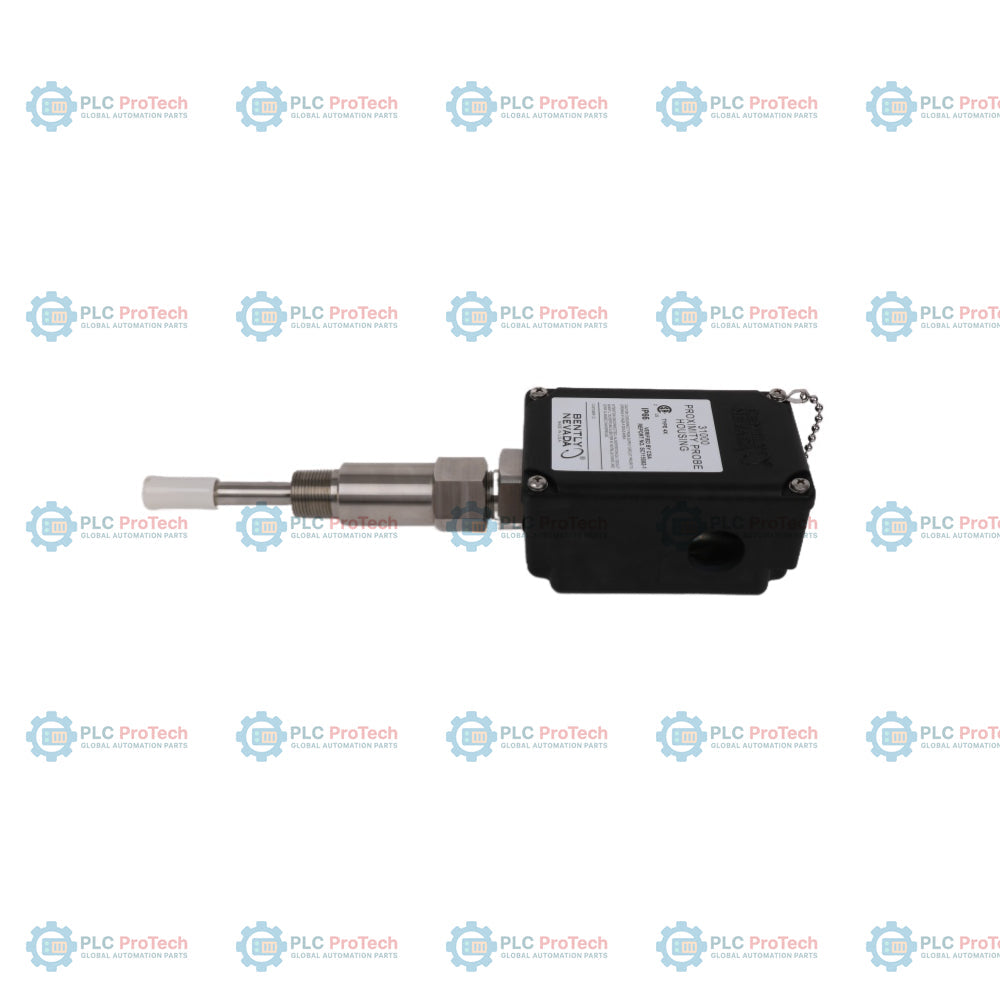

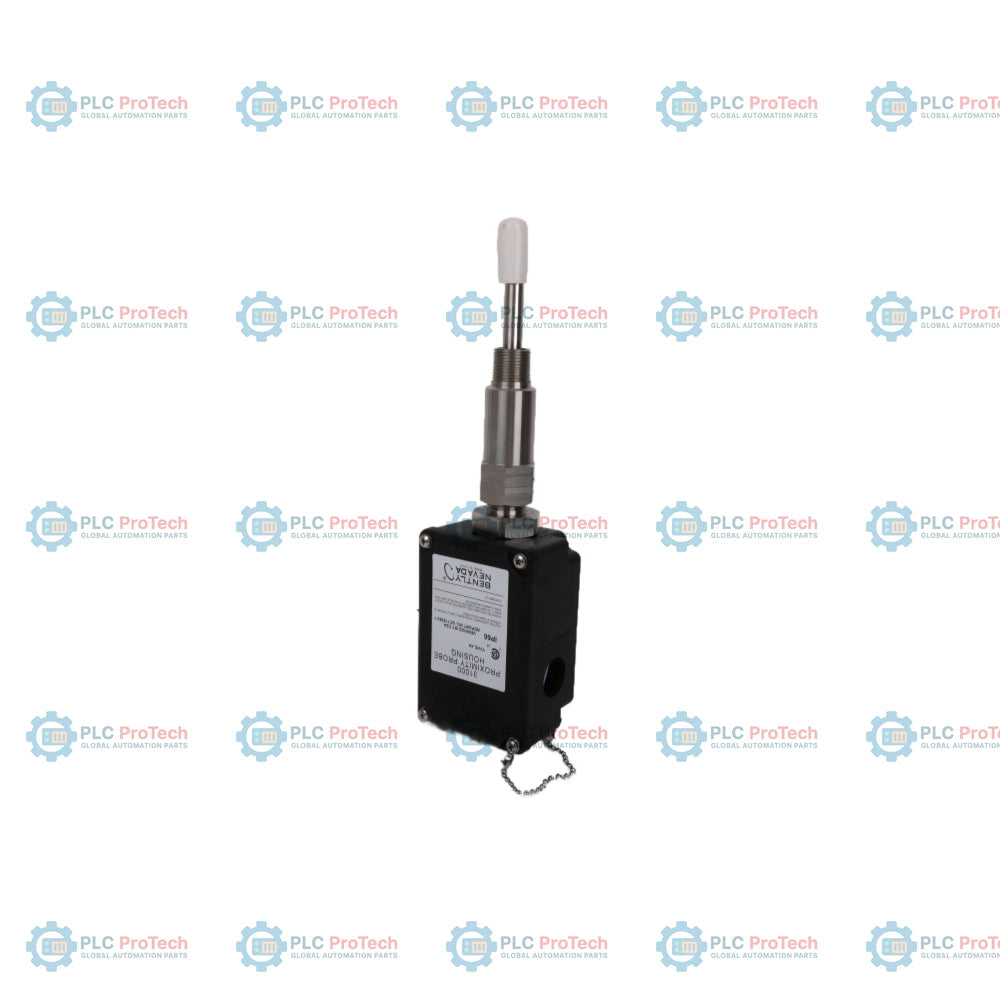

L'opzione 28 (sonda 3300 XL con molteplici omologazioni) e l'opzione 03 (un raccordo M20) specificano questa configurazione metrica PROXPAC XL — 330881-28-04-70-03-02. Questo gruppo trasduttore di prossimità PROXPAC XL con filettatura metrica è dotato di un adattatore distanziatore da 40 mm (opzione 04), di una lunghezza di penetrazione della sonda di 70 mm (opzione 70) e di una filettatura di montaggio 3/4-14 NPT (opzione 02).

Questo gruppo integrato combina una sonda di prossimità 3300 XL da 8 mm e il relativo sensore Proximitor 3300 XL direttamente in un'unica custodia termoplastica in solfuro di polifenilene (PPS) rinforzato con fibra di vetro. Eliminando la necessità di una custodia separata per il sensore Proximitor o di un cavo di prolunga esterno, il sistema 330881 semplifica notevolmente l'installazione sul campo in ambito industriale, riduce la complessità del cablaggio e costituisce un sistema di misurazione a correnti parassite durevole e autonomo. La variante metrica 330881 utilizza raccordi per conduit metrici (M20 o M25) e regolazioni metriche del manicotto della sonda, distinguendosi dai modelli 330880 con filettatura imperiale.

Caratteristiche

• Sonda e omologazioni dell'opzione 28: integra una sonda di prossimità 3300 XL da 8 mm certificata con molteplici omologazioni per aree pericolose.
• Distanziatore dell'opzione 04: include un adattatore distanziatore di 40 mm per regolare il posizionamento della sonda.
• Penetrazione dell'opzione 70: offre una profondità di penetrazione della sonda di 70 mm.
• Raccordo per conduit dell'opzione 03: include un raccordo per conduit M20 e due tappi ciechi per un instradamento sicuro dei cavi.
• Filettatura di montaggio dell'opzione 02: utilizza una filettatura di montaggio standard 3/4-14 NPT per l'innesto dell'adattatore distanziatore.
• Proximitor integrato: alloggia direttamente nel coperchio della custodia un sensore Proximitor 3300 XL da 1 metro, eliminando i cavi di prolunga separati.
• Custodia avanzata in PPS: la custodia in solfuro di polifenilene rinforzato con fibra di vetro e stampato offre resistenza agli agenti chimici e dissipazione delle cariche statiche.
• Elevata protezione ambientale: la custodia è classificata per ambienti di tipo 4X e IP66.

Applicazioni

• Utilizzato per misurare senza contatto le vibrazioni dell'albero e la posizione assiale di macchinari rotanti.
• Ideale per ambienti industriali gravosi, tra cui impianti petroliferi e del gas, stabilimenti petrolchimici e turbine per la generazione di energia.
• Semplifica l'installazione in luoghi in cui il montaggio di sensori Proximitor separati in custodie esterne è impraticabile o costoso.

Informazioni per l'ordinazione

Specifiche tecniche

Connessioni e interfacce

Il cablaggio in campo si collega direttamente all'interno dell'involucro PROXPAC XL alla morsettiera integrata, eliminando la necessità di un cavo di prolunga esterno. Specifiche dell'interfaccia della morsettiera:

• Compatibilità della sezione dei cavi: da 0,2 a 1,5 mm2 (da 16 a 24 AWG)
• Cavo consigliato: cavo schermato intrecciato a 3 conduttori con filo di drenaggio
• Distanza massima: fino a 305 metri (1000 piedi) dal sistema di monitoraggio

Linee guida per l'installazione

• Montaggio: montare l'assieme sulla carcassa della macchina tramite la filettatura esterna 3/4-14 NPT (Option 02). Utilizzare l'adattatore distanziatore per regolare la posizione della sonda rispetto alla superficie target.
• Distanza della sonda: impostare inizialmente la distanza della sonda a circa 1,27 mm (50 mil), corrispondente a un'uscita di -10,0 Vdc al centro dell'intervallo lineare.
• Regolazione del manicotto: il manicotto filettato consente una regolazione di +/-12,7 mm (+/-0,5 pollici) per ottenere la distanza corretta durante l'installazione.
• Controllo della condensa: sigillare tutti gli ingressi dei conduit con i tappi ciechi o i raccordi per conduit forniti. Assicurarsi che i cavi del cablaggio in campo formino un anello verso il basso prima di entrare nell'involucro, per impedire all'umidità di defluire nell'alloggiamento attraverso il conduit.

Conformità e certificazioni

• Marchio CE: conforme alle direttive europee CE.
• Grado di protezione IP: grado IP66 e Type 4X verificati per la tenuta ambientale.
• Approvazioni per aree pericolose: la sonda Option 28 è certificata con molteplici approvazioni internazionali per aree pericolose (tra cui ATEX, IECEx e CSA) per installazioni a sicurezza intrinseca.
