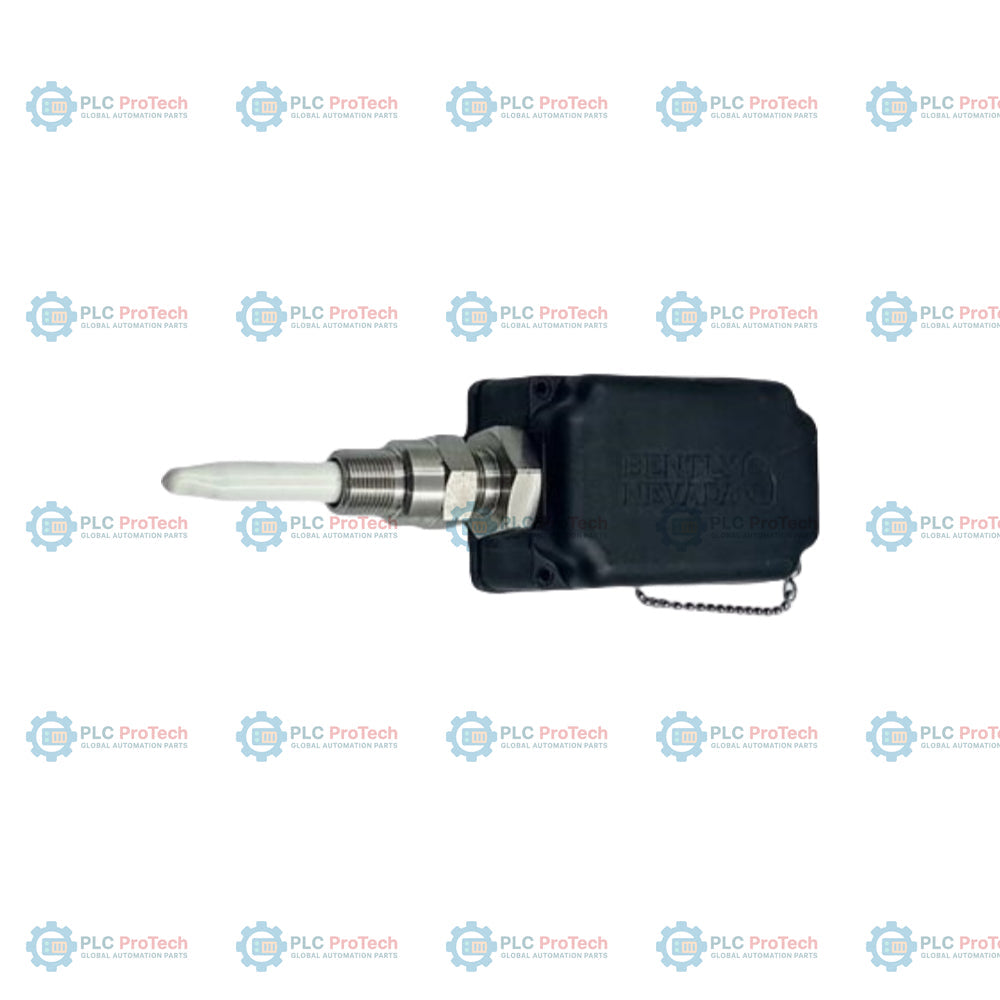

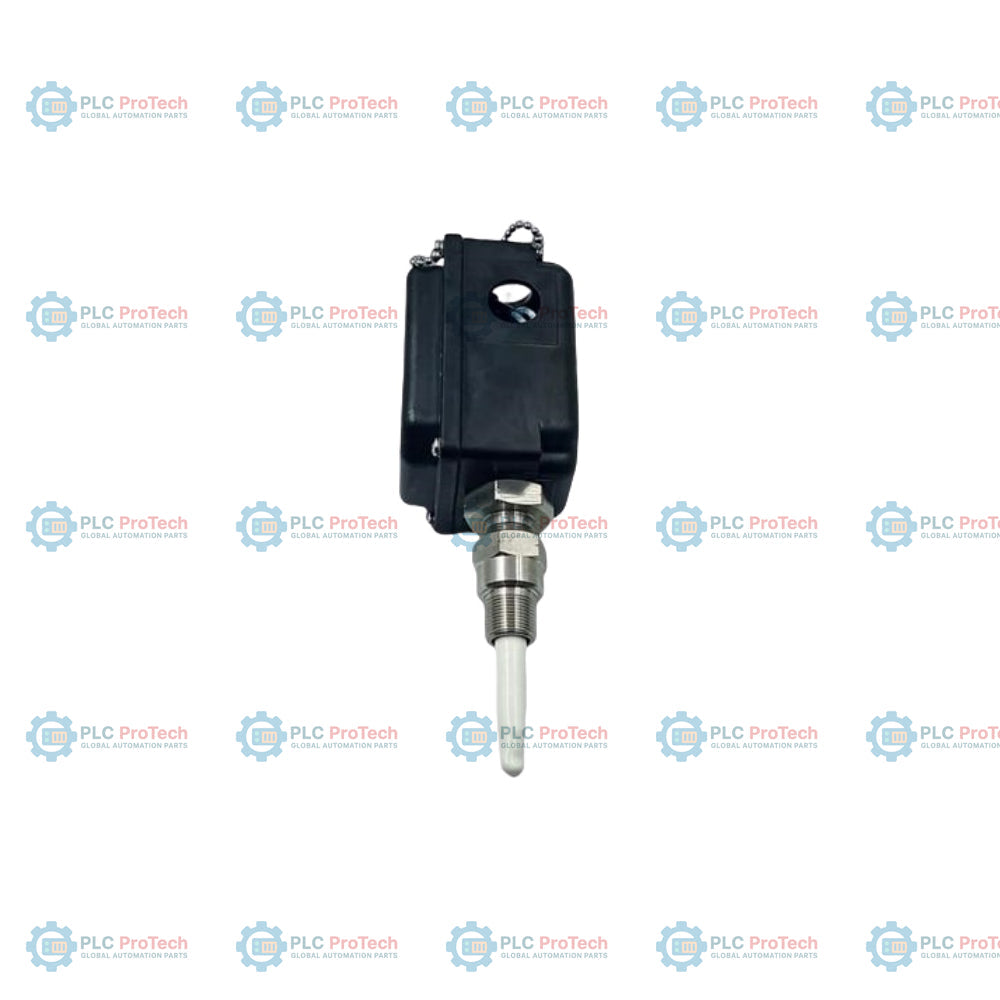

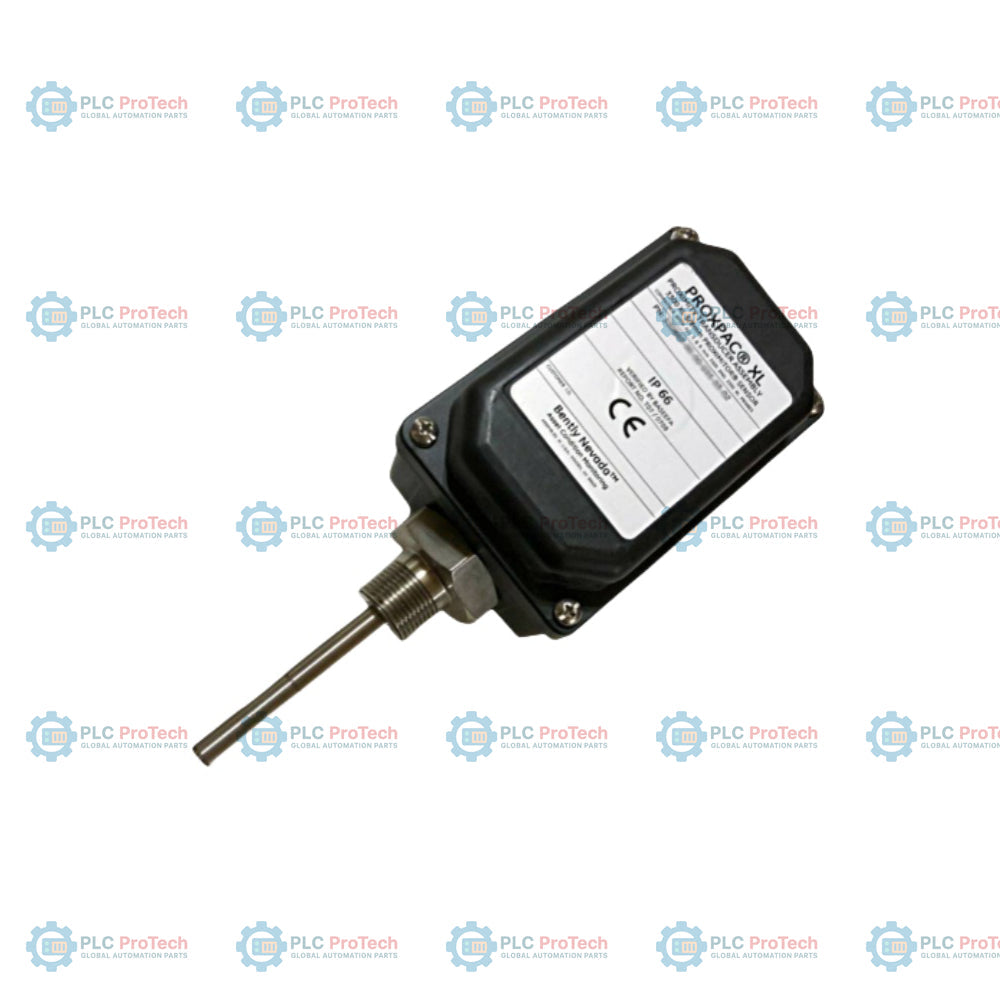

Bently Nevada 330881-28-09-123-03-02 PROXPAC XL Trasduttore di prossimità

Descrizione

330881-28-09-123-03-02: Trasduttore di prossimità PROXPAC XL, con una sonda di prossimità integrata 3300 XL da 8 mm con approvazioni multiple degli enti certificatori (opzione 28), un adattatore distanziatore metrico da 90 mm (opzione 09), una lunghezza precisa di penetrazione del manicotto della sonda di 123 mm (opzione 123), un singolo raccordo per conduit M20 con due tappi (opzione 03) e una filettatura di montaggio 3/4-14 NPT (opzione 02).

Il design integrato del gruppo trasduttore di prossimità PROXPAC XL combina la sonda di prossimità e il sensore Proximitor in un unico gruppo meccanico autonomo. Eliminando il cavo di prolunga ad alta frequenza tra la sonda e il Proximitor, questo sistema riduce al minimo le potenziali perdite di segnale, l'usura dei connettori e gli errori di cablaggio. Il cablaggio di campo proveniente dal sistema di monitoraggio si collega direttamente ai terminali interni dell'involucro robusto, eliminando la necessità di involucri Proximitor separati. Realizzato in solfuro di polifenilene (PPS) termoplastico rinforzato con fibre di vetro e fibre conduttive, l'involucro dissipa in sicurezza le cariche elettrostatiche ed è classificato per ambienti IP66 e NEMA Tipo 4X, offrendo una resistenza superiore a sostanze chimiche corrosive, acqua calda e umidità elevata.

Caratteristiche

• L'opzione 28 include una sonda di prossimità 3300 XL da 8 mm con approvazioni multiple.
• L'opzione 09 specifica una lunghezza metrica dell'adattatore distanziatore di 90 mm.
• L'opzione 123 offre una profondità precisa di penetrazione metrica del manicotto della sonda di 123 mm.
• L'opzione 03 fornisce un raccordo per conduit M20 e due tappi.
• L'opzione 02 dota il sistema di una filettatura di montaggio 3/4-14 NPT.
• Il design autonomo elimina gli involucri Proximitor separati e i cavi di prolunga.
• L'involucro termoplastico in solfuro di polifenilene (PPS) offre un'eccellente resistenza chimica e ambientale.
• La formulazione con fibre conduttive previene l'accumulo di cariche elettrostatiche.
• Gradi di protezione IP66 e Tipo 4X per installazioni industriali gravose.

Applicazioni

• Misurazione delle vibrazioni dell'albero e della posizione assiale su macchinari rotanti industriali.
• Turbine a vapore, turbine a gas, compressori e pompe ad alta velocità con spazio limitato per il montaggio esterno.
• Ambienti industriali corrosivi o gravosi che richiedono involucri classificati NEMA Tipo 4X e IP66.
• Aree pericolose che richiedono configurazioni di trasduttori a sicurezza intrinseca o non incendiari.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

I morsetti del cablaggio di campo si trovano all'interno del coperchio dell'alloggiamento e si collegano direttamente al sensore Proximitor integrato 3300 XL. Utilizzare un cavo tripolare, intrecciato e schermato da 1.0 mm2 (18 AWG) per i collegamenti tra il gruppo trasduttore e il sistema di monitoraggio. Mantenere i collegamenti dello schermo isolati dall'alloggiamento del trasmettitore e collegarli a terra sul rack di monitoraggio.

Linee guida per l'installazione

• Protezione del cavo: Far passare il cablaggio di campo attraverso il raccordo per conduit M20. Assicurarsi che all'ingresso del conduit sia utilizzata una tenuta adeguata per impedire all'umidità di penetrare lungo il conduit nell'alloggiamento del trasmettitore.
• Coppia di montaggio: Serrare il controdado del manicotto della sonda a 39.3 N-m (350 in-lb) e il dado di fissaggio dell'alloggiamento del manicotto esterno a 29.5 N-m (260 in-lb) per mantenere l'integrità strutturale e una tenuta ambientale efficace.
• Regolazioni fisiche: L'assemblaggio del manicotto filettato consente una regolazione meccanica di +/-12.7 mm (+/-0.5 in) per facilitare il posizionamento fisico e la regolazione della distanza della sonda.

Conformità e certificazioni

• Marchio CE: Conforme alle direttive europee applicabili.
• ATEX / IECEx (approvazioni multiple): Ex ia IIC T4/T5 Ga, Ex ia IIIC T90C/T105C Dc se installato con barriere Zener a sicurezza intrinseca o isolatori galvanici.
• cNRTLus (approvazioni multiple): Classe I, Zona 0: AEx/Ex ia IIC T4/T5 Ga; Classe I, Divisione 1, Gruppi A, B, C e D.
• Antideflagrante: Ex nA IIC T4/T5 Gc; Classe I, Divisione 2, Gruppi A, B, C e D se installato secondo i disegni di controllo del produttore.
