Descrizione

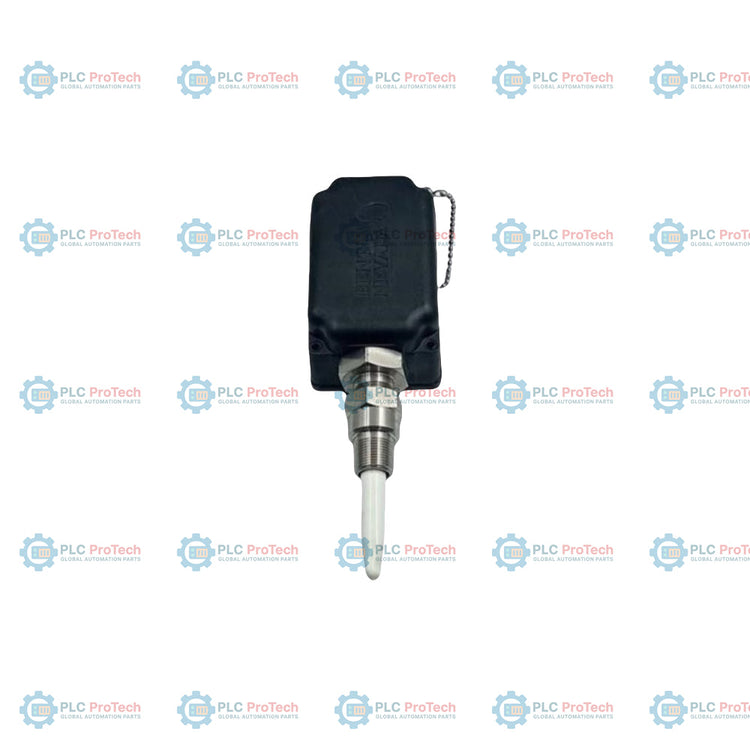

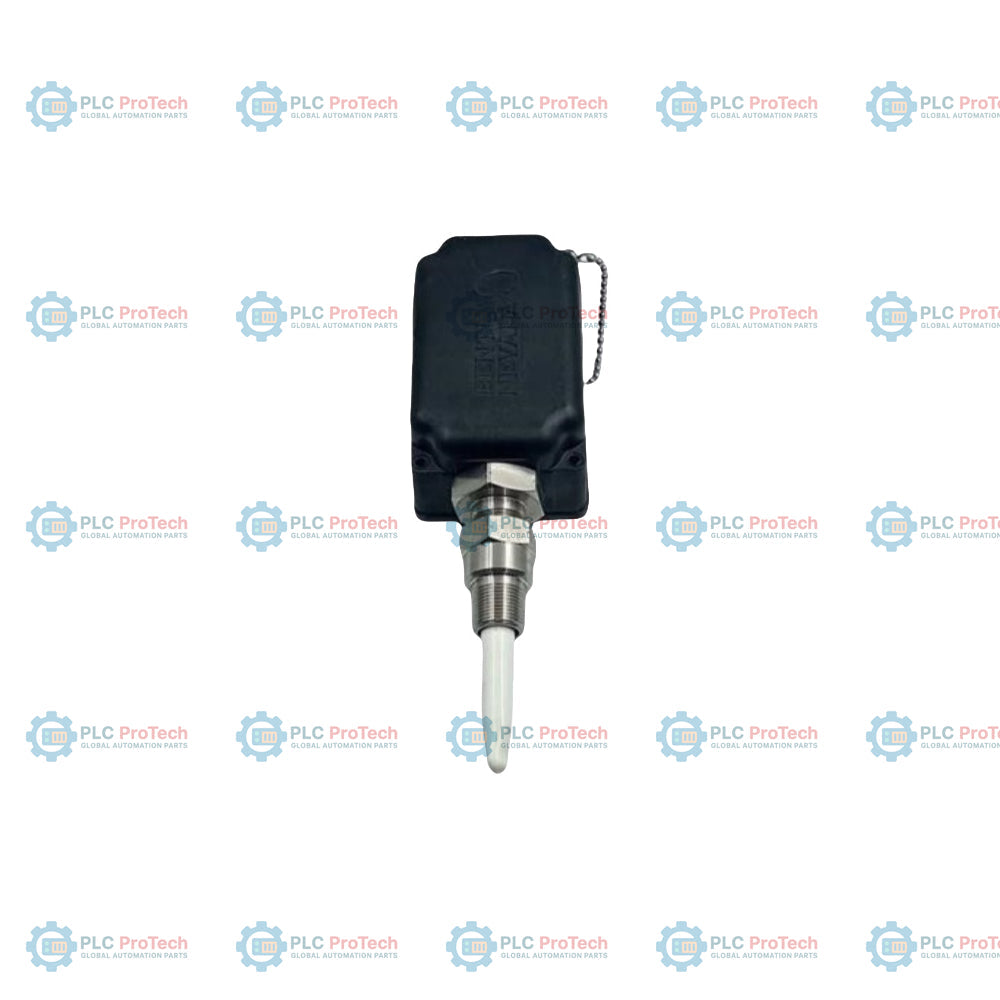

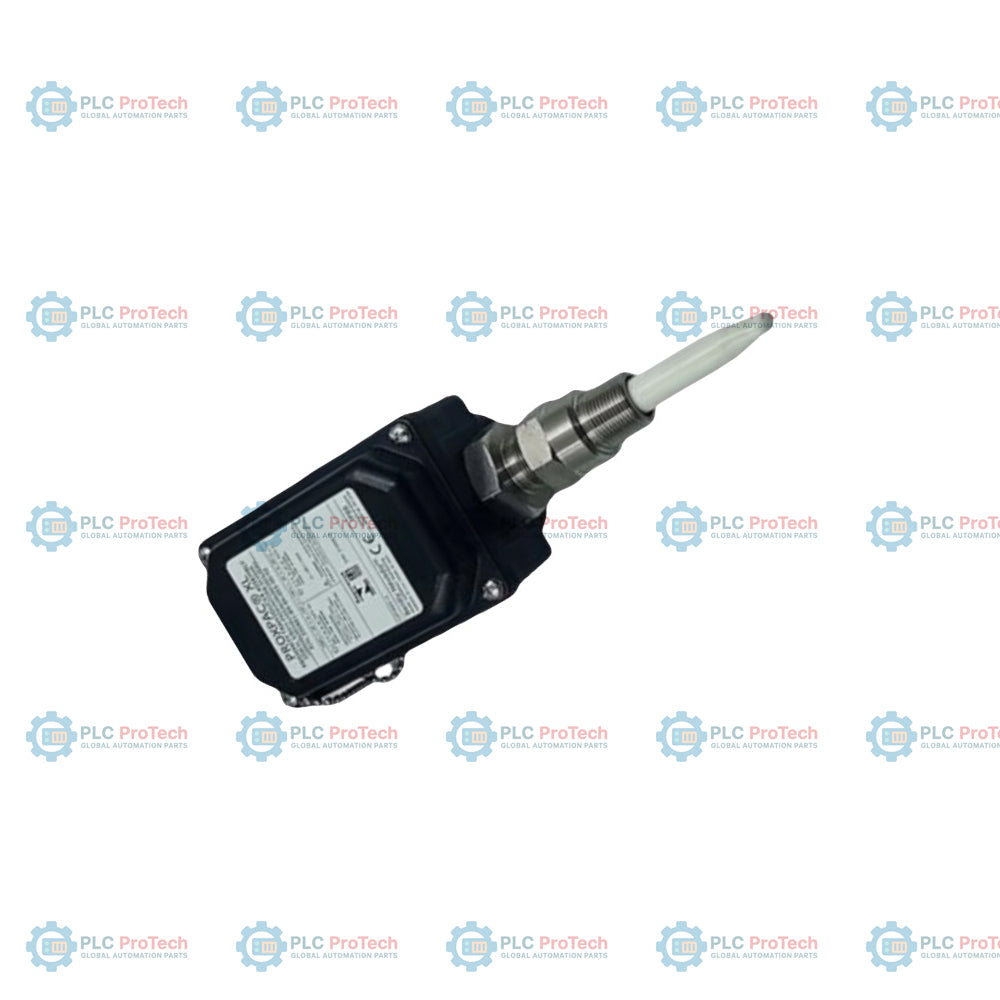

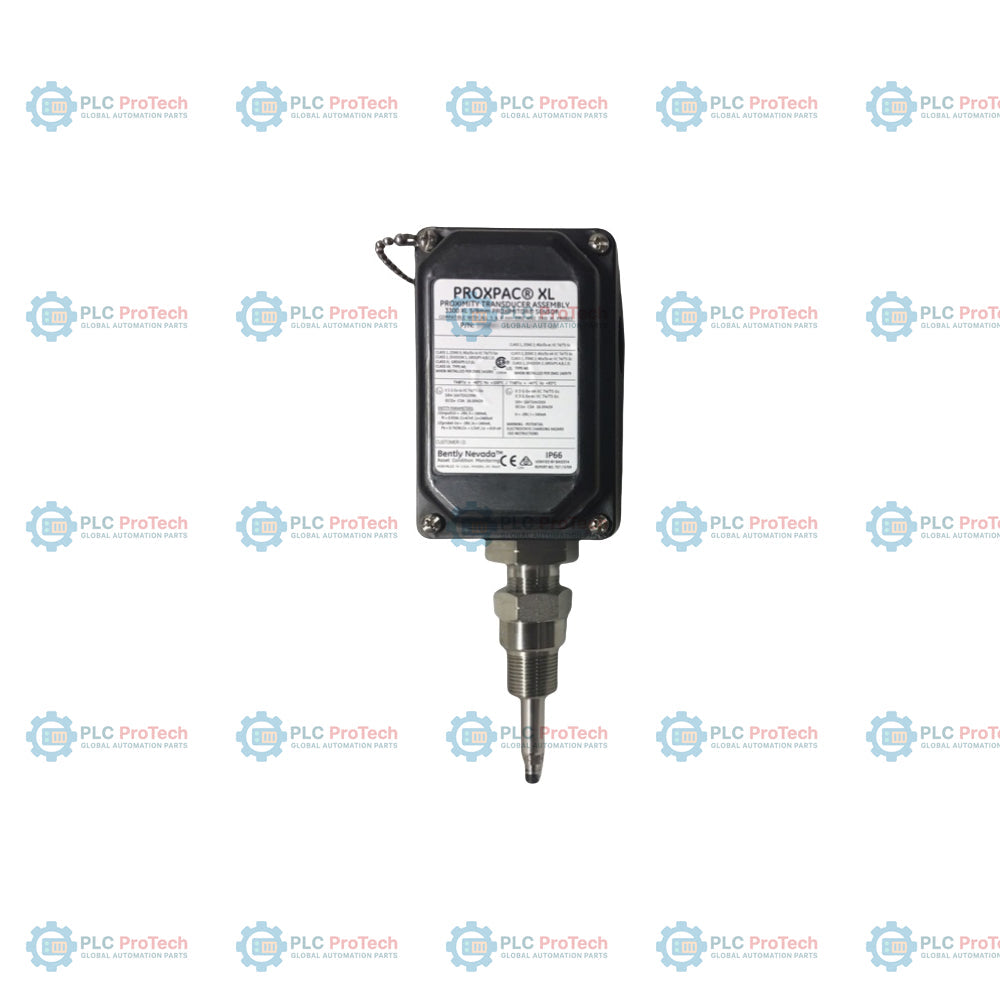

L'opzione BR (sonda 3300 XL da 8 mm con approvazioni INMETRO) e l'opzione 04 (adattatore distanziatore da 40 mm) specificano la configurazione di questo gruppo trasduttore di prossimità metrico integrato — trasduttore di prossimità PROXPAC XL 330881-BR-04-110-06-02. Il design autonomo integra un sensore Proximitor 3300 XL direttamente nel coperchio dell'alloggiamento, eliminando la necessità di cavi di prolunga separati e scatole di giunzione Proximitor esterne. Il cablaggio sul campo si collega direttamente all'interno dell'area dei morsetti, semplificando la disposizione e riducendo la complessità complessiva del cablaggio del sistema.

L'alloggiamento termoplastico in solfuro di polifenilene (PPS) stampato è rinforzato con fibre di vetro e conduttive, garantendo resistenza meccanica e dissipando le cariche elettrostatiche nelle aree pericolose. Questa configurazione include un manicotto di penetrazione della sonda da 110 mm, raccordi per conduit NPT e una filettatura di montaggio NPT 3/4-14. Funziona utilizzando la tecnologia a correnti parassite senza contatto per misurare le vibrazioni dinamiche dell'albero e la posizione assiale su macchinari rotanti industriali.

Caratteristiche

• Alloggiamento termoplastico in solfuro di polifenilene (PPS) stampato, classificato per ambienti gravosi di tipo 4X e IP66.
• Fibre di vetro e conduttive incorporate nel materiale PPS per dissipare in sicurezza le cariche elettrostatiche.
• Design autonomo con il sensore Proximitor integrato nel coperchio dell'alloggiamento, per eliminare i cavi esterni tra sonda e sensore.
• Meccanismo di regolazione con manicotto filettato, che consente fino a più o meno 12,7 mm di movimento assiale per un posizionamento preciso della distanza.
• Isolamento interno dalle vibrazioni mediante silicone cellulare extra morbido, per proteggere i componenti interni dalle vibrazioni strutturali.
• Morsetti per il cablaggio sul campo progettati per accettare fili stagnati di dimensioni da 0,2 a 1,5 mm2 (da 16 a 24 AWG).

Applicazioni

• Monitoraggio dinamico delle vibrazioni radiali dell'albero su macchinari rotanti critici.
• Misurazioni della posizione assiale dell'albero e dello spostamento assiale su macchinari industriali e per servizi pubblici.
• Applicazioni che richiedono approvazioni INMETRO (Brasile) per aree pericolose, per un funzionamento sicuro.
• Ambienti di lavorazione corrosivi o con elevata umidità, in cui è richiesta una protezione ambientale di tipo 4X e IP66.

Informazioni sull'ordine

Filettatura di montaggio 3/4-14 NPT (richiesta con adattatore distanziatore)

Linee guida per l'installazione

Il trasduttore integrato è montato mediante la filettatura 3/4-14 NPT. Il manicotto assiale consente una regolazione filettata fino a più o meno 12,7 mm per regolare con precisione la distanza della sonda prima del bloccaggio finale. Per lunghezze di penetrazione ("B" distanza e "C" penetrazione) superiori a 305 mm, è necessario installare un supporto aggiuntivo del manicotto vicino alla punta della sonda per ridurre al minimo risonanza e flessione. Terminare il cablaggio di campo all'interno del coperchio dell'alloggiamento utilizzando conduttori stagnati di sezione compresa tra 0,2 e 1,5 mm2 (da 16 a 24 AWG).

Conformità e certificazioni

• Approvazioni INMETRO (Brasile) per aree pericolose per installazioni a sicurezza intrinseca e non incendiaria.
• Conforme al marchio CE.
• Conforme alla Direttiva RoHS 2011/65/UE.
• Classificazioni di protezione ambientale IP66 e Tipo 4X.
