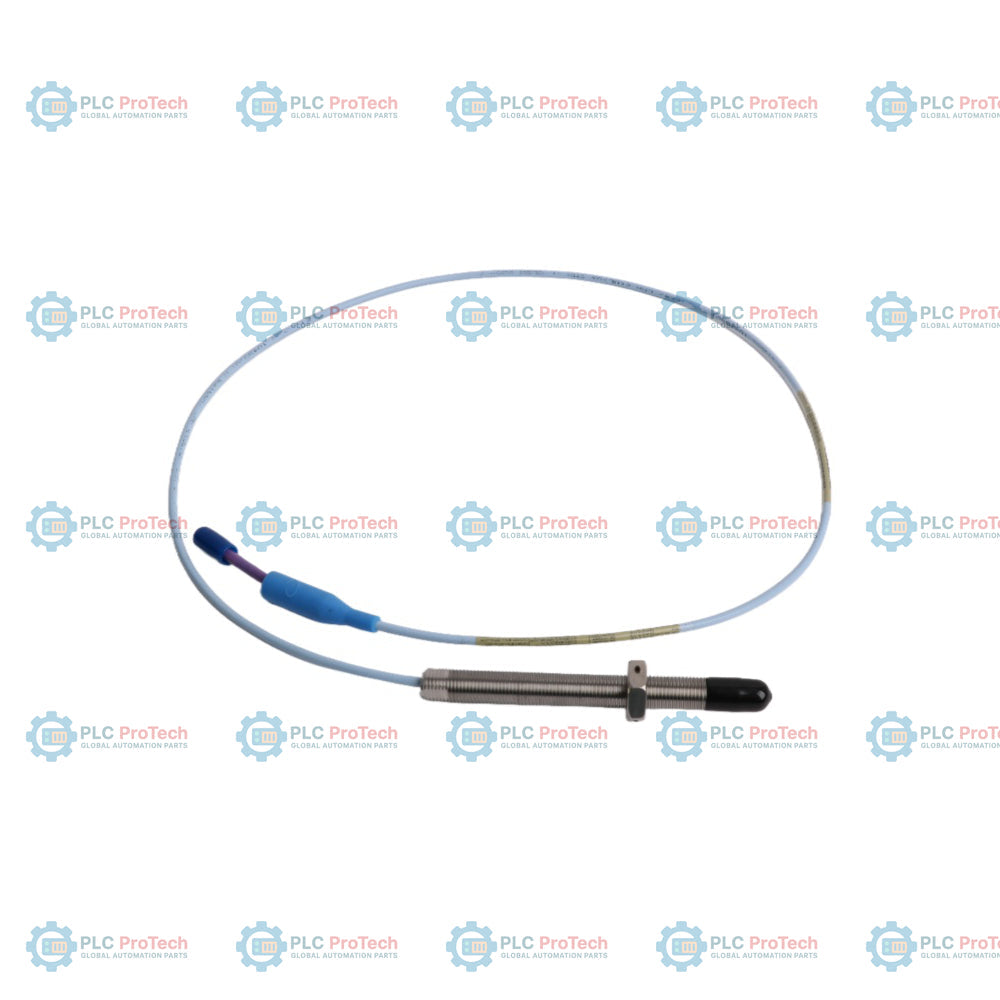

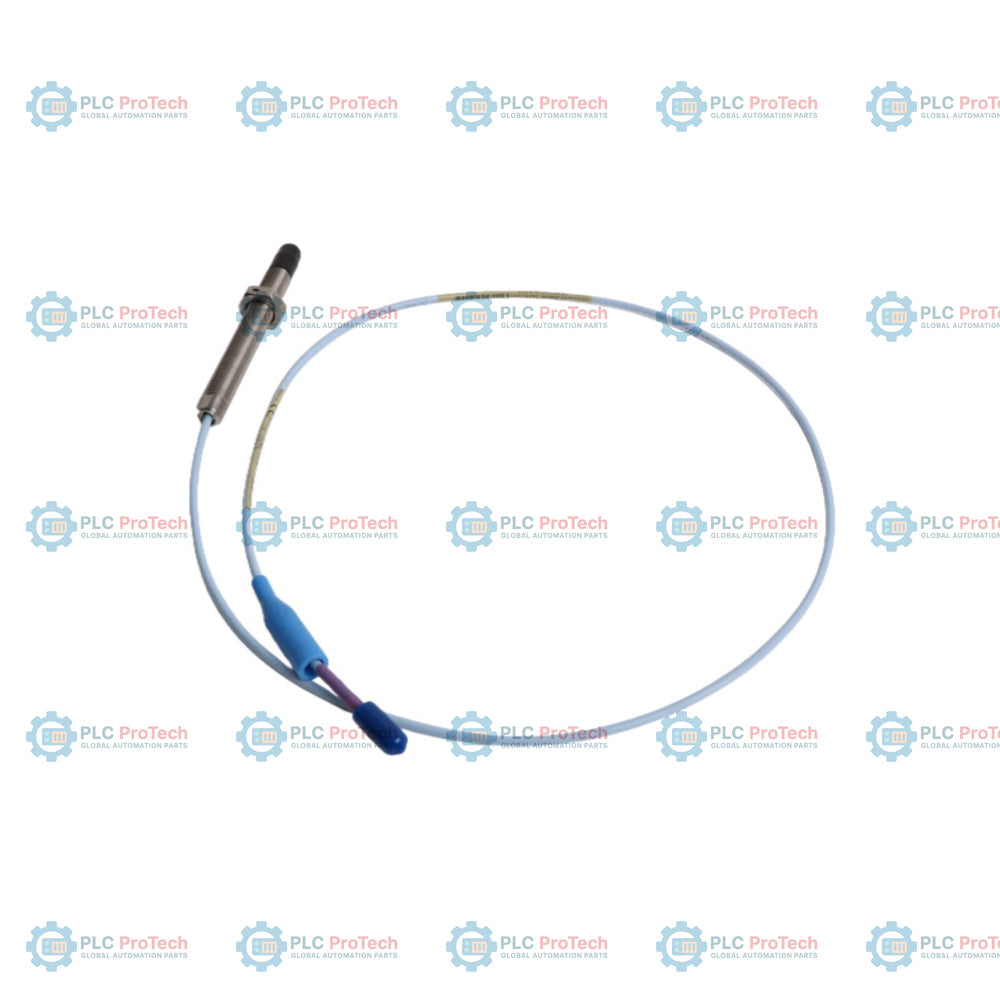

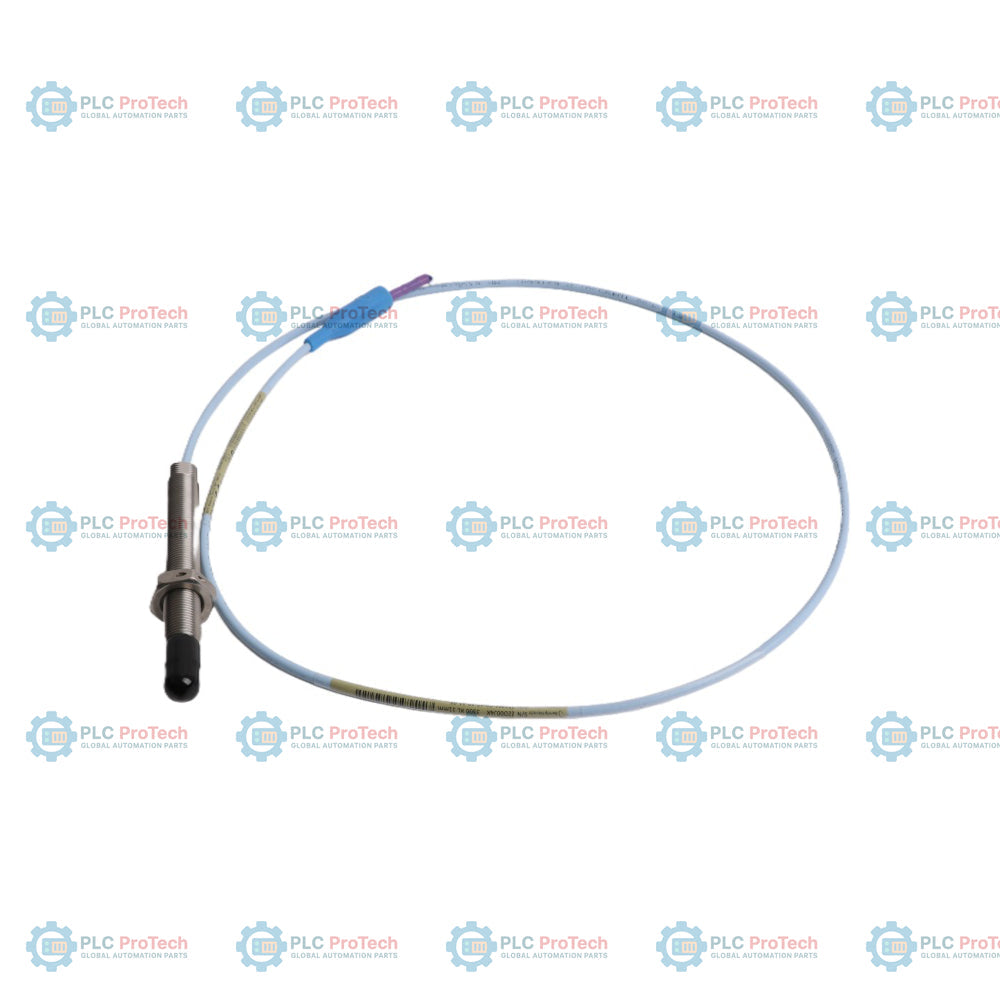

Bently Nevada 330701-00-15-10-02-05 3300 XL sonda di prossimità da 11 mm

Descrizione

L'opzione 00 (lunghezza non filettata di 0,0 pollici), l'opzione 15 (lunghezza complessiva del corpo di 1,5 pollici) e l'opzione 02 (connettore coassiale ClickLoc miniaturizzato, cavo standard) specificano questa configurazione della sonda di prossimità 3300 XL 11 mm - 330701-00-15-10-02-05Come sensore di spostamento a correnti parassite senza contatto, misura le vibrazioni dinamiche dell'albero e la posizione statica su macchinari rotanti. Il corpo in acciaio non corazzato con filettatura 1/2-20 UNF si monta direttamente su carter o staffe filettati dei macchinari per rilevare con elevata precisione il movimento dell'albero.

Questo componente del trasduttore viene utilizzato nei sistemi di monitoraggio 3300 XL 11 mm, abbinato a un cavo di prolunga 330730 per soddisfare i requisiti di calibrazione di un sensore Proximitor 330780. Combinando una sonda da 1,0 m con un cavo di prolunga da 4,0 m, il sistema raggiunge una lunghezza elettrica totale di 5,0 m. I connettori coassiali ClickLoc standard mantengono una trasmissione del segnale a bassa resistenza, mentre il dado di bloccaggio integrato con fori preforati per il filo di sicurezza favorisce il fissaggio meccanico in presenza di vibrazioni.

Caratteristiche

• Configurazione della filettatura: 1/2-20 UNF-2A, montaggio standard senza armatura protettiva.
• Lunghezza non filettata: 0,0 pollici (corpo completamente filettato) per spazi di installazione ridotti.
• Lunghezza complessiva del corpo: 1,5 pollici per l'inserimento in alloggiamenti standard per macchinari poco profondi.
• Cavo coassiale: cavo triassiale da 1,0 metro, da 75 ohm, con isolamento in copolimero di etilene propilene fluorinato (FEP).
• Tipo di connettore: connettore coassiale ClickLoc miniaturizzato senza protezione del connettore.
• Pacchetto di approvazioni: l'opzione 05 offre molteplici certificazioni per aree pericolose, tra cui CSA, ATEX e IECEx.

Applicazioni

• Misurazione delle vibrazioni e della posizione assiale dell'albero di turbine a vapore e a gas.
• Misurazione della posizione e della spinta del rotore dei compressori centrifughi.
• Monitoraggio dello spostamento dell'albero delle pompe industriali.
• Movimento dell'albero del riduttore e valutazione del runout meccanico dinamico.
• Riferimento di fase Keyphasor e misurazioni della velocità su macchinari rotanti.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Per posizionare la sonda è necessario impostare il traferro standard di 2,5 mm (100 mil) utilizzando un voltmetro per misurare la corrispondente tensione di polarizzazione in uscita di -10 Vcc. Le sonde filettate standard con attacco 1/2-20 UNF devono essere bloccate in posizione utilizzando il controdado fornito. Il controdado presenta fori preforati per il filo di sicurezza, per impedirne la rotazione accidentale. Il raggio minimo di curvatura del cavo della sonda è di 25,4 mm (1,0 pollice) per proteggere i conduttori triassiali interni. Serrare manualmente i connettori coassiali ClickLoc; non superare 0,565 N-m (5 in-lb) di coppia se si utilizzano utensili meccanici. L'esposizione della sonda a temperature inferiori a -34 °C (-30 °F) può causare un guasto prematuro della tenuta di pressione.

Conformità e certificazioni

Approvato secondo l'Opzione 05 (approvazioni multiple) per aree pericolose, con certificazioni CSA, ATEX e IECEx. Per installazioni a sicurezza intrinseca (Ex ia IIC T4/T5 Ga), installare il sistema con barriere Zener o isolatori galvanici approvati secondo il disegno Bently Nevada 141092. Per installazioni non incendive (Ex nA/ec IIC T4/T5 Gc), fare riferimento al disegno 140979. Il prodotto è conforme alla Direttiva EMC europea 2014/30/UE, alla norma EN 61000-6-2 (immunità per ambienti industriali), alla norma EN 61000-6-4 (emissioni per ambienti industriali) e alla Direttiva RoHS 2011/65/UE.
