Descrizione

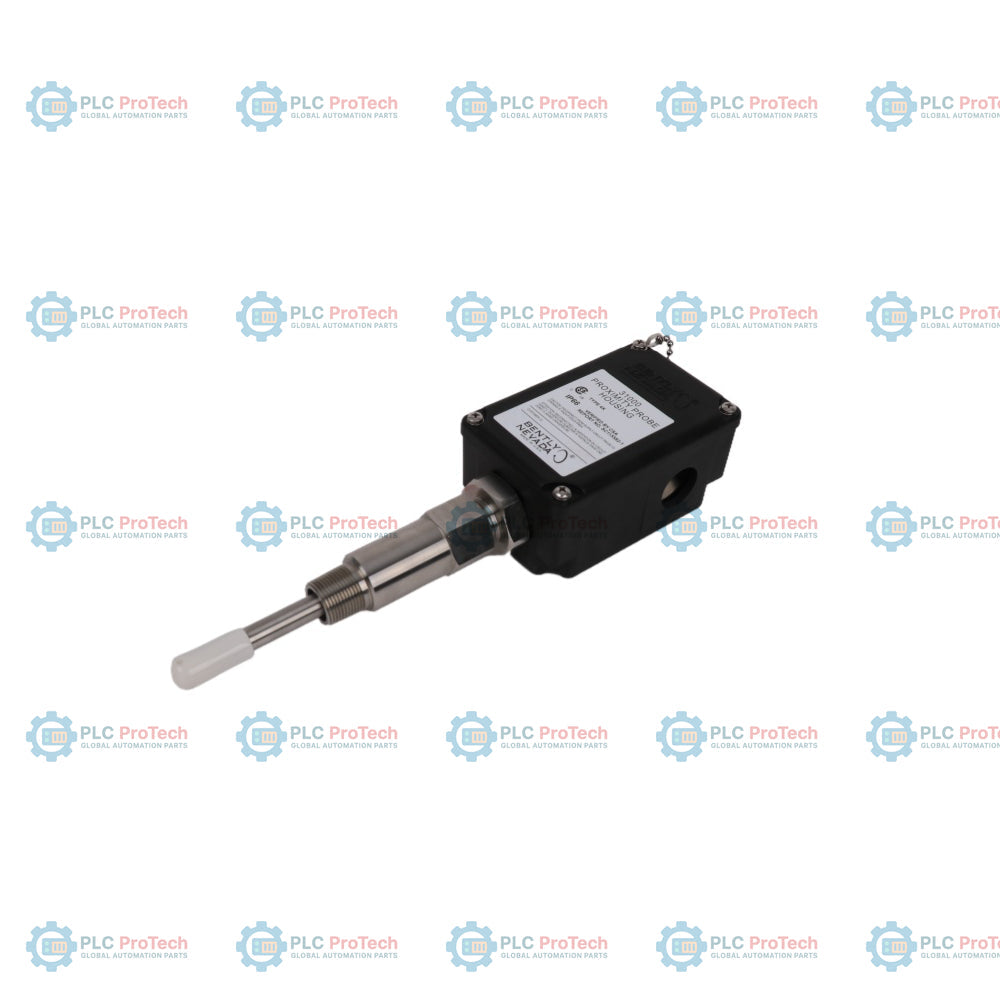

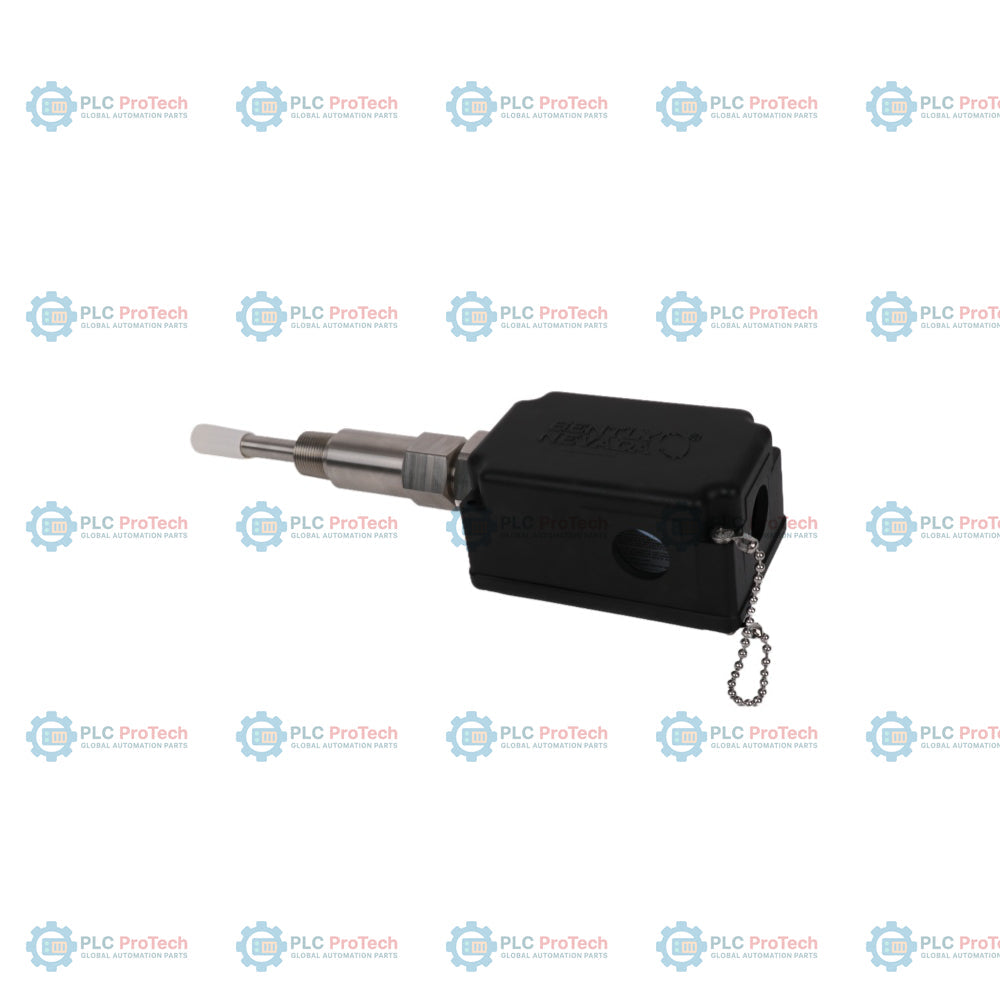

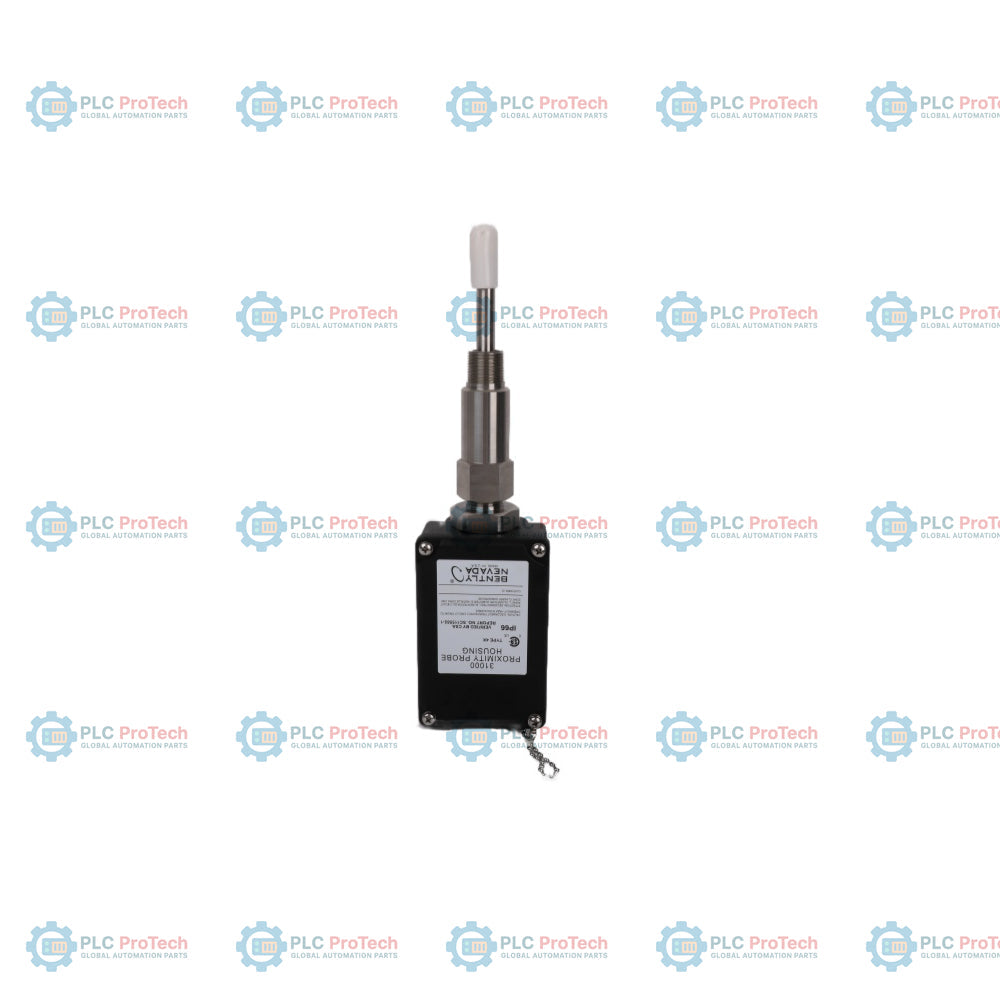

330881-BR-04-70-03-02 specifica una configurazione metrica del trasduttore di prossimità Bently Nevada PROXPAC XL, che integra una sonda da 8 mm con molteplici certificazioni per aree pericolose (opzione BR) in un assemblaggio protettivo autonomo. Questa configurazione integrata abbina una sonda 3300 XL da 8 mm e un sensore Proximitor 3300 XL all’interno di un unico alloggiamento in solfuro di polifenilene (PPS), montato sulla macchina. Questo approccio progettuale elimina la necessità di cavi di prolunga esterni e di alloggiamenti Proximitor autonomi, consentendo al cablaggio di campo di passare direttamente dall’alloggiamento al sistema di monitoraggio.

Per una regolazione e un allineamento meccanici precisi, questa variante presenta un adattatore distanziatore da 40 mm (opzione 04) e una lunghezza di penetrazione della sonda di 70 mm (opzione 70). L’integrità ambientale è garantita dal corpo in PPS rinforzato con fibre di vetro e conduttive, che dissipa efficacemente le cariche elettrostatiche ed è classificato per ambienti IP66 e NEMA Type 4X. Questa specifica configurazione metrica viene fornita con un raccordo M20 e due tappi ciechi (opzione 03) per l’ingresso del conduit elettrico e utilizza una filettatura 3/4-14 NPT (opzione 02) per il fissaggio sicuro al carter della macchina.

Caratteristiche

• Design integrato dell’assemblaggio: combina una sonda 3300 XL da 8 mm e un sensore Proximitor all’interno di un unico involucro, eliminando i cavi di prolunga separati e gli alloggiamenti remoti dedicati per il trasmettitore.
• Molteplici certificazioni per aree pericolose: l’opzione BR (il designatore corrispondente all’opzione 28 nella documentazione metrica Bently Nevada) certifica l’assemblaggio per le classificazioni di aree pericolose ATEX, IECEx e CSA.
• Profondità regolabile: include un manicotto di penetrazione della sonda da 70 mm (opzione 70) e un adattatore distanziatore da 40 mm (opzione 04) per il posizionamento preciso della punta del sensore.
• Alloggiamento in PPS resistente alla corrosione: il materiale termoplastico stampato, rinforzato con fibre di vetro e conduttive, offre un’elevata resistenza agli agenti chimici, ai raggi UV e agli urti, oltre a dissipare le cariche elettrostatiche.
• Gradi di protezione IP66 e Type 4X: progettato per il montaggio diretto sulla macchina in ambienti industriali gravosi, offre un’elevata protezione contro umidità, polvere e lavaggi.
• Ingressi per conduit protetti: include un raccordo di connessione M20 e due tappi (opzione 03) per impedire l’ingresso di agenti ambientali nelle porte di ingresso dei cavi.

Applicazioni

Il sistema viene utilizzato per misurare in continuo, senza contatto, le vibrazioni dell’albero e la posizione assiale dei macchinari rotanti. Le applicazioni tipiche includono:

• Turbine a vapore e turbine a gas nelle centrali elettriche.
• Compressori centrifughi e pompe in impianti petroliferi, del gas e petrolchimici.
• Grandi ventilatori industriali, soffianti e riduttori.
• Luoghi soggetti a condizioni gravose o con spazio limitato, in cui non è possibile installare facilmente alloggiamenti Proximitor remoti.

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

• Messa a terra sul campo: Il rivestimento interno di messa a terra e la piastra di ritenuta devono essere collegati correttamente. Collegare lo schermo del cablaggio di campo esclusivamente all'estremità del monitor per eliminare potenziali interferenze dovute a loop di massa.
• Integrità della filettatura: Utilizzare la filettatura di montaggio 3/4-14 NPT per l'innesto nella carcassa della macchina. Applicare una coppia standard di 39,3 N-m (350 in-lb) sul controdado e di 29,5 N-m (260 in-lb) sul dado di ritenuta.
• Distanza obiettivo di calibrazione: Impostare la distanza consigliata a 1,27 mm (50 mil) per stabilire la tensione di polarizzazione centrale nominale di -10 Vdc entro la finestra di misura lineare di 2 mm.
• Ingressi per conduit: Avvitare saldamente il raccordo M20 fornito. Chiudere tutte le porte di ingresso inutilizzate con i tappi ciechi forniti per preservare la tenuta ambientale IP66 e NEMA Tipo 4X.

Conformità e certificazioni

• Marchio CE: Sì
• Protezione contro l'ingresso: IP66 (verificata da BASEEFA) e NEMA Tipo 4X
• Omologazioni per aree pericolose (opzione BR): certificato ATEX, IECEx e CSA per applicazioni intrinsecamente sicure di Classe I Divisione 1 (Gruppi A, B, C, D) ed Ex ia IIC T4/T5 Ga, se installato secondo il disegno Bently Nevada 141092.
