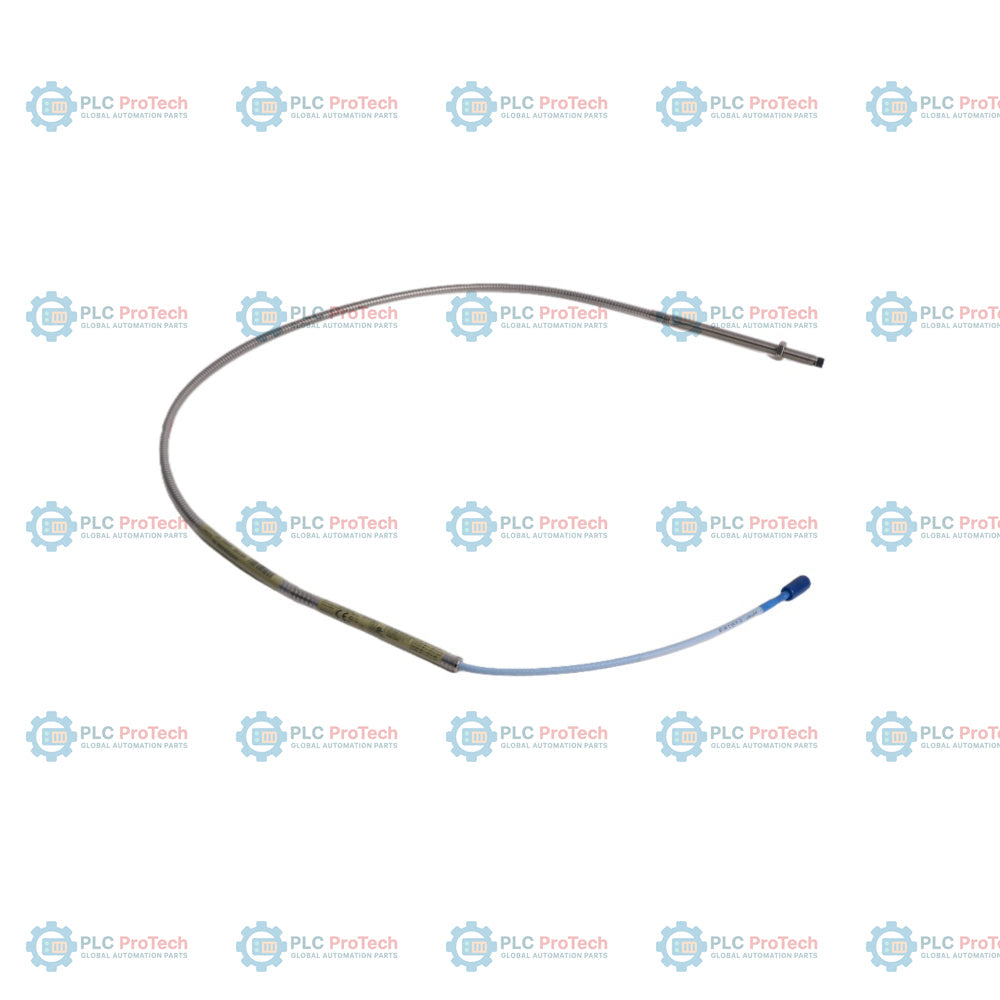

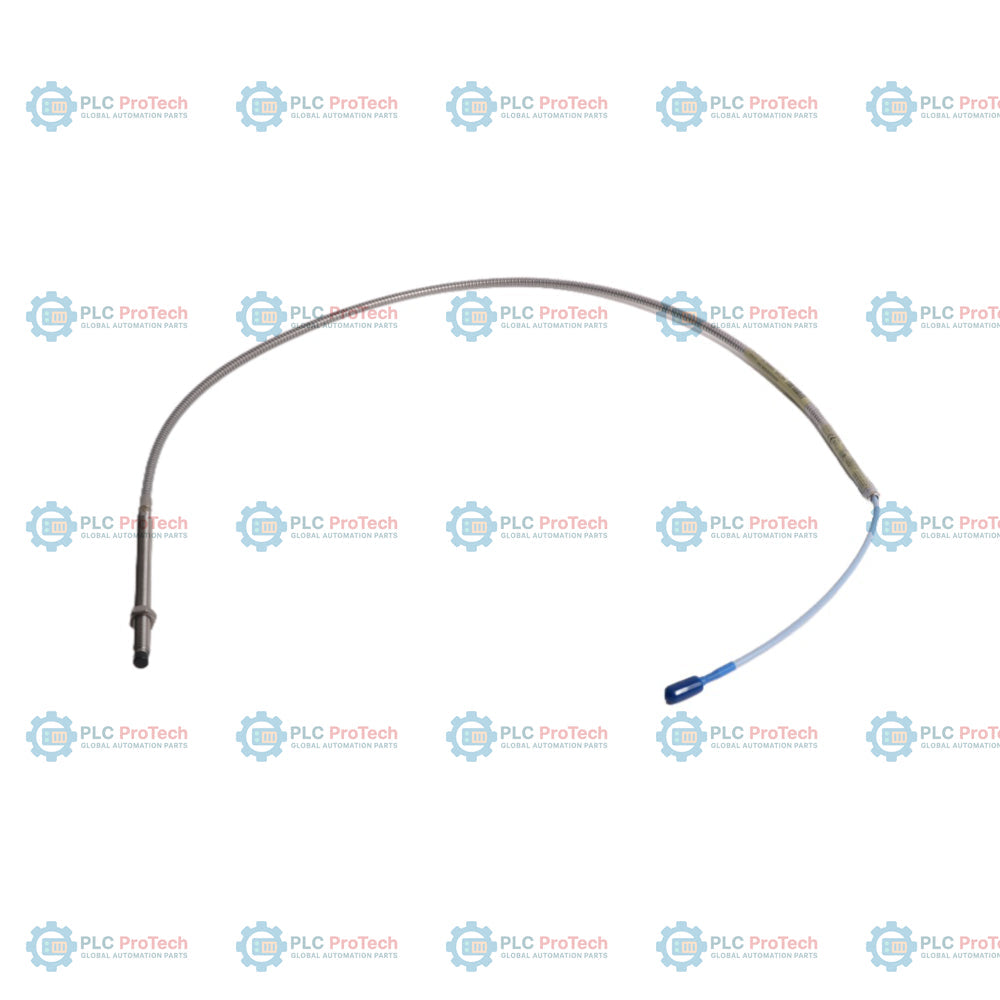

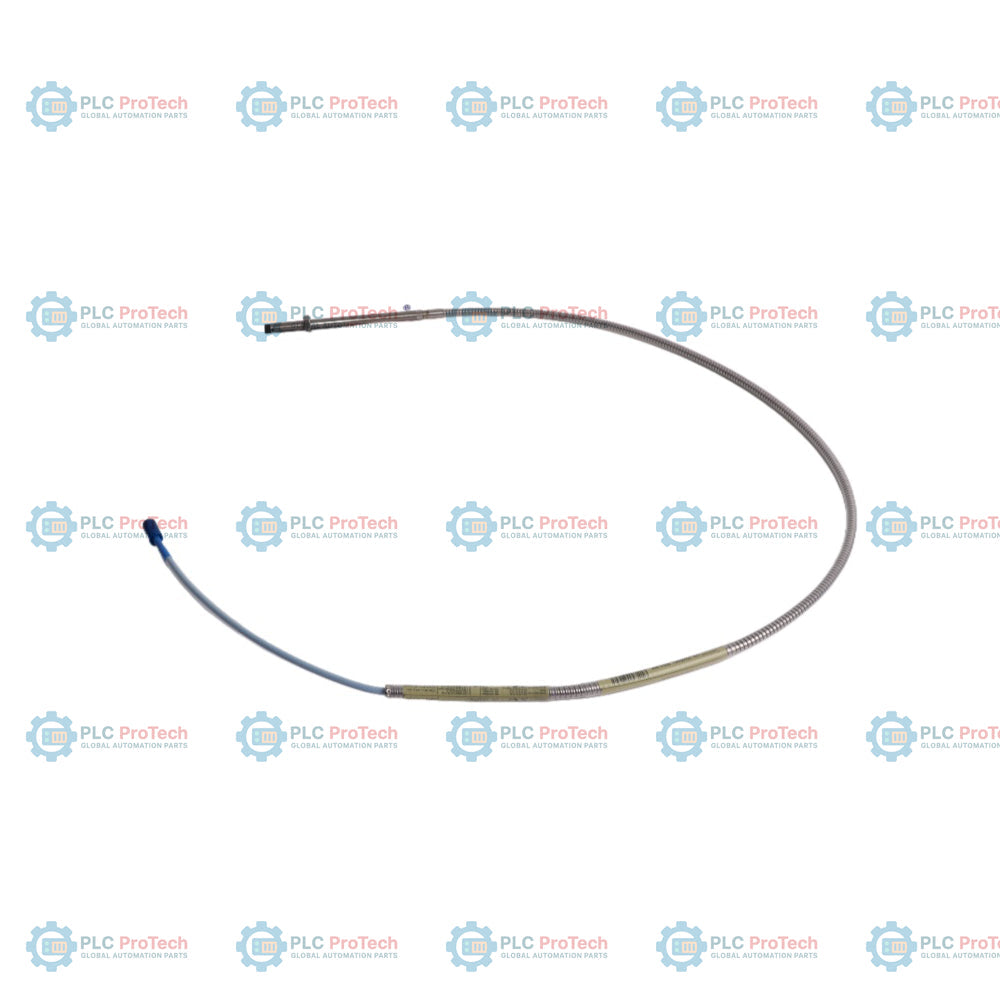

330102-00-50-10-02-05: Sonda di prossimità 3300 XL da 8 mm con filettatura 3/8-24 UNF, armatura in acciaio inossidabile, lunghezza non filettata completamente filettata di 0,0 in (opzione 00), lunghezza complessiva del corpo di 5,0 in (opzione 50), lunghezza totale di 1,0 m (opzione 10) e connettore coassiale ClickLoc standard (opzione 02) con approvazioni ATEX, IECEx e CSA (opzione 05).
A differenza delle configurazioni standard senza armatura, come la 330101, la 330102 include una protezione flessibile in acciaio inossidabile, che la rende adatta ad ambienti soggetti a forti sollecitazioni meccaniche o abrasioni. È progettata per funzionare insieme a un sensore Proximitor 3300 XL e a un cavo di prolunga standard, formando un sistema completo di prossimità a correnti parassite senza contatto.
Le applicazioni tipiche includono la misurazione senza contatto delle vibrazioni dell'albero, della posizione assiale e della velocità su macchinari rotanti di grandi dimensioni. È ampiamente utilizzata nei settori della generazione di energia, della lavorazione chimica, del petrolio e del gas e del trattamento delle acque reflue per monitorare turbine a vapore, turbine a gas, compressori centrifughi, compressori alternativi, pompe industriali e riduttori.
| Segmento dell'opzione | Codice su questo SKU | Descrizione |
|---|---|---|
| Numero di parte ordinabile | 330102-00-50-10-02-05 | Sonda di prossimità 3300 XL da 8 mm, filettatura 3/8-24 UNF, con armatura in acciaio inossidabile |
| A - Lunghezza non filettata | 00 | 0,0 in (0 mm) di lunghezza non filettata (corpo completamente filettato) |
| B - Lunghezza complessiva del corpo | 50 | Lunghezza complessiva del corpo di 5,0 in (127 mm) |
| C - Lunghezza totale | 10 | Lunghezza totale di 1,0 metro (3,3 piedi) |
| D - Connettore e cavo | 02 | Connettore coassiale ClickLoc miniaturizzato, cavo standard |
| E - Approvazione dell'ente | 05 | Approvazioni CSA, ATEX, IECEx |
| Produttore | Bently Nevada (Baker Hughes) |
| Numero di parte / SKU | 330102-00-50-10-02-05 |
| Serie del sistema | Sistema di trasduttore di prossimità 3300 XL da 8 mm |
| Dimensione della filettatura | 3/8-24 UNF-2A |
| Materiale dell'armatura | Armatura flessibile in acciaio inossidabile |
| Diametro della punta della sonda | 8,0 mm (0,31 in) |
| Lunghezza non filettata | 0,0 in (0 mm) |
| Lunghezza complessiva del corpo | 5,0 in (127 mm) |
| Lunghezza totale | 1,0 metro (3,3 piedi) |
| Tipo di connettore | ClickLoc coassiale miniaturizzato |
| Temperatura di esercizio | Da -52 °C a +177 °C (da -62 °F a +350 °F) |
| Compatibilità con il materiale target | Acciaio AISI 4140 (standard) |
| Resistenza CC nominale | 7,59 ohm +/- 0,50 ohm (tra conduttore centrale e conduttore esterno) |
| Dimensioni | 150 mm x 150 mm x 25 mm (A x L x P) |
| Peso | 0,25 kg |
| Elemento di interfaccia | Dettagli |
|---|---|
| Tipo di connettore | Connettore coassiale ClickLoc maschio miniaturizzato |
| Conduttore centrale | Percorso del segnale |
| Conduttore esterno | Connessione dello schermo comune |
Durante l'installazione della sonda, assicurarsi di rispettare le procedure di montaggio standard. Serrare il corpo della sonda ai limiti di coppia consigliati e non superare la lunghezza massima di innesto della filettatura di 0.563 in (14,3 mm) per evitare il grippaggio. Mantenere un raggio di curvatura minimo di 25,4 mm (1,0 in) per la guaina del cavo armato. La punta della sonda deve essere mantenuta a una distanza minima dai metalli adiacenti, con un diametro di distanza in vista laterale di 40 mm (1,6 in), per evitare interferenze nella misurazione.
| Norma / Approvazione | Dettagli della classificazione |
|---|---|
| Approvazioni CSA, ATEX, IECEx (opzione 05) | A sicurezza intrinseca per Classe I, Zona 0, Gruppi A, B, C, D (Ex ia IIC T5...T1 Ga) e a prova di accensione (Ex nA/ec IIC T5...T1 Gc) se installato secondo i disegni |
| Direttiva CE / EMC | Conforme a EN 61000-6-2 (immunità industriale) e EN 61000-6-4 (emissioni industriali) |
| Direttiva RoHS | Conforme alla direttiva europea 2011/65/UE e alla normativa China RoHS |
| Sicurezza funzionale | Idoneo per SIL 2 (HFT = 0), SIL 3 (HFT = 1) |
Global Express Shipping
Returns & Warranty
Manufacturer: Bently Nevada
Product No.: 330102-00-50-10-02-05
Country of origin:United States
Product Type: 3300 XL 8 mm Sonda di prossimità
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 250g
Dimensions: 150 mm x 150 mm x 25 mm (H x W x D)
Shipping port: Xiamen
Warranty: 12 months
330102-00-50-10-02-05: Sonda di prossimità 3300 XL da 8 mm con filettatura 3/8-24 UNF, armatura in acciaio inossidabile, lunghezza non filettata completamente filettata di 0,0 in (opzione 00), lunghezza complessiva del corpo di 5,0 in (opzione 50), lunghezza totale di 1,0 m (opzione 10) e connettore coassiale ClickLoc standard (opzione 02) con approvazioni ATEX, IECEx e CSA (opzione 05).
A differenza delle configurazioni standard senza armatura, come la 330101, la 330102 include una protezione flessibile in acciaio inossidabile, che la rende adatta ad ambienti soggetti a forti sollecitazioni meccaniche o abrasioni. È progettata per funzionare insieme a un sensore Proximitor 3300 XL e a un cavo di prolunga standard, formando un sistema completo di prossimità a correnti parassite senza contatto.
Le applicazioni tipiche includono la misurazione senza contatto delle vibrazioni dell'albero, della posizione assiale e della velocità su macchinari rotanti di grandi dimensioni. È ampiamente utilizzata nei settori della generazione di energia, della lavorazione chimica, del petrolio e del gas e del trattamento delle acque reflue per monitorare turbine a vapore, turbine a gas, compressori centrifughi, compressori alternativi, pompe industriali e riduttori.
| Segmento dell'opzione | Codice su questo SKU | Descrizione |
|---|---|---|
| Numero di parte ordinabile | 330102-00-50-10-02-05 | Sonda di prossimità 3300 XL da 8 mm, filettatura 3/8-24 UNF, con armatura in acciaio inossidabile |
| A - Lunghezza non filettata | 00 | 0,0 in (0 mm) di lunghezza non filettata (corpo completamente filettato) |
| B - Lunghezza complessiva del corpo | 50 | Lunghezza complessiva del corpo di 5,0 in (127 mm) |
| C - Lunghezza totale | 10 | Lunghezza totale di 1,0 metro (3,3 piedi) |
| D - Connettore e cavo | 02 | Connettore coassiale ClickLoc miniaturizzato, cavo standard |
| E - Approvazione dell'ente | 05 | Approvazioni CSA, ATEX, IECEx |
| Produttore | Bently Nevada (Baker Hughes) |
| Numero di parte / SKU | 330102-00-50-10-02-05 |
| Serie del sistema | Sistema di trasduttore di prossimità 3300 XL da 8 mm |
| Dimensione della filettatura | 3/8-24 UNF-2A |
| Materiale dell'armatura | Armatura flessibile in acciaio inossidabile |
| Diametro della punta della sonda | 8,0 mm (0,31 in) |
| Lunghezza non filettata | 0,0 in (0 mm) |
| Lunghezza complessiva del corpo | 5,0 in (127 mm) |
| Lunghezza totale | 1,0 metro (3,3 piedi) |
| Tipo di connettore | ClickLoc coassiale miniaturizzato |
| Temperatura di esercizio | Da -52 °C a +177 °C (da -62 °F a +350 °F) |
| Compatibilità con il materiale target | Acciaio AISI 4140 (standard) |
| Resistenza CC nominale | 7,59 ohm +/- 0,50 ohm (tra conduttore centrale e conduttore esterno) |
| Dimensioni | 150 mm x 150 mm x 25 mm (A x L x P) |
| Peso | 0,25 kg |
| Elemento di interfaccia | Dettagli |
|---|---|
| Tipo di connettore | Connettore coassiale ClickLoc maschio miniaturizzato |
| Conduttore centrale | Percorso del segnale |
| Conduttore esterno | Connessione dello schermo comune |
Durante l'installazione della sonda, assicurarsi di rispettare le procedure di montaggio standard. Serrare il corpo della sonda ai limiti di coppia consigliati e non superare la lunghezza massima di innesto della filettatura di 0.563 in (14,3 mm) per evitare il grippaggio. Mantenere un raggio di curvatura minimo di 25,4 mm (1,0 in) per la guaina del cavo armato. La punta della sonda deve essere mantenuta a una distanza minima dai metalli adiacenti, con un diametro di distanza in vista laterale di 40 mm (1,6 in), per evitare interferenze nella misurazione.
| Norma / Approvazione | Dettagli della classificazione |
|---|---|
| Approvazioni CSA, ATEX, IECEx (opzione 05) | A sicurezza intrinseca per Classe I, Zona 0, Gruppi A, B, C, D (Ex ia IIC T5...T1 Ga) e a prova di accensione (Ex nA/ec IIC T5...T1 Gc) se installato secondo i disegni |
| Direttiva CE / EMC | Conforme a EN 61000-6-2 (immunità industriale) e EN 61000-6-4 (emissioni industriali) |
| Direttiva RoHS | Conforme alla direttiva europea 2011/65/UE e alla normativa China RoHS |
| Sicurezza funzionale | Idoneo per SIL 2 (HFT = 0), SIL 3 (HFT = 1) |
