Descrizione

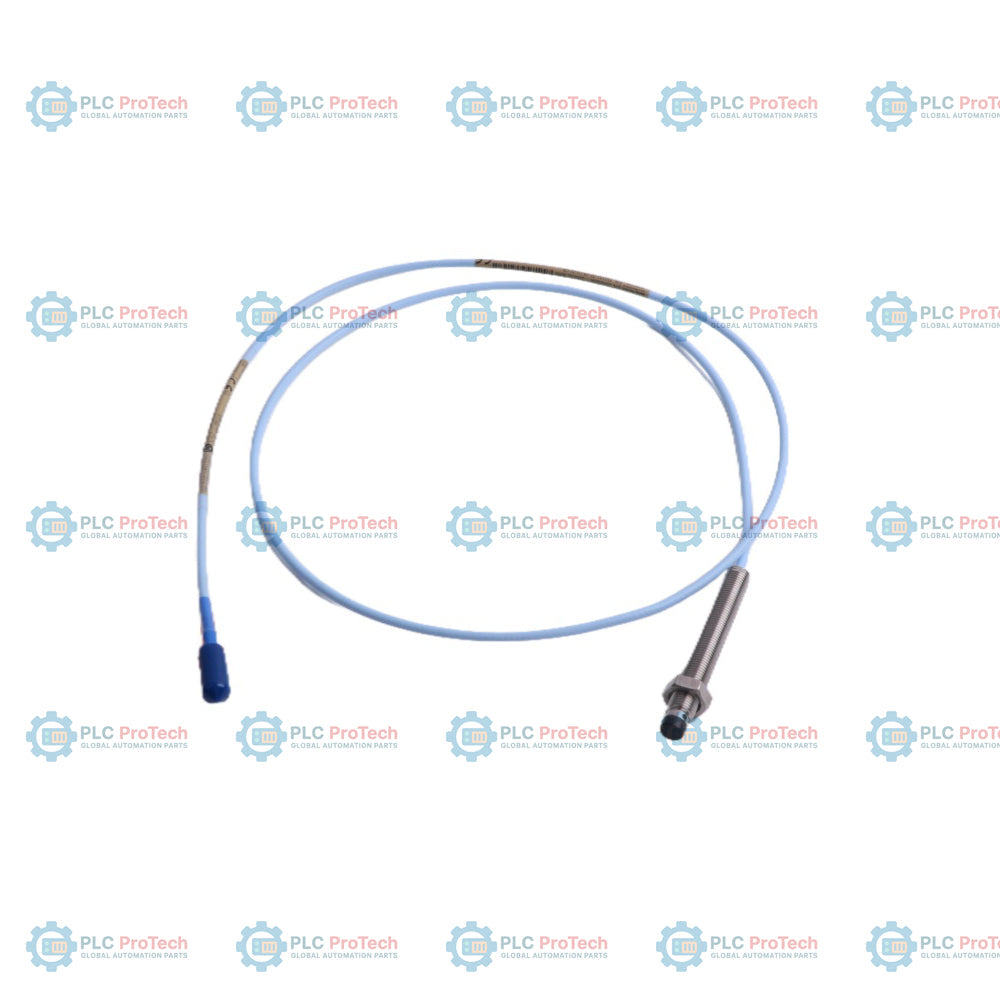

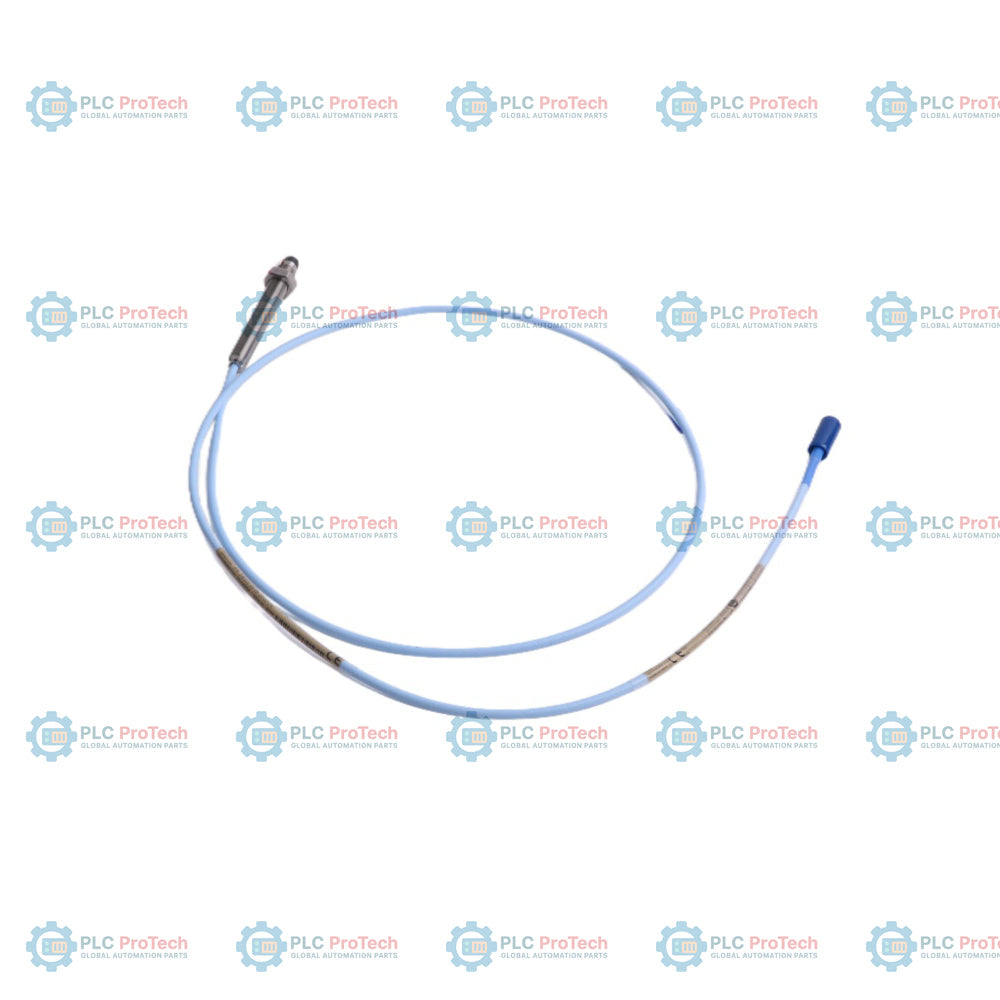

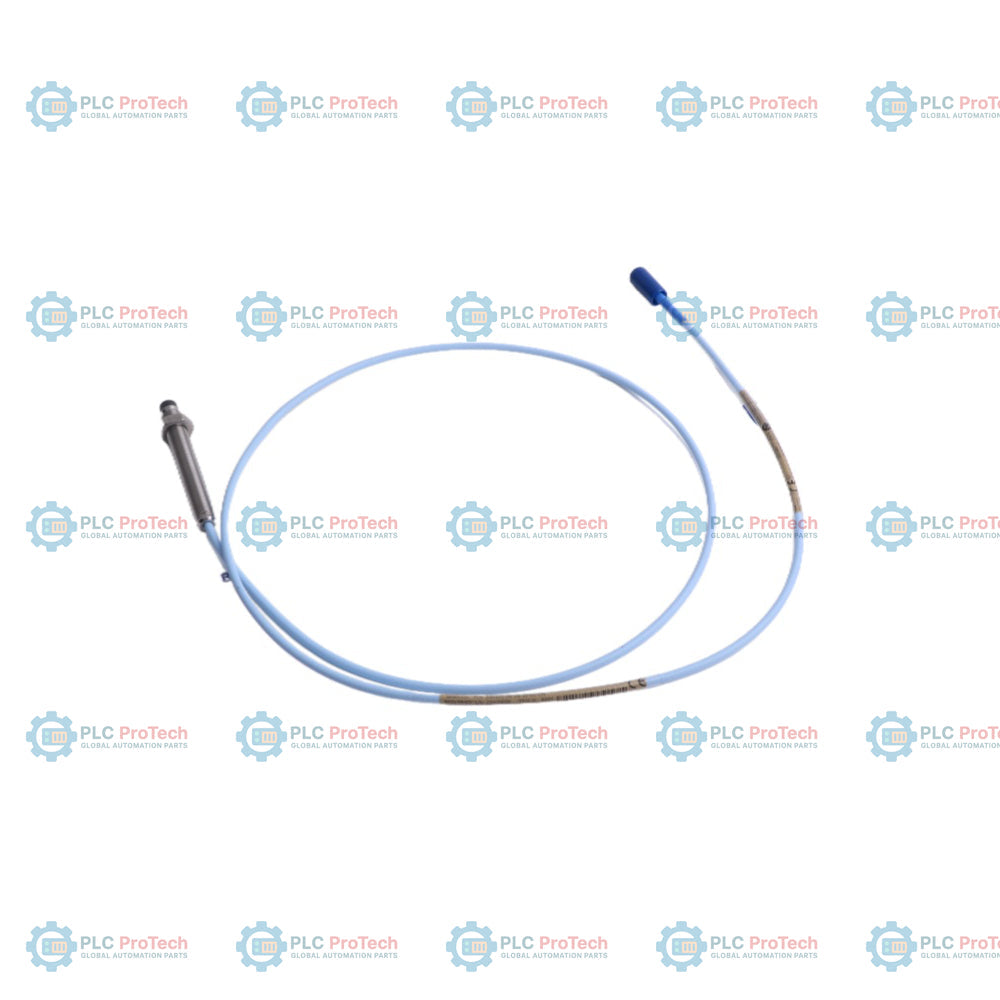

Il Bently Nevada 330101-00-26-10-02-05 è una sonda di prossimità da 8 mm senza contatto ad alte prestazioni, progettata per la protezione di macchinari critici e per catene di monitoraggio delle condizioni. Questa configurazione specifica è caratterizzata da un corpo completamente filettato in acciaio inossidabile lungo 2,6 pollici (lunghezza non filettata di 0,0 pollici) e da un cavo standard integrato non armato da 1,0 metri (3,3 piedi). Terminata con un connettore coassiale ClickLoc miniaturizzato, è ottimizzata per l'installazione diretta in alloggiamenti dei cuscinetti, carter delle macchine o sedi ravvicinate in cui non è necessaria una protezione dall'abrasione meccanica. Abbinato a un sensore Proximitor 3300 XL e a un cavo di prolunga compatibili, questo trasduttore a correnti parassite fornisce misurazioni dello spostamento estremamente accurate e ripetibili per alberi di turbine a vapore e a gas, rotori di compressori e sistemi di monitoraggio delle vibrazioni dei generatori. Questa configurazione include l'opzione per enti -05, che la rende certificata secondo gli standard ATEX, IECEx e CSA per un impiego sicuro in aree pericolose.

Caratteristiche

• Corpo completamente filettato: Una lunghezza non filettata di 0,0 pollici abbinata a una lunghezza complessiva del corpo di 2,6 pollici offre la massima versatilità nella profondità di montaggio in sedi delle macchine poco profonde o filettate.
• Cavo integrato da 1,0 metri: Il cavo standard triassiale non armato offre la massima flessibilità per un instradamento ordinato all'interno di condotti protettivi o involucri delle macchine.
• Connessione coassiale ClickLoc: Dotato di un connettore coassiale maschio ClickLoc miniaturizzato (opzione 02), progettato per una connessione robusta e senza utensili ai cavi di prolunga 3300 XL.
• Certificazione per aree pericolose: Pienamente certificato secondo le approvazioni CSA, ATEX e IECEx (opzione -05) per il funzionamento a sicurezza intrinseca in ambienti industriali.
• Punta stampata in PPS: Robusta punta della sonda da 8 mm, realizzata in solfuro di polifenilene (PPS), per una resistenza superiore alle alte temperature, all'erosione chimica e agli urti fisici.
• Sicurezza TipLoc e CableLoc: Realizzato con tecniche di stampaggio brevettate da Bently Nevada per garantire un legame meccanico estremamente solido tra la punta della sonda, il corpo e la guaina del cavo FEP.

Applicazioni

• Vibrazioni di turbine e compressori: Misurazioni delle vibrazioni radiali e della posizione assiale dell'albero su turbine a vapore/gas, turbocompressori e riduttori ad alta velocità critici.
• Monitoraggio della posizione assiale: Misurazione diretta dello spostamento assiale del rotore per prevenire guasti catastrofici dei cuscinetti.
• Installazioni protette da condotto: Particolarmente adatto per installazioni in cui i cavi vengono fatti passare attraverso condotti rigidi o flessibili dedicati, rendendo superflua la pesante armatura metallica.
• Ambienti con gas esplosivi: Installazione sicura in raffinerie petrolchimiche, impianti di trattamento del gas naturale e centrali elettriche.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Regolazione della distanza: Calibrare e regolare fisicamente la distanza della sonda utilizzando un micrometro o un voltmetro per leggere -9 Vdc al centro dell'intervallo di monitoraggio lineare.
• Limiti di coppia: Non superare la coppia massima nominale di installazione di 11.2 Nm (100 in-lbf) per le sonde standard montate anteriormente, per evitare la deformazione dell'involucro.
• Limiti di innesto della filettatura: Mantenere l'innesto massimo della filettatura al di sotto di 0.563 inches (14.3 mm) per evitare il possibile grippaggio della filettatura nei fori ciechi filettati.
• Gestione della curvatura del cavo: Non instradare mai il cavo triaxiale FEP con un raggio di curvatura inferiore a 25.4 mm (1.0 in) per proteggere la schermatura coassiale interna.
• Integrità della tenuta a pressione: Proteggere la sonda da temperature di esercizio inferiori a -34 degC (-30 degF) per preservare l'integrità della tenuta a pressione dell'O-ring in Viton.

Conformità e certificazioni

• Classificazioni delle aree pericolose: Approvata secondo gli standard ATEX, IECEx e CSA per ambienti a sicurezza intrinseca e non incendiari.
• Parametri dell'entità a sicurezza intrinseca: Ui = -28V, Ii = 140 mA, Pi = 0.91W, Ci = 1.5 nF, Li = 610 uH quando collegata secondo il disegno di installazione 141092.
