Descrição

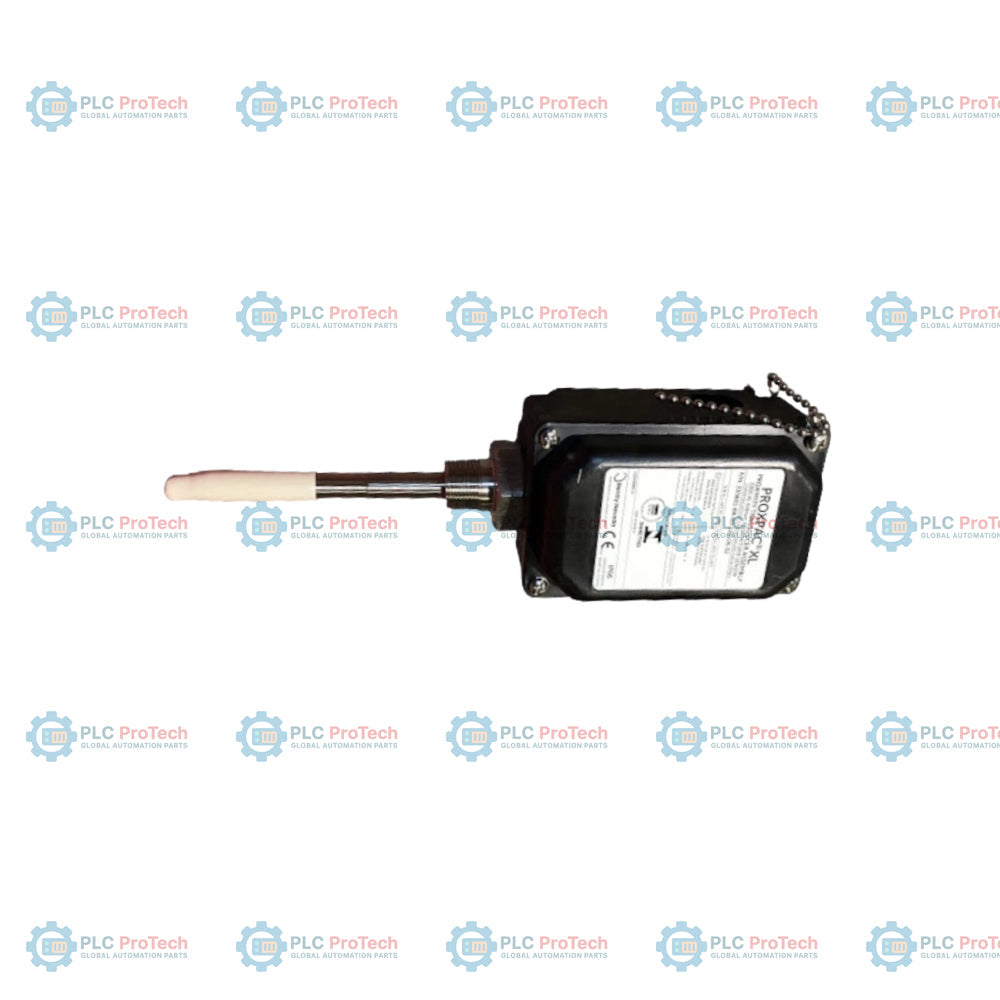

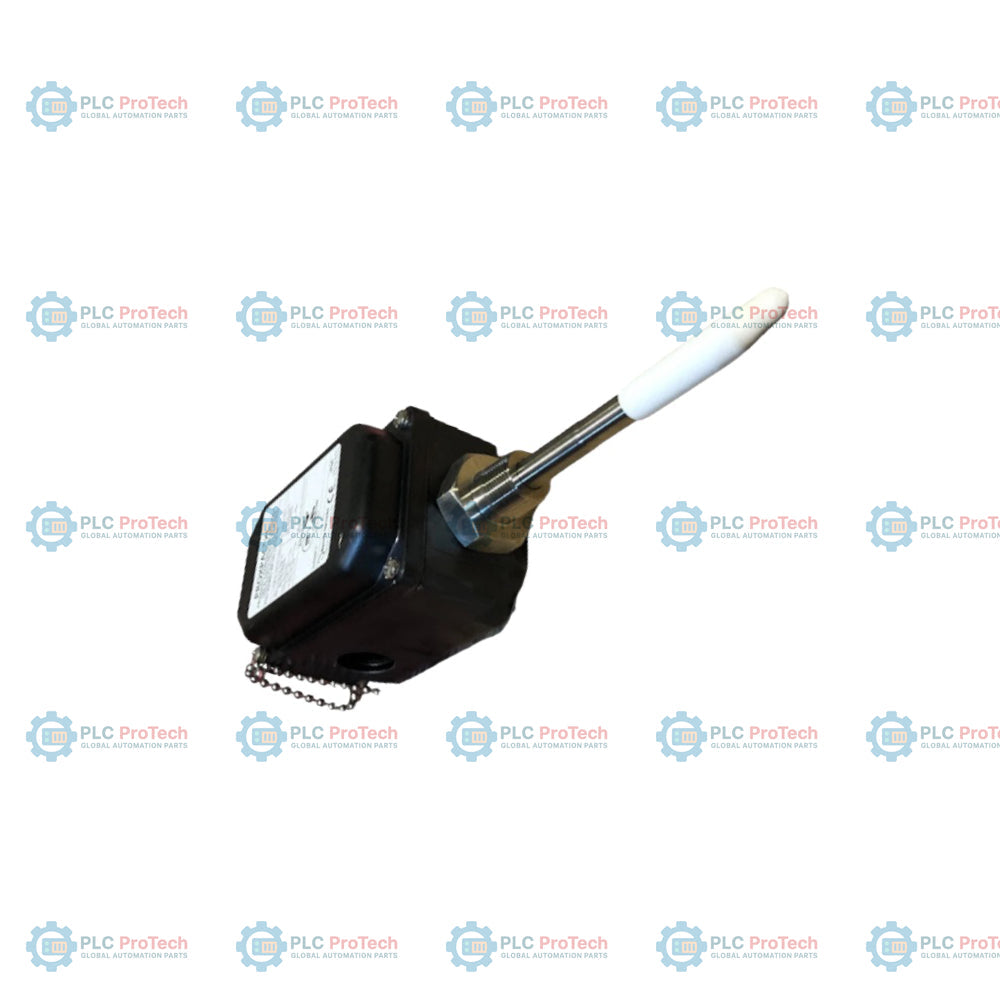

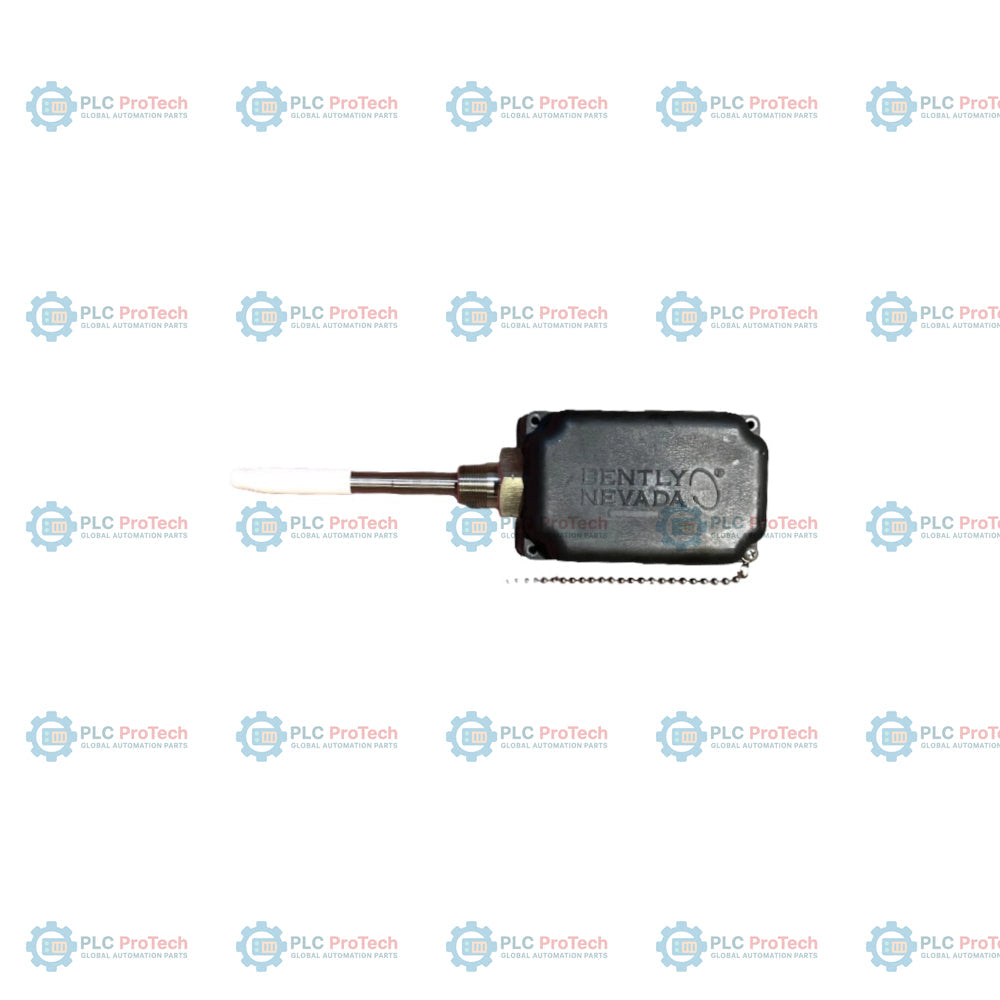

A Opção BR (sonda XL de 8 mm da 3300 com aprovações brasileiras do INMETRO) e a Opção 05 (adaptador espaçador de 50 mm) especificam esta configuração métrica do PROXPAC XL — 330881-BR-05-060-00-02. Este conjunto integrado de transdutor de proximidade combina uma sonda de proximidade XL de 8 mm da 3300 e um sensor Proximitor XL da 3300 em uma única unidade independente. Ao eliminar o cabo de extensão entre a sonda e o Proximitor, este projeto simplifica a fiação em campo e reduz a complexidade da instalação.

Esta configuração métrica é equipada com um comprimento de penetração da sonda de 60 mm (Opção 060), utiliza uma rosca de montagem NPT de 3/4-14 (Opção 02) e não inclui conexões para eletrodutos (Opção 00, fornecida com dois tampões e duas arruelas). A carcaça é moldada em termoplástico de sulfeto de polifenileno (PPS) reforçado com fibra de vidro, resistente a UV e com fibras condutivas, proporcionando grau de proteção de até IP66 e Tipo 4X para ambientes industriais severos.

Recursos

• Conjunto de sensores integrado: Integra uma sonda de proximidade XL de 8 mm da 3300, com 1 metro, e um sensor Proximitor XL da 3300 na mesma carcaça robusta, eliminando a necessidade de um cabo de extensão externo.
• Aprovações INMETRO (Opção BR): Fornece uma sonda XL de 8 mm da 3300 em conformidade com as normas brasileiras do INMETRO para áreas classificadas em atmosferas explosivas.
• Adaptador espaçador de 50 mm (Opção 05): Inclui um adaptador espaçador de 50 mm (dimensão B) para ajustar a altura da carcaça e liberar obstruções da máquina.
• Penetração de 60 mm (Opção 060): Configurada com uma luva de penetração de sonda métrica de 60 mm (dimensão C), para posicionar com precisão a ponta da sonda em relação ao eixo-alvo.
• Montagem NPT (Opção 02): Utiliza uma opção de rosca de montagem NPT de 3/4-14, padrão para instalações com espaçadores.
• Configuração das conexões (Opção 00): Fornecida sem conexões para eletrodutos, contendo dois tampões e duas arruelas para a inserção direta dos fios de campo.
• Carcaça para ambientes severos: Fabricada em termoplástico de sulfeto de polifenileno (PPS) de alta resistência, para suportar ataques químicos, umidade e impactos.

Aplicações

• Medições de vibração radial do eixo e de posição axial em máquinas rotativas de alta velocidade.
• Monitoramento em ambientes petroquímicos, de petróleo e gás e de geração de energia classificados como perigosos, que exigem certificação INMETRO.
• Locais com condições ambientais severas, onde separar as carcaças dos Proximitor e usar cabos de extensão delicados é impraticável.

Informações para pedidos

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

• Assicurare il corretto allineamento della punta della sonda 3300 XL da 8 mm con la superficie target dell'albero (diametro minimo del target: 15,2 mm).
• Impostare il traferro nominale a 1,27 mm (50 mil), corrispondente al punto medio dell'intervallo lineare.
• Applicare i valori di coppia standard: 29,5 N-m (260 in-lb) per il dado di ritenuta e 39,3 N-m (350 in-lb) per il controdado del manicotto della sonda.
• Evitare di instradare i cavi di campo vicino a linee ad alta tensione o a fonti di forti campi elettromagnetici. La lunghezza massima dei cavi di campo non deve superare 305 metri (1000 piedi).
• Prevenire l'ingresso di umidità nell'alloggiamento in PPS sigillando gli ingressi dei condotti e mantenendo i tappi saldamente serrati.

Conformità e certificazioni

• Marchio CE: conforme alle direttive europee CE.
• Omologazioni per aree pericolose: INMETRO (Brasile) a sicurezza intrinseca (Ex ia IIC T4/T5 Ga) e senza innesco/a sicurezza aumentata (Ex nA/Ex ec IIC T4/T5 Gc) tramite l'opzione BR.
• Protezione meccanica: alloggiamento con grado di protezione IP66 e Type 4X.
