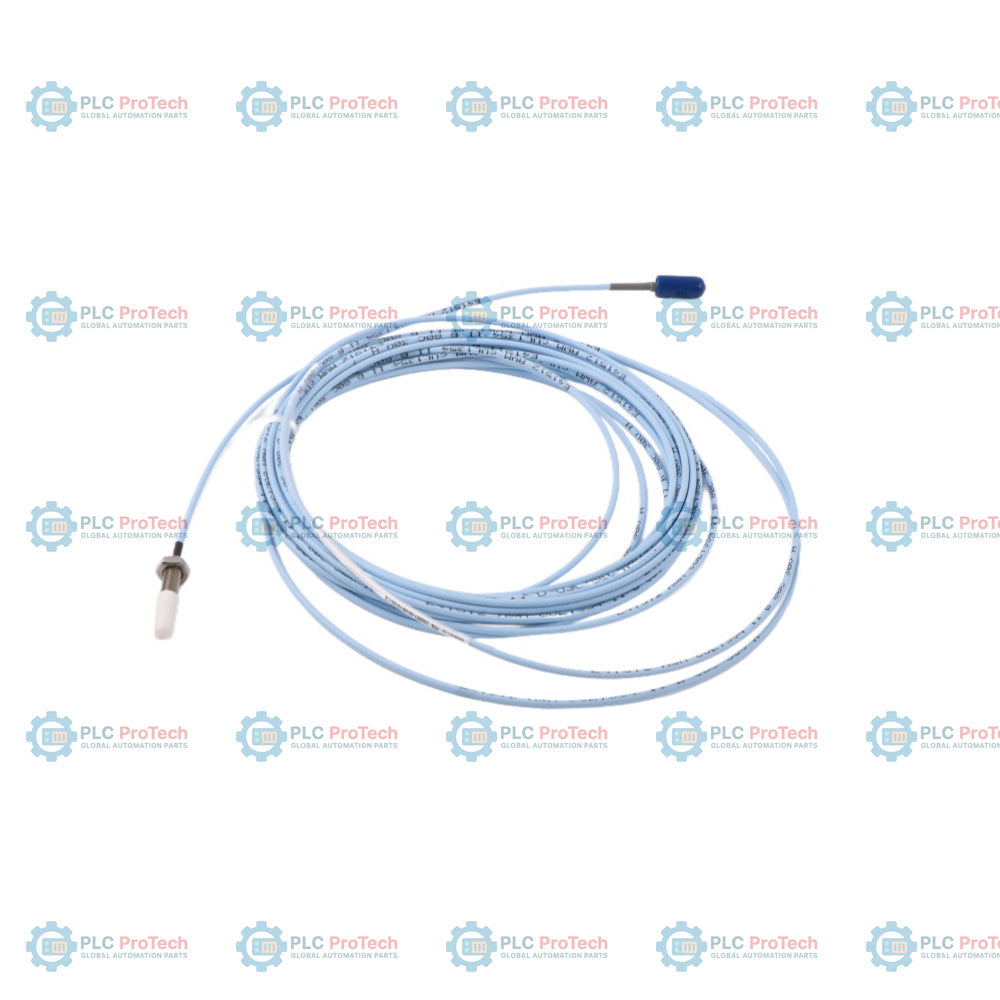

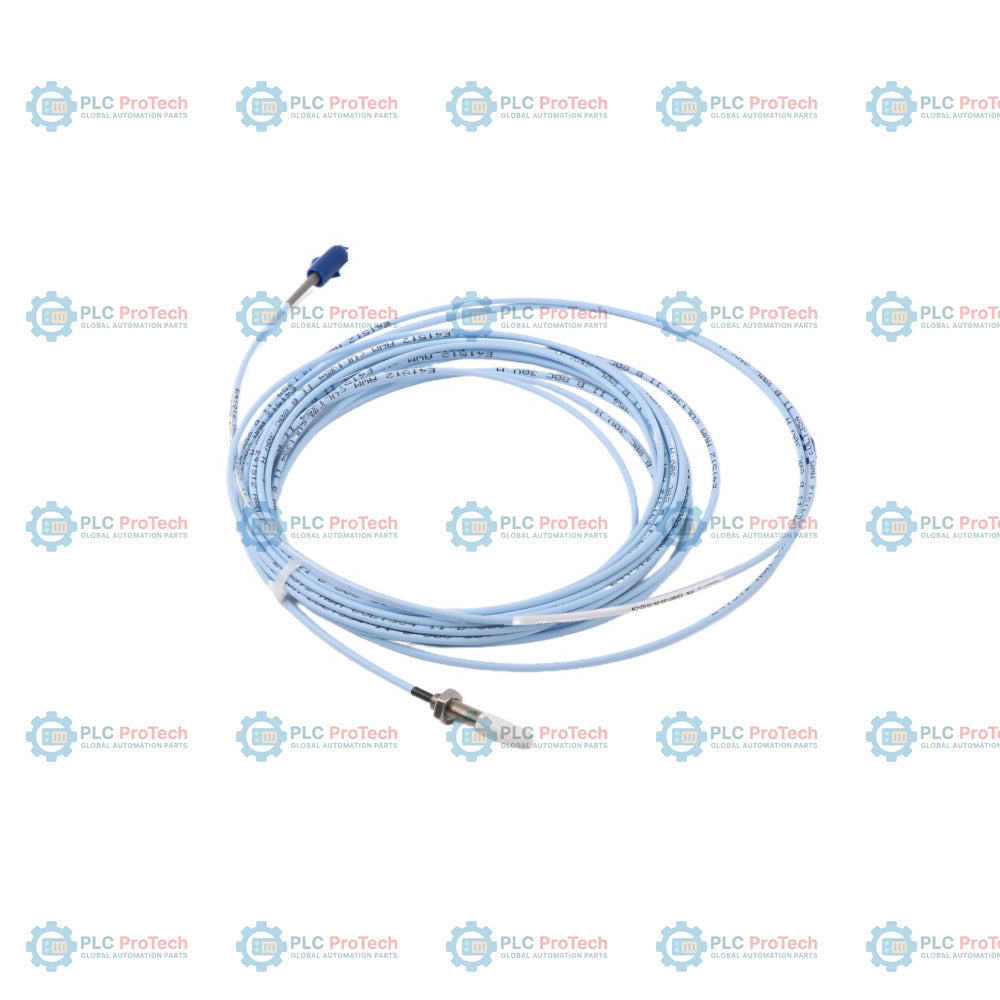

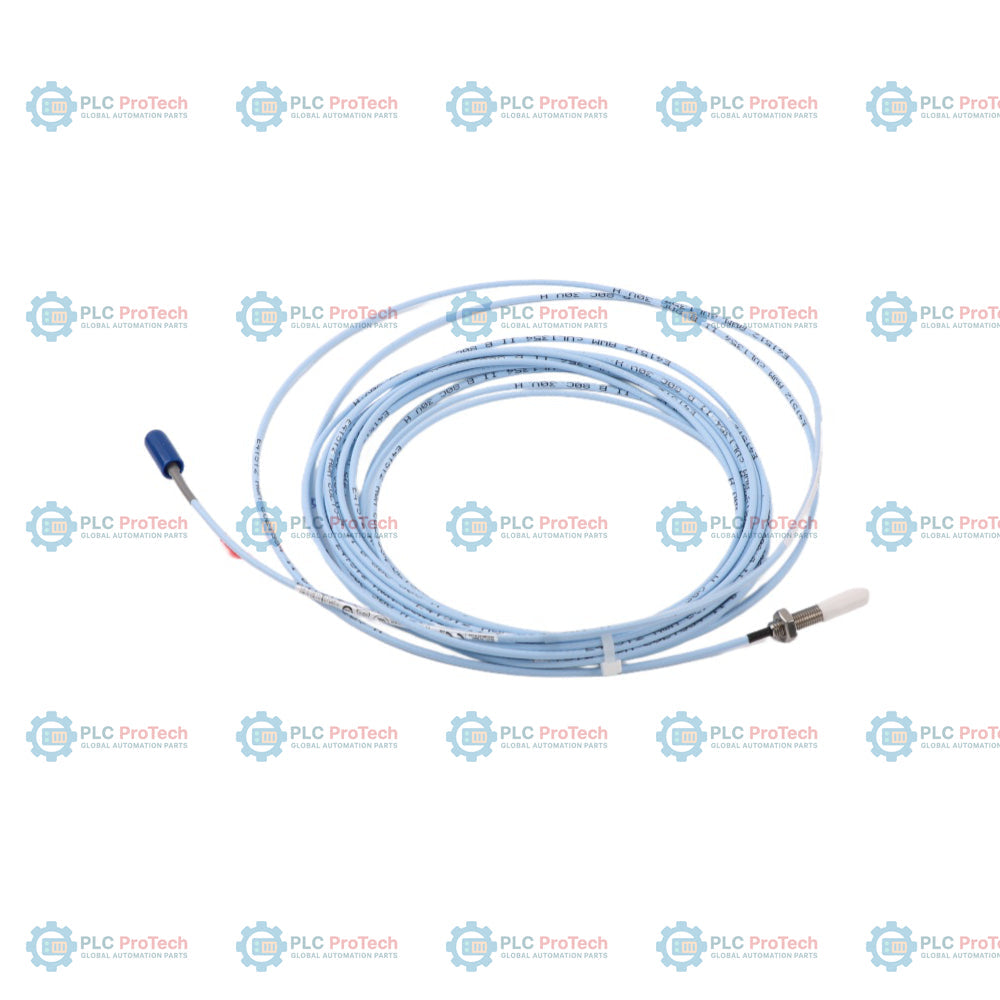

Bently Nevada 330901-00-09-05-02-00 Bently Nevada 3300 NSv Sonde di prossimità

Descrizione

L'opzione 00 (lunghezza non filettata di 0,0 pollici) e l'opzione 09 (lunghezza del corpo di 0,9 pollici) specificano la configurazione di questa sonda di prossimità 3300 NSv — 330901-00-09-05-02-00. Questa sonda standard, non corazzata, con montaggio a filettatura 1/4-28 UNF, viene utilizzata in macchinari con spazio fisico limitato e vincoli di riduzione dell'area del bersaglio, come piccoli compressori d'aria centrifughi, compressori per refrigerazione e compressori per gas di processo. Con un corpo corto, completamente filettato, da 0,9 pollici e una lunghezza totale della sonda di 0,5 metri (20 pollici), questa configurazione consente la misurazione senza contatto dello spostamento in alloggiamenti interni fortemente ristretti, dove non è possibile installare sonde di dimensioni standard.

Questa variante utilizza un cavo coassiale standard da 75 ohm con un connettore coassiale ClickLoc miniaturizzato (opzione 02), senza un dispositivo di protezione del connettore integrato, facilitando il passaggio compatto dei cavi. Poiché è configurata senza approvazioni da parte degli enti certificatori (opzione E = 00), questa sonda viene utilizzata per installazioni industriali generiche e non pericolose. È compatibile con il sensore Proximitor Bently Nevada 330980 e con i cavi di prolunga 330930, fornendo un fattore di scala standard di 7,87 V/mm (200 mV/mil) su un intervallo lineare di 1,5 mm (60 mil) quando abbinata come sistema trasduttore completo.

Caratteristiche

• L'opzione 00 specifica un corpo della sonda completamente filettato, con una lunghezza non filettata di 0,0 pollici, per la massima flessibilità di montaggio.
• L'opzione 09 fornisce una lunghezza complessiva compatta del corpo di 0,9 pollici, adatta a spazi interni di installazione ristretti.
• L'opzione 05 fornisce un cavo coassiale isolato in FEP da 0,5 metri (20 pollici), riducendo al minimo il gioco del percorso all'interno dell'alloggiamento della macchina.
• L'opzione 02 fornisce un connettore coassiale ClickLoc miniaturizzato con un cavo standard non corazzato, consentendo connessioni sicure con blocco a scatto.
• L'opzione 00 specifica che non sono necessarie approvazioni da parte degli enti certificatori, risultando adatta per installazioni generiche convenienti.
• Filettatura standard 1/4-28 UNF senza corazzatura in acciaio inossidabile, per un montaggio semplice in fori prefilettati.
• Il materiale della punta in solfuro di polifenilene (PPS), con stampaggio brevettato TipLoc, garantisce un legame robusto tra la punta della sonda e il corpo.
• Il design brevettato CableLoc offre una resistenza alla trazione del cavo fino a 220 N (50 lb).

Applicazioni

• Macchinari con alesaggio ridotto e apparecchiature rotanti ad alta velocità con vincoli di spazio.
• Compressori d'aria centrifughi e compressori per refrigerazione.
• Compressori di gas di processo e macchinari con cuscinetti a film fluido.
• Monitoraggio delle vibrazioni radiali, della posizione radiale e della posizione assiale su alberi di piccolo diametro.

Informazioni per l'ordine

Specifiche tecniche

Connessioni e interfacce

Linee guida per l'installazione

• Impostazione del gap: Impostare il gap della sonda sul valore nominale target di 1.0 mm (40 mils) o su un'uscita di circa -9.0 Vdc a -10.0 Vdc presso il sensore Proximitor per misurazioni assiali o radiali.
• Impegno della filettatura: Non superare 0.375 inches di impegno della filettatura sulle custodie della sonda 1/4-28 UNF, per evitare possibili inceppamenti.
• Coppia della custodia: Durante l'installazione, serrare la custodia della sonda a 5.1 N m (45 in lb) nominali. Non superare il limite massimo di 7.3 N m (65 in lb).
• Raggio di curvatura del cavo: Mantenere un raggio di curvatura minimo di 25.4 mm (1.0 inch) per il cavo della sonda, per evitare attenuazioni o danni all'isolamento interno in FEP.
• Serraggio del connettore: I connettori ClickLoc devono essere uniti serrandoli a mano; non superare una coppia di 0.56 Nm (5 in lb).
• Protezione dall'umidità: In ambienti con elevata umidità o esposizione a liquidi, proteggere i collegamenti ClickLoc utilizzando nastro in silicone o protezioni per connettori.

Conformità e certificazioni

• RoHS: Conforme alla Direttiva della Comunità Europea 2011/65/UE e agli standard China RoHS.
• Compatibilità elettromagnetica (EMC): Conforme alla Direttiva EMC 2014/30/UE, alle norme EN 61000-6-2 (immunità) e EN 61000-6-4 (emissioni).
• Sicurezza funzionale: Capace di SIL 2 (HFT=0) e SIL 3 (HFT=1) quando utilizzato come parte di un sistema strumentato di sicurezza.
• Opzione di approvazione dell'ente E = 00: Uso generale (non sono richieste approvazioni per aree pericolose).
