Descrizione

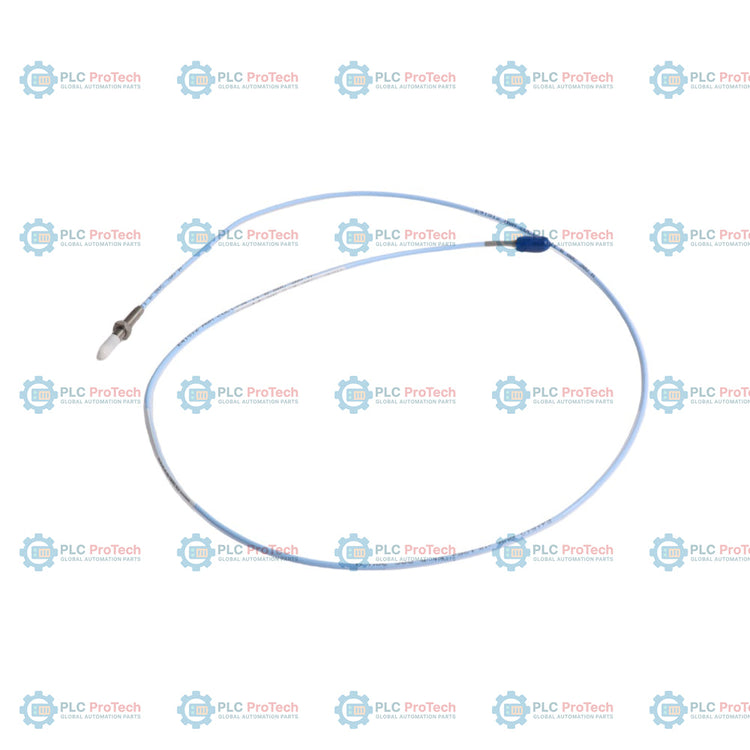

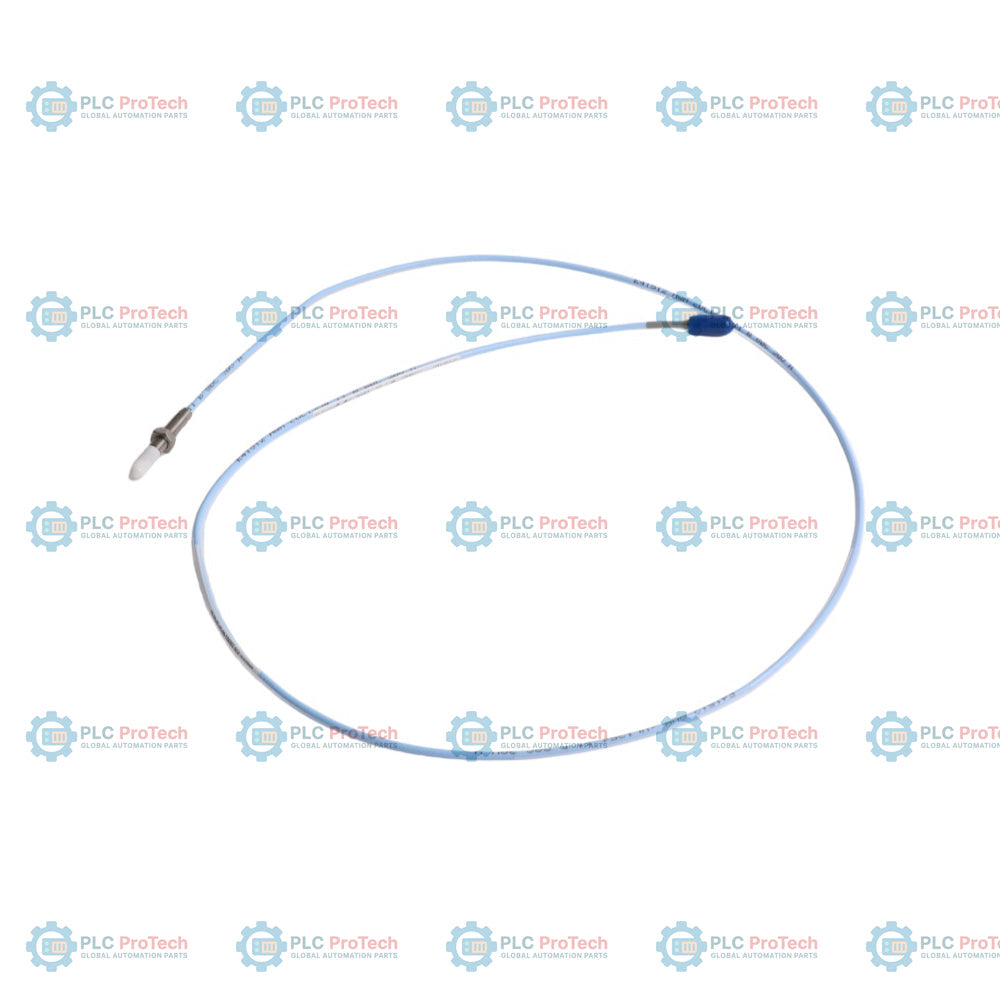

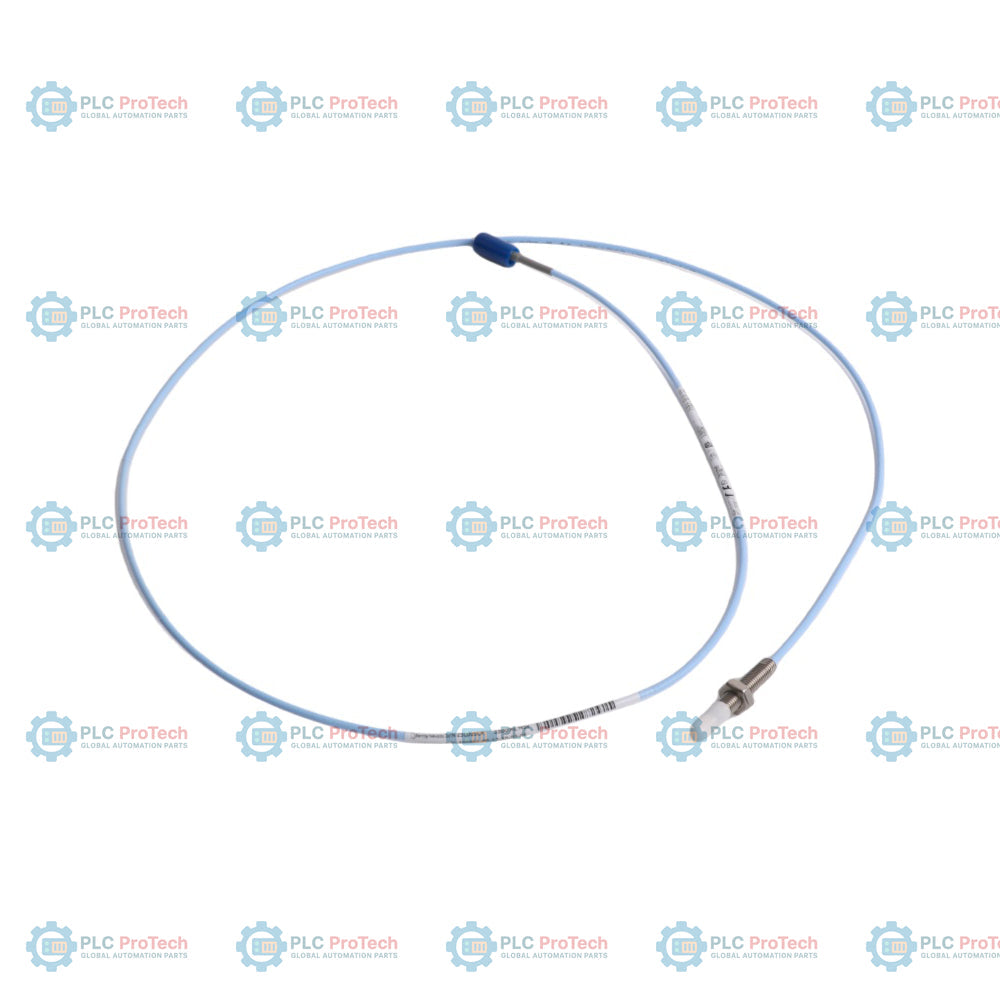

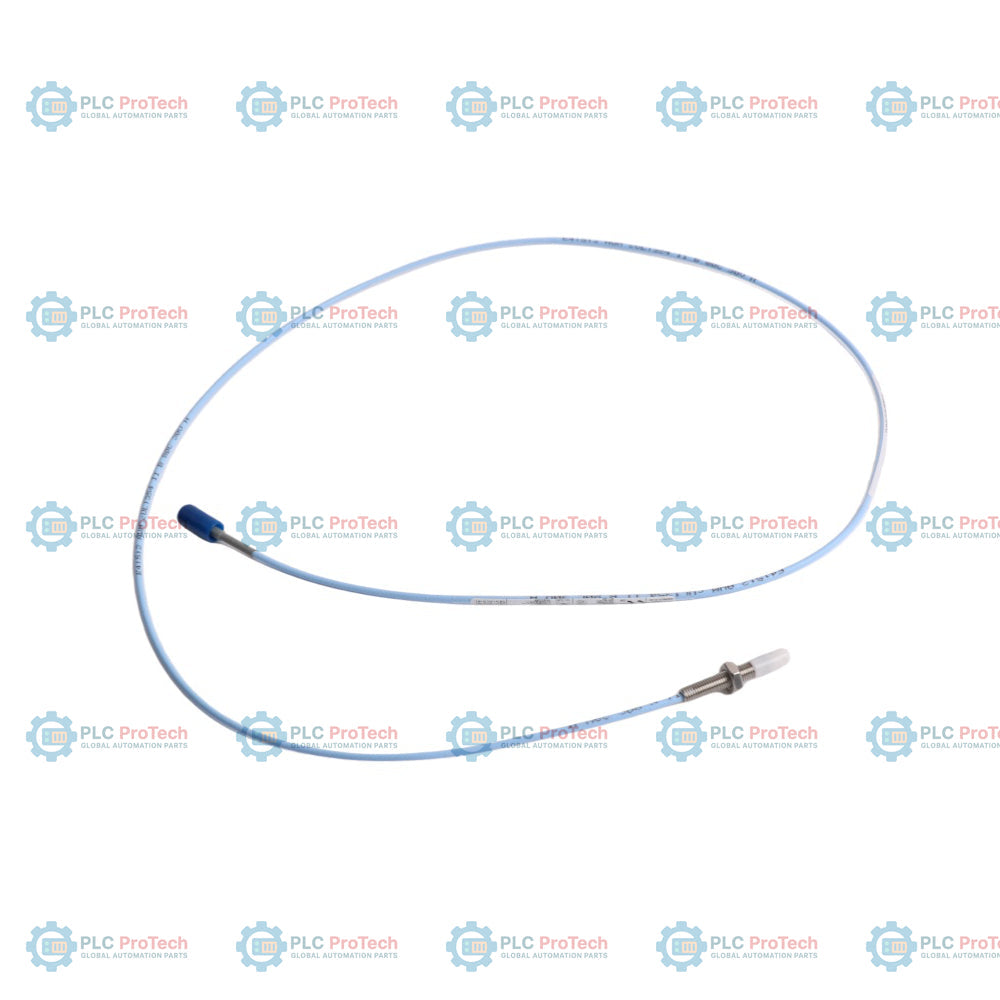

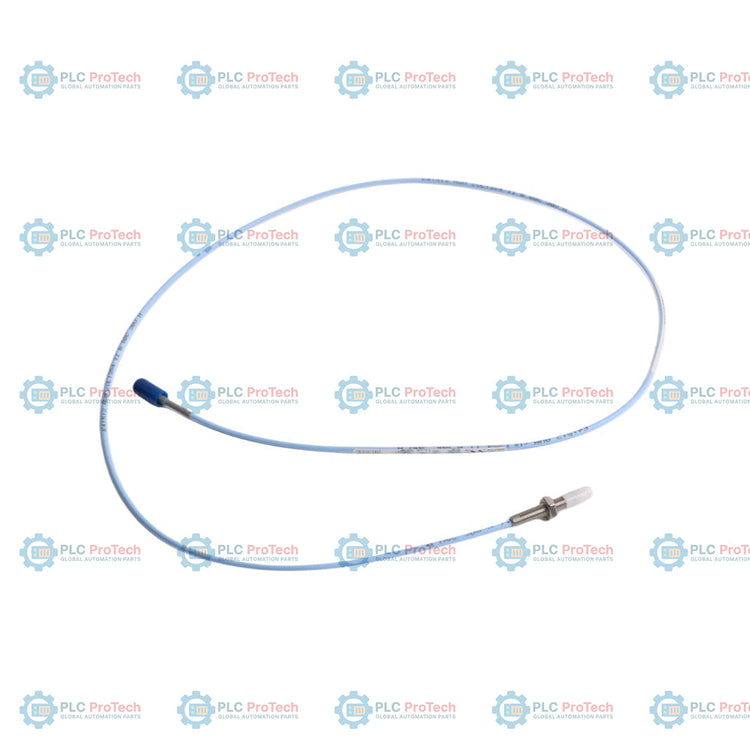

L'opzione 00 (lunghezza non filettata di 0,0 pollici), l'opzione 18 (lunghezza complessiva del corpo di 1,8 pollici), l'opzione 70 (lunghezza totale di 7,0 m) e l'opzione 02 (cavo coassiale standard con connettore coassiale miniaturizzato ClickLoc) specificano questa configurazione 330901-00-18-70-02-CN — una sonda di prossimità 3300 NSv a correnti parassite dotata del pacchetto di approvazioni per aree pericolose in Cina -CN.

A differenza della variante 330902 corazzata, questa configurazione 330901 non corazzata viene utilizzata nelle installazioni in cui lo spazio per il passaggio dei cavi è limitato e non è richiesta una protezione meccanica diretta. Il connettore coassiale ClickLoc standard di questo modello non include una protezione del connettore, offrendo un profilo di terminazione compatto e leggero. È importante sottolineare che il suffisso -CN designa le certificazioni NEPSI e CCC, soddisfacendo specifiche direttive cinesi per le aree pericolose e rendendolo adatto alla protezione di macchinari industriali in ambienti regolamentati.

Caratteristiche

• La lunghezza non filettata di 0,0 pollici / 0 mm dell'opzione 00 fornisce un corpo completamente filettato per l'inserimento in profondità o un posizionamento flessibile.
• La lunghezza del corpo di 1,8 pollici dell'opzione 18 è compatibile con gli ambienti di montaggio standard.
• La lunghezza totale di 7,0 metri dell'opzione 70 consente il collegamento diretto a cavi di prolunga o trasmettitori senza giunzioni intermedie lungo il percorso.
• Il connettore dell'opzione 02 designa una terminazione coassiale miniaturizzata ClickLoc su un cavo FEP standard da 75 ohm, senza protezione integrata del connettore.
• Il suffisso -CN integra certificazioni cinesi specifiche per aree pericolose, tra cui NEPSI e CCC.
• Il design della filettatura 1/4-28 UNF-2A garantisce un montaggio meccanico semplice su porte industriali standard.

Applicazioni

• Monitoraggio senza contatto delle vibrazioni e della posizione dell'albero in macchinari rotanti di piccole dimensioni.
• Monitoraggio della carcassa e dei cuscinetti interni di turbine a gas aeroderivative, dove il gioco e la geometria del bersaglio sono fortemente limitati.
• Macchinari ad alta velocità che richiedono il feedback delle vibrazioni radiali o della posizione assiale in spazi ristretti.
• Monitoraggio delle vibrazioni di compressori di processo che richiede un'elevata resistenza chimica.

Informazioni per l'ordinazione

Specifiche tecniche

Connessioni e interfacce

Linee guida per l'installazione

• Montaggio filettato della sonda: Avvitare il corpo della sonda 1/4-28 UNF-2A nella staffa o nel foro di montaggio. La coppia massima consigliata è 5,1 N m (45 in lb). Non superare 7,3 N m (65 in lb) per evitare di danneggiare l'involucro.
• Calibrazione del traferro target: Impostare il traferro meccanico tra la punta della sonda e il target su 1,0 mm (40 mil), corrispondente al centro dell'intervallo operativo lineare di 1,5 mm (60 mil).
• Sicurezza dei connettori: Assicurarsi che i connettori coassiali ClickLoc siano completamente inseriti e scattati in posizione. Per la tenuta ambientale contro umidità e olio, utilizzare nastro siliconico autoagglomerante (codice componente 03200006) sulle connessioni.
• Raggio di curvatura del cavo: Durante il cablaggio, mantenere un raggio di curvatura minimo del cavo coassiale non armato di 25,4 mm (1,0 pollici).
• Aree pericolose: Per la conformità nelle zone regolamentate, installare seguendo il disegno 141092 e le istruzioni di certificazione locali.

Conformità e certificazioni

• NEPSI: Certificato per la protezione contro le esplosioni in aree pericolose cinesi (tramite il pacchetto con suffisso -CN).
• CCC: Conforme al China Compulsory Certificate per atmosfere esplosive.
• ATEX / IECEx: Sicurezza intrinseca (Ex ia IIC T5...T1 Ga) e sicurezza senza scintille/aumentata (Ex nA/ec IIC) se utilizzato in configurazioni di sistema approvate.
• CSA: Certificato per gli standard canadesi e statunitensi (Classe I, Div. 1, Gruppi A, B, C, D).
