Descrizione

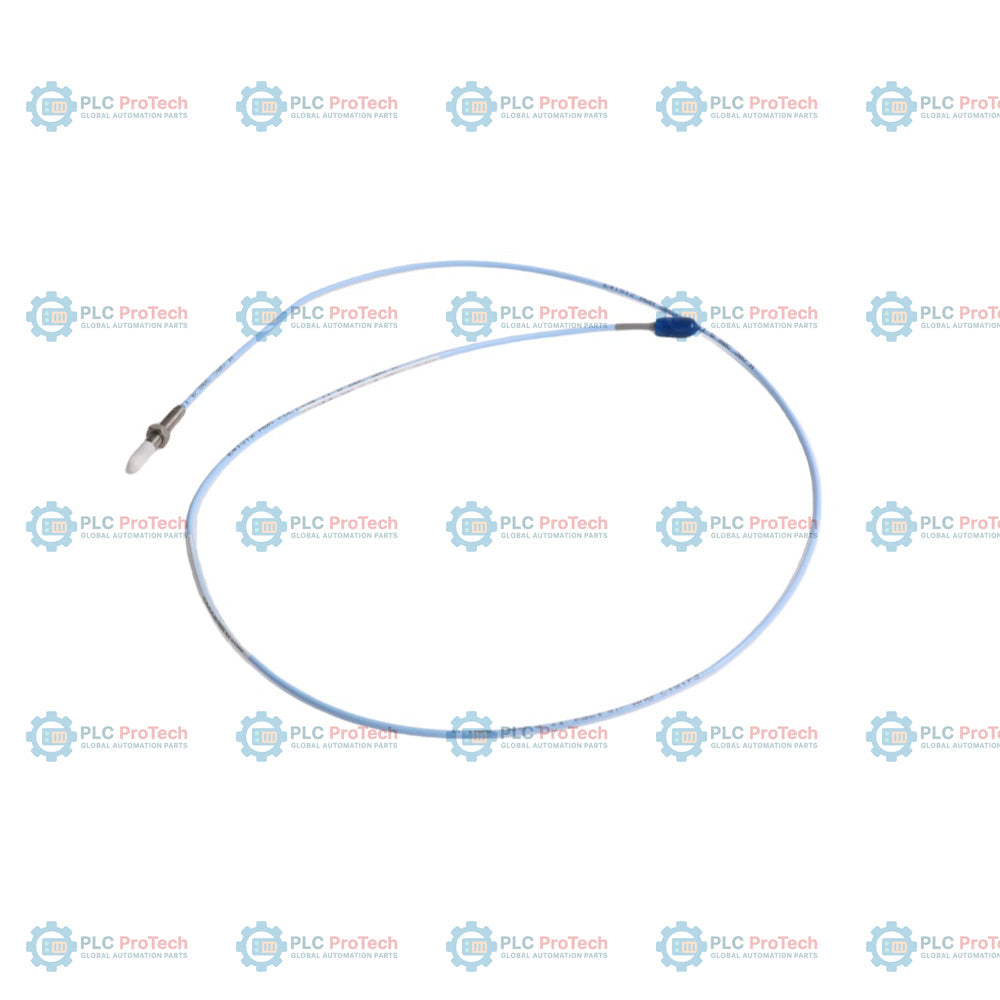

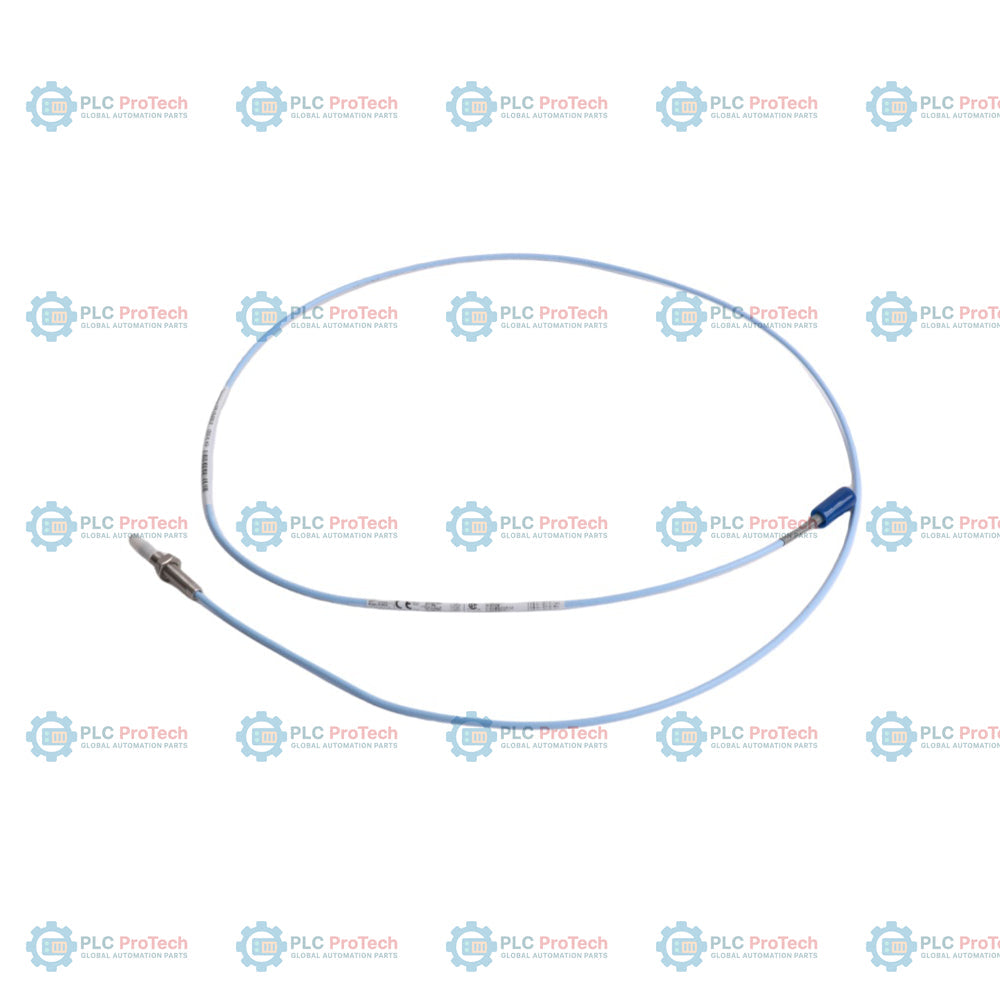

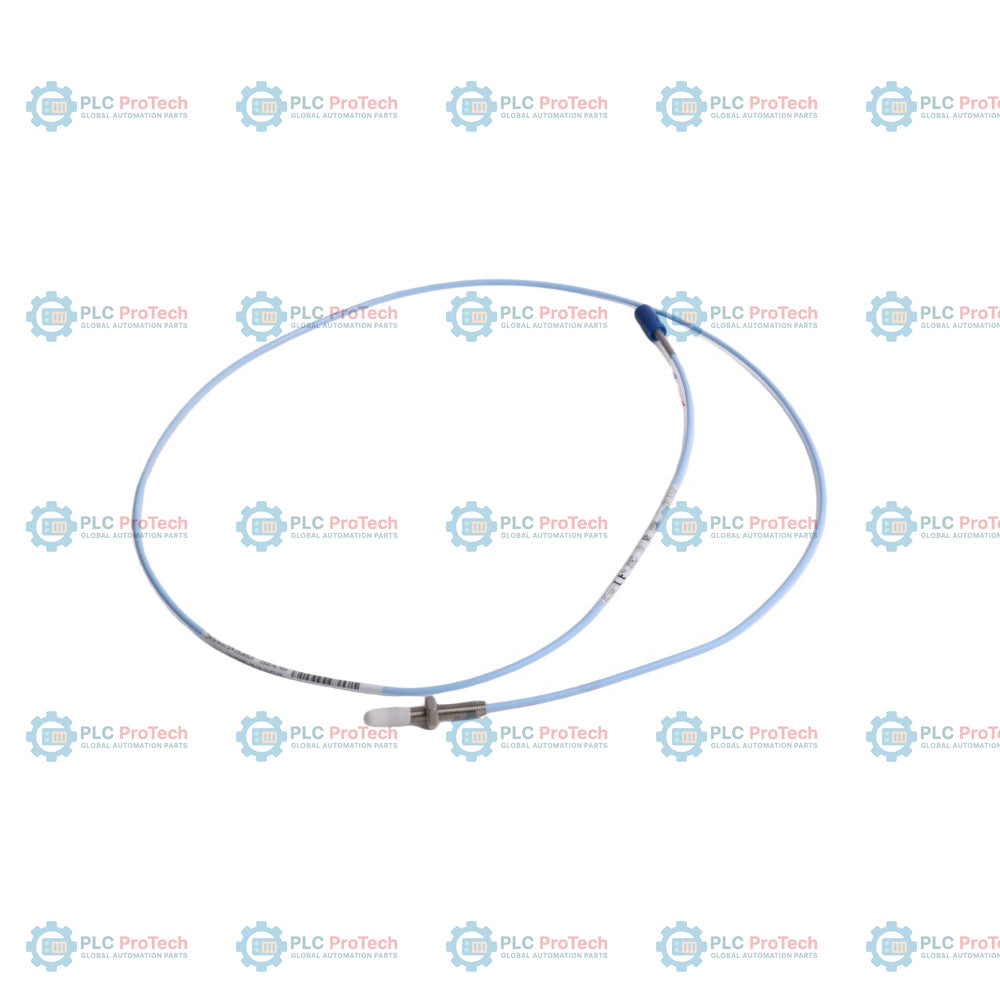

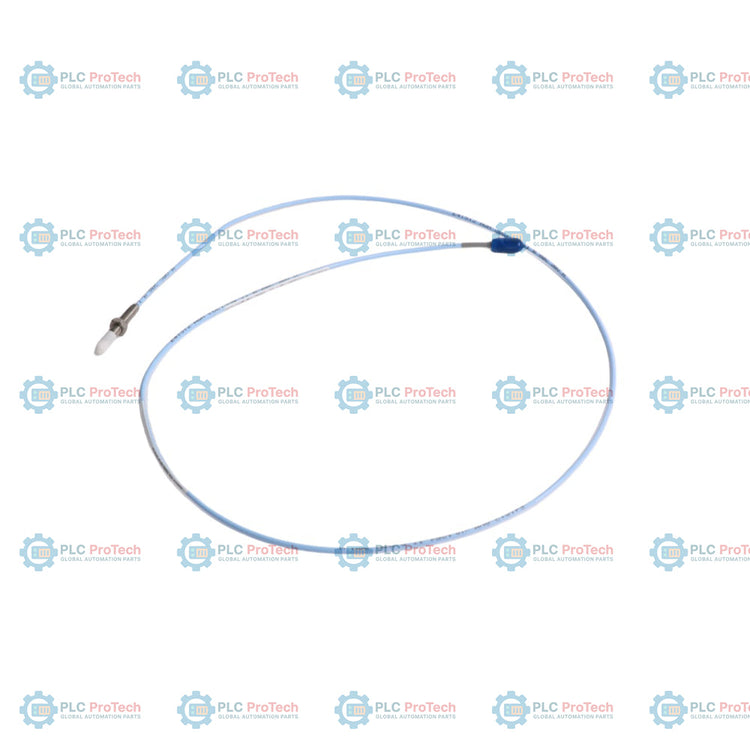

L'opzione 00 (0,0 pollici di lunghezza non filettata) e l'opzione 19 (1,9 pollici di lunghezza complessiva dell'involucro) specificano questa configurazione di sonda standard senza armatura con montaggio standard — 330901-00-19-10-02-00. Questa Sonda di prossimità 3300 NSv presenta una filettatura 1/4-28 UNF senza armatura in acciaio inossidabile, facilitando l'installazione in posizioni con spazio radiale limitato o dimensioni del bersaglio ridotte. Il sistema si interfaccia con il sensore Proximitor 3300 XL NSv e il cavo di prolunga per misurare le vibrazioni dell'albero e la posizione assiale senza contatto su rotori di piccolo diametro o macchinari ad alta velocità.

A differenza delle varianti dotate di armatura protettiva in acciaio inossidabile o di protezioni integrate del connettore, questo specifico modello (opzione 02) include un connettore coassiale miniaturizzato ClickLoc con un cavo coassiale standard isolato in FEP. Con una lunghezza totale complessiva di 1,0 metri (opzione 10) e senza necessità di approvazioni di enti per aree pericolose (opzione 00), questo componente offre una sostituzione diretta per le configurazioni standard senza armatura in ambienti industriali di uso generale.

Caratteristiche

• Il design non filettato dell'opzione 00 offre un corpo della sonda completamente filettato 1/4-28 UNF-2A.
• La lunghezza dell'involucro dell'opzione 19 definisce una custodia filettata complessiva di 1,9 pollici.
• La lunghezza totale dell'opzione 10 specifica un gruppo cavo della sonda di 1,0 metri (39 pollici).
• Il connettore dell'opzione 02 include una connessione coassiale miniaturizzata ClickLoc con cavo standard isolato in FEP e senza protezione del connettore.
• Lo stato di approvazione dell'opzione 00 è designato per applicazioni standard in aree non pericolose.
• Il materiale della punta in polisolfuro di fenilene (PPS) resiste al degrado chimico negli ambienti di processo.
• Il materiale dell'involucro in acciaio inossidabile AISI 304 garantisce rigidità strutturale nelle installazioni industriali più impegnative.

Applicazioni

Questa sonda di prossimità viene utilizzata nei sistemi di protezione e monitoraggio dei macchinari rotanti quando l'accesso fisico o la geometria dei bersagli sono limitati. Le applicazioni tipiche includono:

• Macchinari di piccole dimensioni e alberi rotanti di piccolo diametro.
• Turbine a gas aeroderivative e turbocompressori ad alta velocità.
• Misurazioni delle vibrazioni radiali e della spinta assiale nei cuscinetti a film fluido delle pompe.
• Riduttori industriali e mandrini ad alta velocità con spazio radiale limitato rispetto al bersaglio.

Informazioni per l'ordine

Specifiche tecniche

Collegamenti e interfacce

Linee guida per l'installazione

Un'installazione corretta è necessaria per prevenire il deterioramento meccanico o elettrico prematuro della sonda di prossimità. Osservare le seguenti pratiche di installazione standard:

• Utilizzare una punta per maschiatura n. 3 o superiore per eseguire il foro e la maschiatura di un foro di montaggio per questa sonda da 1/4-28.
• Assicurarsi che la lunghezza non filettata (0,0 pollici) corrisponda alla profondità dell'incavo fisico dell'alloggiamento, in modo che la filettatura si innesti correttamente senza grippare.
• Non superare il limite massimo di coppia del corpo di 7,3 N m (65 in lb) durante l'installazione standard; la coppia consigliata è 5,1 N m (45 in lb).
• Mantenere un raggio di curvatura minimo di 25,4 mm (1,0 pollici) sul cavo coassiale per evitare danni al conduttore interno.
• Per proteggere dai campi elettromagnetici ed evitare diafonia su alberi di piccole dimensioni, mantenere una distanza minima tra le punte dei trasduttori di almeno 25 mm (1,0 pollici) per le misure di posizione assiale o 23 mm (0,9 pollici) per le misure di vibrazione radiale.
• Proteggere il collegamento del connettore coassiale utilizzando protezioni per connettori o nastro in silicone per impedire l'ingresso di fluidi. Evitare il nastro in silicone in ambienti con esposizione diretta all'olio per turbine.

Conformità e certificazioni

Questa configurazione standard non corazzata (opzione 00) viene fornita senza approvazioni specifiche per aree pericolose. È destinata all'uso in ambienti industriali generici in cui non sono presenti atmosfere esplosive di gas o polveri.
