Descrizione

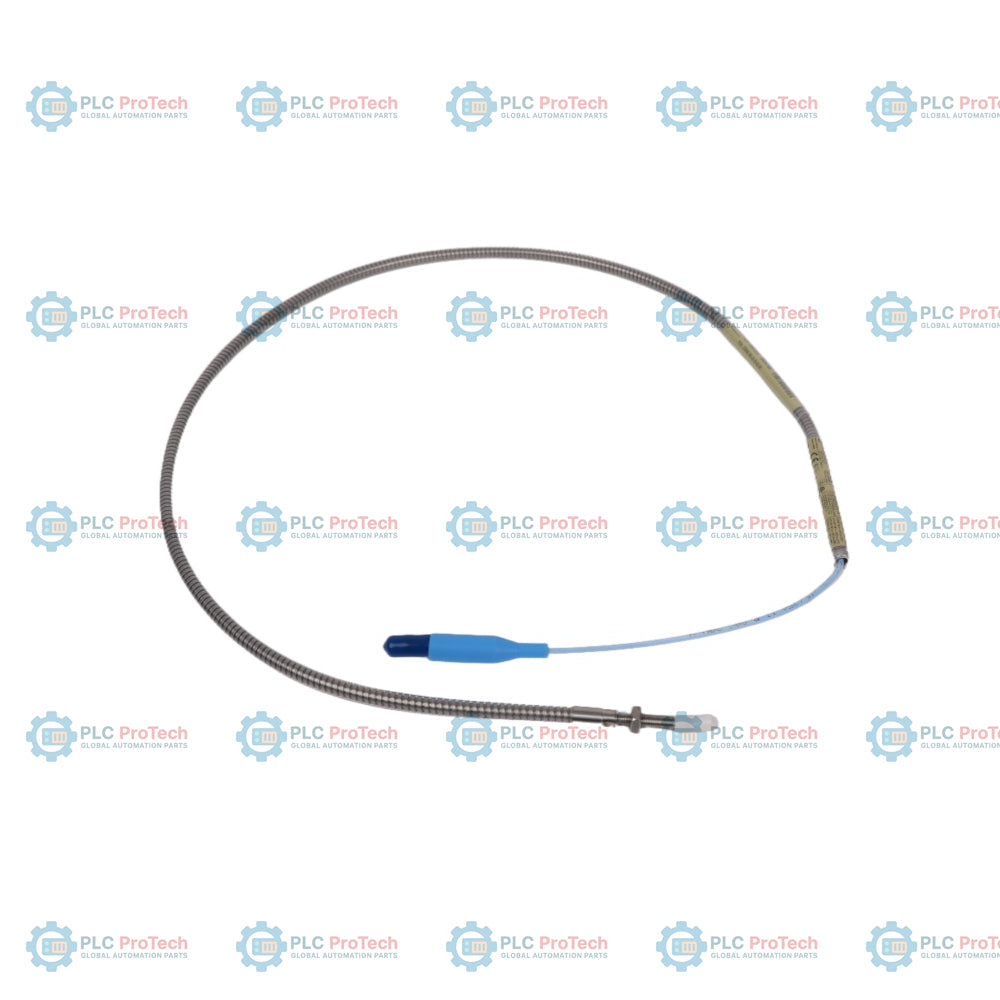

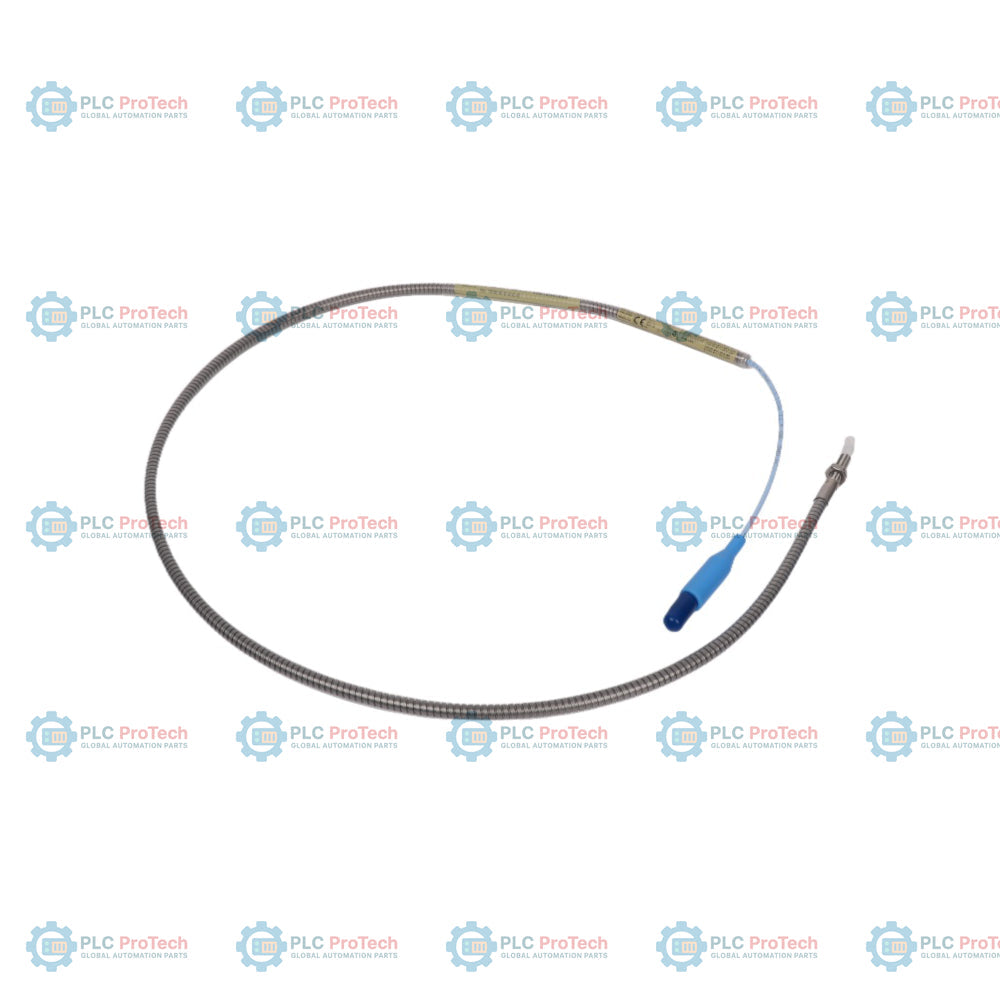

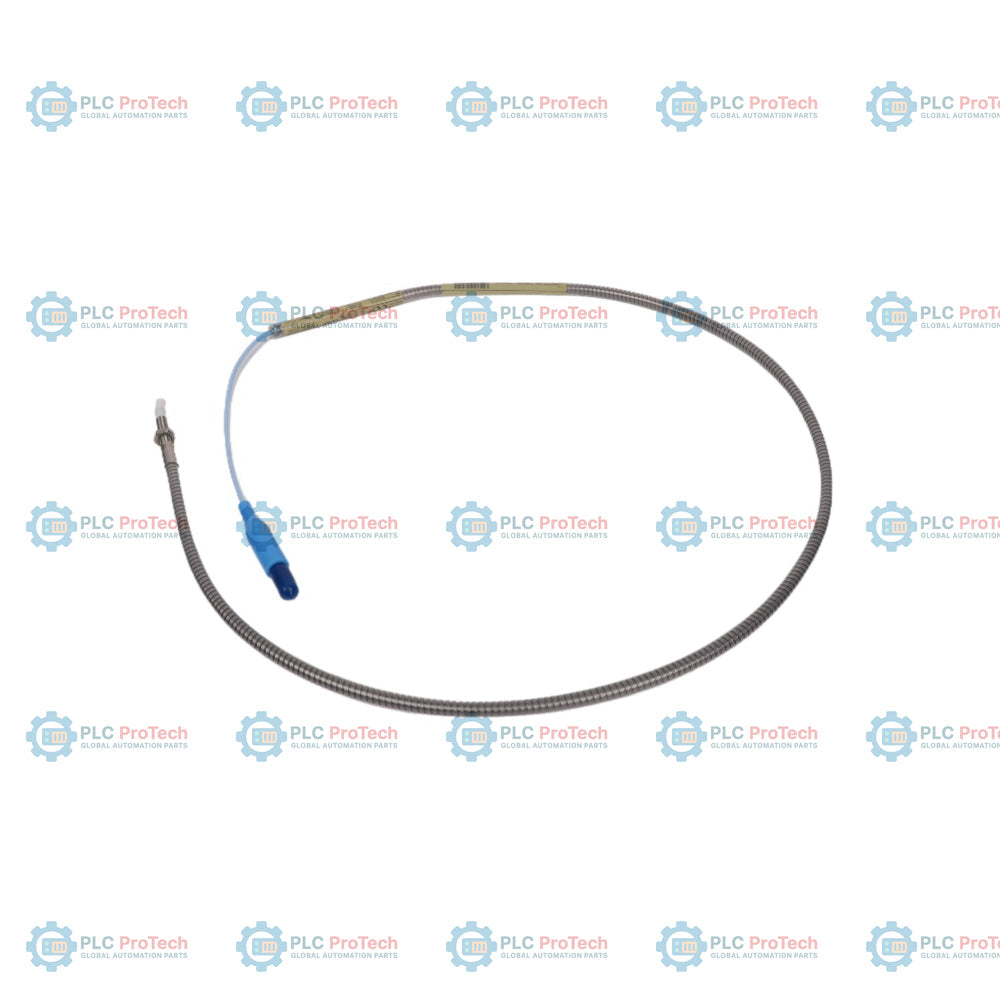

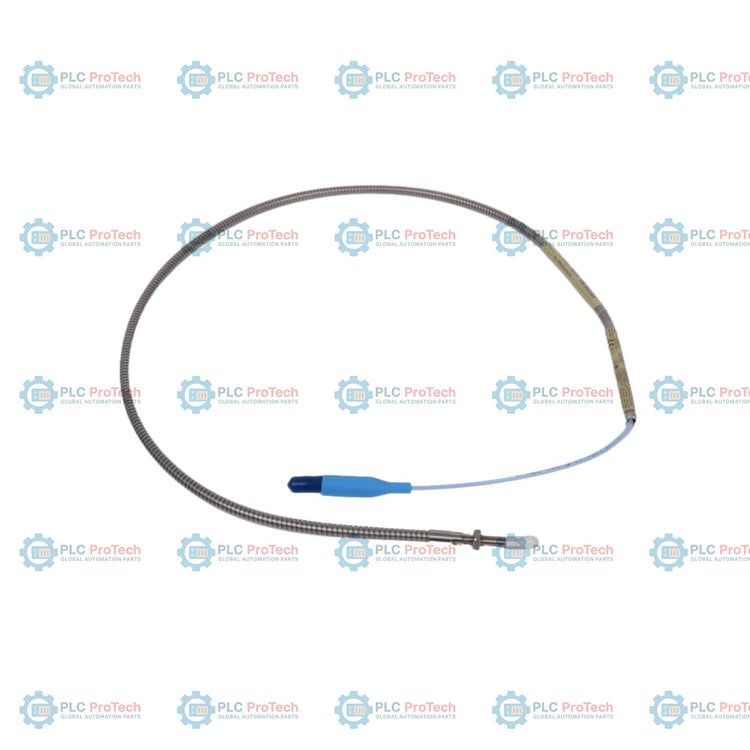

L'opzione 00 (lunghezza non filettata di 0,0 pollici) e l'opzione 10 (lunghezza del corpo di 1,0 pollice) definiscono questa configurazione della sonda di prossimità 3300 NSv armata - 330902-00-10-10-01-00. Questo trasduttore a correnti parassite senza contatto è realizzato con filettatura del corpo in acciaio inossidabile AISI 304 e armatura flessibile in acciaio inossidabile AISI 302 per ambienti industriali aggressivi. Fornisce misurazioni dello spostamento senza contatto su macchinari rotanti nei casi in cui spazi di installazione ridotti, lamature compatte o geometrie del target di piccole dimensioni limitano l'uso di sonde standard più grandi.

Questa configurazione presenta una lunghezza totale del cavo di 1,0 m (39 pollici), che termina con un mini connettore coassiale ClickLoc preinstallato con una protezione del connettore in fluorosilicone. A differenza delle varianti non armate, l'armatura protettiva impedisce lo schiacciamento e l'abrasione meccanica del cavo, mentre la protezione integrata del connettore protegge il giunto coassiale critico da umidità, lubrificanti e fluidi di processo. Il sistema funziona trasmettendo un segnale RF da un sensore Proximitor 3300 XL NSv abbinato per rilevare le correnti parassite generate in un materiale target, generalmente calibrato per acciaio AISI 4140.

Caratteristiche

• Armatura in acciaio inossidabile: l'armatura flessibile in acciaio inossidabile AISI 302 protegge il cavo coassiale da abrasione, schiacciamento e sollecitazioni meccaniche.
• Corpo compatto da 1,0 pollice: la ridotta lunghezza complessiva del corpo (opzione 10) consente l'installazione in involucri stretti, alloggiamenti dei cuscinetti e aree con spazio limitato.
• Corpo completamente filettato: l'opzione 00 specifica una lunghezza non filettata di 0,0 pollici, massimizzando l'innesto della filettatura nei fori filettati 1/4-28 UNF.
• Connettore ClickLoc: il mini connettore coassiale in ottone placcato oro impedisce l'allentamento del collegamento mediante un meccanismo di bloccaggio sicuro.
• Protezione del connettore: il manicotto in fluorosilicone installato impedisce a olio, acqua e contaminanti di penetrare nell'interfaccia tra la sonda e il cavo di prolunga.
• Punta in solfuro di polifenilene: la punta in PPS stampato, con struttura brevettata TipLoc, offre un'elevata resistenza chimica e un ancoraggio meccanico al corpo della sonda.

Applicazioni

• Monitoraggio delle vibrazioni radiali e della posizione assiale in compressori centrifughi per aria e gas di processo.
• Misurazioni dello spostamento dell'albero su compressori di refrigerazione e turbomacchine di piccolo diametro.
• Rilevamento del riferimento di velocità e fase (segnali Keyphasor) su alberi di diametro inferiore a 51 mm (2,0 pollici).
• Misurazioni della spinta assiale su target piani di dimensioni inferiori a 15 mm (0,6 pollici).
• Turbine a gas aeroderivate e apparecchiature industriali ausiliarie con spazi di installazione limitati.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Limiti di coppia: Per i corpi delle sonde 1/4-28 UNF, la coppia di installazione consigliata è 5,1 N m (45 in lb). Non superare la coppia nominale massima di 7,3 N m (65 in lb) per evitare danni alla filettatura.
• Raggio minimo di curvatura: Mantenere un raggio minimo di curvatura del cavo di 25,4 mm (1,0 in) sia per i cavi delle sonde corazzati sia per quelli non corazzati.
• Assemblaggio del connettore: Serrare a mano i connettori coassiali ClickLoc. La coppia massima consentita tra connettori è 0,56 N m (5 in lb).
• Protezione ambientale: Assicurarsi che il protettore del connettore in fluorosilicone preinstallato sia completamente inserito sul punto di connessione, per impedire l'ingresso di olio, acqua e altri liquidi di processo.
• Requisiti relativi alle dimensioni del target: Progettato per target piani con diametro fino a 15 mm (0,6 in) o alberi fino a 50 mm (2,0 in), senza deviazioni sostanziali del fattore di scala.

Conformità e certificazioni

• Marchio CE: Conforme alle direttive applicabili sull'immunità RFI/EMI e sulla compatibilità elettromagnetica.
