Bently Nevada 330902-36-89-05-01 3300 NSv Sonda di prossimità

Descrizione

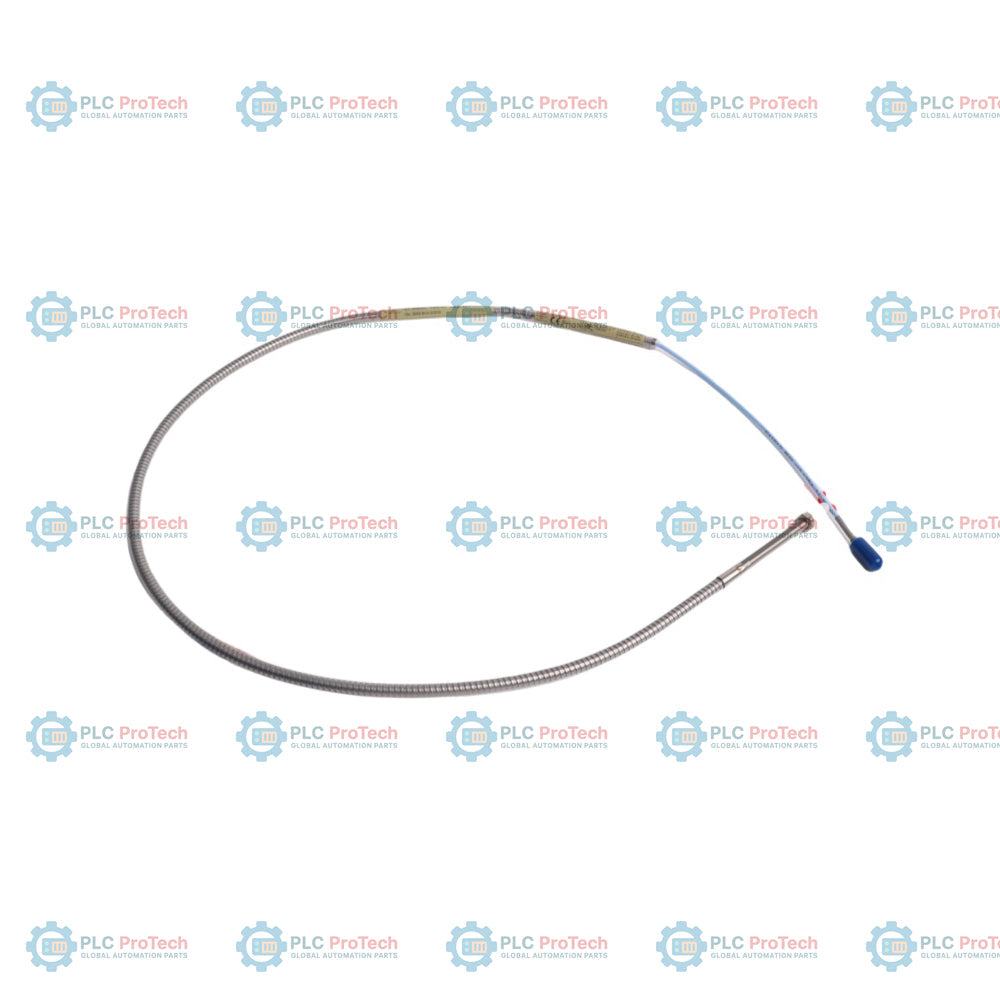

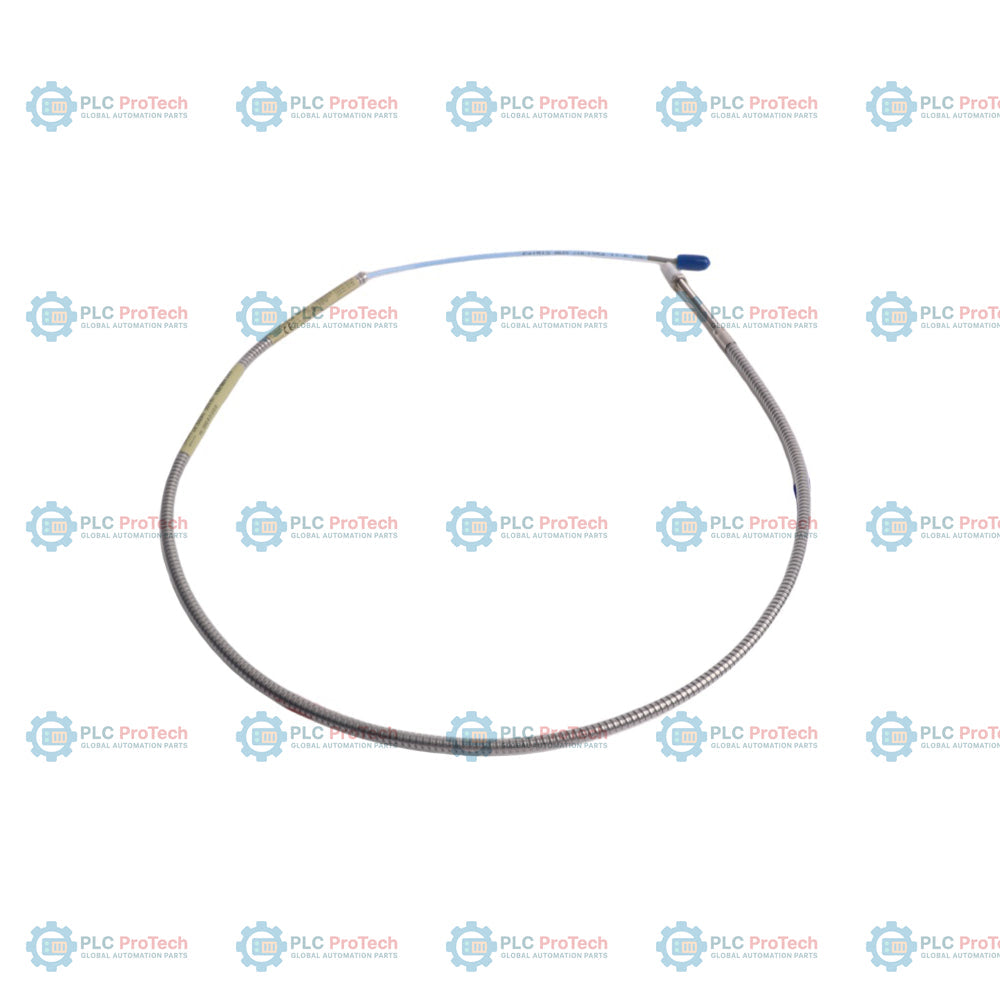

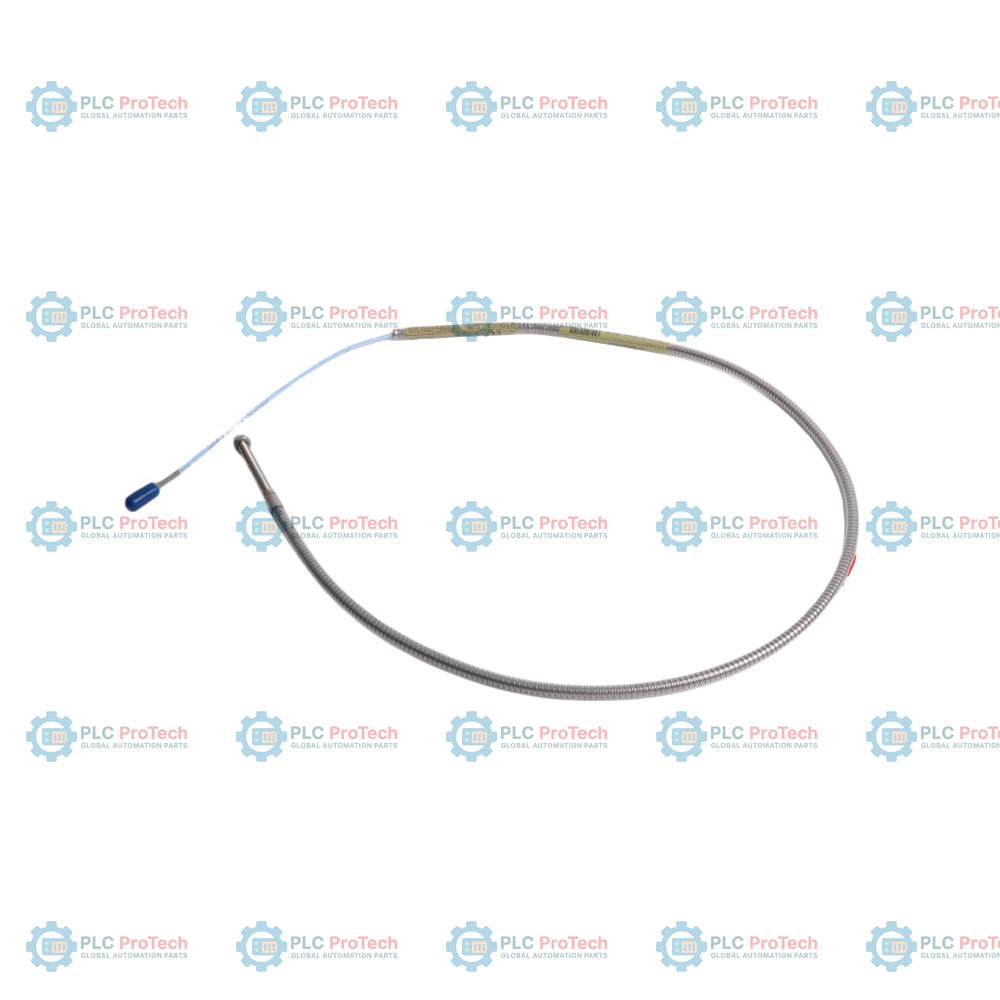

Dotata di un'armatura in acciaio inossidabile sopra un cavo coassiale da 75 ohm, la 330902-36-89-05-01 è una sonda di prossimità 3300 NSv con configurazione di filettatura 1/4-28 UNF-2A, una lunghezza non filettata di 3.6 pollici e una lunghezza complessiva del corpo di 8.9 pollici. Questa configurazione specifica opera come parte del sistema trasduttore Bently Nevada 3300 XL NSv, utilizzato per misurazioni senza contatto dello spostamento mediante correnti parassite in applicazioni con spazi ridotti e aree del bersaglio più piccole. Varianti analoghe come la 330901 funzionano senza armatura, mentre questa configurazione corazzata protegge il cavo della sonda dall'usura abrasiva e dai danni fisici all'interno degli alloggiamenti di macchinari ad alta temperatura.

Il sistema comprende la sonda corazzata, un cavo di prolunga 330930 e un sensore Proximitor 330980. Con la sua lunghezza totale di 0.5 metri e la protezione del connettore ClickLoc preinstallata, questa sonda offre un intervallo lineare di 1.5 mm (60 mil) ed è calibrata per corrispondere a bersagli in acciaio AISI 4140. Viene generalmente impiegata su macchinari con foro di piccolo diametro, turbine a gas aeroderivative e altre apparecchiature rotanti in cui gli spazi di installazione limitati impediscono l'uso delle opzioni di sonda standard da 5 mm o 8 mm.

Caratteristiche

• L'armatura in acciaio inossidabile offre protezione fisica contro usura, tranciamento e contaminanti industriali.
• L'opzione 36 specifica una lunghezza non filettata di 3.6 pollici su un corpo filettato 1/4-28 UNF-2A.
• L'opzione 89 definisce una lunghezza complessiva del corpo di 8.9 pollici.
• L'opzione 05 indica una lunghezza totale della sonda di 0.5 metri (20 pollici).
• L'opzione 01 include un connettore ClickLoc coassiale miniaturizzato con una protezione del connettore in fluorosilicone.
• Il materiale della punta in PPS (solfuro di polifenilene) mantiene proprietà fisiche stabili negli ambienti industriali.

Applicazioni

• Monitoraggio delle vibrazioni radiali di alberi di piccolo diametro inferiori a 20 mm (0.8 pollici).
• Misurazioni della posizione assiale su alberi di diametro inferiore a 13 mm (0.5 pollici).
• Turbine a gas aeroderivative e centrifughe ad alta velocità con spazio geometrico limitato.
• Alloggiamenti di macchinari con foro di piccolo diametro in cui è richiesto il montaggio ravvicinato del trasduttore.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Per evitare interferenze durante l'installazione di più sonde 3300 NSv, mantenere una distanza minima punta-punta di 25 mm (1.0 pollici) per le misurazioni della posizione assiale o di 23 mm (0.9 pollici) per le configurazioni di vibrazione radiale. Assicurarsi che durante l'installazione non venga superata la coppia nominale massima di 7.3 N-m (65 in-lb), per evitare danni alla filettatura o agli elementi interni del sensore. Durante il posizionamento del cavo coassiale corazzato deve essere rispettato il raggio di curvatura minimo di 25.4 mm (1.0 pollici). Per le installazioni in aree pericolose, collegare il sistema utilizzando barriere Zener a sicurezza intrinseca o isolatori galvanici approvati, secondo il disegno Bently Nevada 141092.

Conformità e certificazioni

Questo sistema è conforme alle principali direttive industriali, tra cui la Direttiva EMC della Comunità Europea 2014/30/UE (norme EN 61000-6-2 ed EN 61000-6-4) e la Direttiva RoHS 2011/65/UE. Le opzioni per aree pericolose supportano molteplici omologazioni (CSA, ATEX, IECEx) per Classe I, Zona 0/2, Classe I, Gruppi A, B, C, D, Classe II, Gruppi E, F, G e Classe III, se collegate correttamente tramite barriere di sicurezza approvate. È certificato per applicazioni di sicurezza funzionale fino a SIL 2 (HFT = 0) e SIL 3 (HFT = 1).
