Sonda di prossimità Bently Nevada 3300 XL NSv 330903-00-04-05-02-05

Descrizione

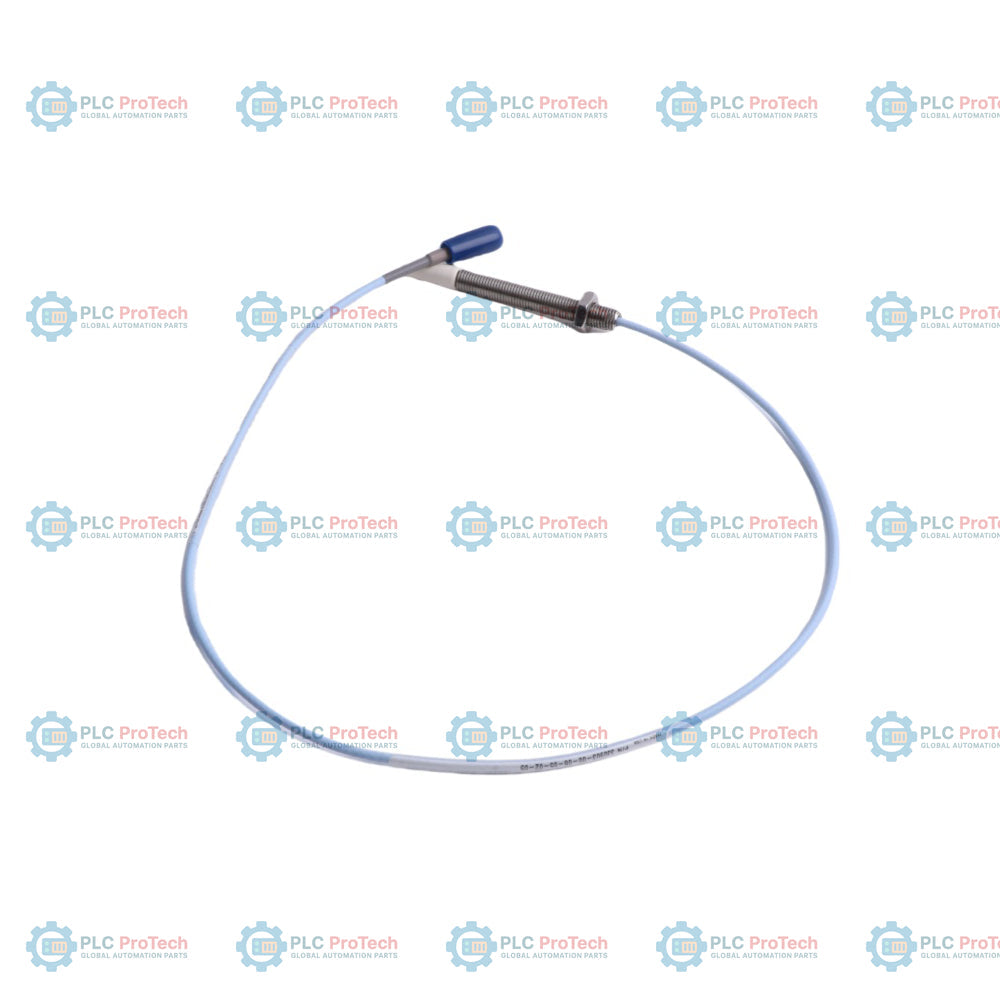

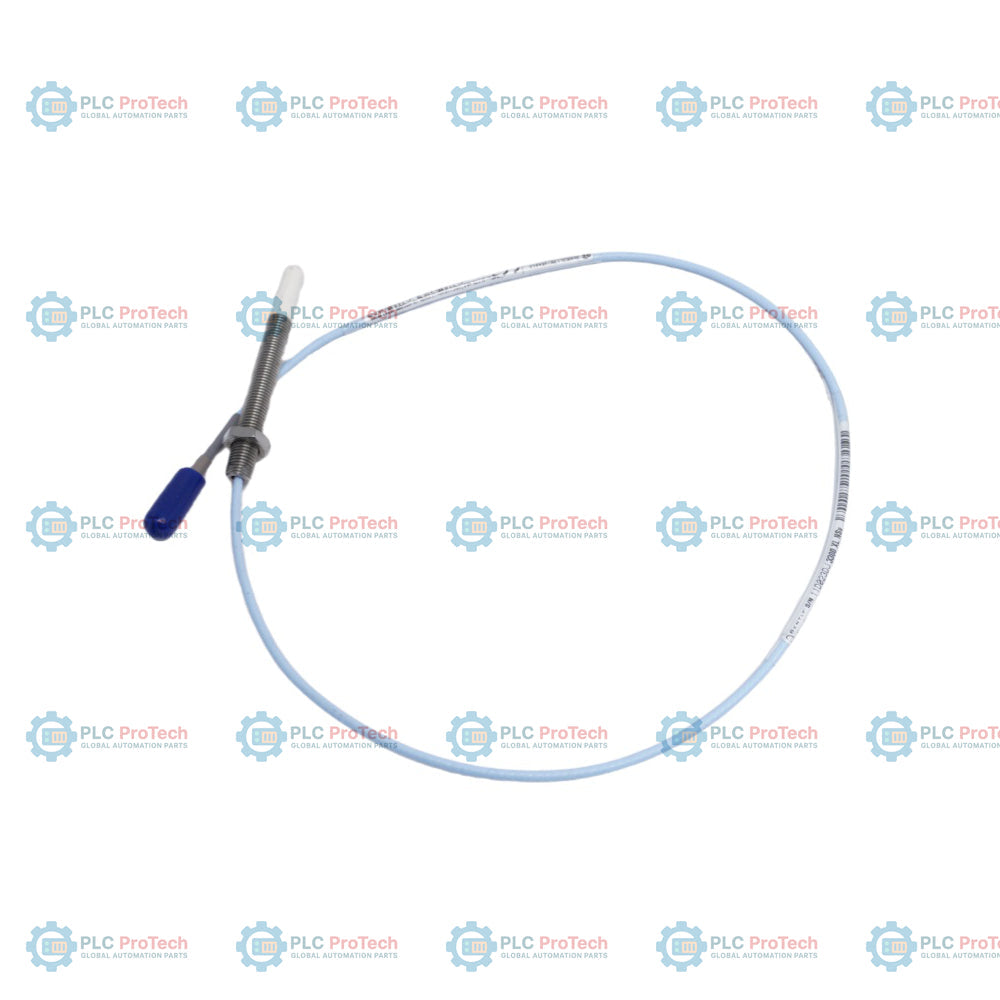

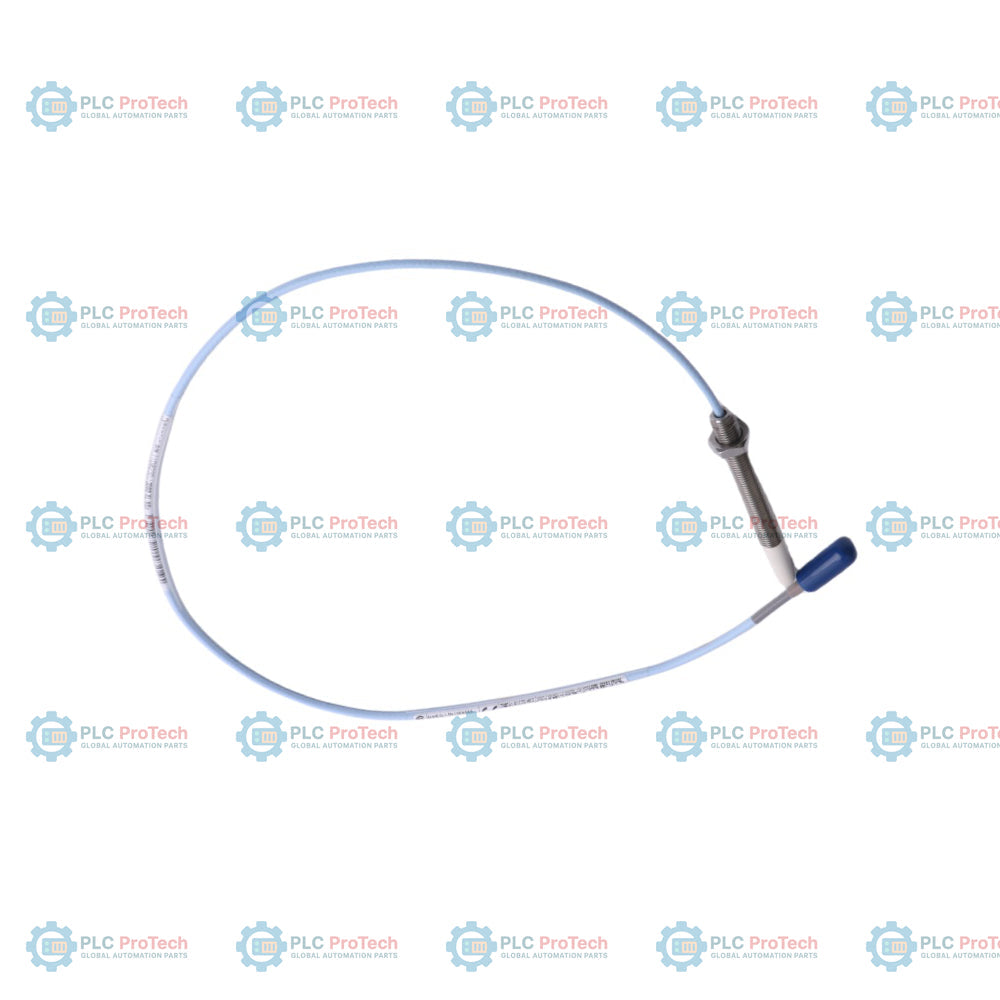

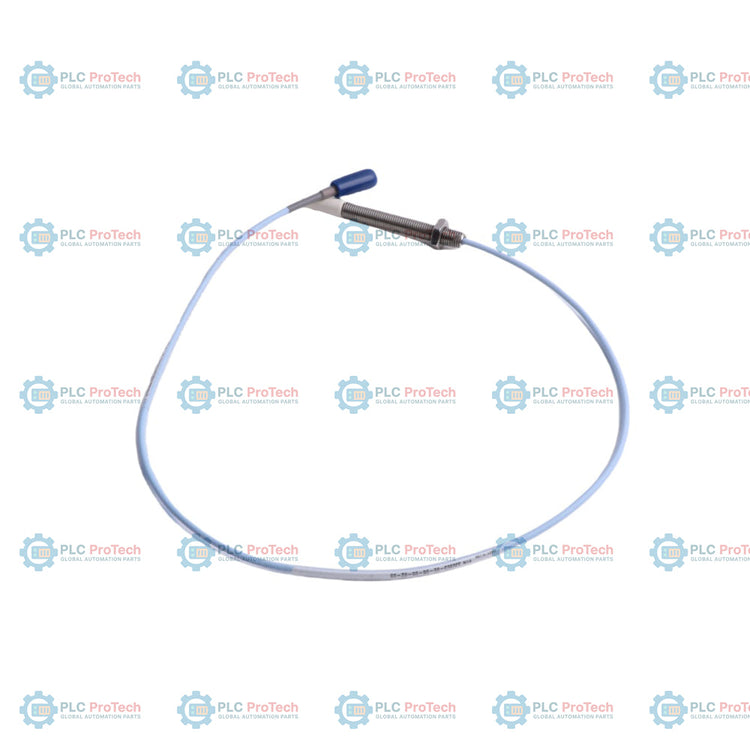

Il modello 330903-00-04-05-02-05 è una sonda di prossimità 3300 XL NSv con filettatura M8x1 e struttura non corazzata. Questo trasduttore è progettato specificamente per ambienti con spazio limitato, come turbine aeroderivative, compressori per refrigerazione e compressori di gas di processo a piccolo diametro. Con una lunghezza non filettata di 0,0 pollici (opzione 00), una lunghezza del corpo di 0,4 pollici (opzione 04) e una lunghezza totale del sistema di 0,5 m (opzione 05), questa sonda offre il profilo di rilevamento compatto richiesto nelle applicazioni in cui i trasduttori standard da 8 mm o 5 mm presentano limitazioni di montaggio o di visione laterale.

In quanto parte del sistema di trasduttori 3300 XL NSv, questa unità utilizza un design di rilevamento a correnti parassite ottimizzato per fornire misurazioni precise delle vibrazioni radiali e della posizione assiale. La sonda termina con un connettore coassiale miniaturizzato ClickLoc (opzione 02) ed è dotata di approvazioni multiple (opzione 05), tra cui certificazioni CSA, ATEX e IECEx per l'impiego in aree pericolose. È meccanicamente compatibile con i cavi di prolunga standard Bently Nevada 3300 NSv e con i sensori Proximitor 3300 XL NSv.

Caratteristiche

• Filettatura M8x1: Filettatura metrica standard per un montaggio preciso in alloggiamenti speciali dei cuscinetti.
• Struttura non corazzata: Design standard del corpo della sonda per l'impiego in applicazioni che non richiedono protezione meccanica contro l'abrasione.
• Connettore ClickLoc: Connettore coassiale miniaturizzato in ottone placcato oro, con sistema di bloccaggio per impedire l'allentamento e garantire l'integrità del segnale.
• Tecnologia NSv: Ottimizzata per applicazioni con bersagli piccoli e ambienti con visione laterale limitata, in cui i sensori standard 3300 XL potrebbero non essere installabili.
• Certificato per aree pericolose: Approvazioni multiple (CSA, ATEX, IECEx) per un funzionamento sicuro in atmosfere esplosive.
• Cavo standard: Cavo coassiale non corazzato configurato per le normali installazioni di monitoraggio industriale.

Applicazioni

• Monitoraggio delle vibrazioni radiali e della posizione su macchine con cuscinetti a film fluido e alberi di piccolo diametro.
• Misurazione della posizione assiale (di spinta) per bersagli piani di dimensioni inferiori a 15 mm.
• Applicazioni con tachimetro, rilevamento della velocità zero e riferimento di fase (Keyphasor).
• Installazioni ad alta densità in cui le limitazioni dovute a fori di alloggiamento o alla visione laterale impediscono l'uso di sonde standard 3300 XL da 8 mm.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Regolare la distanza della sonda in base alle specifiche della scheda tecnica 3300 XL NSv e al materiale del bersaglio. Utilizzare protezioni per connettori sull'interfaccia tra la sonda e il cavo di prolunga per impedire l'ingresso di liquidi, in particolare in ambienti umidi o con nebbia d'olio. Evitare curvature strette del cavo coassiale per mantenere l'impedenza del segnale e prevenire danni al dielettrico. Per le installazioni in aree pericolose, attenersi scrupolosamente ai disegni di controllo Bently Nevada 141092 (a sicurezza intrinseca) o 140979 (a sicurezza non intrinseca/antiscintilla).
