Descrizione

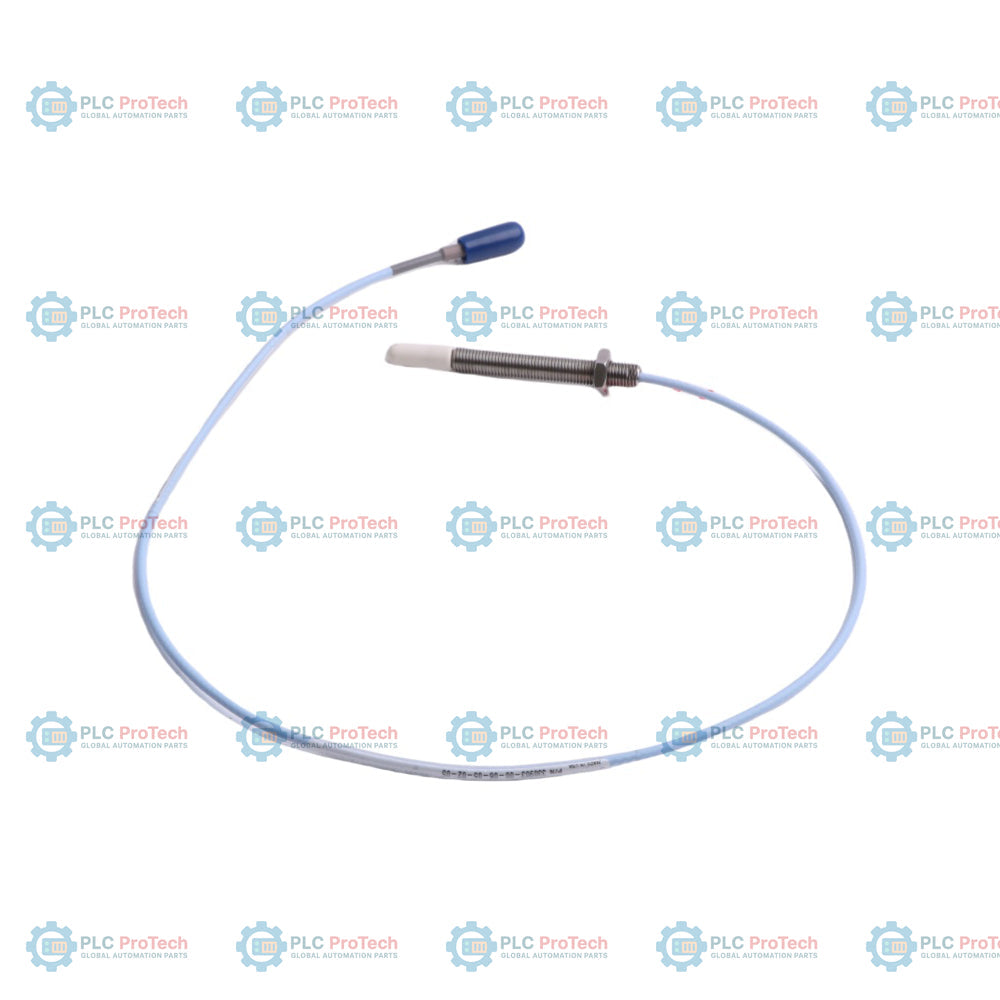

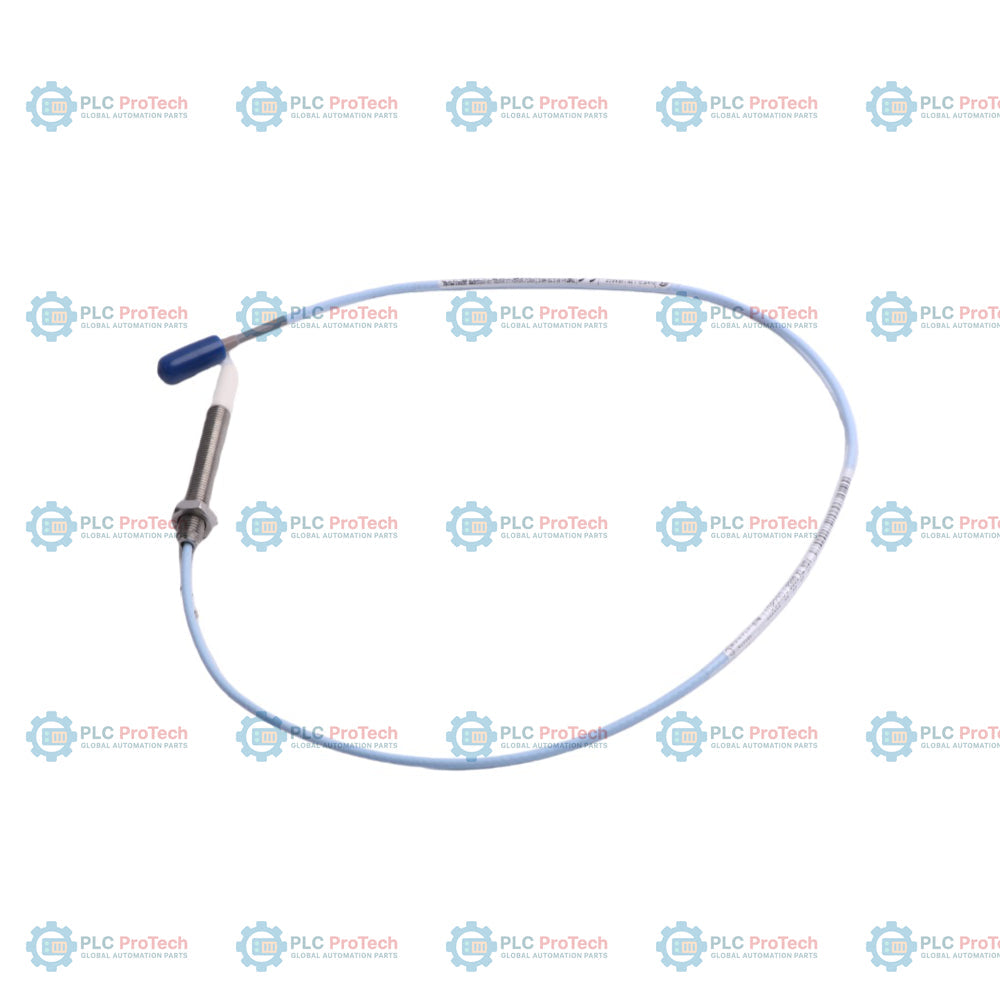

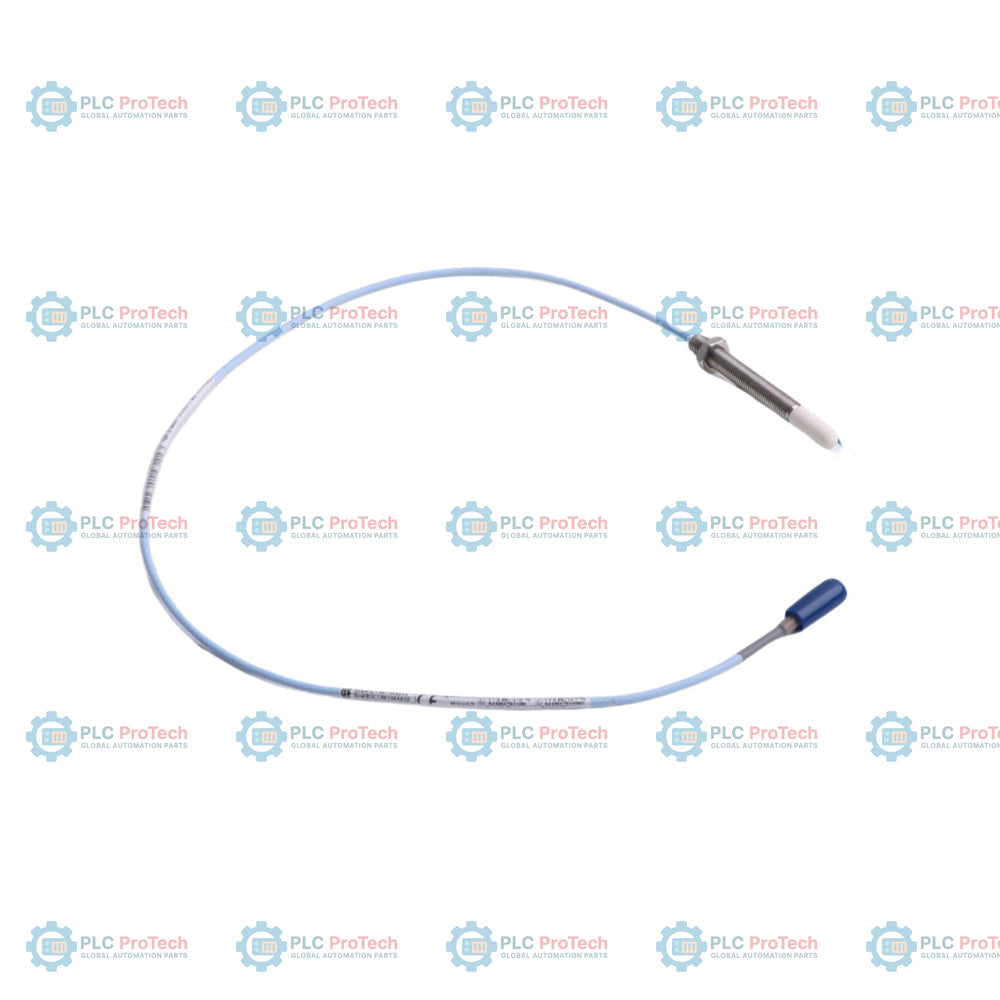

330903-00-05-10-01-05: sonda di prossimità 3300 XL NSv, filettatura M8x1, opzione 00 (lunghezza non filettata di 0,0 in), opzione 05 (lunghezza del corpo di 0,5 in), opzione 10 (lunghezza totale di 1,0 m), opzione 01 (connettore ClickLoc con protezione del connettore, cavo standard), opzione 05 (approvazioni multiple). Questa sonda di spostamento a correnti parassite senza contatto è un componente essenziale del sistema di trasduttori di prossimità 3300 XL NSv, progettato specificamente per applicazioni con geometria del target limitata o requisiti di installazione in spazi ristretti. Il sistema 3300 XL NSv è progettato per macchinari con alesaggio ridotto, come turbine aeroderivative e apparecchiature ad alta velocità, nei quali non è possibile utilizzare i sistemi di trasduttori standard 3300 XL da 8 mm. Questa sonda si abbina al sensore Proximitor 330980 e al cavo di prolunga 330930 per fornire misurazioni precise delle vibrazioni radiali e della posizione assiale su alberi di diametro inferiore a 51 mm (2 in) o su target piani inferiori a 15 mm (0,6 in). Il corpo filettato M8x1 consente un montaggio flessibile nelle macchine con cuscinetti a film fluido e spazio limitato.

Caratteristiche

• Corpo della sonda filettato M8x1 (opzione 00 non filettata, lunghezza del corpo di 0,5 in)
• Lunghezza totale del sistema di 1,0 metro (opzione 10)
• Connettore coassiale ClickLoc miniaturizzato con protezione del connettore integrata (opzione 01)
• Tipo di cavo standard
• Approvazioni multiple degli enti, tra cui CSA, ATEX e IECEx (opzione 05)
• Misurazione senza contatto, ideale per target di piccole dimensioni e applicazioni con visuale laterale in spazi ristretti
• Progettata per l’integrazione diretta con i sensori Proximitor 3300 XL NSv e i cavi di prolunga

Applicazioni

• Misurazioni delle vibrazioni radiali e della posizione radiale su alberi di piccolo diametro
• Misurazioni della posizione assiale (di spinta) per geometrie del target di piccole dimensioni
• Misurazioni del tachimetro e della velocità zero
• Generazione del segnale di riferimento di fase (Keyphasor)
• Turbine aeroderivative e compressori centrifughi per aria/refrigerazione

Informazioni per l’ordine

Opzione	Codice su questo SKU	Descrizione
Codice prodotto ordinabile	330903-00-05-10-01-05	Sonda di prossimità 3300 XL NSv, filettatura M8x1, senza armatura
A - Lunghezza non filettata	00	0,0 in
B - Lunghezza del corpo	05	0,5 in
C - Lunghezza totale	10	1,0 metro
D - Connettore/Cavo	01	ClickLoc coassiale miniaturizzato, con protezione del connettore, cavo standard
E - Approvazione dell’ente	05	Approvazioni multiple (CSA/ATEX/IECEx)

Specifiche tecniche

Produttore	Bently Nevada (Baker Hughes)
Codice prodotto	330903-00-05-10-01-05
Filettatura della sonda	M8x1
Tipo di sistema	Sistema di trasduttori di prossimità 3300 XL NSv
Tipo di connettore	ClickLoc coassiale miniaturizzato
Tipo di cavo	Standard
Lunghezza totale del sistema	1,0 metro
Approvazioni	Multiple (CSA, ATEX, IECEx)
Temperatura di esercizio	-52 degC a +177 degC
Temperatura di stoccaggio	-52 degC a +177 degC

Linee guida per l’installazione

• Assicurarsi che la sonda sia installata con una distanza adeguata allo specifico macchinario e alla calibrazione del Proximitor.
• Utilizzare la protezione del connettore integrata per garantire l’isolamento ambientale del collegamento ClickLoc.
• Installare secondo il disegno Bently Nevada 141092 per applicazioni a sicurezza intrinseca o secondo il disegno 140979 per installazioni non incendive/non pericolose.
• Mantenere il raggio minimo di curvatura di 25,4 mm (1,0 in) per tutti i cavi della sonda e di prolunga.
• Verificare che l’ingaggio della filettatura non superi 12 mm per la filettatura M8x1, al fine di evitare il grippaggio.

Conformità e certificazioni

• Approvazioni multiple (CSA, ATEX, IECEx)
• Conforme CE
• Per i requisiti specifici di installazione in aree pericolose, consultare la documentazione del sistema e i disegni di controllo applicabili.
