Descrizione

Il corpo del sensore in acciaio metrico M8x1 completamente filettato con armatura in acciaio inossidabile (opzione 330904), con lunghezza non filettata di 0 mm (opzione 00), lunghezza complessiva del corpo di 180 mm (opzione 18), lunghezza totale di 1,0 m (opzione 10) e connettore ClickLoc con protezione del connettore (opzione 01) identifica la configurazione 330904-00-18-10-01-05 del sensore di prossimità 3300 NSv.

Progettato per spazi ridotti e aree del target più piccole, questo sensore corazzato offre protezione meccanica contro detriti e danni fisici in ambienti difficili con macchinari rotanti. A differenza dei modelli non corazzati, l'armatura integrata in acciaio inossidabile di questa unità protegge il cavo coassiale, mentre la protezione del connettore ClickLoc impedisce l'ingresso di umidità e contaminanti. La designazione dell'opzione 05 garantisce la conformità a molteplici standard internazionali per aree pericolose, rendendolo adatto alle installazioni industriali in tutto il mondo.

Caratteristiche

• Design di base dell'opzione 330904: Combina una filettatura metrica M8x1 con una robusta armatura flessibile in acciaio inossidabile, resistente all'abrasione fisica e ai detriti.
• Lunghezza non filettata di 0 mm (opzione 00): Il corpo completamente filettato massimizza la flessibilità di installazione in fori filettati metrici compatti.
• Lunghezza complessiva del corpo di 180 mm (opzione 18): Il design con corpo lungo consente al sensore di raggiungere target sull'albero incassati attraverso carter o manicotti profondi della macchina.
• Lunghezza totale del cavo di 1,0 m (opzione 10): Il cavo integrato diretto del sensore, lungo 1,0 metro, si collega perfettamente a un cavo di prolunga.
• Connettore ClickLoc con protezione (opzione 01): Dispone di un connettore coassiale ClickLoc maschio miniaturizzato preinstallato, con una protezione del connettore in fluorosilicone che impedisce l'ingresso di umidità e sostanze chimiche.
• Approvazioni multiple dell'opzione 05: Certificata per installazioni a sicurezza intrinseca e non incendiarie secondo le approvazioni degli enti CSA, ATEX e IECEx.
• Tecnologia di rilevamento a correnti parassite: Progettata specificamente per target ravvicinati, con un fattore di scala medio (ASF) di 7,87 V/mm (200 mV/mil).

Applicazioni

La 330904-00-18-10-01-05 La sonda è progettata per macchinari rotanti ad alta velocità con accesso fisico limitato o geometrie del bersaglio strette. Gli ambienti applicativi tipici includono:

• Monitoraggio delle vibrazioni radiali e della posizione assiale su alberi di diametro inferiore a 20 mm (0,8 pollici).
• Macchinari di piccole dimensioni, riduttori ad alta velocità e turbine a gas aeroderivative.
• Compressori centrifughi e pompe industriali che richiedono sensori robusti con filettatura metrica.
• Ambienti chimici, petrolchimici e di generazione elettrica gravosi che richiedono la protezione del cavo con armatura.
• Aree pericolose che richiedono strumentazione certificata a sicurezza intrinseca (Ex ia).

Informazioni per l'ordinazione

Specifiche tecniche

Linee guida per l'installazione

• Limite di innesto della filettatura: per i corpi sonda M8x1, la lunghezza massima di innesto della filettatura è 12 mm. Evitare di superare questo valore per prevenire inceppamenti durante l'installazione.
• Coppia del corpo della sonda: per i corpi sonda M8x1, la coppia consigliata è 5,1 N-m (45 in-lb), mentre la coppia nominale massima è 7,3 N-m (65 in-lb). Non serrare eccessivamente.
• Raggio minimo di curvatura: mantenere un raggio minimo di curvatura di 25,4 mm (1,0 pollice) per le sezioni di cavo armate e non armate, per prevenire l'attenuazione del segnale o danni fisici.
• Collegamento dei connettori: assicurarsi che i connettori ClickLoc siano mantenuti puliti e asciutti. Utilizzare il protettore del connettore preinstallato (opzione 01) per sigillare il collegamento femmina/maschio.

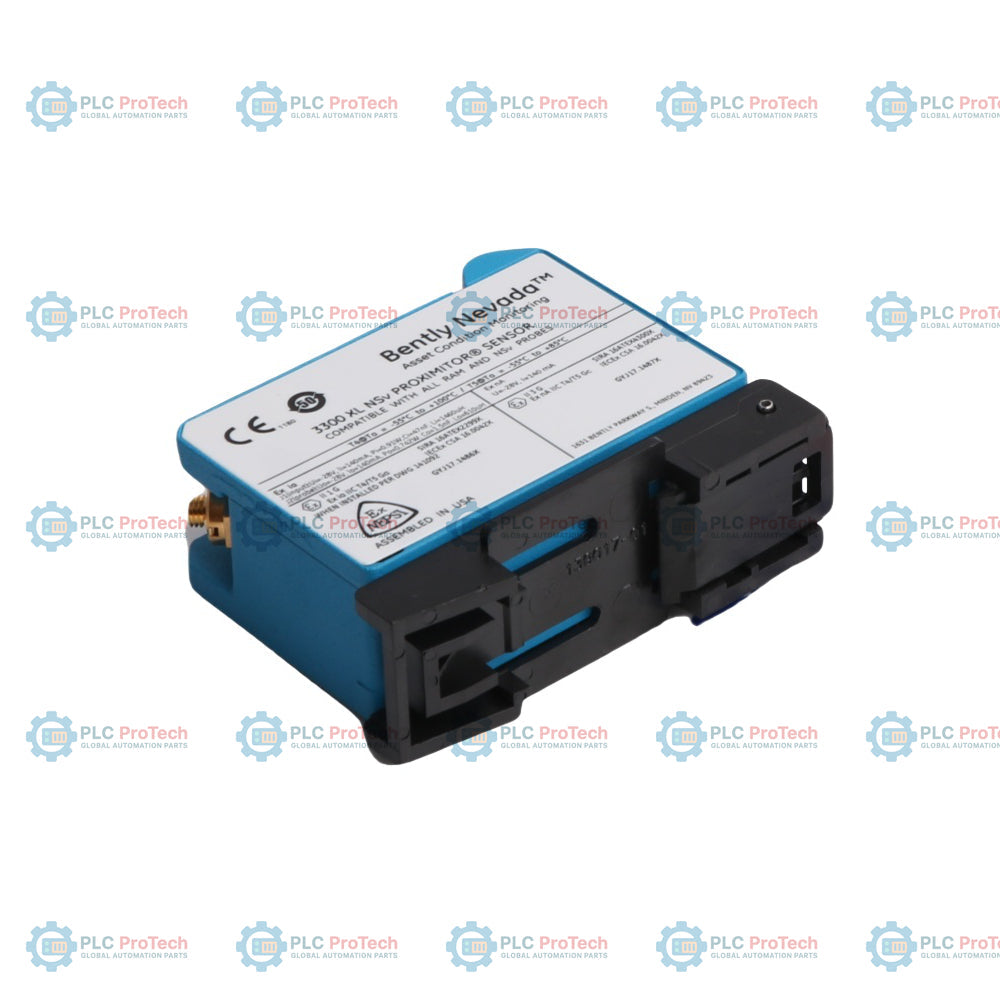

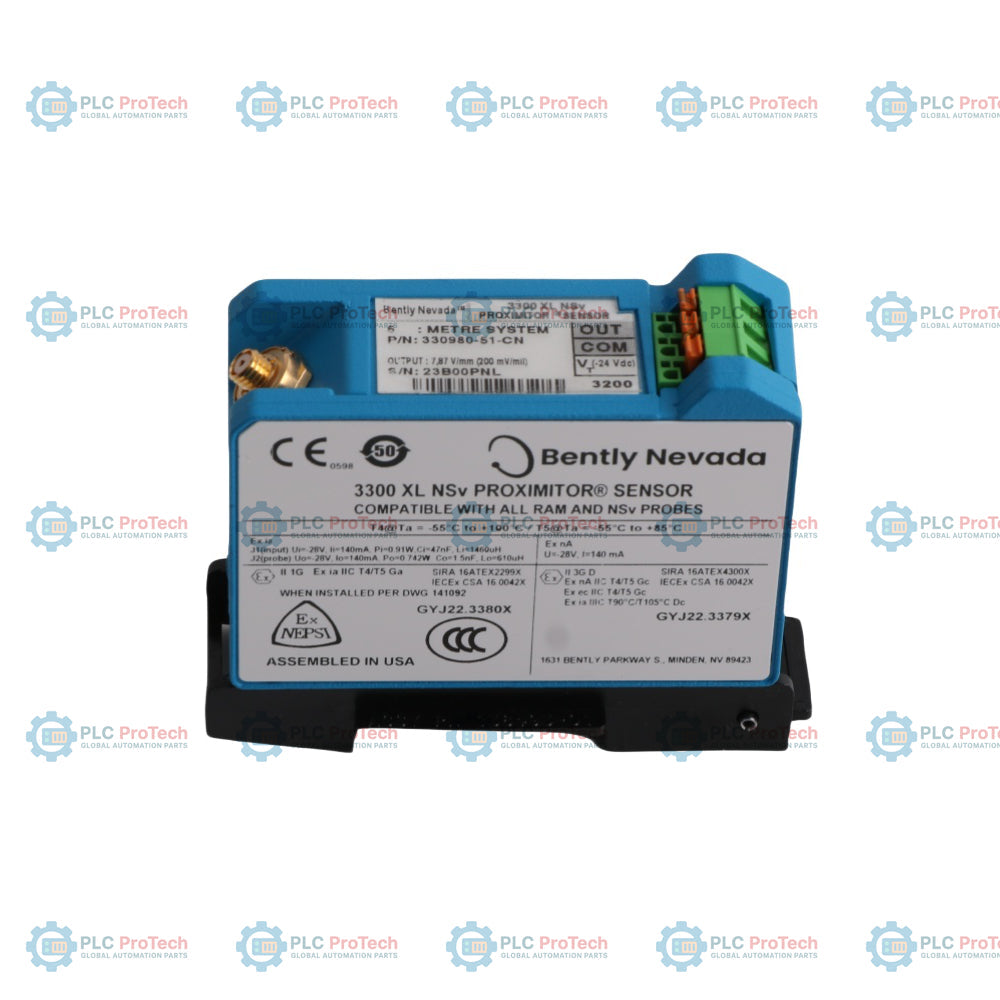

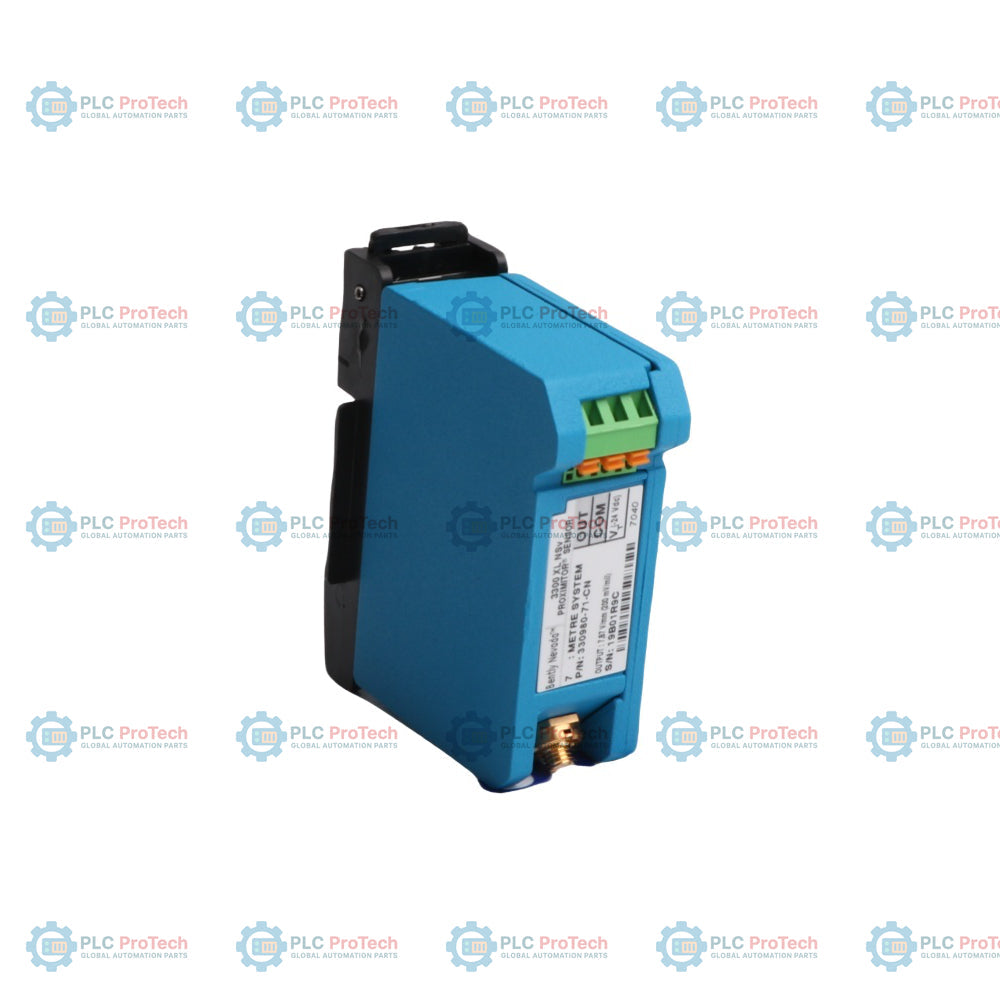

• Compatibilità della lunghezza del sistema: assicurarsi che la lunghezza combinata della sonda e del cavo di prolunga corrisponda alla lunghezza totale calibrata del sensore di prossimità 3300 XL NSv Proximitor (5,0 m o 7,0 m).

Conformità e certificazioni

• EMC: direttiva 2014/30/UE della Comunità Europea, norme EN 61000-6-2 (immunità) e EN 61000-6-4 (emissioni) per ambienti industriali.
• RoHS: direttiva 2011/65/UE della Comunità Europea; conforme alla normativa China RoHS con designazione EFUP di 15 anni in conformità a SJ/T 11364-2024.
• Settore marittimo: conforme alle norme ABS 2019 per le condizioni di classificazione (unità e strutture offshore).
• Sicurezza funzionale: SIL 2 (HFT = 0), SIL 3 (HFT = 1).
• Omologazioni per aree pericolose (opzione 05): a sicurezza intrinseca (Ex ia) e non incendiario/non scintillante (Ex nA/Ex ec) per Classe I, Zona 0/2, Gruppi A, B, C e D (CNRTLUs e ATEX/IECEx).
