Descrizione

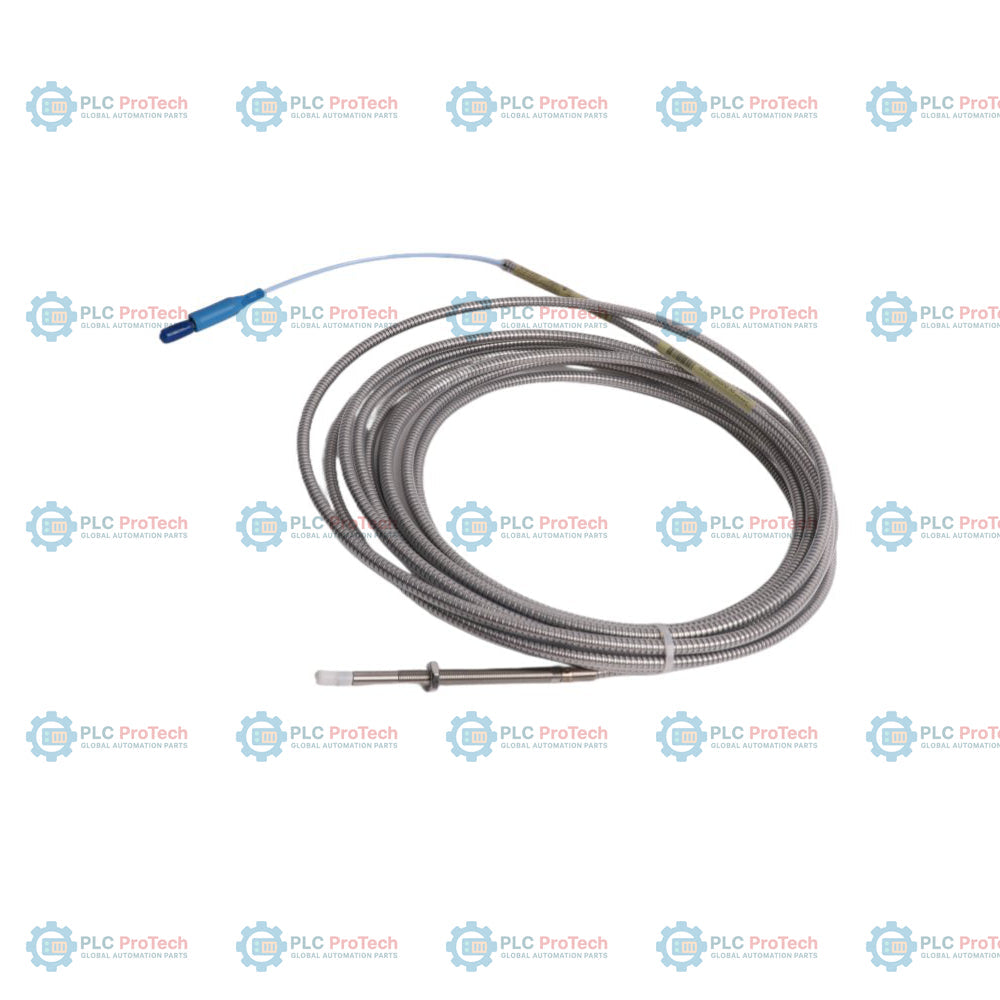

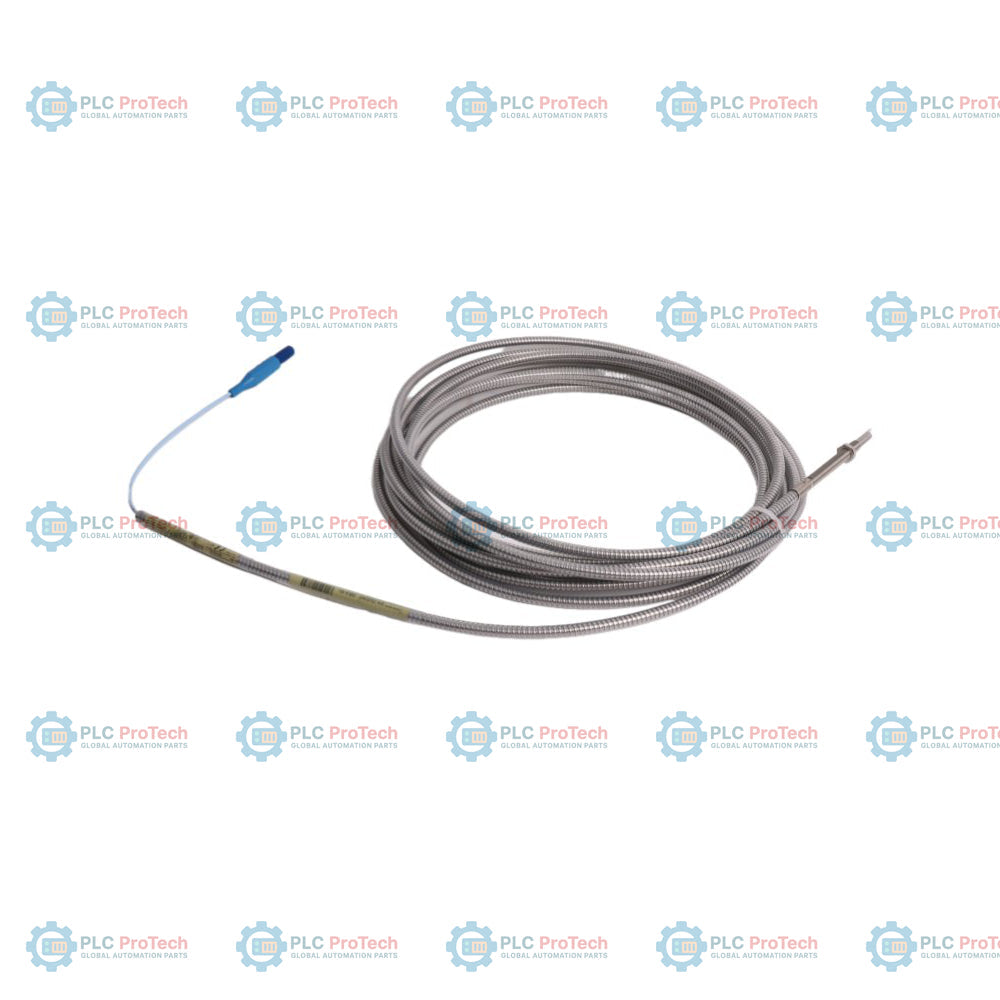

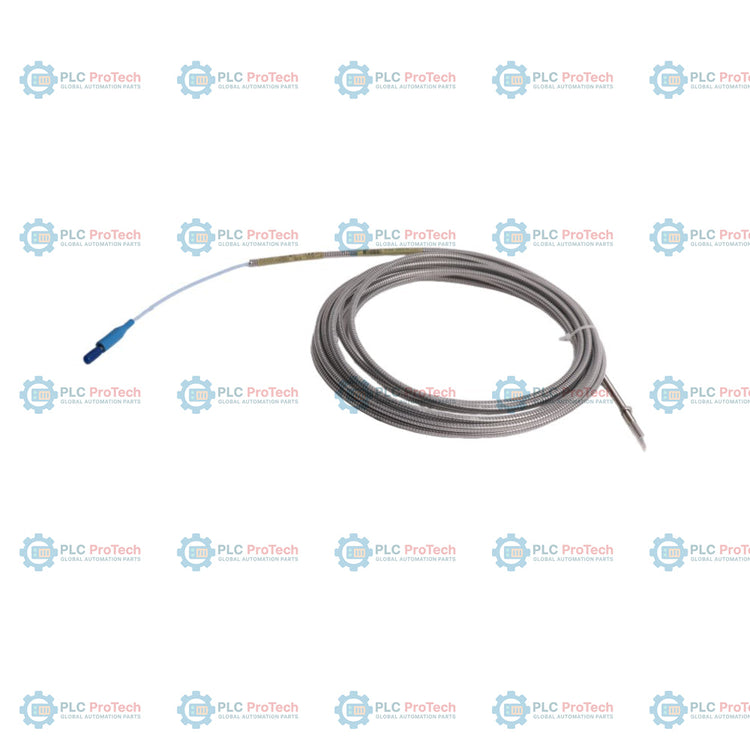

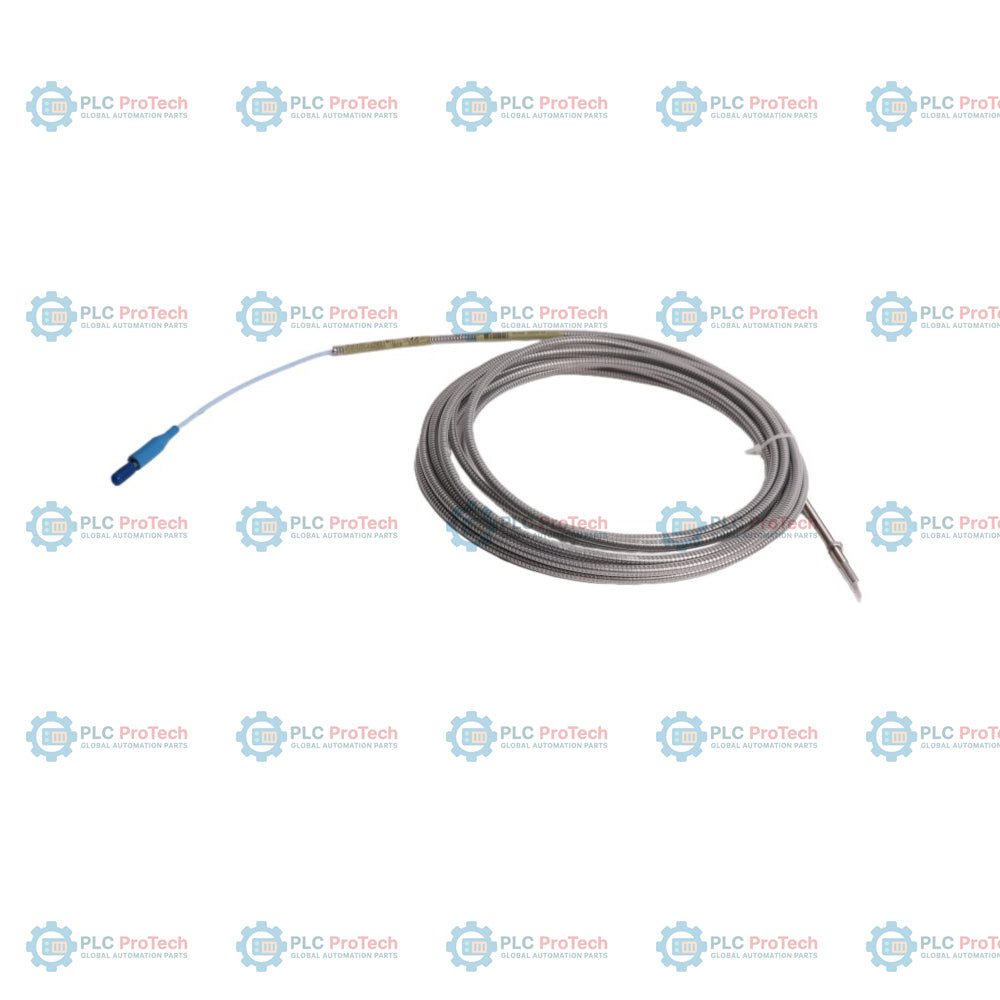

330904-02-10-70-01-00 è una sonda di prossimità 3300 XL NSv configurata con una filettatura M8 x 1 (330904), una lunghezza non filettata di 0,2 pollici (opzione 02), una lunghezza del corpo di 1,0 pollici (opzione 10), una lunghezza totale del sistema di 7,0 metri (opzione 70) e include un connettore coassiale miniaturizzato ClickLoc con protezione del connettore e cavo standard (opzione 01). Questa sonda è progettata per l'uso nel sistema di trasduttori di prossimità 3300 XL NSv, in particolare per il monitoraggio di macchinari nei quali i vincoli di installazione o le geometrie ridotte dei target limitano l'impiego di sistemi standard da 5 mm o 8 mm. Il sistema 3300 XL NSv è ideale per applicazioni con piccoli alesaggi, turbine aeroderivative e apparecchiature ad alta velocità. Fornisce misurazioni precise di vibrazione radiale, posizione radiale, posizione assiale (spinta), tachimetro e segnali Keyphasor. Utilizzando il modello 330904, gli utenti ottengono la protezione meccanica dell'armatura integrata in acciaio inox, che contribuisce a garantire la durata in ambienti industriali gravosi.

Caratteristiche

• Filettatura M8 x 1 con armatura in acciaio inox per una maggiore resistenza meccanica
• Configurazione con lunghezza del corpo di 1,0 pollici e lunghezza non filettata di 0,2 pollici
• Lunghezza totale del sistema di 7,0 metri per una distanza di installazione flessibile
• Connettore coassiale miniaturizzato ClickLoc con protezione del connettore e cavo standard
• Compatibile con il sensore Proximitor 3300 XL NSv e i cavi di estensione 3300 NSv
• Progettata per requisiti di installazione in spazi ristretti, misurazioni di alberi di piccole dimensioni e applicazioni con visibilità laterale ridotta

Applicazioni

• Compressori centrifughi per aria e gas di processo
• Turbine aeroderivative e apparecchiature rotanti ad alta velocità
• Misurazione della vibrazione e della posizione radiale di alberi con diametro inferiore a 51 mm
• Misurazione della posizione assiale (spinta) per target piani inferiori a 15 mm
• Rilevamento del tachimetro e della velocità zero
• Applicazioni con riferimento di fase (Keyphasor)

Informazioni per l'ordine

Opzione	Codice	Descrizione
Codice prodotto ordinabile	330904-02-10-70-01-00	Sonda 3300 NSv, filettatura M8 x 1, con armatura
A - Lunghezza non filettata	02	Lunghezza non filettata di 0,2 pollici
B - Lunghezza del corpo	10	Lunghezza del corpo di 1,0 pollici
C - Lunghezza totale	70	Lunghezza totale del sistema di 7,0 metri
D - Connettore/Cavo	01	Connettore coassiale miniaturizzato ClickLoc con protezione del connettore, cavo standard
E - Omologazione dell'ente	00	Non richiesta

Specifiche tecniche

Produttore	Bently Nevada
Codice prodotto	330904-02-10-70-01-00
Tipo di sonda	Sonda di prossimità 3300 XL NSv
Dimensione della filettatura	M8 x 1
Armatura	Con armatura in acciaio inox
Campo lineare	1,5 mm (60 mil)
Distanza consigliata	1,0 mm (40 mil)
Risposta in frequenza	Da 0 a 10 kHz
Intervallo di temperatura	Da -52 degC a +177 degC

Linee guida per l'installazione

Installare la sonda con la corretta distanza, in genere 1,0 mm (40 mil), per mantenere prestazioni lineari. Durante la posa dei cavi, rispettare i limiti del raggio di curvatura del cavo coassiale da 75 ohm per evitare il degrado del segnale. Se installata in un'area pericolosa, assicurarsi che la configurazione sia conforme ai disegni di installazione Bently Nevada applicabili al livello di omologazione selezionato. Utilizzare protezioni del connettore per sigillare i collegamenti negli ambienti in cui sussiste il rischio di umidità o contaminazione.

Conformità e certificazioni

• Direttiva RoHS 2011/65/UE
• Direttiva EMC 2014/30/UE
• Sicurezza funzionale: SIL 2 (HFT=0), SIL 3 (HFT=1)
