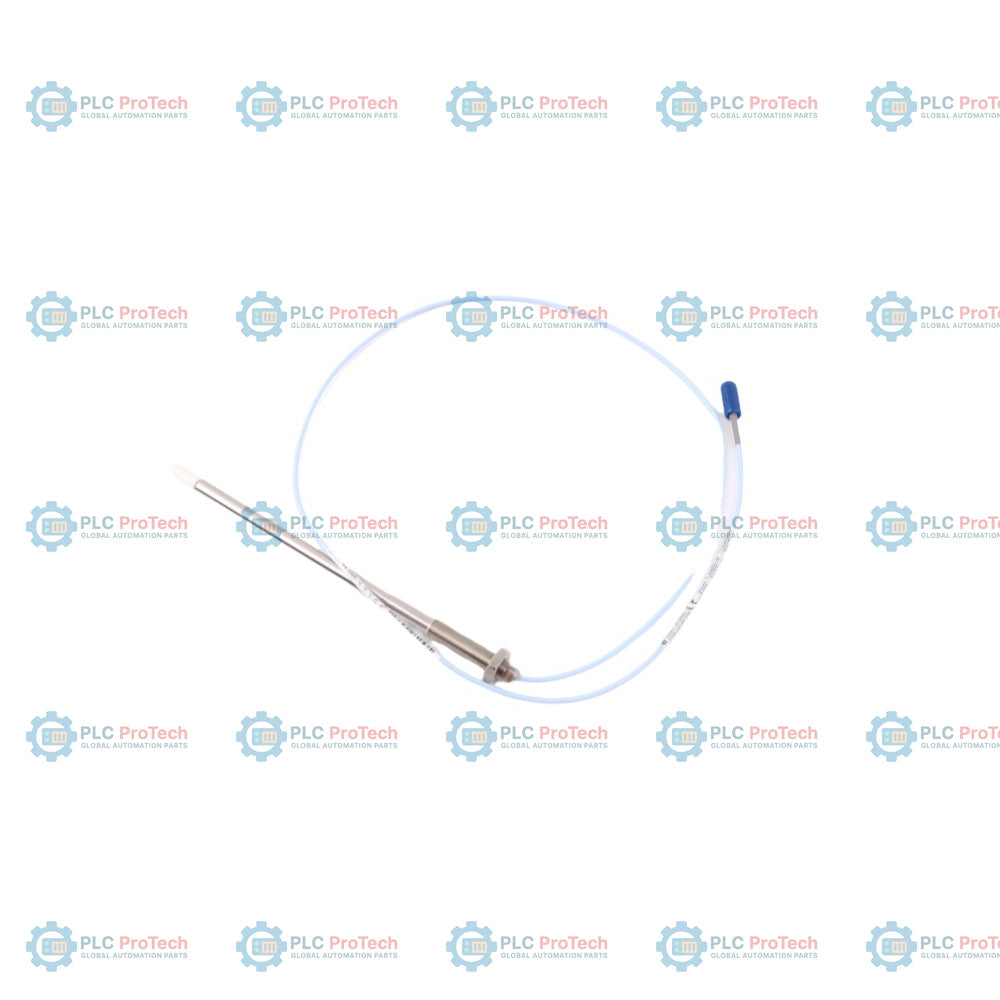

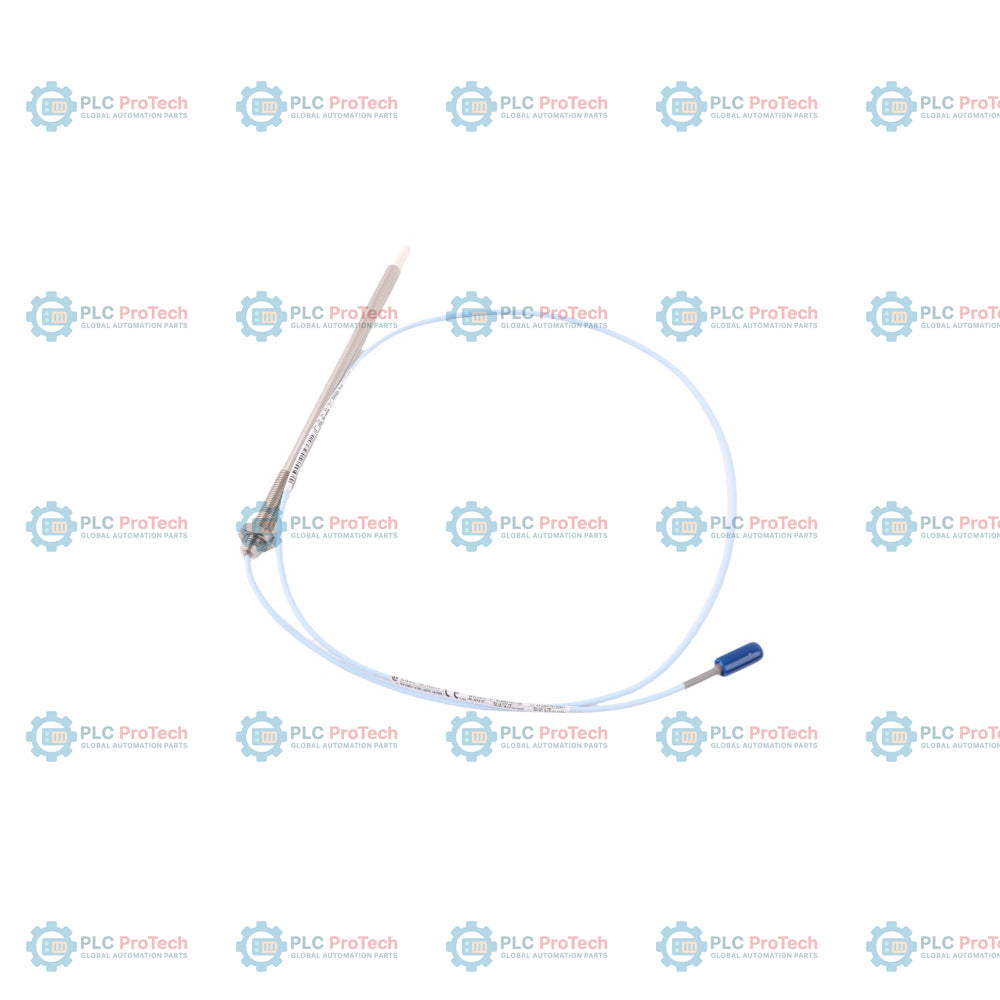

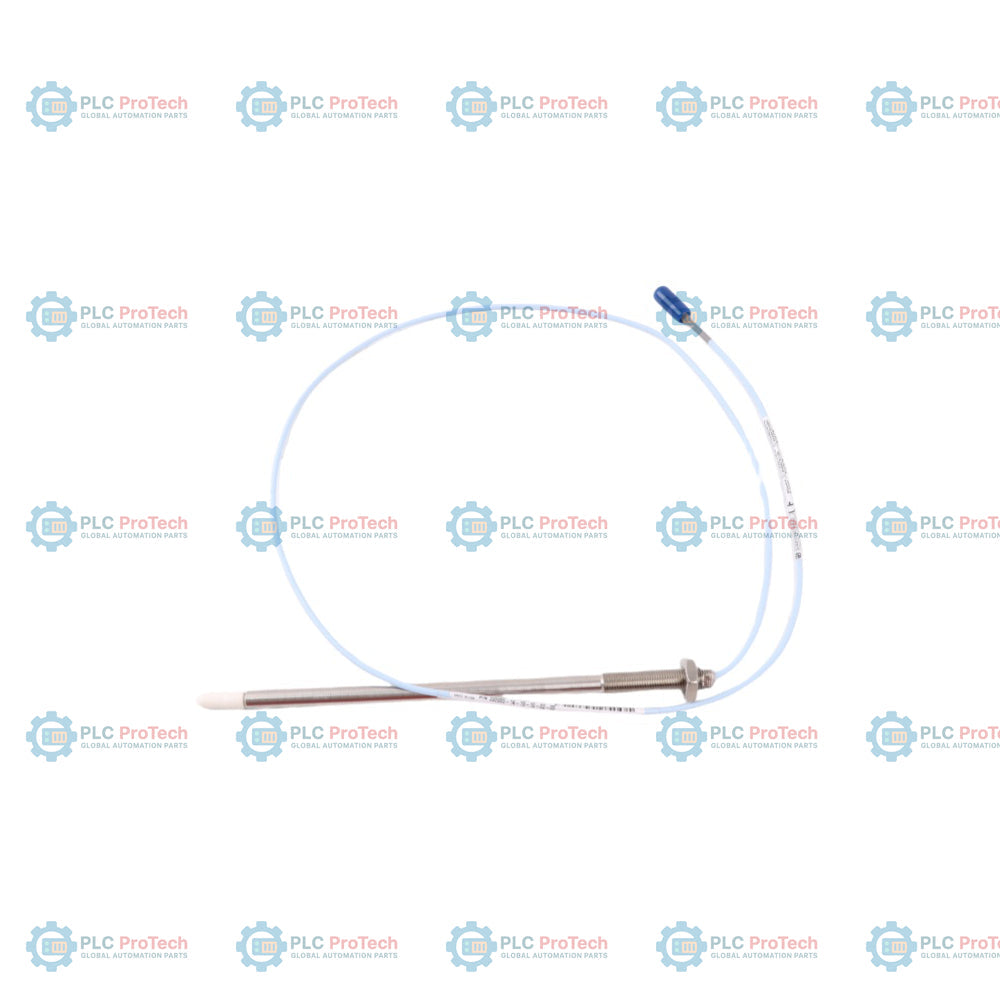

Bently Nevada 330905-14-19-10-02-05 Sonda di prossimità 3300 NSv

Panoramica del prodotto

Il 330905-14-19-10-02-05 (3300 NSv) è un sensore di spostamento a correnti parassite ad alta precisione, progettato per macchinari industriali con vincoli di spazio estremi. Progettata specificamente per l'uso in compressori d'aria centrifughi, unità di refrigerazione e compressori di gas di processo ad alta velocità, questa sonda offre prestazioni eccellenti dove i sensori standard da 8 mm sono soggetti a limitazioni fisiche. Il 330905-14-19-10-02-05 utilizza la tecnologia Narrow Side View (NSv) per fornire misurazioni precise delle vibrazioni radiali e della posizione assiale su alberi di piccolo diametro (inferiore a 51 mm) o su target di spinta con spazio limitato. Concentrando il campo elettromagnetico sulla punta, elimina le interferenze del segnale causate dalle pareti dei fori di alloggiamento o dalle superfici metalliche adiacenti. Questo sensore è un componente essenziale dei sistemi di protezione dei macchinari e offre l'affidabilità necessaria per prevenire guasti catastrofici e ottimizzare la disponibilità degli asset in ambienti chimici e termici aggressivi.

Descrizione della configurazione del suffisso

Il suffisso d'ordine del 330905-14-19-10-02-05 definisce una configurazione meccanica e normativa altamente specifica:

• 330905: Sonda di prossimità 3300 NSv, metrica (filettatura M10X1).

• 14 (Lunghezza non filettata): lunghezza del corpo non filettata di 140 mm.

• 19 (Lunghezza complessiva del corpo): lunghezza complessiva del corpo di 190 mm.

• 10 (Lunghezza totale): cavo integrato di 1,0 metro (39 pollici).

• 02 (Connettore/Cavo): dotato di connettore coassiale miniaturizzato ClickLoc e cavo standard (senza armatura).

• 05 (Approvazioni degli enti): approvazioni multiple (ATEX, IECEx, CSA) per l'uso in installazioni a sicurezza intrinseca e in aree pericolose.

Specifiche tecniche

Domande frequenti tecniche

Cosa distingue la serie NSv dalle sonde 3300 XL standard?

La serie NSv (Narrow Side View) utilizza una bobina più piccola e un campo magnetico più concentrato. Ciò consente di monitorare le vibrazioni su alberi di appena 51 mm (2 pollici) senza la distorsione del segnale che si verifica quando il campo di una sonda standard "fuoriesce" oltre il lato di un albero stretto.

Posso installare questa sonda senza una guaina protettiva?

Poiché questo modello specifico (Opzione 02) è "senza armatura", il cavo coassiale è esposto. Sebbene la guaina in FEP offra un'eccellente resistenza chimica, è vulnerabile allo schiacciamento o al taglio meccanico. Per i tratti non protetti, si consiglia di instradare il cavo attraverso una guaina rigida o flessibile dedicata.

In che modo il connettore ClickLoc gestisce gli ambienti soggetti a forti vibrazioni?

Il ClickLoc è un connettore brevettato autobloccante. A differenza dei connettori SMA o BNC standard filettati, che possono allentarsi nel tempo a causa della risonanza della macchina, il ClickLoc "scatta" in una posizione meccanica fissa, garantendo una connessione elettrica costante e un'impedenza stabile.

Direttive per l'installazione e la manutenzione sul campo

• Sicurezza della coppia e del montaggio: per i corpi sonda M10X1, la coppia di installazione consigliata è di 7,5 N-m (66 in-lb). Non superare mai il valore massimo assoluto di 22,6 N-m (200 in-lb). Un serraggio eccessivo può causare l'allungamento del corpo, spostando la bobina interna e alterando permanentemente la calibrazione del sensore.

• Calibrazione della tensione del traferro: per l'acciaio AISI 4140 standard, impostare il traferro della sonda in modo da ottenere una tensione di polarizzazione di -10 Vdc all'uscita del sensore Proximitor. Questa tensione indica che la sonda si trova al centro del suo campo lineare di 1,5 mm, consentendo la misurazione uniforme dei picchi di vibrazione positivi e negativi.

• Tenuta ambientale: la sonda è omologata per temperature elevate, ma l'esposizione prolungata a temperature inferiori a -34 °C (-30 °F) può danneggiare la tenuta interna a pressione. Assicurarsi che il connettore ClickLoc sia mantenuto pulito e asciutto; se il collegamento viene effettuato in un'area con possibile infiltrazione di fluidi, sigillarlo con il nastro in silicone autoagglomerante fornito.

• Compatibilità del sistema: il 3300 NSv è un sistema specializzato. La sonda 330905 deve essere utilizzata con un cavo di prolunga 3300 NSv e un sensore Proximitor 3300 XL NSv. La combinazione di questi componenti con parti standard 3300 XL da 8 mm provocherà uno stato "Non OK" o fattori di scala errati.
