Descrizione

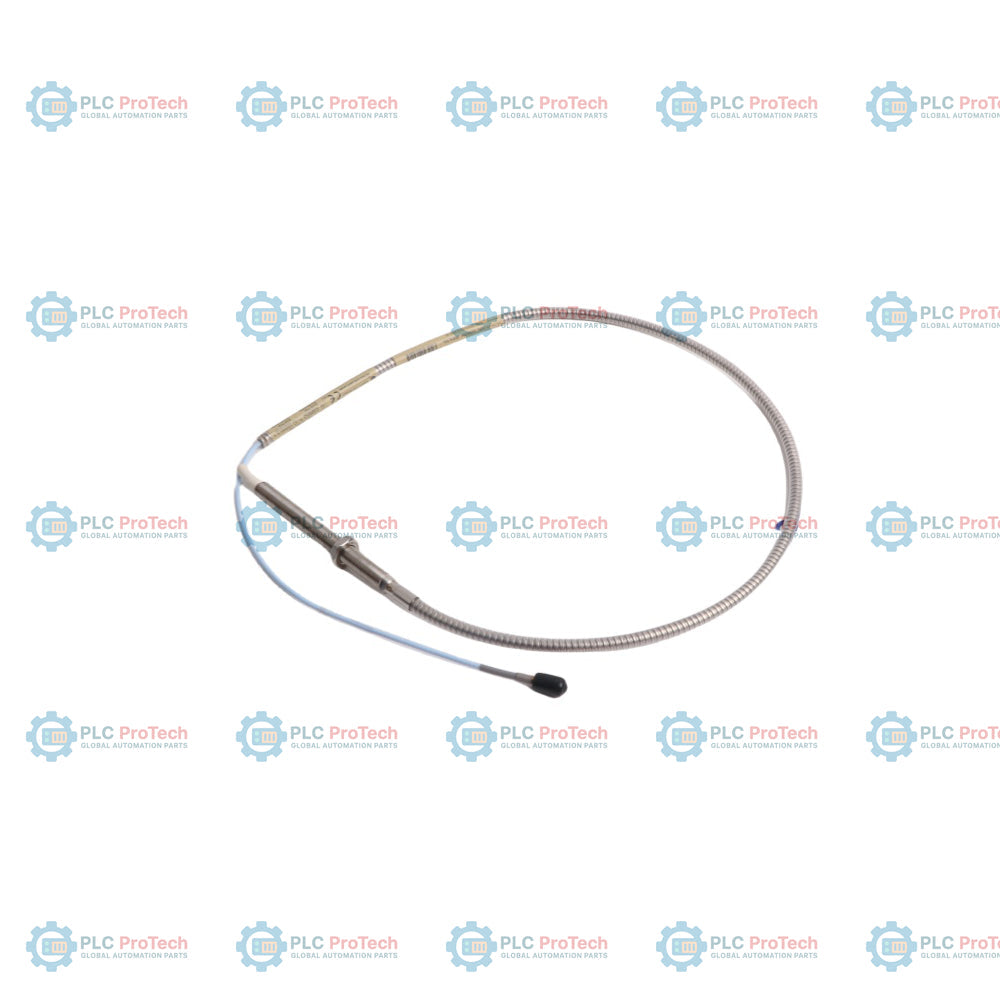

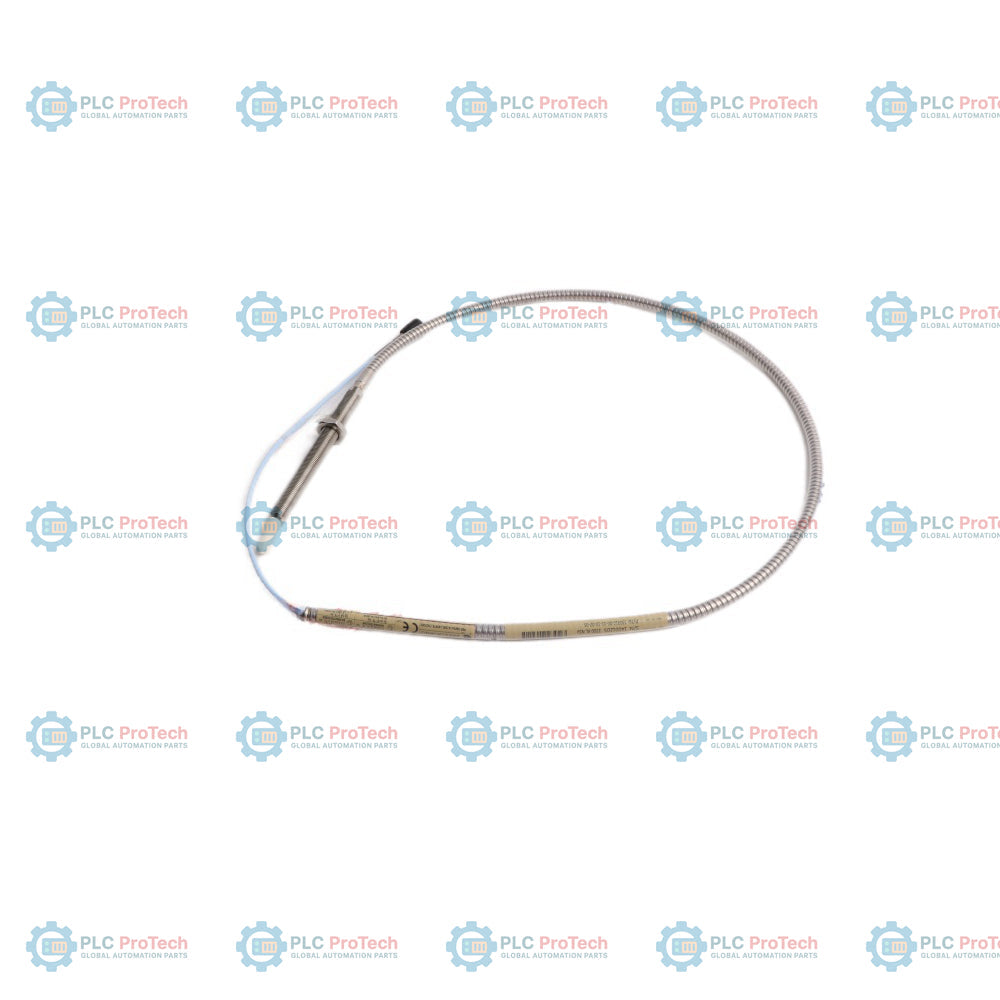

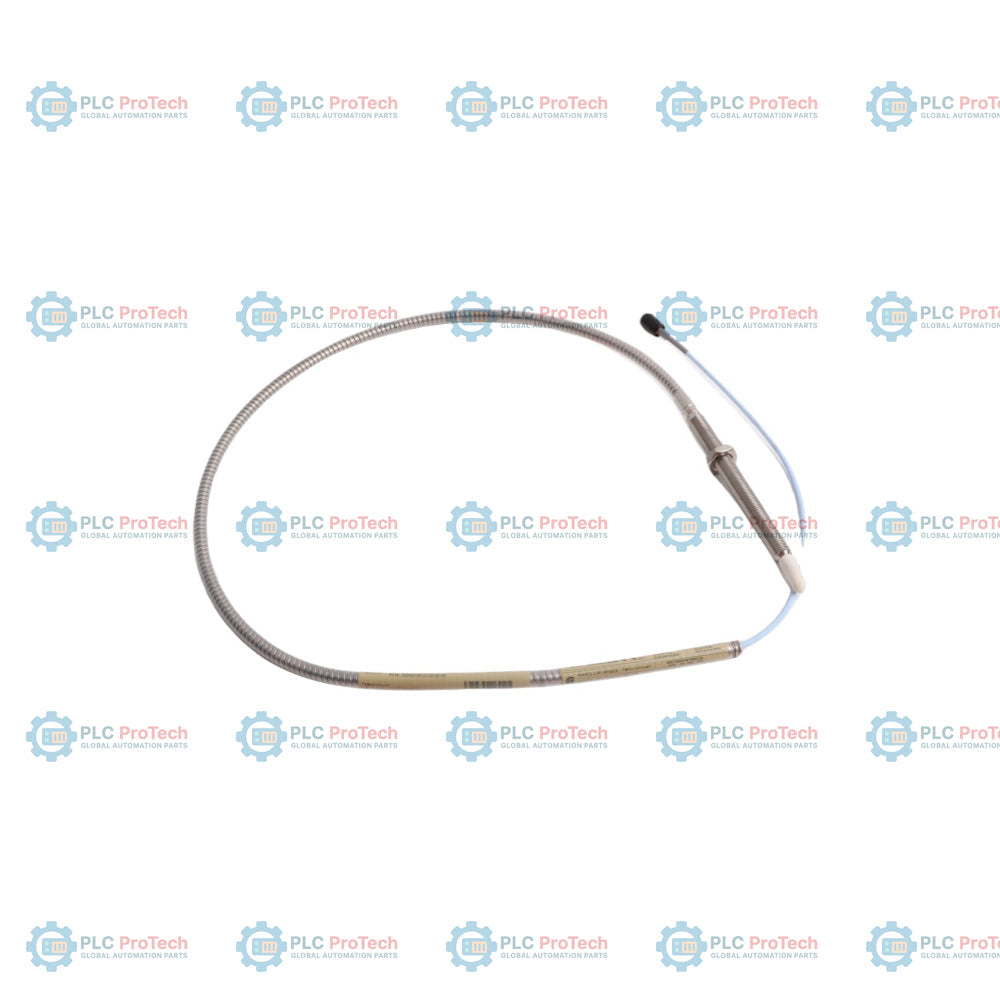

330910-00-11-10-02-05: sonda di prossimità 3300 NSv, filettatura metrica M10x1, opzione 00 con lunghezza non filettata di 0 mm, opzione 11 con lunghezza complessiva del corpo di 110 mm, opzione 10 con lunghezza totale di 1,0 m, opzione 02 con connettore coassiale miniaturizzato ClickLoc su cavo standard e opzione 05 con omologazioni multiple.

Questa configurazione integra una robusta e flessibile guaina corazzata in acciaio inossidabile sul cavo coassiale da 1,0 metro, proteggendo l'insieme dall'usura meccanica, dai tagli e dall'abrasione. Basata sui principi di misurazione a correnti parassite, questa sonda di prossimità fornisce misurazioni senza contatto delle vibrazioni dell'albero e della posizione assiale in applicazioni con spazi ridotti. Viene utilizzata su macchinari con cuscinetti a film fluido e in installazioni ad alta densità, come compressori centrifughi per aria o macchinari per gas di processo, dove i vincoli di spazio, controalesatura o dimensioni del bersaglio limitano l'uso di trasduttori standard più grandi.

Caratteristiche

• Interfaccia con armatura metrica: corpo con filettatura metrica M10x1 integrato con una guaina flessibile corazzata in acciaio inossidabile AISI 302 sul cavo della sonda.
• Corpo completamente filettato: l'opzione 00 offre una sezione non filettata di 0 mm, garantendo il completo ingaggio della filettatura per un montaggio sicuro.
• Maggiore profondità del corpo: l'opzione 11 specifica una lunghezza del corpo di 110 mm, facilitando l'installazione in profondità in pesanti carter di macchinari.
• Connessione ClickLoc standard: l'opzione 02 fornisce un connettore coassiale miniaturizzato ClickLoc placcato in oro su un cavo standard con isolamento in FEP.
• Omologazione per aree a rischio di esplosione: l'opzione 05 fornisce omologazioni per aree pericolose rilasciate dai principali enti, consentendo l'installazione in ambienti a sicurezza intrinseca.

Applicazioni

• Monitoraggio delle vibrazioni radiali e della posizione assiale su compressori centrifughi per aria e refrigerazione.
• Misurazioni dello spostamento dell'albero di compressori di gas di processo.
• Monitoraggio delle vibrazioni su macchinari con geometria del bersaglio limitata o aree di controalesatura ristrette.
• Misurazioni senza contatto su alberi di piccolo diametro, fino a 20 mm.
• Sistemi ad alta velocità per la protezione di macchinari industriali rotanti.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l’installazione

• Regolazione del traferro: Impostare il traferro della sonda su 1.0 mm (40 mils) utilizzando la tensione di uscita CC del sensore Proximitor per assicurare che il sensore funzioni al centro del proprio intervallo lineare.
• Coppia di serraggio: Fissare il corpo filettato M10x1 nell’alloggiamento della macchina con una coppia consigliata di 11.3 N m (100 in-lb) e non superare il limite massimo nominale di 33.9 N m (300 in-lb).
• Instradamento e raggio di curvatura: Mantenere un raggio di curvatura minimo di 25.4 mm (1.0 in) lungo il percorso di instradamento del cavo armato per evitare il degrado del segnale o danni strutturali.
• Cura del connettore: Assicurarsi che i connettori ClickLoc siano puliti e asciutti. Durante l’installazione, mantenerli privi di grasso, umidità e solventi chimici.

Conformità e certificazioni

• Classificazioni per aree pericolose: A sicurezza intrinseca (Ex ia IIC T5...T1 Ga) e antiscintilla/antideflagrante (Ex nA/ec IIC T5...T1 Gc) quando collegata a barriere certificate secondo i disegni Bently Nevada 141092 o 140979.
• Compatibilità elettromagnetica: Conforme alla marcatura CE e alle direttive europee 2014/30/UE (EN 61000-6-2 ed EN 61000-6-4).
• Sicurezza ambientale: Conforme alla direttiva RoHS 2011/65/UE e alla designazione EFUP di 15 anni della China RoHS.
• Sicurezza funzionale: Certificata fino a SIL 2 (HFT=0) e SIL 3 (HFT=1) quando configurata in sistemi strumentati di sicurezza.
