Manufacturer: Bently Nevada
Product No.: 330906-02-12-05-02-CN
Country of origin:United States
Product Type: Sonda di prossimità
Payment: T/T, Western Union
Weight: 320g
Shipping port: Xiamen
Warranty: 12 months

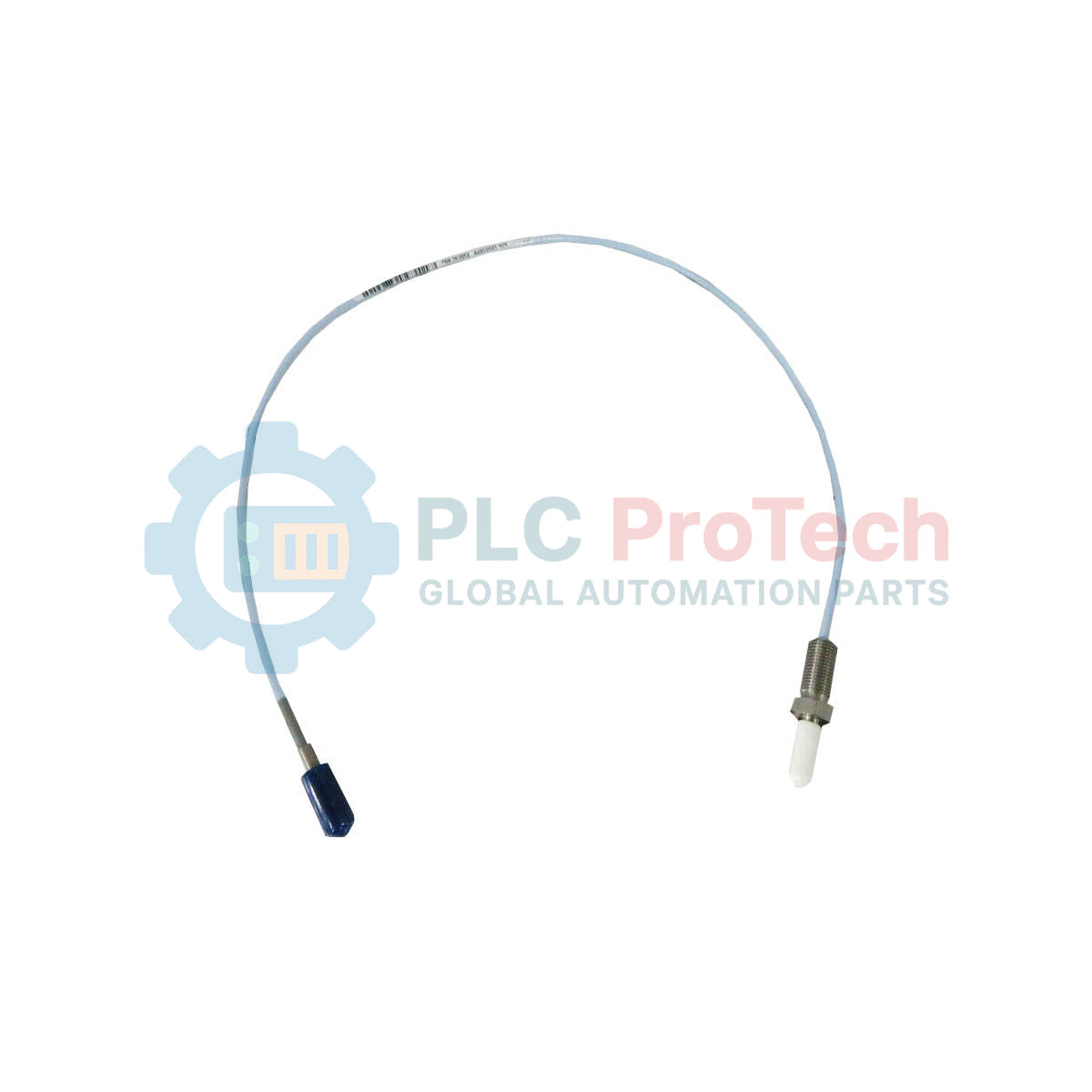

Per la misurazione della prossimità in spazi ristretti, Bently Nevada 330906-02-12-05-02-CN funziona come un trasduttore a correnti parassite ad alta precisione progettato per il sistema di trasduttori di prossimità 3300 NSv. Progettata specificamente per applicazioni con ingombri di installazione ridotti o alberi bersaglio sottili, questa sonda con montaggio inverso fornisce un feedback affidabile sulle vibrazioni dinamiche e sulla posizione statica. Il gruppo comprende una robusta punta della sonda in solfuro di polifenilene (PPS) e un involucro in acciaio inossidabile AISI 304, garantendo un'eccellente resistenza agli ambienti industriali corrosivi e alle temperature elevate di processo. Dotata di un cavo coassiale da 75 ohm isolato in FEP e di un connettore coassiale ClickLoc miniaturizzato, mantiene l'integrità del segnale per tutta la sua lunghezza di 0,5 metri senza attenuazione.
| Produttore | Bently Nevada |
| Modello / Numero di parte | 330906-02-12-05-02-CN |
| Compatibilità del sistema | Sistema di trasduttori di prossimità 3300 NSv |
| Configurazione della sonda | Montaggio inverso |
| Opzione lunghezza non filettata (-02) | 0,2 pollici |
| Opzione lunghezza complessiva dell'involucro (-12) | 1,2 pollici |
| Opzione lunghezza totale (-05) | 0,5 metri (20 pollici) |
| Opzione connettore (-02) | Connettore coassiale miniaturizzato ClickLoc, cavo standard |
| Opzione di approvazione dell'ente (-CN) | Approvazioni specifiche per il Paese (Cina) |
| Materiale della punta della sonda | Solfuro di polifenilene (PPS) |
| Materiale dell'involucro della sonda | Acciaio inossidabile AISI 304 (SST) |
| Impedenza del cavo | Coassiale da 75 ohm |
| Isolamento del cavo | Propilene fluorurato (FEP) |
| Paese di origine | Stati Uniti |
| Peso di spedizione (calcolato) | 1,5 kg |
| Elemento del connettore | Funzione / Assegnazione |
|---|---|
| Conduttore centrale coassiale | Segnale RF / eccitazione e retroazione del trasduttore |
| Schermatura esterna coassiale | Riferimento comune di massa del circuito |
| Accoppiamento meccanico ClickLoc | Interfaccia a blocco rapido con elevata forza di ritenzione, guaina del cavo standard |
Il sistema 3300 NSv (vista laterale stretta) è progettato specificamente per situazioni in cui i diametri dell'albero target sono inferiori a 50 mm (2 pollici) o in cui lo spazio laterale rispetto ai materiali conduttivi è estremamente limitato. Si noti che le sonde 3300 NSv non sono intercambiabili con le sonde di prossimità standard 3300 XL da 5 mm o 8 mm. La combinazione di una sonda 3300 NSv con un driver sensore Proximitor standard 3300 XL causerà gravi errori di calibrazione e modificherà il fattore di scala nominale del sistema, pari a 7.87 V/mm (200 mV/mil).
Quando si installano sonde con montaggio posteriore, verificare che l'inserimento della filettatura nel carter della macchina o nella staffa non torca né blocchi il cavo integrato. Un punto di guasto comune è il danneggiamento della guaina del cavo causato dalla rotazione dell'intero gruppo sonda durante l'installazione senza scollegare o predisporre prima un anello nel cavo. Mantenere un raggio di curvatura minimo di 25.4 mm (1.0 pollici) per il cavo coassiale con isolamento in FEP, per evitare il degrado strutturale della schermatura del conduttore interno.
Pulire sempre i connettori coassiali miniaturizzati ClickLoc con un solvente per elettronica approvato e privo di residui prima dell'accoppiamento. Assicurarsi che il fermo meccanico scatti saldamente in posizione. Per proteggere la connessione da umidità, infiltrazioni d'olio e interferenze elettromagnetiche in ambienti industriali contaminati, avvolgere il gruppo connettore accoppiato con nastro siliconico autoagglomerante oppure installare un kit di protezione per connettori Bently Nevada.
Isolare e disalimentare il macchinario, il rack di monitoraggio e i driver dei sensori prima di installare la sonda o effettuare regolazioni fisiche. Non superare la coppia di serraggio massima consentita del corpo della sonda in AISI 304, per evitare la deformazione strutturale degli avvolgimenti interni del trasduttore o la spanatura della filettatura.
Avvitare la sonda con montaggio posteriore nella guaina di installazione o nella staffa di montaggio dal lato posteriore, assicurandosi che il cavo ruoti liberamente per evitare l'affaticamento torsionale.
Collegare la sonda a un cavo di prolunga e monitorare la tensione del traferro utilizzando un multimetro digitale collegato ai terminali OUT e COM del sensore Proximitor.
Regolare la profondità meccanica finché la tensione del traferro non rientra nella parte centrale dell'intervallo lineare (in genere -10 V DC per i sistemi 3300 NSv standard).
Bloccare saldamente l'insieme utilizzando il controdado, verificare nuovamente la tensione del traferro e far scorrere una guaina protettiva sulla connessione coassiale ClickLoc.
