Descrizione

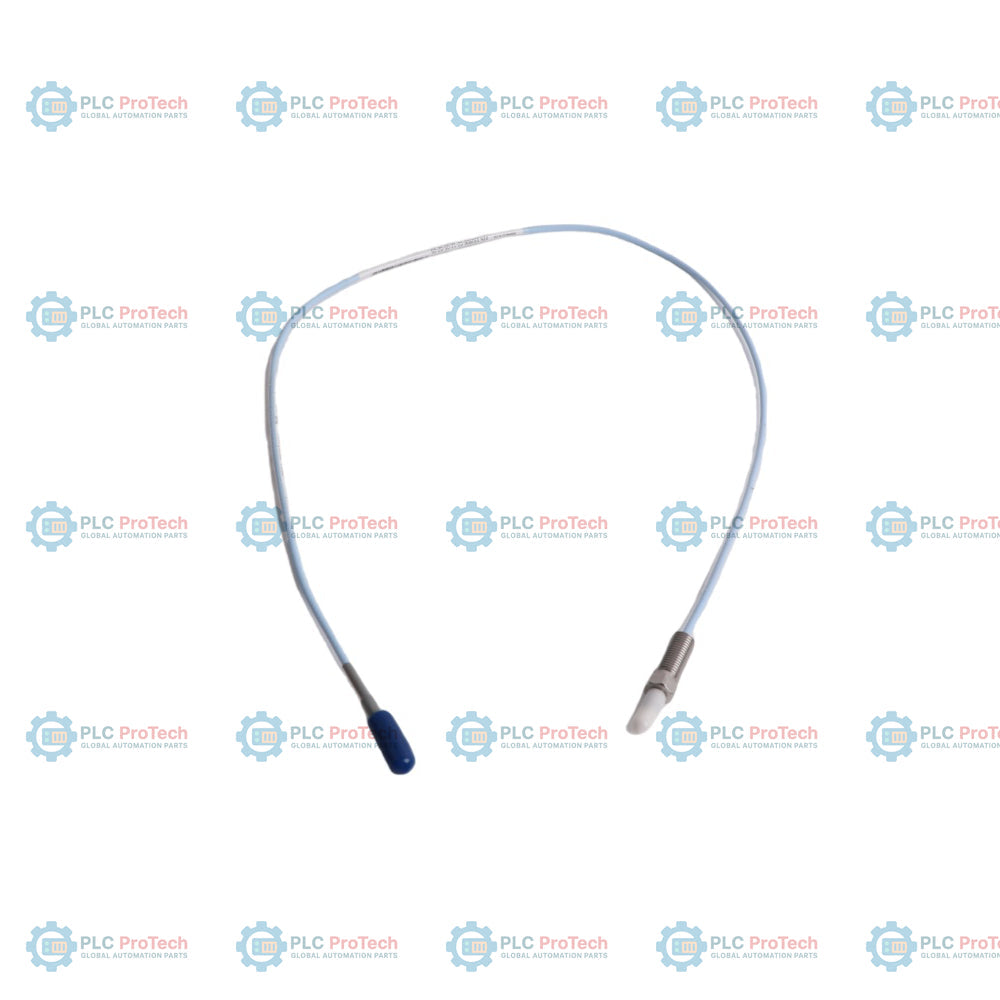

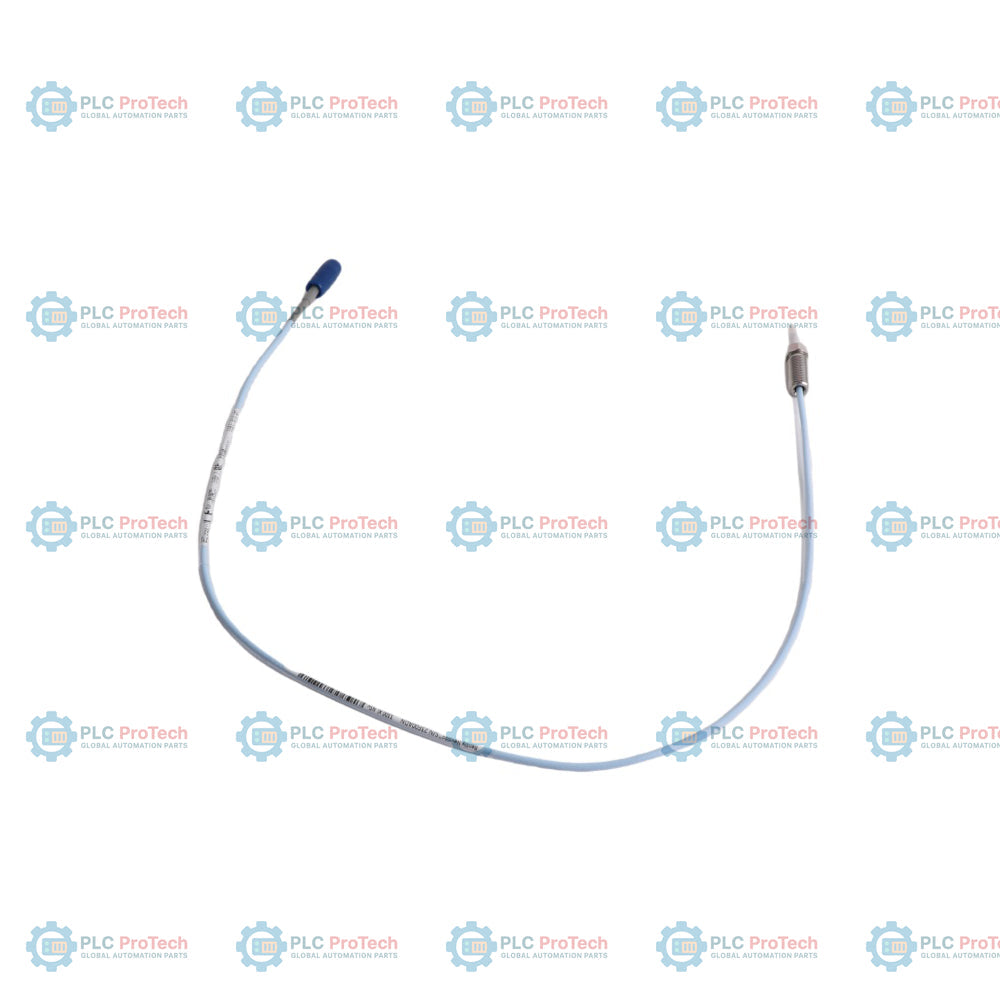

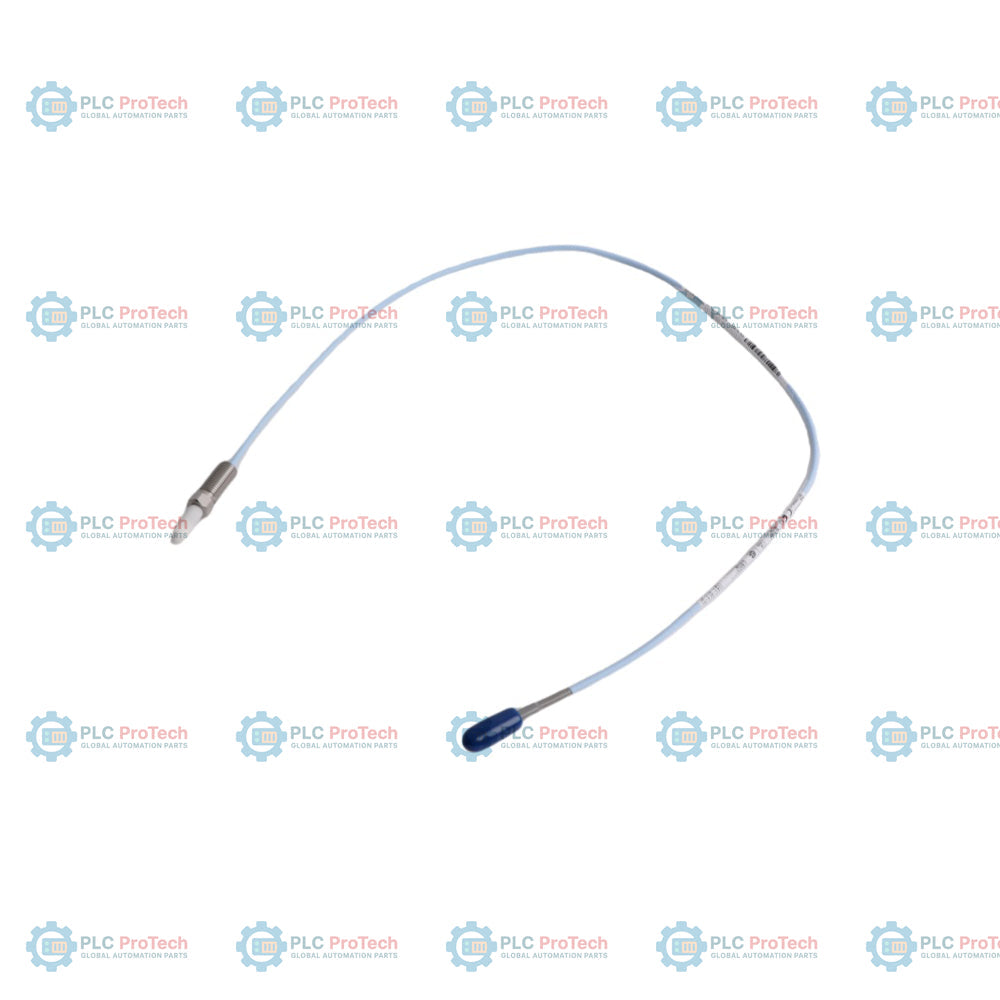

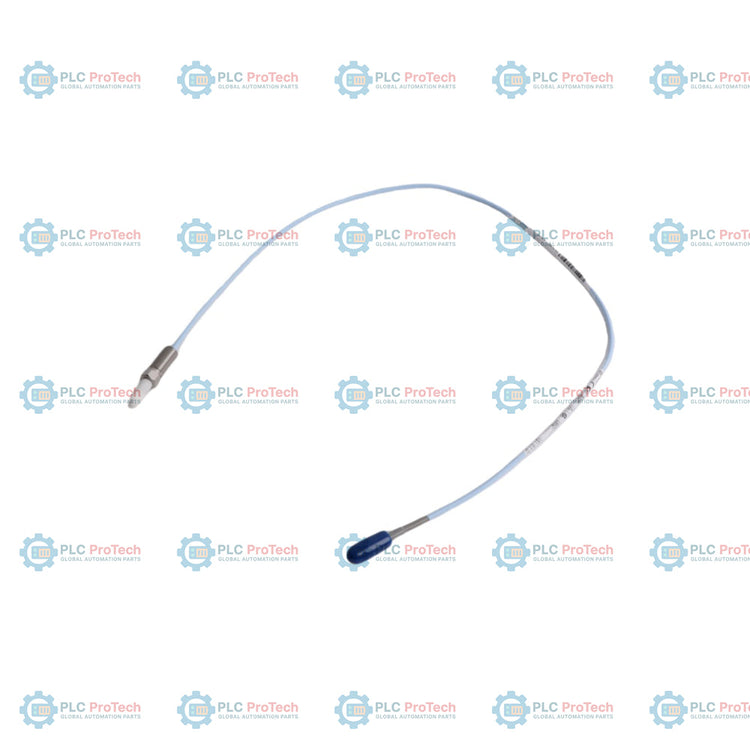

330906-02-12-05-05-02-05: Sonda 3300 NSv per montaggio inverso, con corpo filettato 3/8-24 UNF-2A, lunghezza non filettata di 0,2 pollici (opzione 02), lunghezza del corpo di 1,2 pollici (opzione 12) e lunghezza totale del cavo di 0,5 metri (20 pollici) (opzione 05), con connettore ClickLoc placcato oro e classificazione Multiple Approvals. Questa specifica sonda per montaggio inverso è progettata per misurazioni senza contatto dello spostamento in spazi confinati con gioco limitato o geometrie del target ridotte. L'alloggiamento per montaggio inverso consente di avvitare la sonda dalla parte posteriore dell'involucro della macchina, semplificando l'installazione e la sostituzione in configurazioni di macchinari ad alta densità.

Questo componente trasduttore è progettato per funzionare come parte del sistema di trasduttori di prossimità 3300 XL NSv, ottimizzato per il monitoraggio delle vibrazioni degli alberi di piccolo diametro e della posizione assiale. La sonda utilizza connettori ClickLoc placcati oro, che si bloccano meccanicamente in posizione per prevenire l'allentamento del connettore causato da vibrazioni meccaniche persistenti. Utilizza un cavo coassiale da 75 ohm con isolamento in fluoroetilene propilene (FEP), caratterizzato da un'elevata resistenza chimica, adatta agli ambienti di compressori di processo e turbine.

Caratteristiche

• Corpo filettato in acciaio per montaggio inverso 3/8-24 UNF-2A (opzione 02: lunghezza non filettata di 0,2 pollici; opzione 12: lunghezza del corpo di 1,2 pollici).
• Cavo coassiale con isolamento in FEP, lunghezza totale di 0,5 metri (20 pollici) (opzione 05).
• Connettore coassiale miniaturizzato ClickLoc in ottone placcato oro (opzione 02), che garantisce un bloccaggio meccanico sicuro.
• Certificazione dell'ente per aree pericolose Multiple Approvals (opzione 05) per ambienti a sicurezza intrinseca e non incendiari.
• Processo di stampaggio TipLoc, che assicura un robusto legame tra la punta della sonda in solfuro di polifenilene (PPS) e il corpo in acciaio inossidabile.
• Design CableLoc, con una resistenza massima alla trazione del cavo di 220 N (50 lb), per prevenire la separazione meccanica.
• Campo di misurazione lineare di 1,5 mm (60 mil) se abbinato a un sensore Proximitor 3300 XL NSv compatibile.
• Gruppo sonda resistente agli agenti chimici, progettato per resistere all'olio per turbine e ai gas di processo.

Applicazioni

• Monitoraggio delle vibrazioni e della posizione su compressori centrifughi.
• Misurazioni dello spostamento assiale e radiale dell'albero su turbine a gas aeroderivative.
• Apparecchiature rotanti ad alta velocità con giochi meccanici ridotti.
• Macchinari con foro di piccole dimensioni e applicazioni con alberi di piccolo diametro, in cui le sonde standard da 8 mm sono fisicamente troppo grandi.
• Involucri di macchinari che richiedono l'accesso posteriore al sensore.

Informazioni sull'ordine

Specifiche tecniche

Linee guida per l'installazione

• Non superare la coppia massima nominale dell'involucro di 22,6 N m (200 in-lb) durante l'installazione dell'involucro della sonda, per evitare di danneggiare la filettatura.
• Mantenere un raggio di curvatura minimo di 25,4 mm (1,0 pollice) per il cavo coassiale con isolamento in FEP, al fine di preservare le proprietà di trasmissione elettrica ad alta frequenza.
• Assicurarsi che la somma della lunghezza della sonda e della lunghezza del cavo di prolunga corrisponda all'esatta calibrazione della lunghezza del sistema (5,0 o 7,0 metri) del sensore Proximitor.
• Proteggere il collegamento tra sonda e cavo di prolunga dalla contaminazione da fluidi utilizzando protezioni standard per connettori in fluorosilicone.

Conformità e certificazioni

• Approvazioni per aree pericolose: pacchetto Opzione 05 con approvazioni multiple.
• CSA/NRTL/C: Classe I, Zona 0: Ex ia IIC; Classe I, Divisione 1, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III.
• ATEX/IECEx: Ex ia IIC T4/T5 Ga; Ex ia IIIC T90C/T105C Dc; Classe I, Zona 2: Ex nA IIC T4/T5 Gc; Ex ec IIC T4/T5 Gc.
