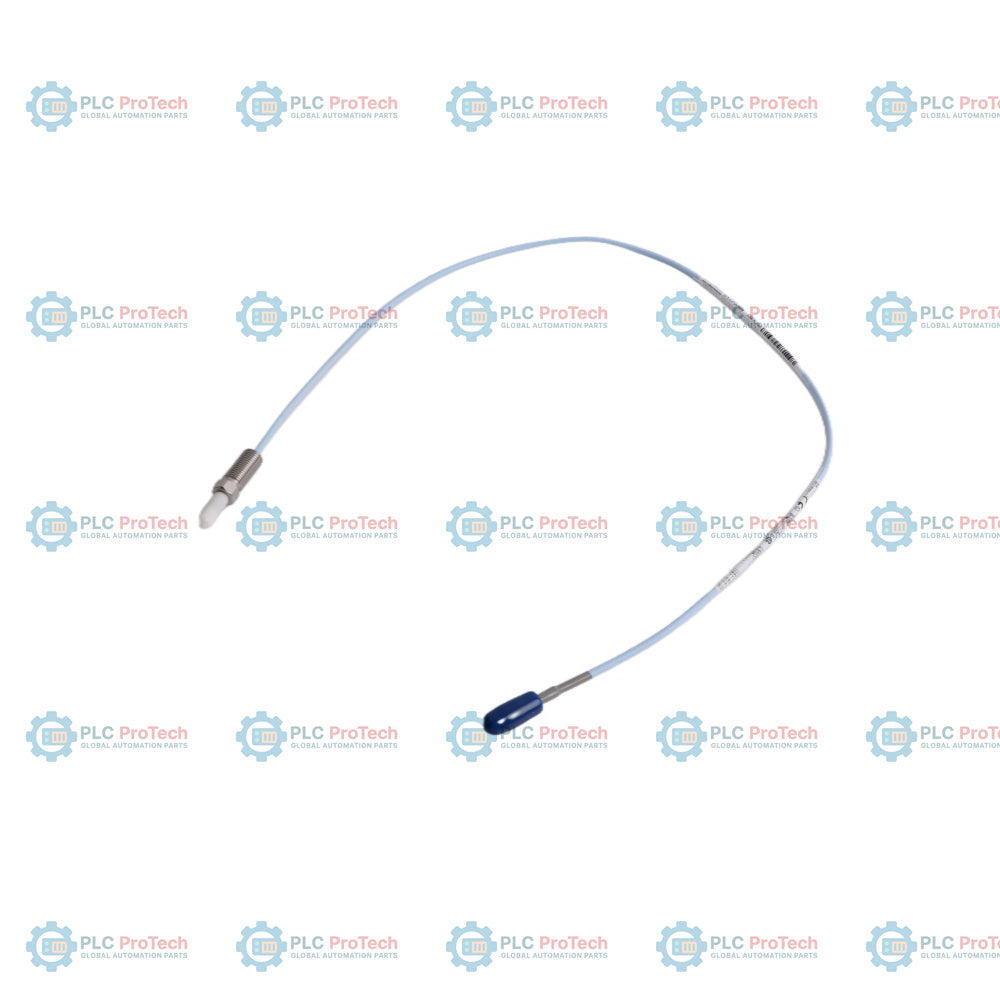

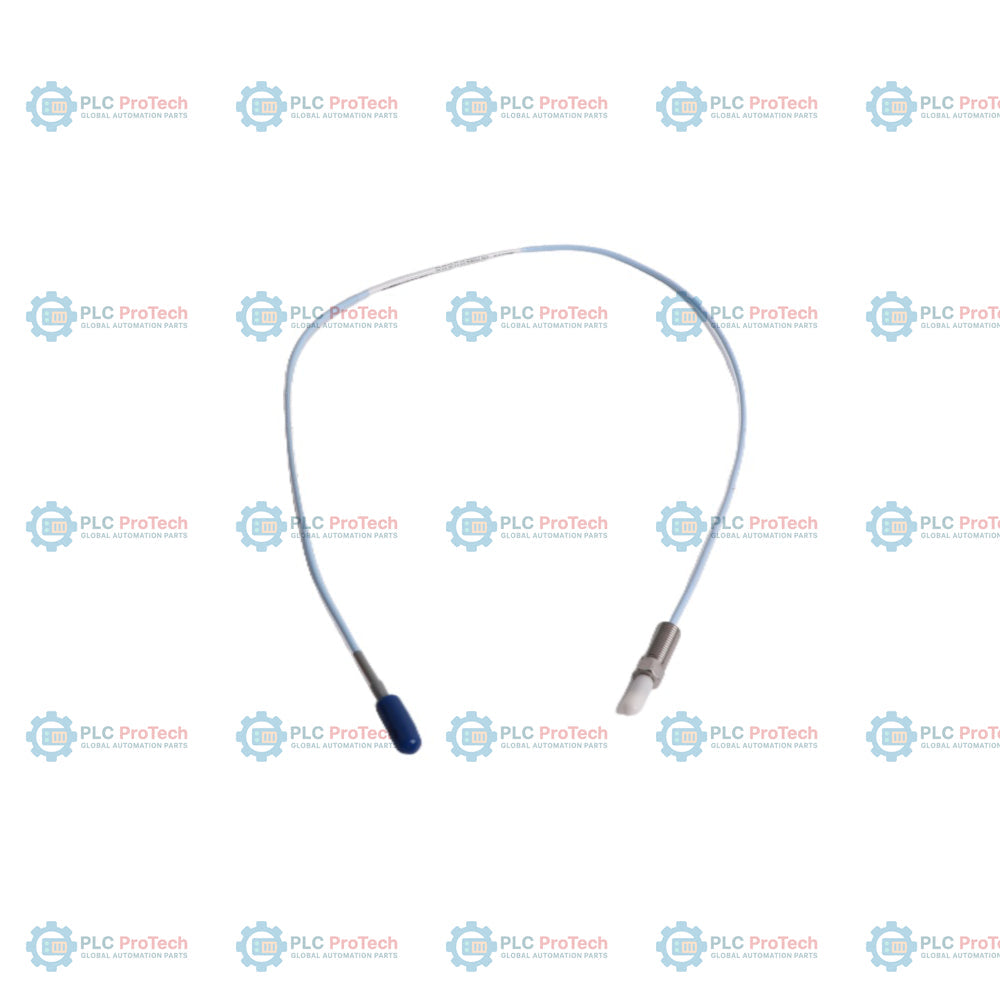

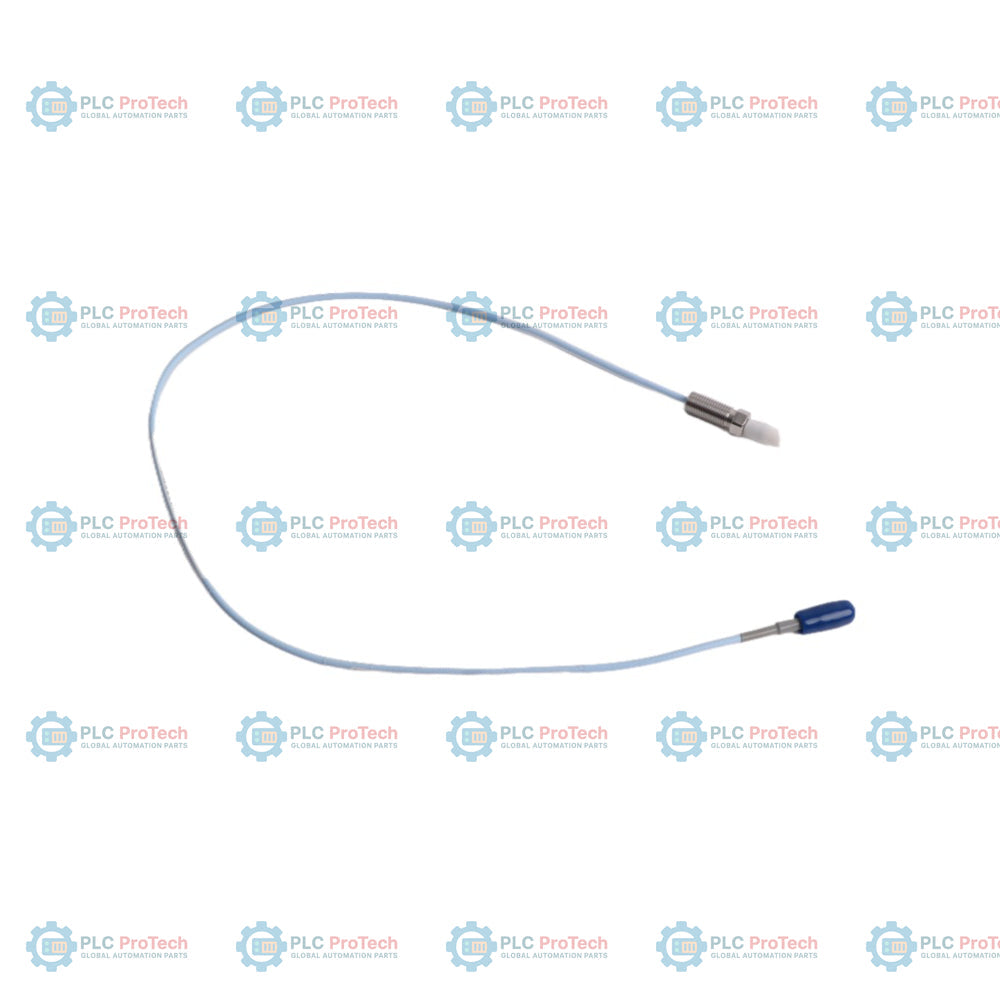

330906-02-12-10-02-00: Sonda 3300 NSv per montaggio inverso con filettatura 3/8-24 UNF-2A, caratterizzata da una lunghezza non filettata di 0,2 pollici, una lunghezza complessiva del corpo di 1,2 pollici, una lunghezza totale del cavo di 1,0 metri, connettori coassiali ClickLoc standard e nessuna approvazione da parte di enti. Questa sonda di prossimità a correnti parassite viene utilizzata nei sistemi trasduttore 3300 XL NSv per eseguire misurazioni senza contatto delle vibrazioni dell'albero e della posizione assiale in macchinari rotanti con target di dimensioni limitate o spazi ristretti. La configurazione per montaggio inverso è progettata per installazioni in cui la sonda deve essere avvitata dalla parte posteriore della staffa o del manicotto di montaggio, mantenendo il collegamento del cavo protetto all'interno del carter della macchina.
Il modello 330906 funziona con un fattore di scala medio di 7,87 V/mm (200 mV/mil) su un intervallo lineare di 1,5 mm (60 mil). Questa variante specifica viene fornita con un cavo coassiale standard da 1,0 metri, senza armatura in acciaio inossidabile né protezioni esterne per i connettori. Si collega direttamente al cavo di prolunga 3300 NSv (330930) e al sensore Proximitor 3300 XL NSv (330980) per formare un sistema trasduttore completo da 5 o 7 metri, calibrato su target in acciaio AISI 4140.
| Segmento dell'opzione | Valore del codice | Descrizione |
|---|---|---|
| Numero di parte ordinabile | 330906-02-12-10-02-00 | Sonda a montaggio inverso 3300 NSv, filettature 3/8-24 UNF |
| A - Opzione lunghezza non filettata | 02 | Lunghezza non filettata di 0,2 in (5,08 mm) |
| B - Opzione lunghezza complessiva del corpo | 12 | Lunghezza complessiva del corpo di 1,2 in (30,48 mm) |
| C - Opzione lunghezza totale | 10 | Lunghezza totale del cavo di 1,0 metri (3,3 piedi) |
| D - Opzione connettore | 02 | Connettore coassiale ClickLoc miniaturizzato, cavo standard |
| E - Opzione di approvazione da parte degli enti | 00 | Non sono richieste approvazioni di enti |
| Produttore | Bently Nevada (Baker Hughes) |
| Modello / Numero di parte | 330906-02-12-10-02-00 |
| Compatibilità del sistema | Sistema di trasduttore di prossimità 3300 XL NSv |
| Tipo di misurazione | Misurazione dello spostamento senza contatto a correnti parassite |
| Tipo di filettatura | Filettature 3/8-24 UNF-2A |
| Configurazione di montaggio | Montaggio inverso |
| Intervallo lineare | 1,5 mm (60 mil), da 0,25 a 1,75 mm (10 a 70 mil) |
| Fattore di scala medio (ASF) | 7,87 V/mm (200 mV/mil) |
| Risposta in frequenza | Da 0 a 10 kHz: +0, -3 dB tipici con fino a 305 m (1000 ft) di cablaggio di campo |
| Calibrazione in base al materiale del target | Acciaio AISI 4140 (calibrazione standard di fabbrica) |
| Dimensioni consigliate del target | Diametro minimo di 8,9 mm (0,35 in); diametro consigliato di 13 mm (0,5 in) |
| Resistenza CC della sonda | 4,2 ohm +/- 0,5 ohm (tra il conduttore centrale e la schermatura esterna) |
| Temperatura di esercizio / stoccaggio | -52 °C a +177 °C (-62 °F a +351 °F) |
| Limiti di umidità | 100% di condensazione, non immergibile (quando i connettori sono protetti) |
| Tenuta a pressione della sonda | Sigillata con O-ring in Viton tra la punta della sonda e il corpo |
| Coppia massima del corpo | 22,6 N-m (200 in-lb) per sonde a montaggio inverso |
| Coppia di serraggio consigliata per il collegamento | Serraggio manuale più un massimo di 0,56 N-m (5 in-lb) tra connettori |
| Raggio minimo di curvatura del cavo | 25,4 mm (1,0 in) |
Assicurarsi che la sonda a montaggio inverso 330906-02-12-10-02-00 sia avvitata in un foro filettato 3/8-24 UNF-2A dal lato posteriore della staffa o del manicotto di montaggio. Serrare il corpo della sonda alla coppia consigliata di 7,5 N-m (66 in-lb), facendo attenzione a non superare il limite massimo assoluto di 22,6 N-m (200 in-lb). Per una risposta con intervallo lineare ottimale, la distanza della sonda deve essere impostata utilizzando un voltmetro a 1,0 mm (40 mil) dalla superficie target. Mantenere i connettori ClickLoc puliti, asciutti e privi di olio per turbine o umidità. Instradare il cavo coassiale standard con un raggio di curvatura minimo di 25,4 mm (1,0 in) per evitare danni al conduttore interno.
