Descrizione

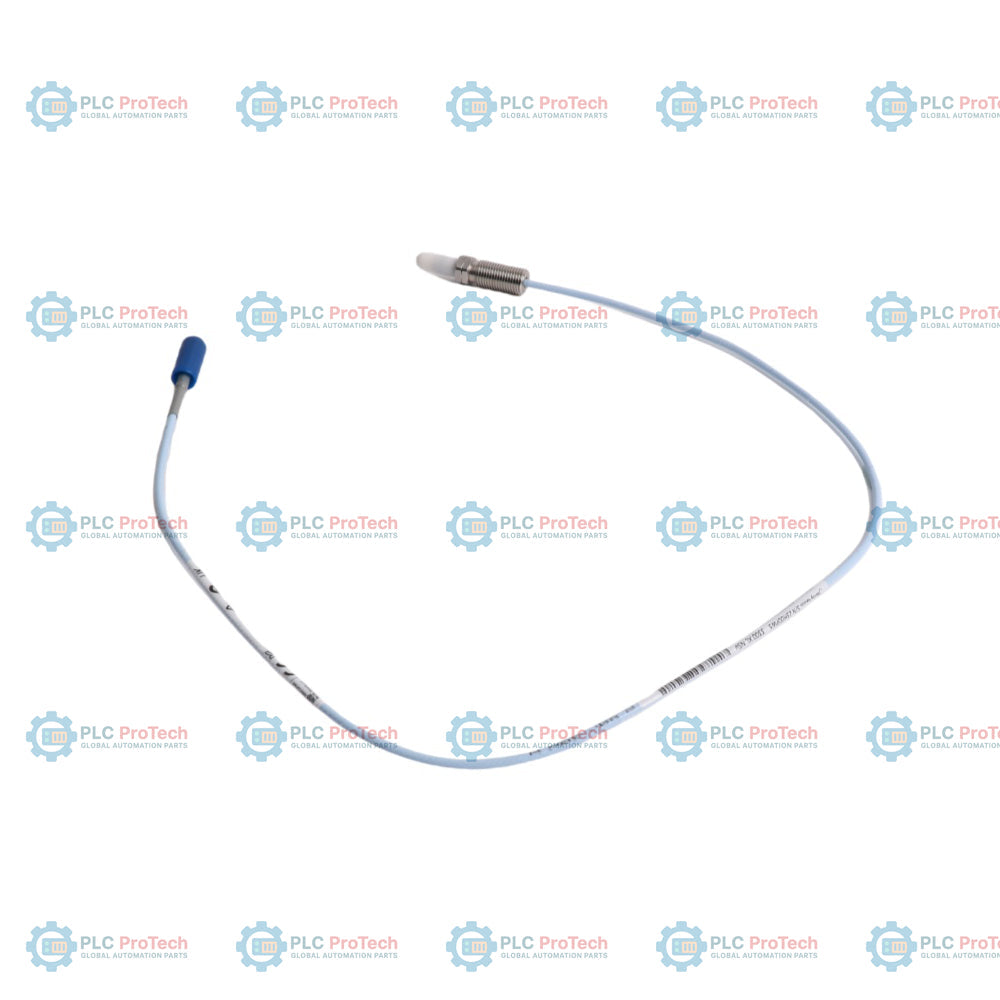

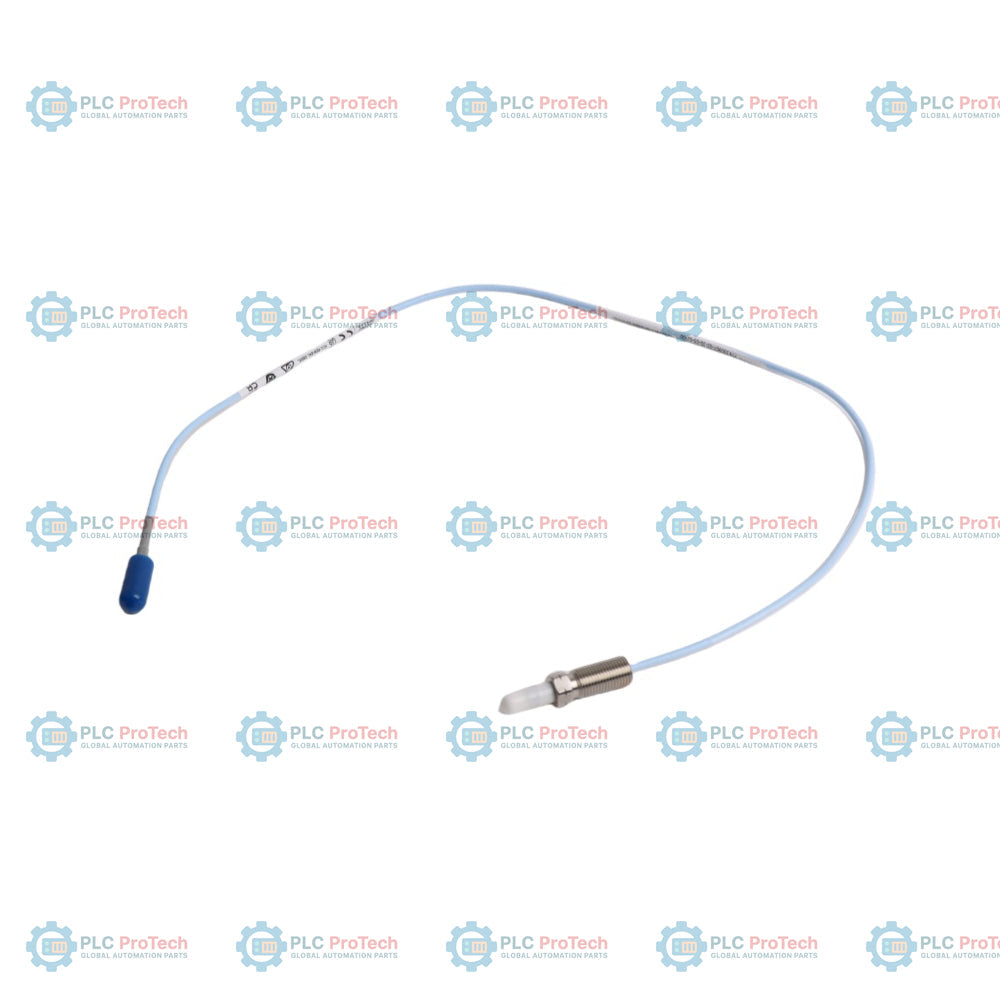

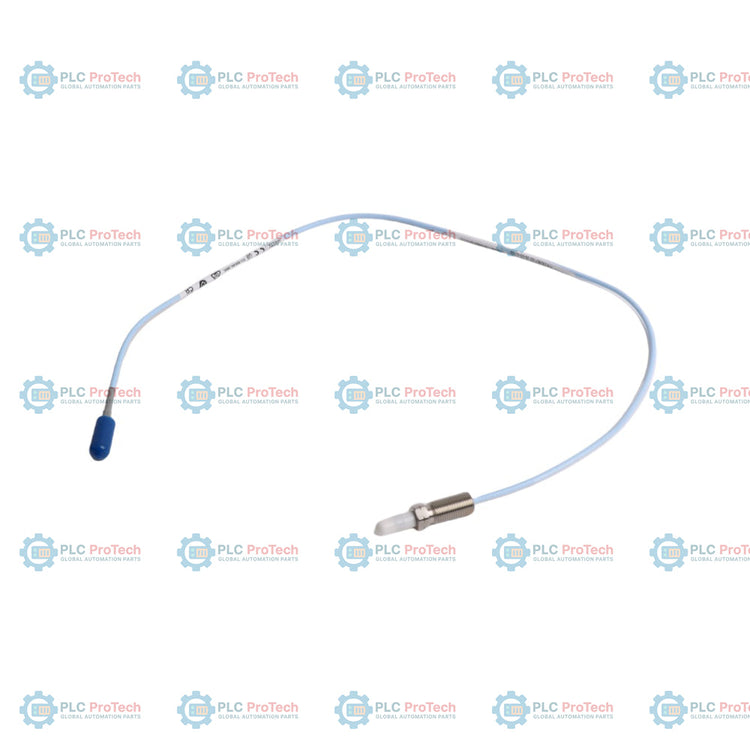

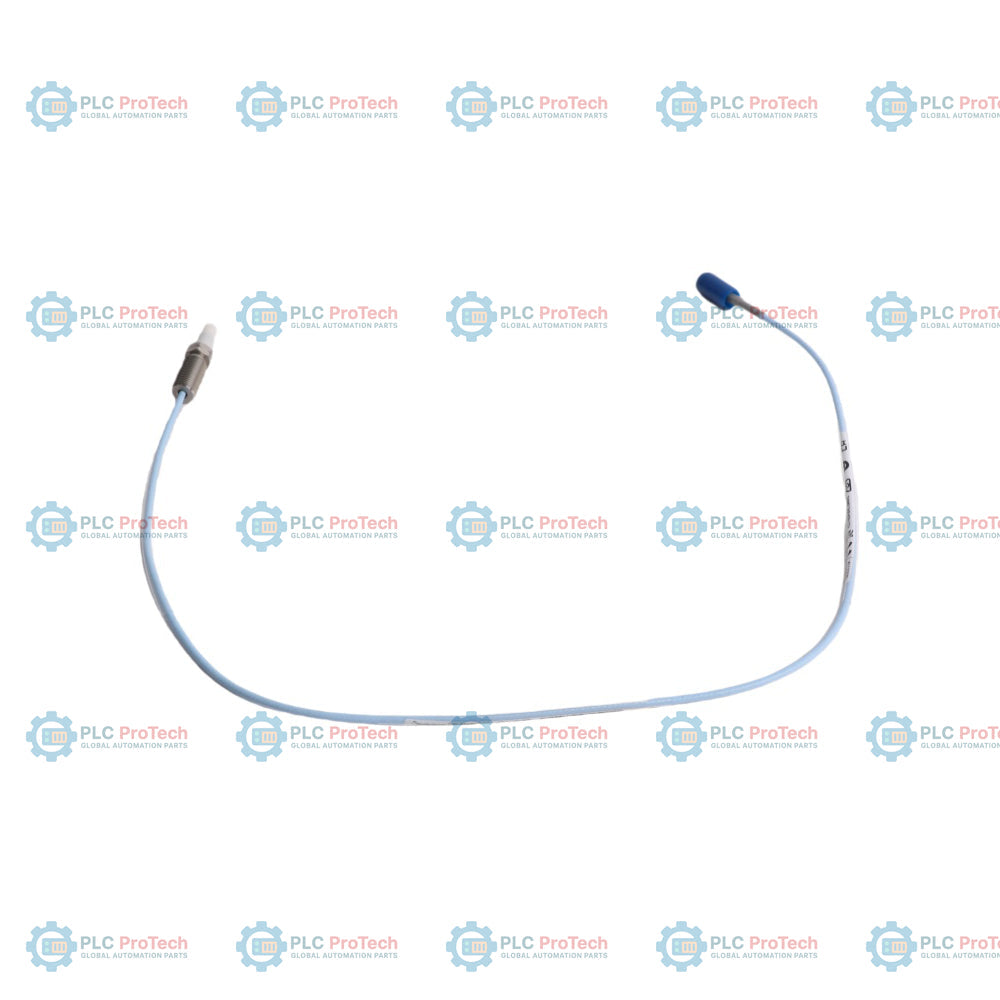

330907-05-30-10-02-CN specifica questa configurazione della sonda 3300 NSv a montaggio inverso, dotata di un corpo filettato metrico M10x1, di una lunghezza non filettata fissa di 5 mm (opzione 05) e di una lunghezza complessiva del corpo di 30 mm (opzione 30). La configurazione viene fornita con un cavo coassiale di lunghezza totale pari a 1,0 metro (39 pollici) (opzione 10), terminato con un connettore maschio ClickLoc miniaturizzato senza protezione del connettore (opzione 02), ed è certificata secondo il pacchetto di approvazioni per aree pericolose della Cina -CN. Progettato per spazi confinati con un'area target libera limitata, questo componente trasduttore a montaggio inverso si collega direttamente al cavo di prolunga 330930 e al sensore Proximitor 330980.

A differenza delle varianti metriche con montaggio standard (come 330903 o 330905), che utilizzano lunghezze non filettate e del corpo variabili, questa sonda a montaggio inverso offre un ingombro compatto standardizzato per l'inserimento attraverso staffe o manicotti specializzati. Il suffisso -CN aggiunge le marcature di protezione antideflagrante NEPSI e CCC per l'installazione in aree pericolose della Cina continentale, distinguendola dall'opzione standard non approvata 00 o dall'opzione globale generale 05.

Caratteristiche

• Corpo filettato metrico M10x1 (opzione 30) per configurazioni dedicate con montaggio inverso.
• Lunghezza non filettata fissa di 5 mm, combinata con una lunghezza del corpo di 30 mm (opzione 05).
• Lunghezza totale della sonda di 1,0 metro (39 pollici) (opzione 10), con isolamento del cavo in propilene etilenico fluorurato (FEP).
• Connettore coassiale maschio ClickLoc miniaturizzato (opzione 02) che garantisce la sicurezza del collegamento con bloccaggio.
• Suffisso -CN, pacchetto di approvazioni per la Cina con certificazioni NEPSI e CCC per aree pericolose.
• Materiale della punta della sonda in solfuro di polifenilene (PPS), resistente agli agenti chimici negli ambienti di processo.

Applicazioni

Gli ambienti applicativi tipici includono:

• Misurazione delle vibrazioni radiali e della posizione assiale su alberi con diametro inferiore a 13 mm (0,5 pollici).
• Monitoraggio delle vibrazioni di turbine a gas aerospaziali e derivate da motori aeronautici.
• Carter di macchinari industriali con spazio limitato, che richiedono l'inserimento con montaggio inverso.
• Protezione di macchinari industriali rotanti in aree pericolose cinesi che richiedono la conformità NEPSI o CCC.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Montaggio inverso: Assicurarsi che la sonda sia montata saldamente tramite una staffa o un manicotto dedicato per il montaggio inverso.
• Coppia di serraggio: Serrare gli alloggiamenti M10x1 ai valori di installazione raccomandati, fino a un massimo di 11,3 Nm (100 in-lb), per evitare danni all'alloggiamento.
• Instradamento dei cavi: Durante l'installazione, non superare il raggio minimo di curvatura del cavo di 25,4 mm (1,0 pollice).
• Messa a terra: Assicurarsi che la schermatura del trasduttore sia collegata alla messa a terra del monitor e isolata dalla messa a terra dell'alloggiamento della macchina.
• Protezione del connettore: Assicurarsi che il giunto del connettore ClickLoc sia mantenuto pulito e asciutto; non installare protezioni del connettore all'interno dell'alloggiamento della macchina.

Conformità e certificazioni

• CCC: Conforme alla certificazione obbligatoria cinese per le aree pericolose
• NEPSI: Centro nazionale di supervisione e ispezione per la protezione dalle esplosioni e la sicurezza della strumentazione, certificato
• Sicurezza intrinseca (ia): Ex ia IIC T5...T1 Ga secondo le linee guida NEPSI e CCC se installato con barriere appropriate
• Antiscintilla / Eco (nA, ec): Ex nA/ec IIC T5...T1 Gc se collegato a circuiti non incendivi
