Descrizione

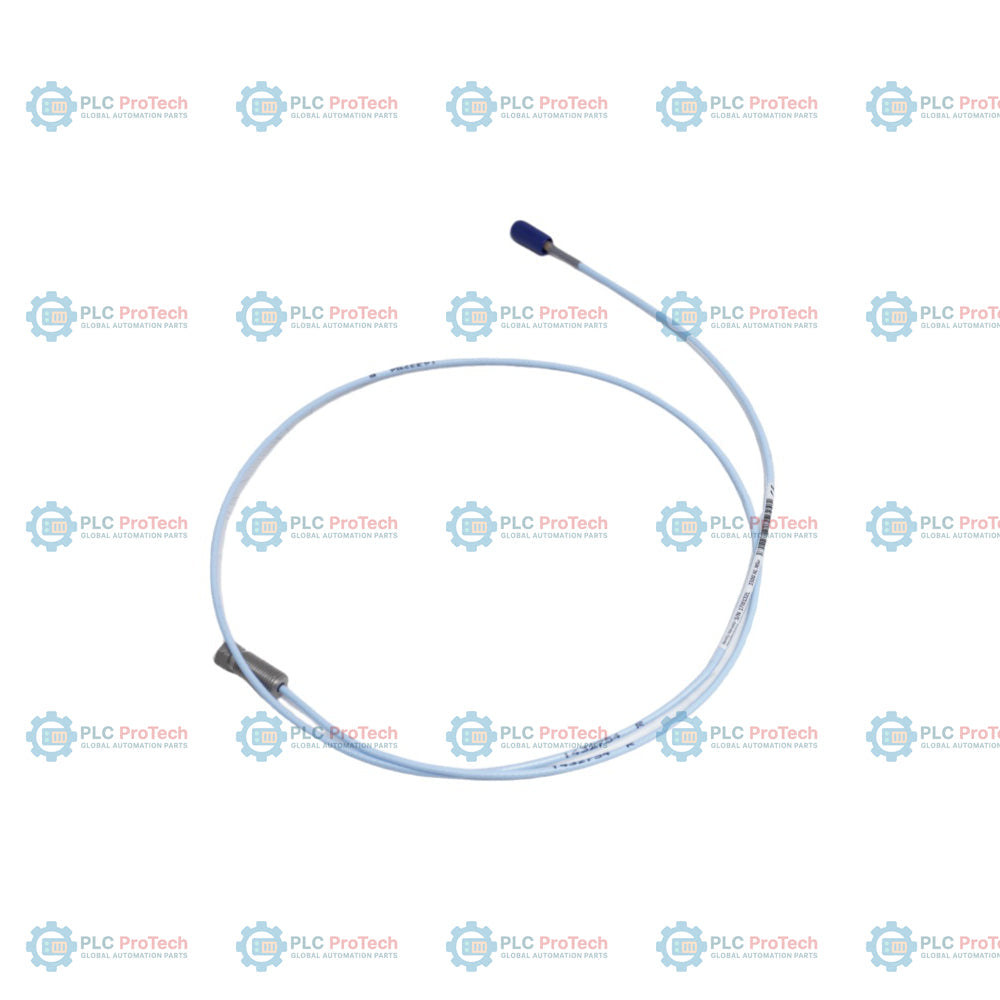

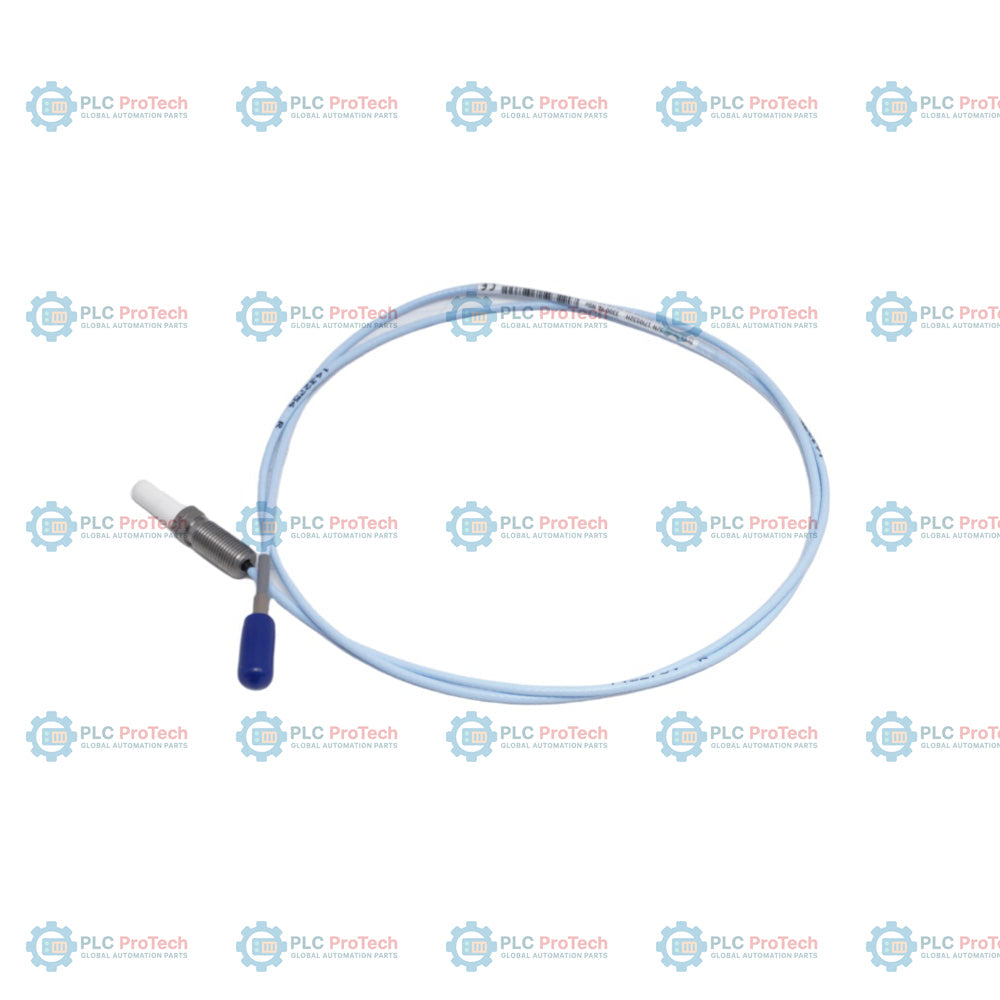

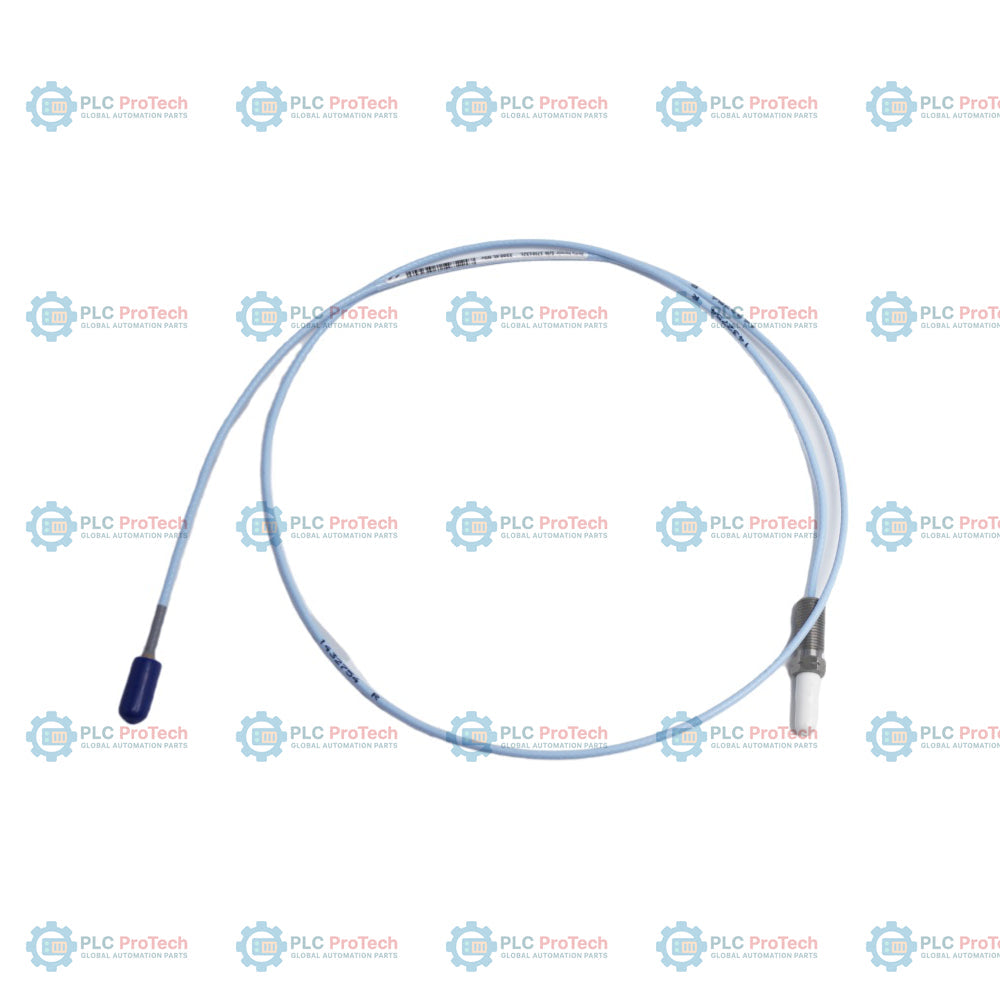

330907-05-30-10-10-02-05: Sonda di prossimità 3300 NSv con montaggio inverso e filettatura metrica M10x1, con lunghezza non filettata fissa di 5,08 mm (0,20 pollici) e lunghezza della custodia di 30,48 mm (1,20 pollici). Questo sensore a correnti parassite specializzato fa parte del sistema di trasduttori di prossimità 3300 XL NSv, progettato per misurazioni senza contatto dello spostamento in macchinari con spazi ridotti o geometrie compatte del bersaglio. La configurazione con montaggio inverso viene installata dal lato opposto rispetto alle sonde standard, facilitando l'integrazione in carter di macchinari compatti dove l'accesso esterno è limitato.

Questa configurazione della sonda include un cavo coassiale standard da 1,0 metro (39 pollici), non armato, terminato con un connettore maschio coassiale miniaturizzato ClickLoc placcato in oro. Funziona insieme a un cavo di prolunga 3300 NSv e a un sensore Proximitor 3300 XL NSv per fornire un fattore di scala medio (ASF) di 7,87 V/mm (200 mV/mil) su un intervallo lineare di 1,5 mm (60 mil). Progettato con un'elevata resistenza chimica e una robusta integrità strutturale, questo sistema trasduttore viene generalmente applicato a macchinari con cuscinetti a film fluido, alberi di piccolo diametro o spazi laterali di osservazione ridotti.

Caratteristiche

• Il corpo con montaggio inverso e filettatura metrica M10x1 è adatto a macchinari con vincoli di spazio meccanico ridotto.
• Dimensioni fisse della custodia della sonda, con 5,08 mm (0,20 pollici) di lunghezza non filettata e 30,48 mm (1,20 pollici) di lunghezza della custodia.
• Lunghezza totale della sonda di 1,0 metro (39 pollici) mediante un cavo coassiale standard non armato da 75 ohm.
• Il connettore maschio coassiale miniaturizzato ClickLoc garantisce un accoppiamento meccanico sicuro e bloccato, resistente all'allentamento indotto dalle vibrazioni.
• Il processo di stampaggio TipLoc garantisce un legame ad alta resistenza tra la punta in solfuro di polifenilene (PPS) e il corpo in acciaio inossidabile.
• L'opzione di approvazione dell'ente 05 fornisce diverse certificazioni di sicurezza per l'installazione in classificazioni di aree pericolose.

Applicazioni

• Misurazioni delle vibrazioni radiali e della posizione radiale su alberi rotanti ad alta velocità di diametro inferiore a 51 mm (2,0 pollici).
• Misurazioni della posizione assiale (spinta) su piccole superfici piane con diametro fino a 15 mm (0,6 pollici).
• Compressori d'aria centrifughi, compressori di gas di processo e macchinari per la refrigerazione con accesso limitato al controforo.
• Sistemi di monitoraggio per tachimetro, velocità zero e riferimento di fase (Keyphasor).
• Turbine a gas aeroderivative e riduttori compatti che richiedono il montaggio con filettatura metrica.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Configurazione di montaggio: Assicurarsi che la custodia filettata M10x1 sia pulita. La sonda si avvita nella carcassa o nel supporto dall'interno della cavità della macchina oppure tramite uno specifico adattatore per montaggio inverso.
• Limiti di coppia: Serrare le sonde a montaggio inverso alla coppia di installazione consigliata di 7,5 N m (66 in lb). Non superare la coppia nominale massima di 22,6 N m (200 in lb) per evitare la tranciatura della filettatura o danni alla custodia.
• Impostazione della distanza dal target: Calibrare la distanza della sonda a circa 1,0 mm (40 mil) dalla superficie del target, al centro dell'intervallo lineare (uscita da -7,0 Vcc a -9,0 Vcc).
• Protezione del cavo: Non superare il raggio minimo di curvatura del cavo di 25,4 mm (1,0 pollice). Utilizzare protezioni per connettori sul giunto tra sonda e cavo di prolunga per impedire l'ingresso di fluido di processo o umidità.

Conformità e certificazioni

• Marchio CE: Pienamente approvato ai sensi della Direttiva sulla compatibilità elettromagnetica (EMC).
• Approvazioni per aree pericolose: Certificato per installazioni a sicurezza intrinseca secondo ATEX/IECEx (Ex ia IIC T5...T1 Ga) e per le classi Division nordamericane se utilizzato con barriere di sicurezza o isolatori galvanici compatibili.
