Descrizione

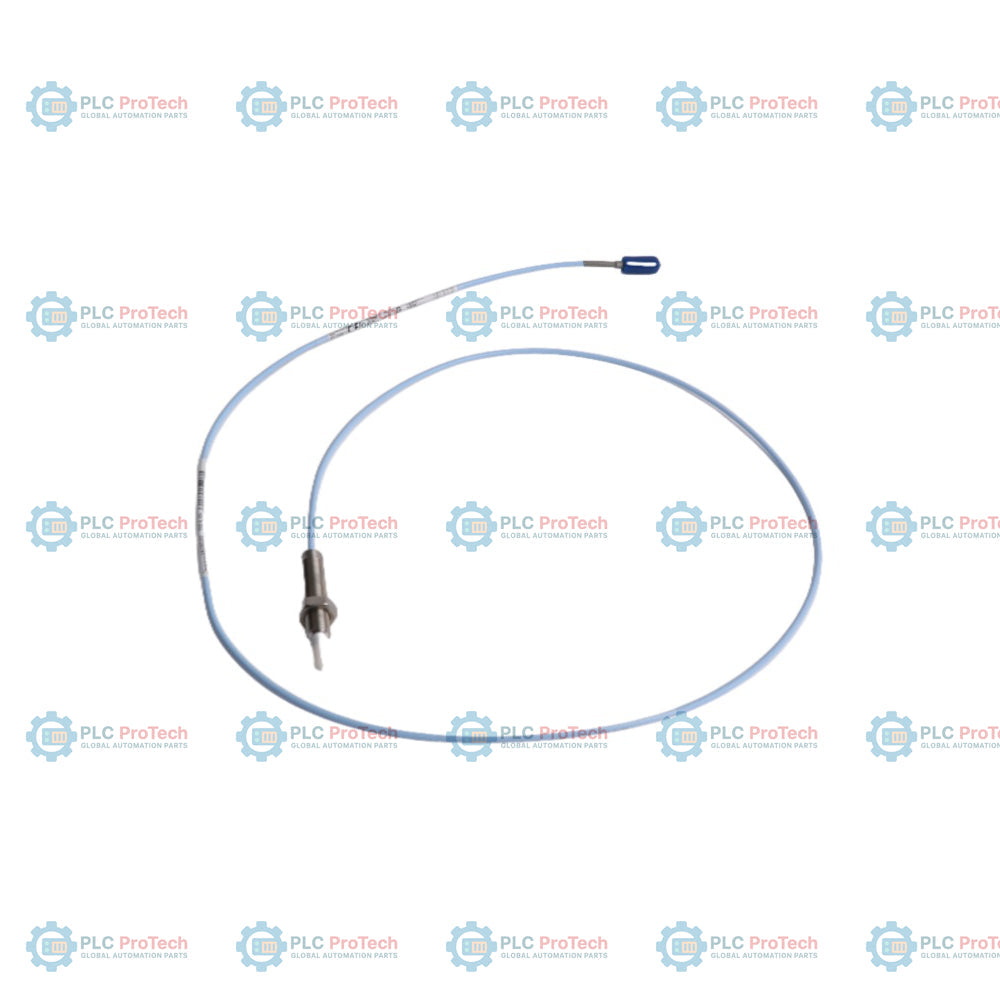

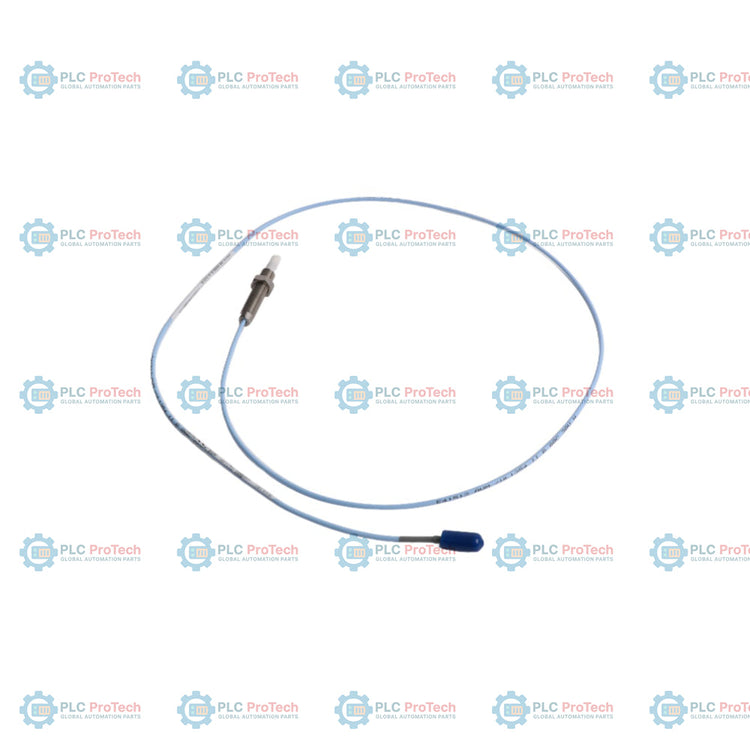

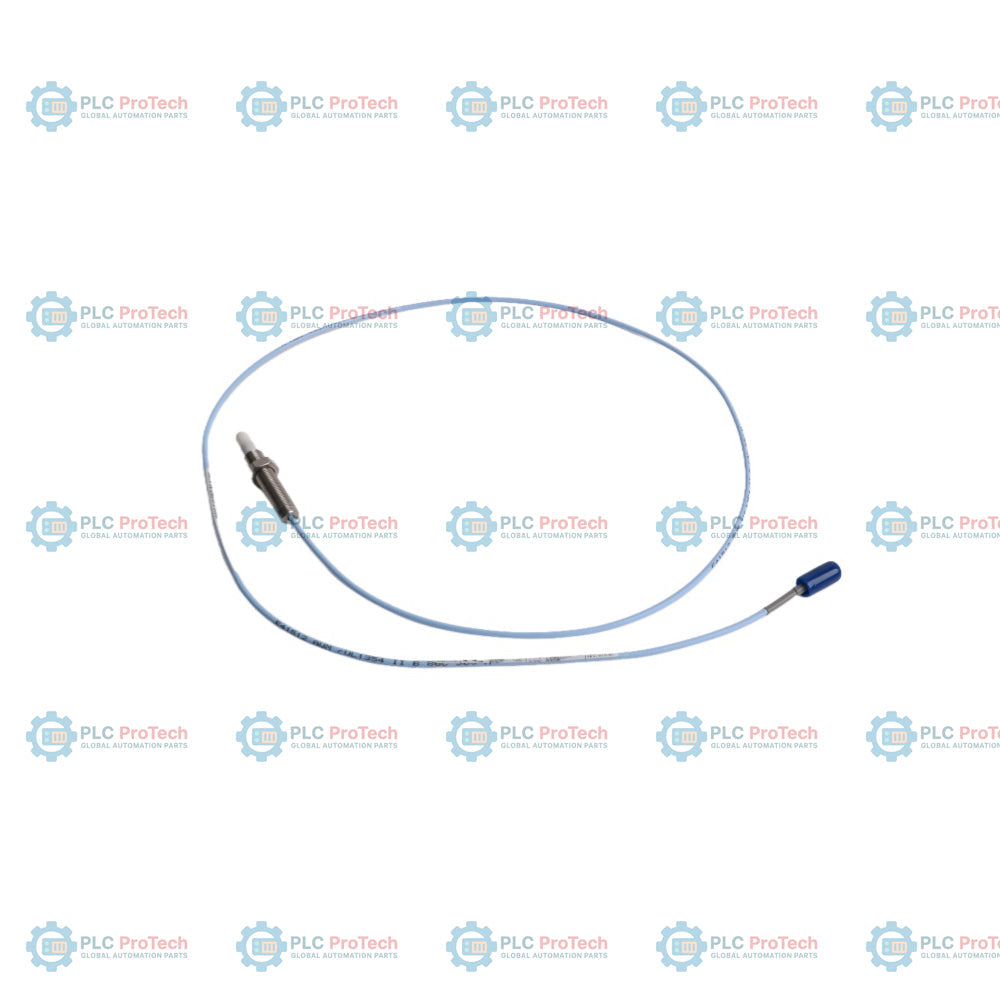

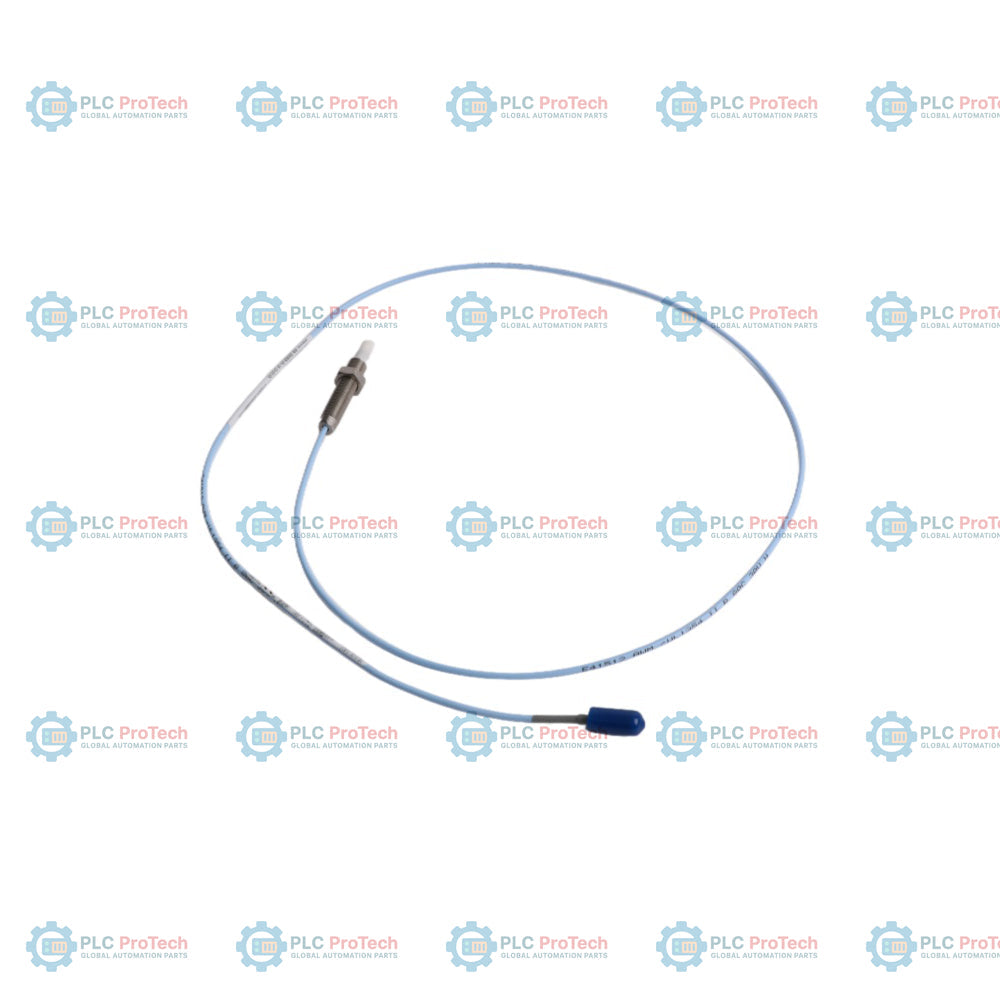

Una lunghezza non filettata di 0,0 pollici (opzione 00) e una lunghezza complessiva del corpo di 1,5 pollici (opzione 15) definiscono questa configurazione della sonda di prossimità 330908-00-15-05-02-00 3300 NSv, dotata di un cavo da 0,5 metri (20 pollici) di lunghezza totale (opzione 05).

Questa sonda senza armatura presenta filettature standard 3/8-24 UNF e un connettore coassiale miniaturizzato ClickLoc placcato in oro (opzione 02), senza protezione integrata del connettore. La fornitura di questa configurazione della sonda con la selezione di approvazione dell'opzione 00 indica che non sono richieste certificazioni da parte di enti per l'installazione. Il sistema di trasduttore di prossimità 3300 XL NSv è specializzato per macchinari con installazioni fisiche altamente limitate o aree target eccezionalmente piccole, come compressori d'aria centrifughi o unità di refrigerazione. È ottimizzato per il monitoraggio senza contatto dello spostamento dell'albero, delle vibrazioni radiali e della posizione assiale su macchine con cuscinetti a film fluido.

Caratteristiche

• Il design non filettato dell'opzione 00 offre un alloggiamento completamente filettato per una calibrazione di precisione della profondità.
• La lunghezza del corpo di 1,5 pollici dell'opzione 15 è adatta agli spazi limitati negli involucri dei compressori.
• Il cavo corto da 0,5 metri (20 pollici) dell'opzione 05 riduce l'eccedenza e semplifica il percorso interno del cavo.
• Il collegamento coassiale miniaturizzato ClickLoc dell'opzione 02 offre un'interfaccia elettrica sicura e robusta.
• Il design del cavo coassiale senza armatura con isolamento in FEP riduce il peso e la sezione trasversale complessiva del percorso dei cavi.
• La punta in solfuro di polifenilene (PPS), abbinata a un corpo in acciaio inossidabile AISI 304, offre un'elevata resistenza ai fluidi di processo.

Applicazioni

• Misurazioni delle vibrazioni radiali e della posizione radiale su compressori compatti
• Misurazioni della posizione assiale (spinta) sugli alberi di macchinari di piccolo diametro
• Generazione di segnali per tachimetro, velocità e riferimento di fase (Keyphasor)
• Diagnostica di turbine a gas aeroderivative e macchinari industriali compatti

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l’installazione

Per garantire un monitoraggio delle vibrazioni sicuro e preciso, è necessario seguire le seguenti linee guida tecniche per l’installazione:

• Limiti di coppia: per i corpi della sonda in acciaio con filettatura 3/8-24 UNF, la coppia di installazione raccomandata è 11,3 N m (100 in-lb). Non superare la coppia nominale massima di 33,9 N m (300 in-lb) per evitare danni alle filettature o alle guarnizioni interne.
• Protezione del cavo: mantenere il raggio minimo di curvatura del cavo superiore a 25,4 mm (1,0 in). Evitare di posare i cavi vicino a linee CA ad alta tensione per prevenire l’accoppiamento magnetico o elettrostatico.
• Integrità dei connettori: i connettori coassiali ClickLoc devono essere serrati a mano. In ambienti umidi o oleosi si raccomanda l’uso di protezioni per connettori o nastro autosigillante in silicone per prevenire il degrado del segnale.
• Geometria del target: mantenere distanze adeguate attorno alla punta della sonda. Per ridurre al minimo le interferenze della vista laterale (diafonia), assicurarsi che il diametro della lamatura attorno alla punta della sonda sia di almeno 13 mm (0,5 in).

Conformità e certificazioni

Il sistema trasduttore 3300 XL NSv è conforme alle seguenti norme e direttive quando integrato con componenti di sistema compatibili:

• Direttiva EMC 2014/30/UE (EN 61000-6-2, EN 61000-6-4)
• Direttiva RoHS 2011/65/UE
• Sicurezza funzionale: certificato SIL 2 (HFT=0), SIL 3 (HFT=1)
