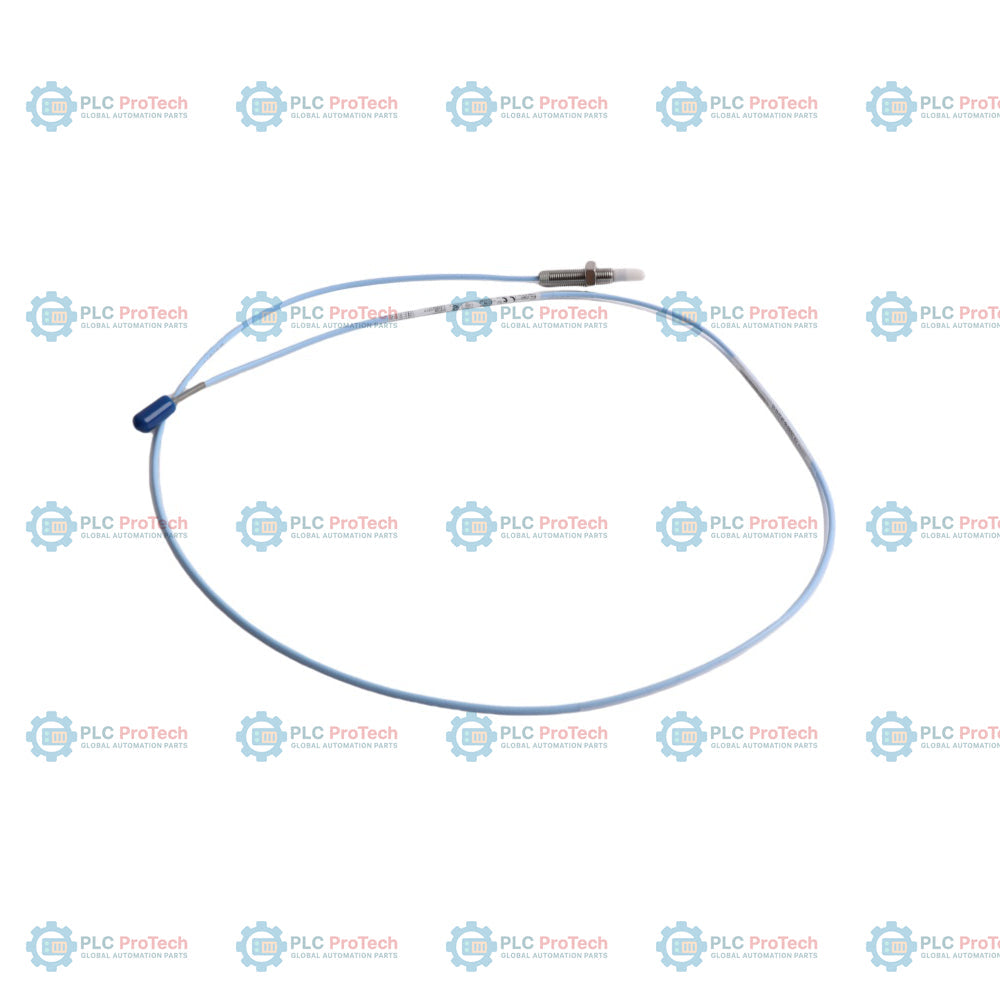

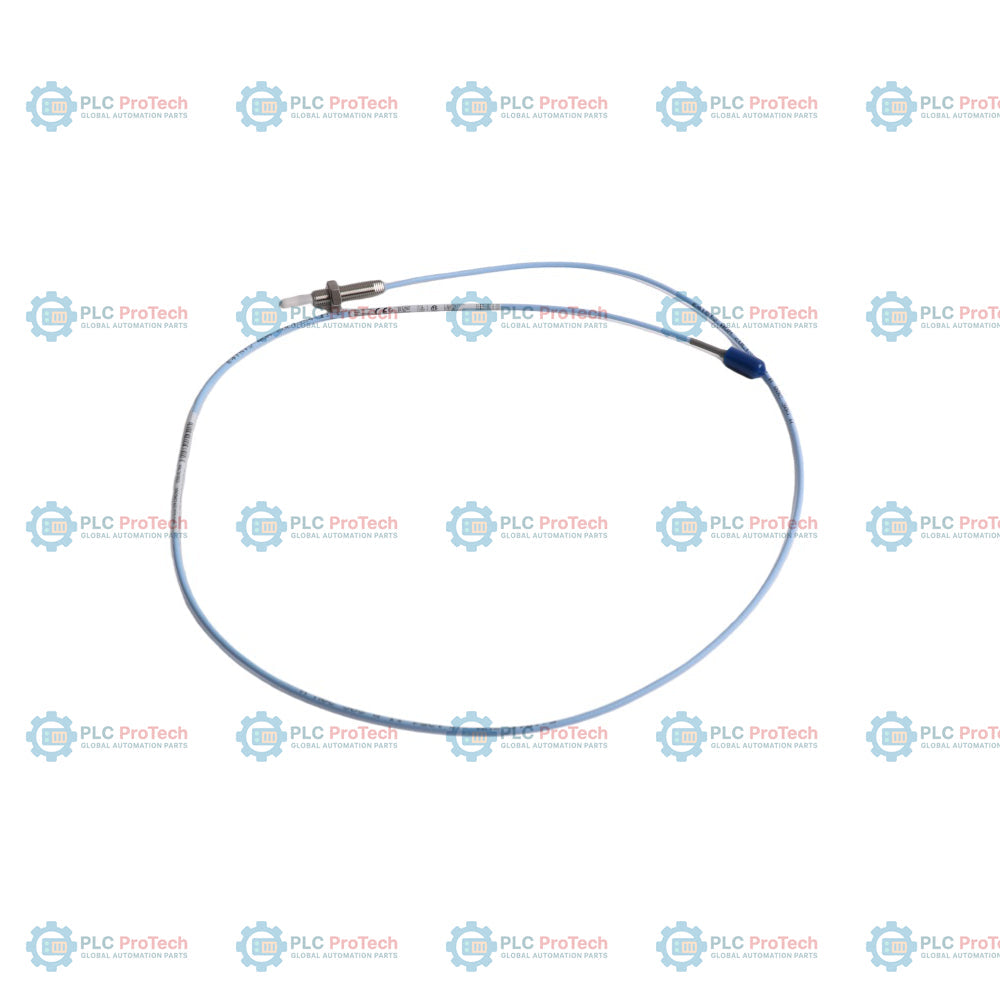

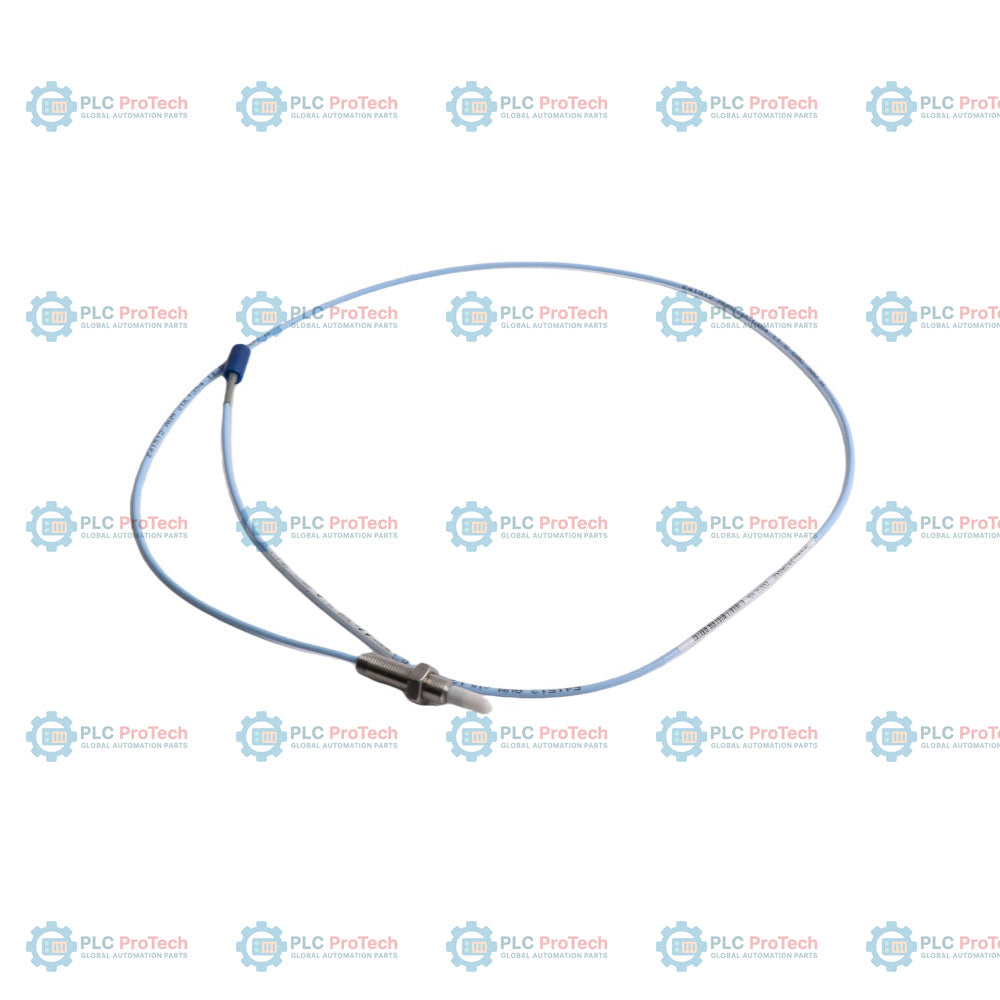

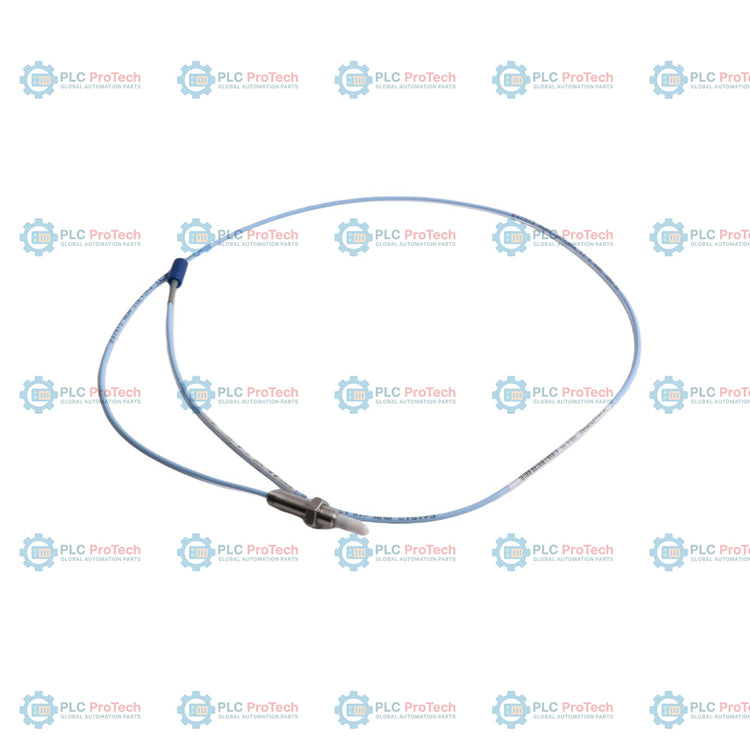

Sonda di prossimità Bently Nevada 3300 NSv 330908-00-16-10-01-05

Descrizione

L'opzione 00 (lunghezza non filettata di 0,0 in), l'opzione 16 (lunghezza complessiva della custodia di 1,6 in), l'opzione 10 (lunghezza totale di 1,0 m) e l'opzione 01 (connettore ClickLoc miniaturizzato con protettore del connettore) definiscono la configurazione della sonda di prossimità 3300 NSv 330908-00-16-10-01-05. Questa sonda senza armatura presenta un corpo filettato standard 3/8-24 UNF-2A ed è ottimizzata per macchinari industriali rotanti con spazi ridotti o target dell'albero di piccole dimensioni, dove non è possibile installare sistemi standard da 5 mm o 8 mm. Utilizzando un cavo coassiale standard con isolamento in FEP, privo di armatura esterna in acciaio inossidabile, questa sonda riduce al minimo i requisiti di spazio negli alloggiamenti delle macchine compatti o congestionati. Questa sonda si abbina a un sensore Proximitor 3300 XL NSv e a un cavo di prolunga 330930 per formare un sistema completo di misurazione dello spostamento a correnti parassite. Il protettore del connettore integrato in fluorosilicone protegge il punto di giunzione ClickLoc da umidità, olio per turbine e altri contaminanti. La certificazione per aree pericolose dell'opzione 05 garantisce la conformità agli standard globali per gli ambienti pericolosi, consentendo un funzionamento sicuro e a lungo termine su compressori centrifughi ad alta velocità, compressori frigoriferi e turbine aeroderivative con alesaggio ridotto.

Caratteristiche

• La configurazione con filettatura 3/8-24 UNF-2A, senza armatura in acciaio inossidabile, riduce l'ingombro del diametro esterno.
• La lunghezza non filettata di 0,0 in consente il completo innesto della filettatura sull'intera lunghezza della custodia di 1,6 in.
• La lunghezza totale del cavo della sonda di 1,0 m consente un instradamento compatto e diretto all'interno delle custodie delle macchine.
• Il protettore del connettore in fluorosilicone, preinstallato sul connettore coassiale ClickLoc miniaturizzato, impedisce l'ingresso di contaminanti ambientali.
• Il pacchetto di approvazioni dell'agenzia per l'opzione 05 semplifica la conformità multidisciplinare ad ATEX, IECEx e alle aree pericolose nordamericane.

Applicazioni

• Monitoraggio delle vibrazioni radiali e della posizione assiale su compressori d'aria centrifughi.
• Misurazione dello spostamento dell'albero su compressori frigoriferi ad alta velocità con alesaggio ridotto.
• Rilevamento della velocità e del riferimento di fase (Keyphasor) su turbine a gas aeroderivative.
• Monitoraggio con spazio ridotto su macchine con cuscinetti a film fluido e diametri del target inferiori a 51 mm.

Informazioni per l'ordine

Opzione / Segmento	Codice su questo SKU	Descrizione
Codice componente ordinabile	330908-00-16-10-01-05	Sonda di prossimità 3300 NSv, filettatura 3/8-24 UNF, senza armatura
A - Lunghezza non filettata	00	lunghezza non filettata di 0,0 in
B - Lunghezza complessiva della custodia	16	lunghezza della custodia di 1,6 in (41 mm)
C - Lunghezza totale	10	Lunghezza totale di 1.0 metro (39 in)
D - Opzione connettore/cavo	01	Connettore coassiale miniaturizzato ClickLoc con protezione del connettore, cavo standard
E - Approvazione dell'ente	05	Approvazioni multiple (cNRTLus, ATEX, IECEx)

Specifiche tecniche

Parametro	Valore / specifica
Produttore	Bently Nevada (Baker Hughes)
Modello / numero di parte	330908-00-16-10-01-05
Serie del sistema di trasduttore	Sistema di trasduttore di prossimità 3300 XL NSv
Dimensione della filettatura della sonda	3/8-24 UNF-2A
Struttura del cavo	Coassiale da 75 ohm, con guaina in FEP, senza armatura in acciaio inossidabile
Intervallo lineare	1.5 mm (60 mils), a partire da circa 0.25 mm (10 mils) dal target
Fattore di scala incrementale (ISF)	7.87 V/mm (200 mV/mil) +12.5% / -20%
Deviazione dalla retta di interpolazione ottimale (DSL)	Inferiore a +/-0.06 mm (+/-2.3 mils) su un intervallo lineare di 1.5 mm
Impostazione della distanza consigliata	1.0 mm (40 mils)
Requisiti di alimentazione	-17.5 Vdc a -26 Vdc (consumo massimo 12 mA)
Materiale della punta della sonda	Solfuro di polifenilene (PPS)
Materiale della custodia della sonda	Acciaio inossidabile AISI 304 (SST)
Resistenza CC della sonda (RPROBE)	4.2 +/- 0.5 ohm (tra il conduttore centrale e il conduttore esterno)
Tenuta di pressione della sonda	O-ring in Viton
Resistenza alla trazione nominale massima	220 N (50 lb) dalla custodia della sonda al cavo della sonda
Intervallo di temperatura di esercizio e stoccaggio	-52 degC a +177 degC (-62 degF a +351 degF)
Requisiti minimi del target	Alberi inferiori a 51 mm (2.0 in) per il rilevamento radiale; target piani inferiori a 15 mm (0.6 in) per il rilevamento assiale

Linee guida per l'installazione

• La filettatura standard di montaggio 3/8-24 UNF-2A viene fornita con un controdado da 9/16 di pollice e superfici per chiave da 5/16; serrare entro i limiti di coppia consigliati.
• Assicurarsi che la superficie target sia in acciaio AISI 4140 o corrisponda al profilo di calibrazione specifico del sensore di prossimità 3300 XL NSv.
• Evitare di installare tratti di cavo FEP standard vicino a bordi affilati; farli passare in una canalina protettiva oppure fissarli con fermacavi per prevenire l'abrasione meccanica.
• Il connettore coassiale ClickLoc deve essere collegato a mano e protetto con il manicotto del connettore in fluorosilicone preinstallato, per garantire una tenuta a prova di fluido.
• Evitare di esporre la tenuta di pressione in Viton a temperature inferiori a -34 degC (-30 degF) per periodi prolungati, per preservarne l'integrità strutturale.

Conformità e certificazioni

• Direttiva EMC 2014/30/UE (norme: EN 61000-6-2, EN 61000-6-4)
• Direttiva RoHS 2011/65/UE
• Sicurezza funzionale: SIL 2 (HFT = 0), SIL 3 (HFT = 1)
• Molteplici approvazioni per aree pericolose (opzione 05): Classe I, Zona 0: Ex ia IIC T5...T1 Ga; Classe I, Div. 1, Gruppi A, B, C, D (cNRTLus, ATEX e IECEx)
