Bently Nevada 330901-02-47-10-01-00 Sonda di prossimità 3300 NSv

Descrizione

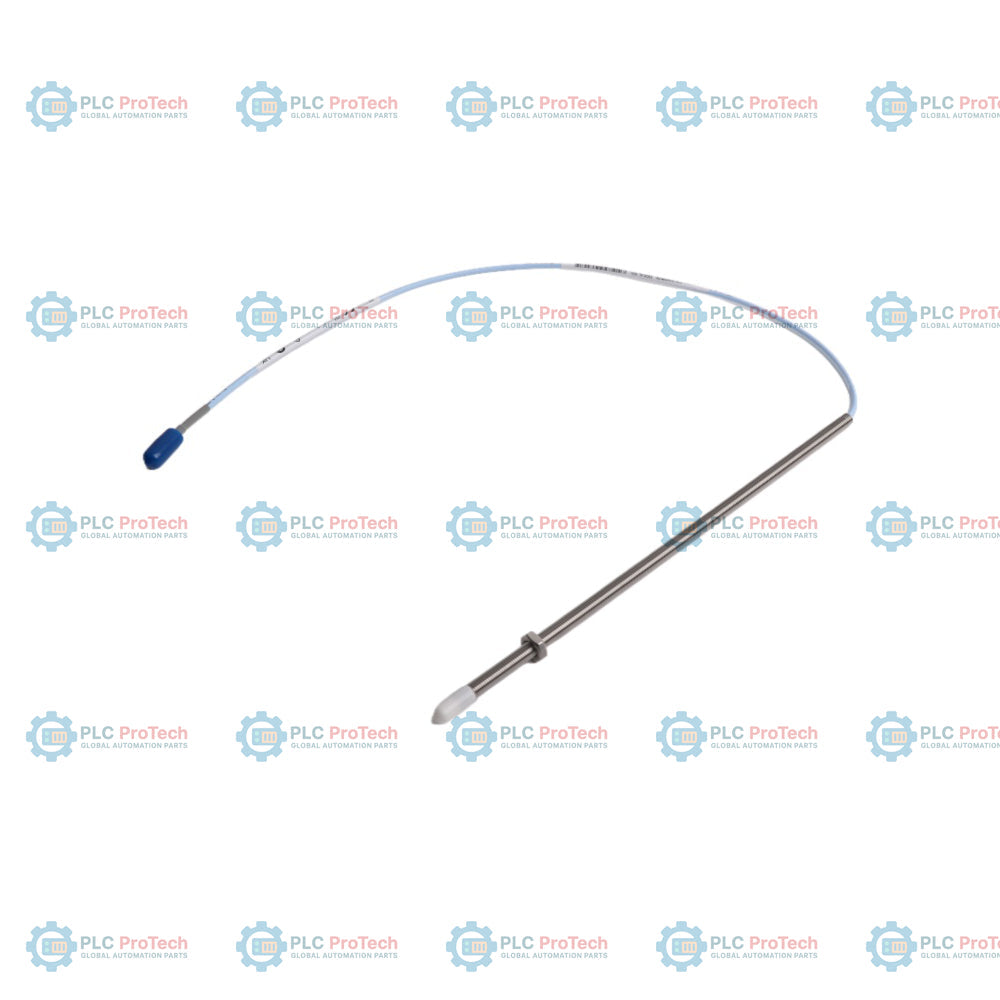

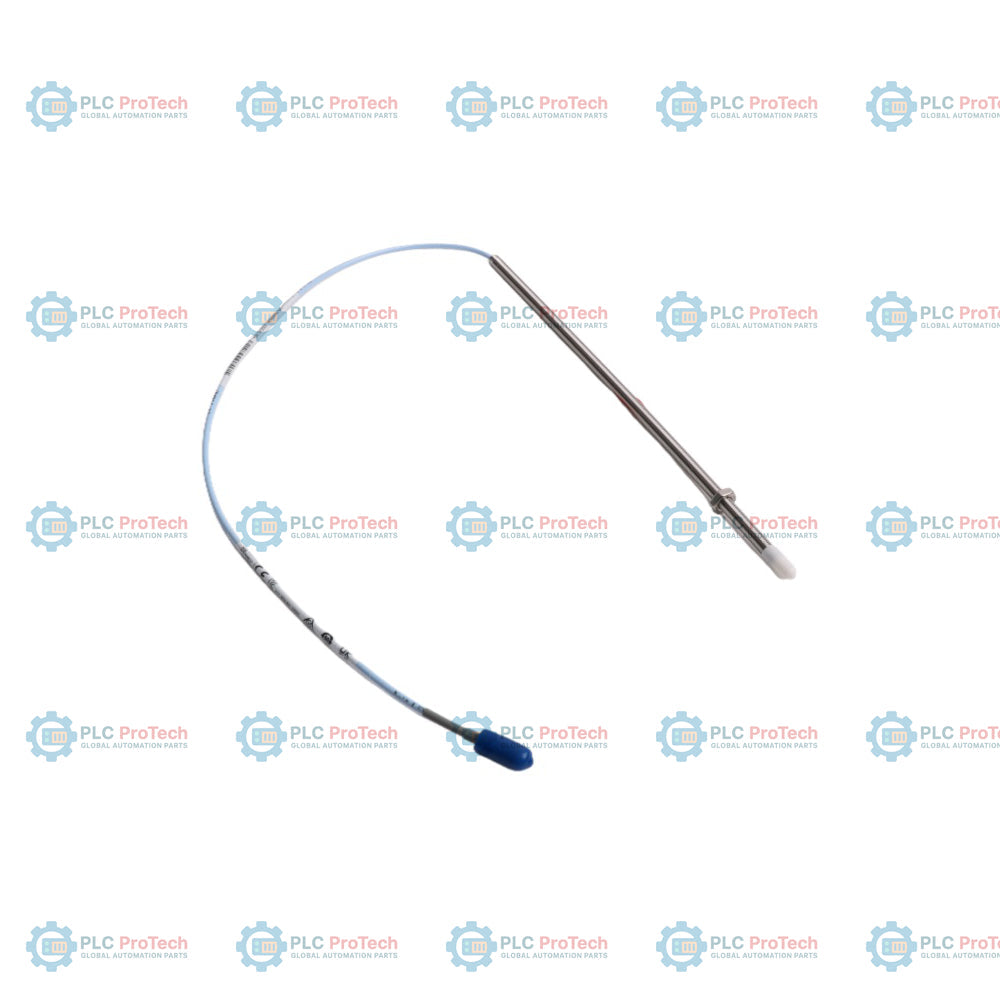

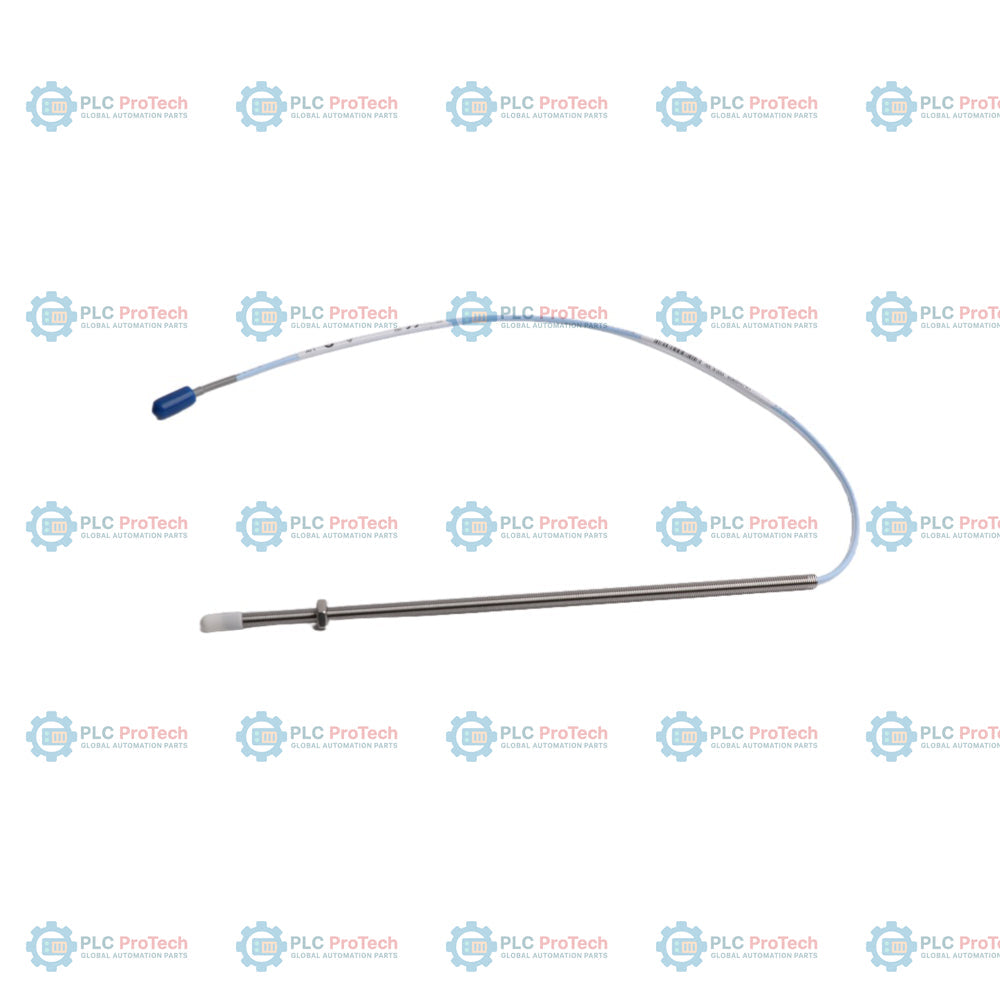

Il corpo della sonda non armato, filettato 1/4-28 UNF, con 0,2 pollici di lunghezza non filettata (opzione 02) e 4,7 pollici di lunghezza della custodia (opzione 47), definisce la sonda di prossimità 330901-02-47-10-01-00 3300 NSv. Questo trasduttore a correnti parassite senza contatto è dotato di un cavo di lunghezza totale pari a 1,0 m (opzione 10), che termina con un connettore coassiale miniaturizzato ClickLoc dotato di protezione integrata del connettore (opzione 01), configurato senza approvazioni per aree pericolose (opzione 00). Funziona come sensore per misurare le vibrazioni dinamiche dell'albero, la posizione radiale, la posizione assiale (spinta) o la velocità di riferimento di fase, generando un piccolo campo elettromagnetico sulla punta della sonda.

Mentre altre configurazioni della serie 3300 NSv offrono cavi armati (come la serie 330902) o opzioni FluidLoc per la tenuta del gas di processo, la serie 330901 fornisce cavi coassiali standard non armati, isolati in FEP, ideali per ambienti confinati in cui l'armatura fisica non è necessaria. Le opzioni correlate con connettori miniaturizzati privi della protezione del connettore (opzione 02) o certificate per applicazioni antideflagranti (opzione 05) si distinguono da questa sonda standard, non certificata e dotata di protezione del connettore. Questo sensore è progettato specificamente per macchinari con spazi ridotti, target di piccole dimensioni o alloggiamenti con controalesaggi ridotti, in cui non è possibile utilizzare sistemi trasduttori standard da 5 mm e 8 mm.

Caratteristiche

• Configurazione filettata 1/4-28 UNF-2A con 0,2 pollici di lunghezza non filettata e 4,7 pollici di lunghezza complessiva della custodia (montaggio standard, non armato).
• Cavo coassiale da 75 ohm, isolato in propilene fluoroetilenico (FEP), con una lunghezza totale di 1,0 metro (39 pollici).
• Connettore coassiale miniaturizzato ClickLoc con protezione del connettore in fluorosilicone preinstallata, per impedire la contaminazione da fluidi.
• Struttura fisica robusta, con custodia della sonda in acciaio inossidabile AISI 304 e punta in solfuro di polifenilene (PPS).
• Configurazione per uso generico (opzione 00) priva delle approvazioni per aree pericolose, per installazioni industriali standard.
• Metodo di stampaggio brevettato TipLoc, che crea un legame altamente resistente tra la punta della sonda e il corpo in acciaio inossidabile.

Applicazioni

• Compressori d'aria centrifughi e compressori per refrigerazione con spazi di installazione ridotti.
• Compressori di gas di processo in cui sono presenti una vista laterale ridotta e piccoli controalesaggi.
• Monitoraggio delle vibrazioni radiali e della posizione radiale su alberi di diametro inferiore a 51 mm (2,0 pollici).
• Misurazioni della posizione assiale (spinta) su target piani di dimensioni inferiori a 15 mm (0,6 pollici).
• Misurazioni del tachimetro, del riferimento di fase (Keyphasor) e della velocità zero.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Preparazione del foro di montaggio: Per la foratura e la maschiatura di un foro di montaggio per una sonda 1/4-28, si consiglia una punta per maschiatura n. 3 o più grande.
• Limiti di coppia dell'involucro: Non superare una coppia di 7.3 N m (65 in lb) durante l'installazione degli involucri della sonda 1/4-28, per evitare la deformazione dell'involucro.
• Innesto della filettatura: Non superare l'innesto massimo consigliato di 0.375 pollici per filettature 1/4-28 UNF, per evitare il bloccaggio meccanico.
• Cura del connettore: Mantenere asciutti e privi di grasso i connettori ClickLoc placcati in oro. Assicurarsi che siano bloccati saldamente spingendo fino a udire lo scatto.
• Protezione dall'umidità: Il protettore del connettore in fluorosilicone preinstallato deve essere posizionato sulla connessione tra sonda e cavo di prolunga per impedire l'ingresso di umidità e olio della turbina.
