Bently Nevada 330930-060-04-05 Cavo di prolunga 3300 NSv

Descrizione

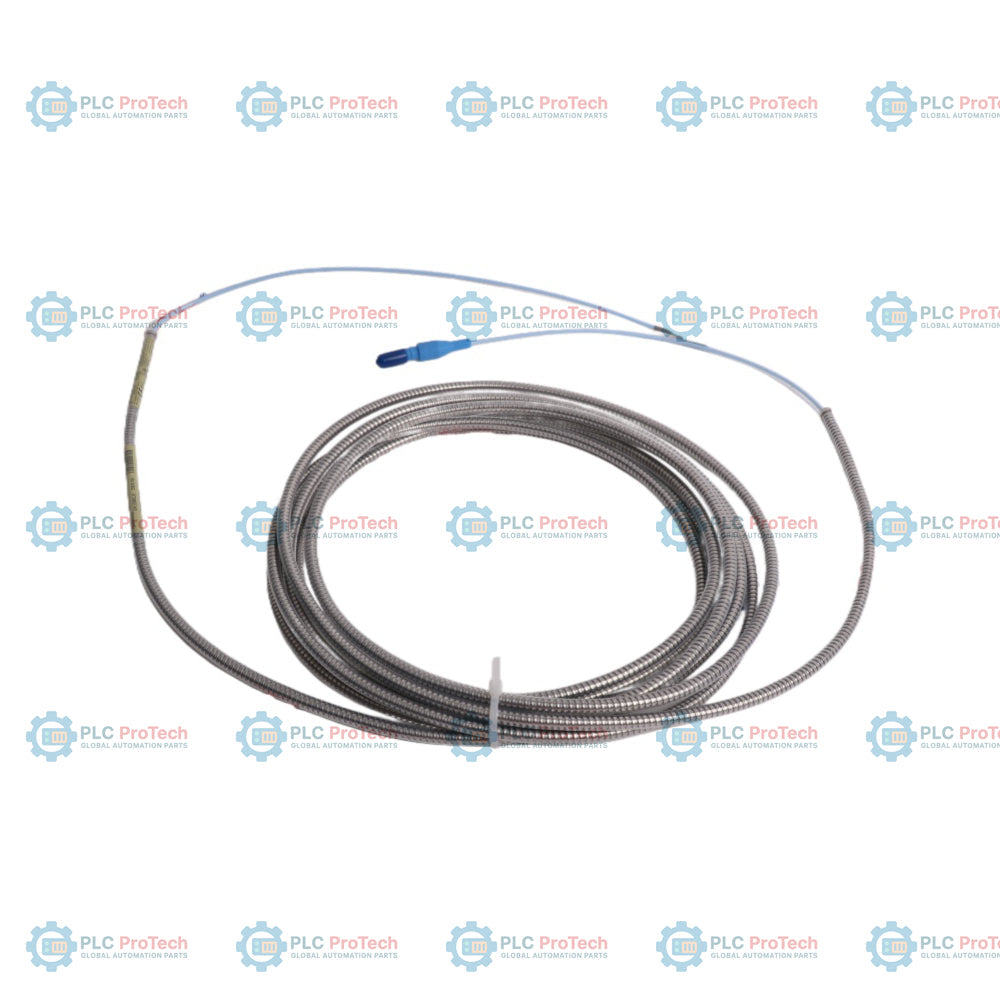

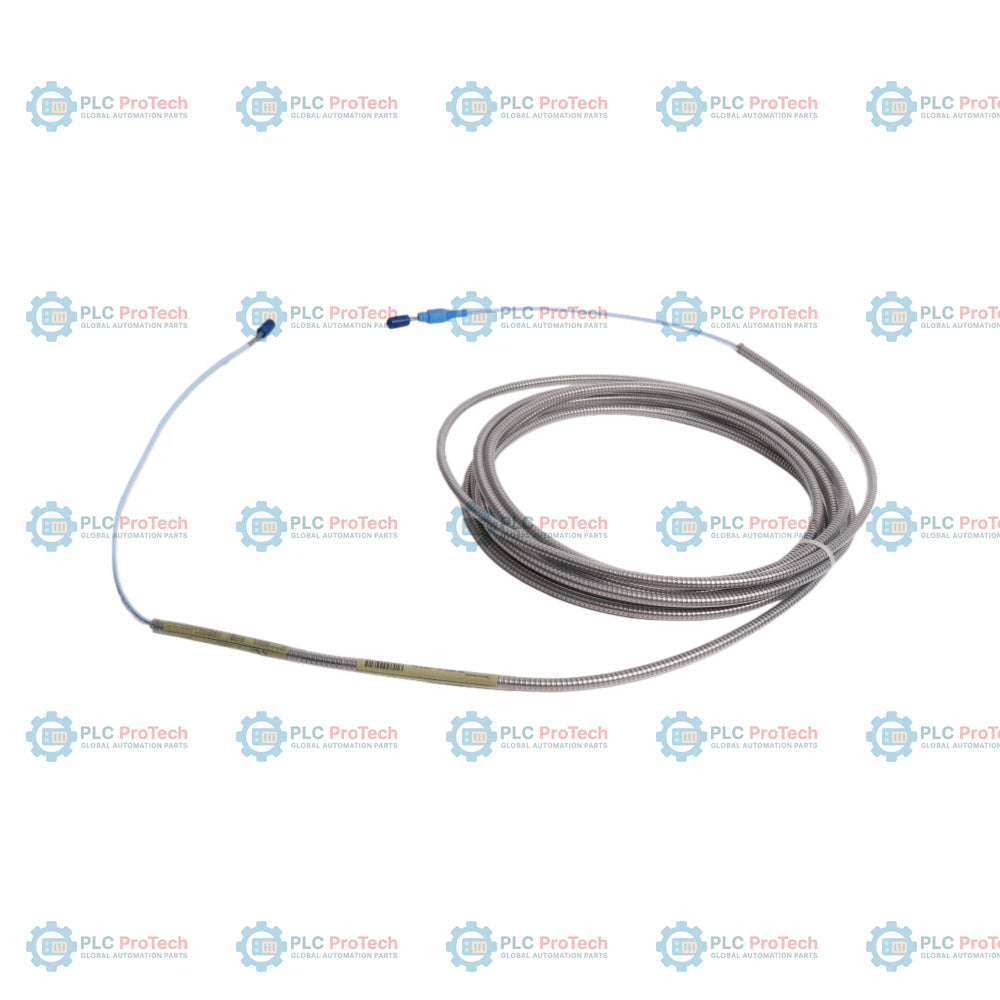

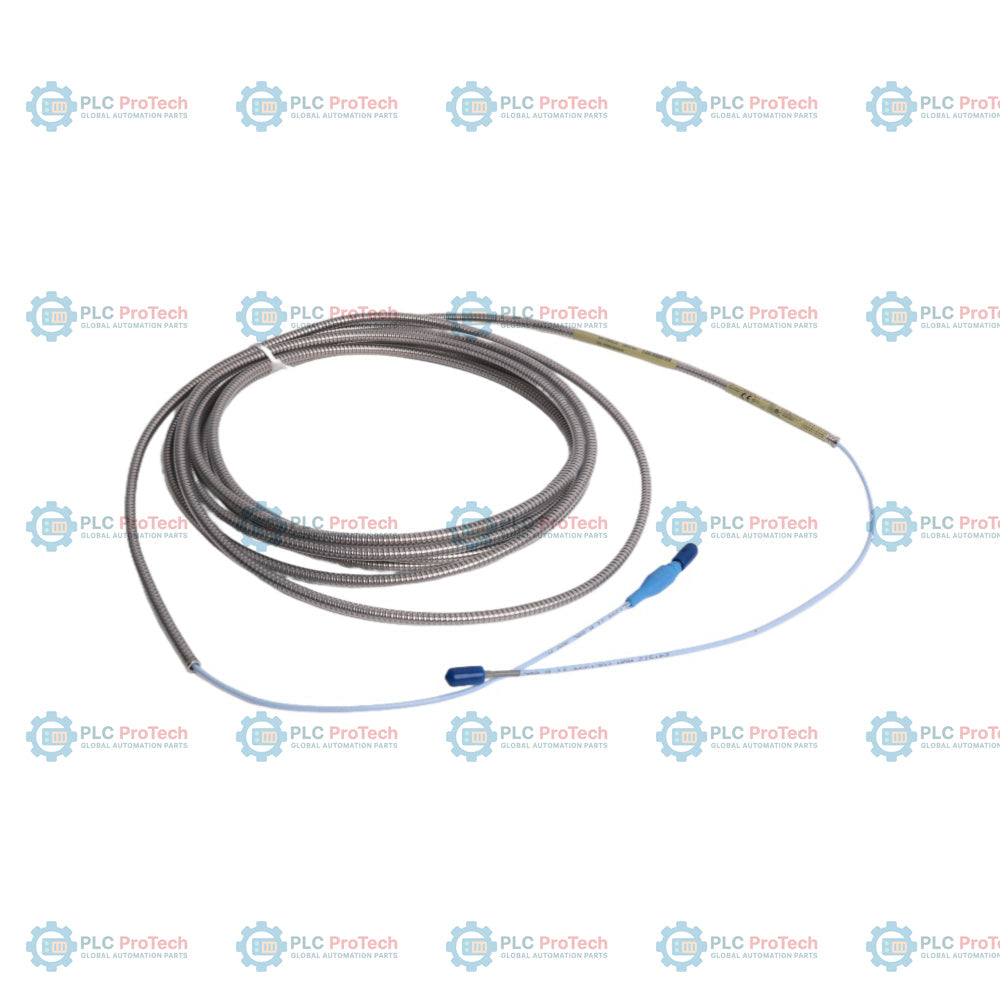

330930-060-04-05 specifica un cavo di prolunga 3300 NSv da 6.0 metri dotato di armatura in acciaio inossidabile, guaina protettiva in FEP e protezione integrata del connettore. Questa specifica configurazione dell'opzione offre protezione fisica e schermatura ambientale in applicazioni industriali con spazi ridotti, dove le dimensioni più piccole del target o i profili di montaggio compatti limitano l'installazione standard dei trasduttori. Il cavo collega una sonda di prossimità 3300 NSv a un sensore Proximitor 3300 XL NSv compatibile per completare il circuito di misurazione dello spostamento senza contatto.

A differenza delle configurazioni standard non armate (opzione 00) o delle varianti armate senza guaina (opzione 02), questo cavo utilizza una robusta guaina in etilene propilene fluorurato (FEP) sopra un'armatura in acciaio inossidabile per resistere all'esposizione a sostanze chimiche corrosive e all'abrasione meccanica. Inoltre, la protezione del connettore in fluorosilicone preinstallata impedisce la contaminazione da umidità e fluidi nel punto critico di giunzione tra sonda e cavo, mentre le approvazioni dell'opzione 05 consentono l'installazione in aree pericolose.

Caratteristiche

• L'opzione 060 specifica una lunghezza totale del cavo di 6.0 metri (19.7 piedi), corrispondente al profilo di calibrazione richiesto del sistema.
• L'opzione 04 fornisce un'armatura integrata in acciaio inossidabile con una guaina esterna protettiva in FEP per proteggere la linea coassiale interna dai danni fisici e dal deterioramento chimico.
• La protezione del connettore in fluorosilicone, preinstallata sull'estremità femmina, impedisce l'ingresso di umidità, olio per turbine e detriti nel punto di connessione tra sonda e cavo.
• La conformità all'opzione 05 offre molteplici certificazioni globali per aree pericolose in ambienti esplosivi.
• La struttura coassiale da 75 ohm isolata in FEP mantiene un'impedenza costante per evitare la distorsione del segnale lungo il percorso di misurazione.
• I connettori coassiali miniaturizzati ClickLoc garantiscono un accoppiamento sicuro con innesto tattile positivo.

Applicazioni

• Piccole turbine a vapore e a gas
• Macchinari ad alta velocità con geometria del target limitata
• Turbine a gas aeroderivative
• Compressori centrifughi e pompe con giochi meccanici ridotti
• Monitoraggio delle vibrazioni dell'albero, della posizione assiale e dello scostamento radiale in aree di processo pericolose

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Durante l'installazione del cavo di prolunga 3300 NSv, osservare le seguenti pratiche ingegneristiche:

• Non superare il raggio minimo di curvatura del cavo di 25,4 mm (1,0 in) per evitare danni interni o variazioni di impedenza nel nucleo coassiale.
• Assicurarsi che il connettore femmina del cavo di prolunga sia saldamente accoppiato al connettore maschio della sonda di prossimità. Serrare a mano oppure applicare una coppia massima di 0,56 N m (5 in lb) se si utilizza una chiave dinamometrica. Non utilizzare pinze o altri utensili non classificati.
• Posizionare il protettore del connettore in fluorosilicone preinstallato sopra la connessione accoppiata per proteggere i contatti elettrici da fluidi, umidità e infiltrazioni di particelle. Evitare di utilizzare nastro in silicone all'interno dei carter delle macchine o nei punti in cui è prevista l'esposizione diretta all'olio per turbine.
• Instradare il cavo attraverso una canalina dedicata o passerelle portacavi per isolarlo dalle interferenze elettromagnetiche (EMI) e dai rischi fisici. Mantenere la separazione fisica dalle linee di alimentazione CA ad alta tensione.
• Assicurarsi che la lunghezza combinata della sonda di prossimità e del cavo di prolunga corrisponda alla lunghezza totale calibrata del sistema richiesta dal sensore Proximitor 3300 XL NSv (in genere 5,0 metri o 7,0 metri).

Conformità e certificazioni

Il cavo di prolunga 3300 NSv con Opzione 05 soddisfa molteplici standard globali per la sicurezza industriale e le installazioni in aree pericolose:

• Approvazioni nordamericane (cNRTLus): a sicurezza intrinseca per Classe I, Zona 0, AEx/Ex ia IIC Ga; Classe I, Gruppi A, B, C, D; Classe II, Gruppi E, F, G; Classe III. Non incendivo per Classe I, Zona 2, AEx/Ex nA/ec IIC Gc; Classe I, Divisione 2, Gruppi A, B, C, D.
• ATEX e IECEx: a sicurezza intrinseca Ex ia IIC T4/T5 Ga; Ex ia IIIC T90C/T105C Dc. Antiscintilla/sicurezza aumentata Ex nA IIC T4/T5 Gc; Ex ec IIC T4/T5 Gc.
• Sicurezza funzionale: certificato SIL 2 (HFT = 0) o certificato SIL 3 (HFT = 1) se integrato in un sistema strumentato di sicurezza secondo le linee guida standard.
• Conformità ambientale: marchio CE, Direttiva RoHS dell'Unione Europea 2011/65/UE e conformità alla normativa RoHS cinese (designazione EFUP di 15 anni).
