Descrizione

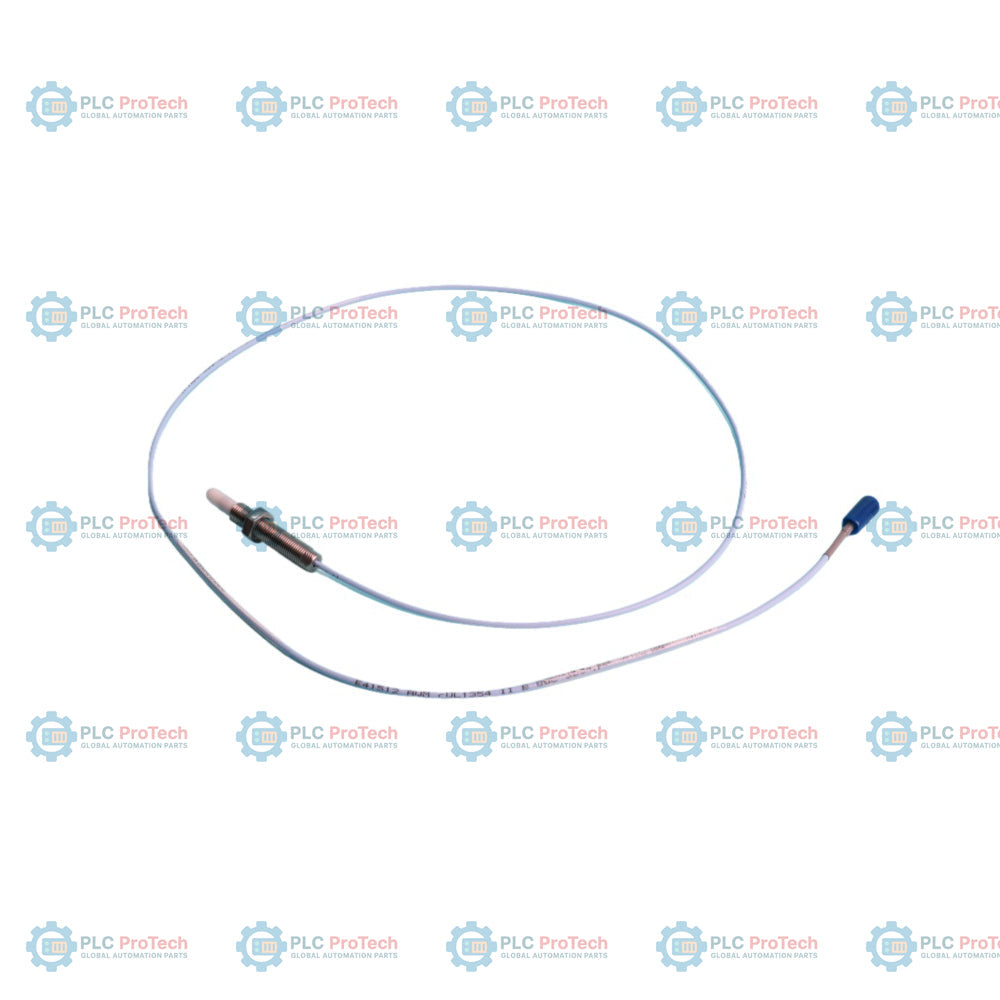

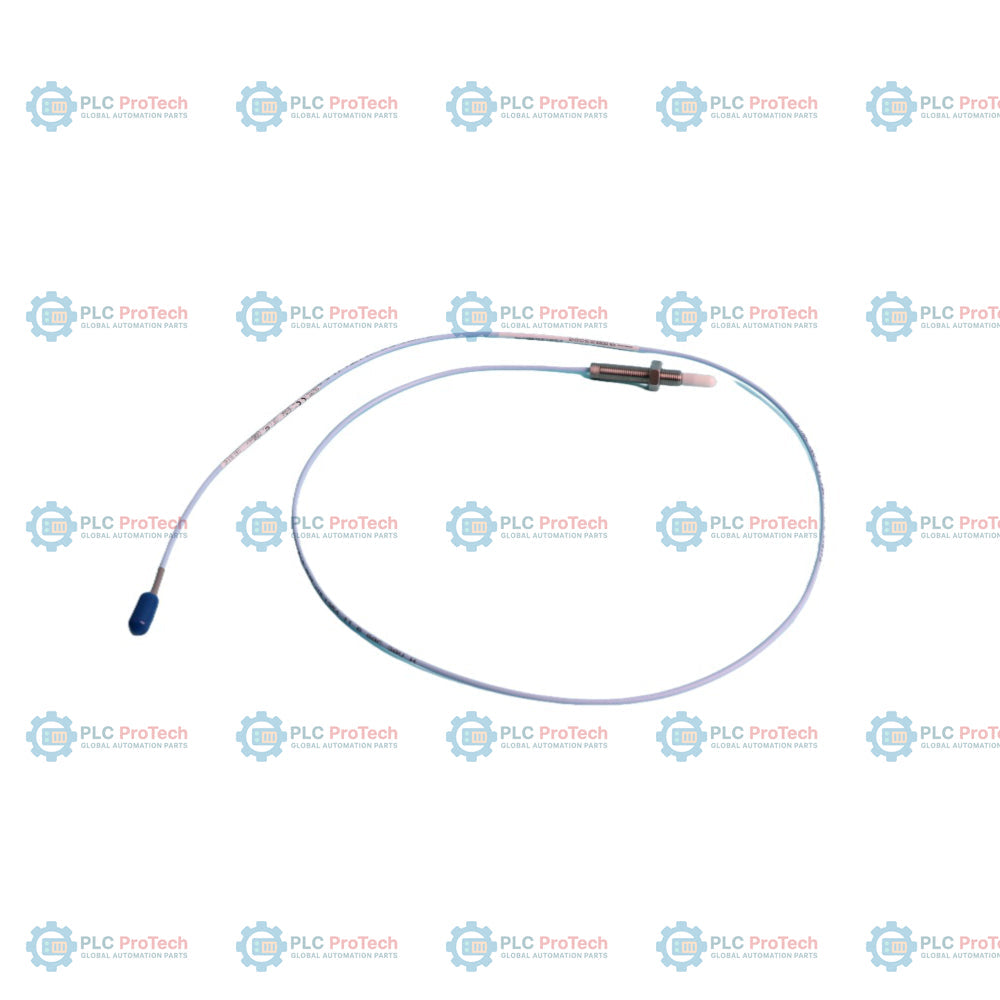

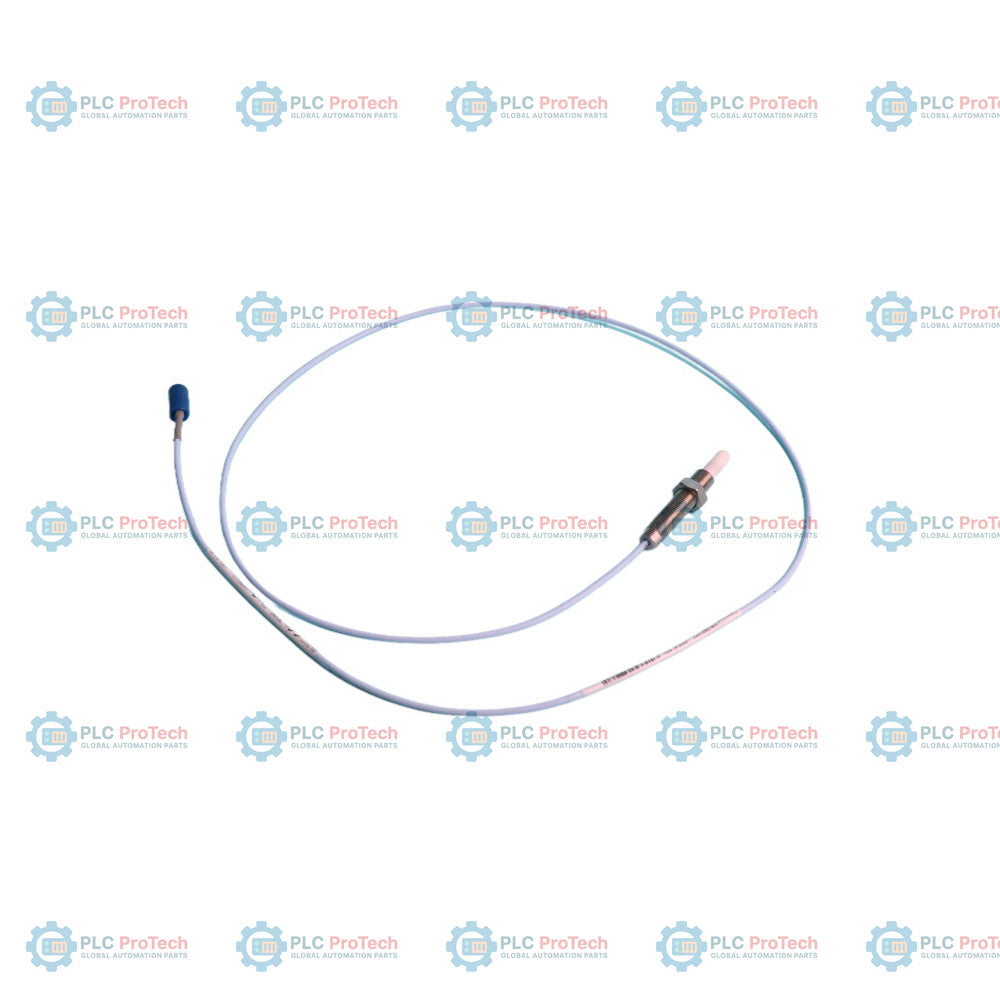

L'opzione 00 (lunghezza non filettata di 0,0 pollici) e l'opzione 18 (lunghezza dell'involucro di 1,8 pollici) definiscono questa configurazione della sonda di prossimità 3300 NSv — 330908-00-18-10-02-05Questa configurazione è dotata di una lunghezza totale del cavo di 1,0 m (opzione 10), terminante con un connettore coassiale miniaturizzato ClickLoc senza protezione del connettore (opzione 02), e dispone di molteplici approvazioni internazionali per aree pericolose (opzione 05).

A differenza delle opzioni armate come la serie 330909 o delle varianti con protezioni del connettore integrate (opzione 01), la 330908-00-18-10-02-05 utilizza un cavo coassiale standard non armato, isolato in FEP, che lo rende adatto a installazioni compatte in cui una canalina o un instradamento esterno fornisce protezione fisica. Il suo involucro filettato 3/8-24 UNF è ideale per applicazioni con giochi ridotti, in cui non è possibile alloggiare una punta della sonda più grande da 8 mm, ma è comunque necessario un montaggio filettato standard. Si integra direttamente in un sistema trasduttore completo 3300 XL NSv, abbinato al cavo di prolunga 330930 e al sensore Proximitor 330980.

Caratteristiche

• L'opzione 00 specifica un corpo della sonda completamente filettato con una lunghezza non filettata di 0,0 pollici.
• L'opzione 18 offre una lunghezza complessiva dell'involucro di 1,8 pollici con filettatura standard 3/8-24 UNF-2A.
• L'opzione 10 fornisce un cavo coassiale isolato in FEP da 1,0 m (39 pollici).
• L'opzione 02 fornisce un connettore coassiale miniaturizzato ClickLoc placcato in oro per una terminazione sicura tra sonda e cavo, senza protezione del connettore preinstallata.
• L'opzione 05 include diverse approvazioni di enti per aree pericolose, inclusi i certificati ATEX, IECEx e CSA.
• Il processo di stampaggio TipLoc crea un forte legame chimico e fisico tra la punta della sonda in solfuro di polifenilene (PPS) e l'involucro in acciaio inossidabile AISI 304.
• Il design CableLoc offre una resistenza alla trazione fino a 220 N (50 lb) per impedire il distacco del cavo dal corpo della sonda.

Applicazioni

• Misurazioni della posizione assiale e delle vibrazioni radiali in macchinari con alberi di piccolo diametro.
• Compressori centrifughi e pompe ad alta velocità con geometrie dell'area target limitata.
• Turbine a gas aeroderivative e turbomacchinari ausiliari con giochi ridotti.
• Monitoraggio di cuscinetti a film fluido su alberi piccoli, inferiori a 50 mm (2,0 pollici), dove le sonde tradizionali da 8 mm sono soggette a sensibilità alla vista laterale o a diafonia.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

Per garantire il corretto funzionamento e prolungare la durata del sistema, osservare queste linee guida per l'installazione:

• Coppia di serraggio della filettatura: serrare il corpo della sonda 3/8-24 UNF alla coppia di installazione consigliata di 11.3 N m (100 in-lb) per evitare danni alla filettatura o al corpo. Non superare la coppia nominale massima di 33.9 N m (300 in-lb).
• Raggio minimo di curvatura: mantenere un raggio minimo di curvatura di 25.4 mm (1.0 in) lungo il cavo coassiale non armato durante la posa, per evitare l'attenuazione del segnale o danni fisici ai conduttori.
• Distanza dal bersaglio: assicurarsi che l'albero o la superficie bersaglio rispetti il diametro minimo del bersaglio piano di 8.9 mm (0.35 in). Per evitare variazioni del fattore di scala, si consiglia un diametro del bersaglio di almeno 13 mm (0.5 in).
• Prevenzione della diafonia: mantenere una distanza centro-centro tra le sonde di almeno 25 mm (1.0 in) per le sonde assiali parallele, oppure 23 mm (0.9 in) per le configurazioni con vibrazione radiale, per eliminare la diafonia elettromagnetica.
• Manutenzione dei connettori: prima dell'accoppiamento, assicurarsi che i connettori ClickLoc siano privi di olio, umidità e detriti. Utilizzare nastro autoagglomerante in silicone per proteggere i collegamenti in ambienti umidi o bagnati (non consigliato all'interno di carter di macchinari esposti all'olio di turbina).

Conformità e certificazioni

• Marcatura CE europea: conforme alla Direttiva EMC 2014/30/UE (norme EN 61000-6-2, EN 61000-6-4)
• RoHS: conforme alla Direttiva europea 2011/65/UE e alle normative China RoHS
• Approvazioni marittime: approvato secondo gli standard ABS e di altri enti di classificazione marittima
• Sicurezza funzionale: certificato SIL 2 (HFT = 0) o SIL 3 (HFT = 1) se integrato in un circuito di sicurezza progettato adeguatamente
• Approvazioni per aree pericolose (opzione 05): Ex ia IIC T5...T1 Ga, Ex ia IIIC T90degC...T280degC Dc, Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc, Classe I Div. 1 Gruppi A, B, C, D; Classe II Gruppi E, F, G; Classe III (installazioni a sicurezza intrinseca e non incendive).
