Descrizione

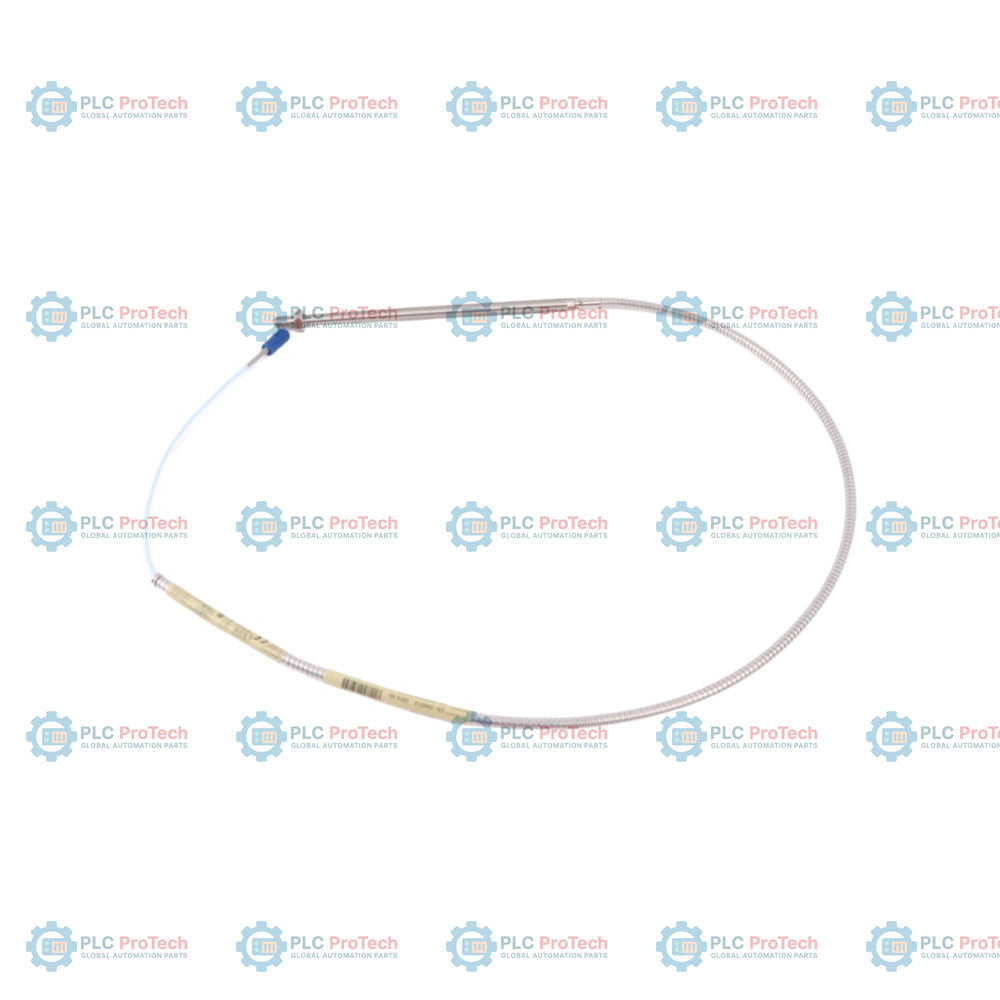

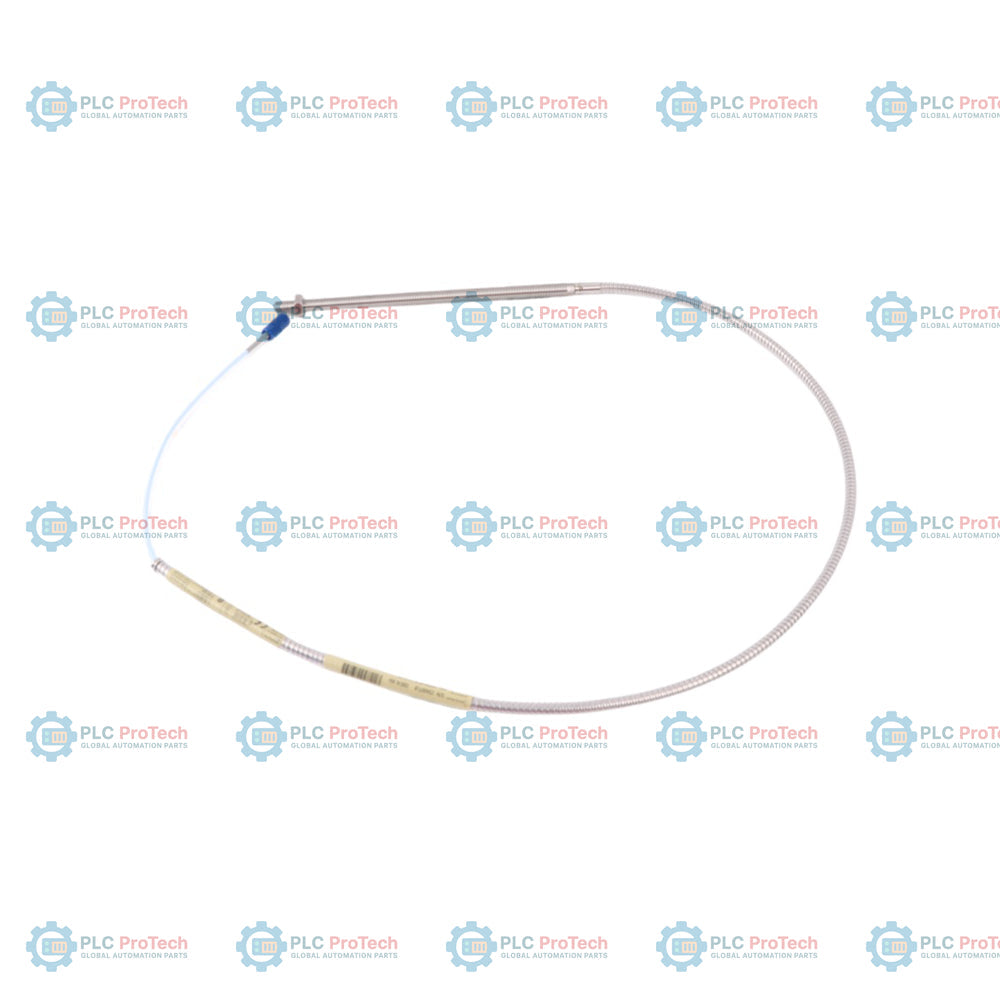

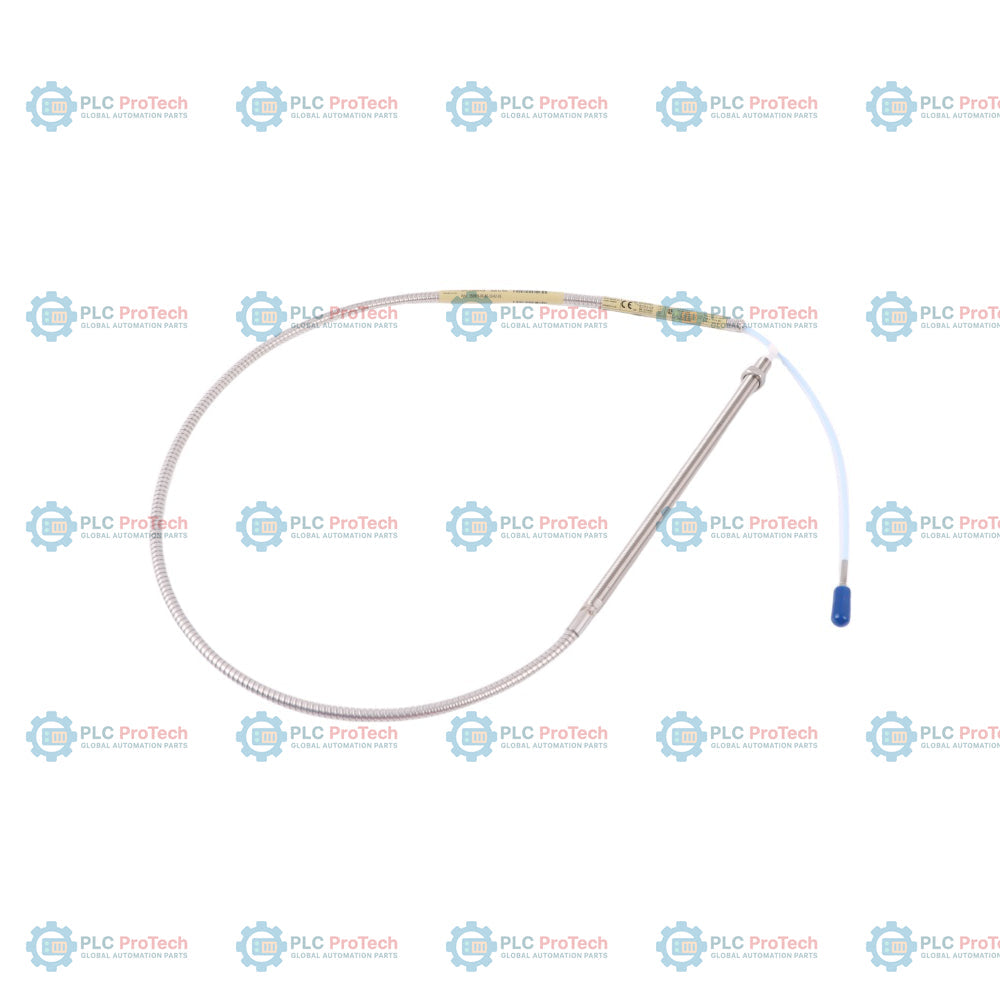

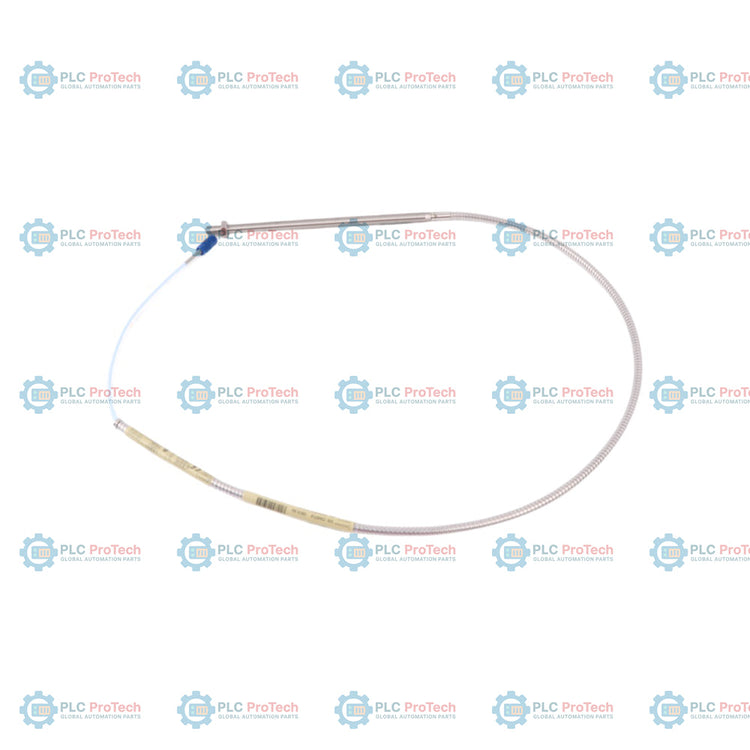

Corpo della sonda in acciaio armato completamente filettato 3/8-24 UNF (opzione 00), con lunghezza complessiva del corpo di 8,0 pollici (opzione 80) e lunghezza totale di 1,0 metro (opzione 10) — 330909-00-80-10-01-00 Sonda di prossimità 3300 NSv.

Questa configurazione specifica integra un'armatura in acciaio inossidabile per proteggere il cavo coassiale da 75 ohm da danni fisici e abrasioni. La protezione integrata del connettore ClickLoc impedisce a fluidi come l'olio per turbine di contaminare l'interfaccia di connessione, preservando l'integrità del segnale elettrico. A differenza delle varianti non armate o non protette, questa sonda è adatta ad ambienti operativi gravosi in cui sono presenti esposizione meccanica e umidità.

Caratteristiche

• L'opzione 00 per la lunghezza non filettata specifica un corpo esterno completamente filettato, senza alcuna parte non filettata.
• L'opzione 80 offre una lunghezza complessiva del corpo di 8,0 pollici, adatta agli scenari di installazione in profondità.
• L'opzione 10 indica una lunghezza totale del cavo di 1,0 metro (39 pollici).
• L'opzione 01 fornisce un connettore coassiale ClickLoc miniaturizzato con una protezione integrata del connettore in fluorosilicone.
• L'opzione 00 specifica che non sono richieste approvazioni da parte di enti per questa configurazione.
• Corpo in acciaio inossidabile AISI 304 abbinato a una punta della sonda in solfuro di polifenilene.
• L'armatura in acciaio inossidabile fornisce protezione meccanica al cavo coassiale contro l'abrasione.
• Si collega ai cavi di prolunga 330930 e ai sensori Proximitor 330980 nel sistema di trasduttori 3300 XL NSv.

Applicazioni

• Compressori d'aria centrifughi e compressori per refrigerazione.
• Compressori per gas di processo e altre macchine con requisiti di installazione ridotti.
• Macchinari con alesaggio ridotto che richiedono misurazioni delle vibrazioni o della posizione assiale.
• Applicazioni con geometria del bersaglio limitata, come alberi di diametro inferiore a 51 mm o bersagli piani di dimensioni inferiori a 15 mm.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Coppia consigliata: Serrare la custodia della sonda 3/8-24 a 11,3 N m (100 pollici-libbre). La coppia nominale massima assoluta è di 33,9 N m (300 pollici-libbre).
• Coppia sui primi tre filetti: Quando vengono impegnati solo i primi tre filetti, la coppia consigliata è di 7,5 N m (66 pollici-libbre), con un massimo di 22,6 N m (200 pollici-libbre).
• Raggio minimo di curvatura: Mantenere un raggio minimo di curvatura del cavo di 25,4 mm (1,0 pollici) sia per le sezioni corazzate sia per quelle non corazzate.
• Installazione del connettore: Fissare i connettori ClickLoc a mano (serraggio manuale). Non utilizzare utensili. Utilizzare il protettore integrato del connettore in fluorosilicone per isolare il collegamento dall'umidità e dai fluidi industriali.
• Limiti di temperatura: L'intervallo operativo va da -52 °C a +177 °C. Evitare temperature prolungate inferiori a -34 °C per proteggere dalla degradazione la guarnizione di tenuta a pressione in O-ring Viton.

Conformità e certificazioni

• RoHS: Conforme alla Direttiva della Comunità Europea 2011/65/UE
• EMC: Direttiva della Comunità Europea 2014/30/UE, EN 61000-6-2 (Immunità), EN 61000-6-4 (Emissioni)
• Sicurezza funzionale: Conforme a SIL 2 (HFT=0) e SIL 3 (HFT=1) se configurato in un sistema strumentato di sicurezza appropriato
