Descrizione

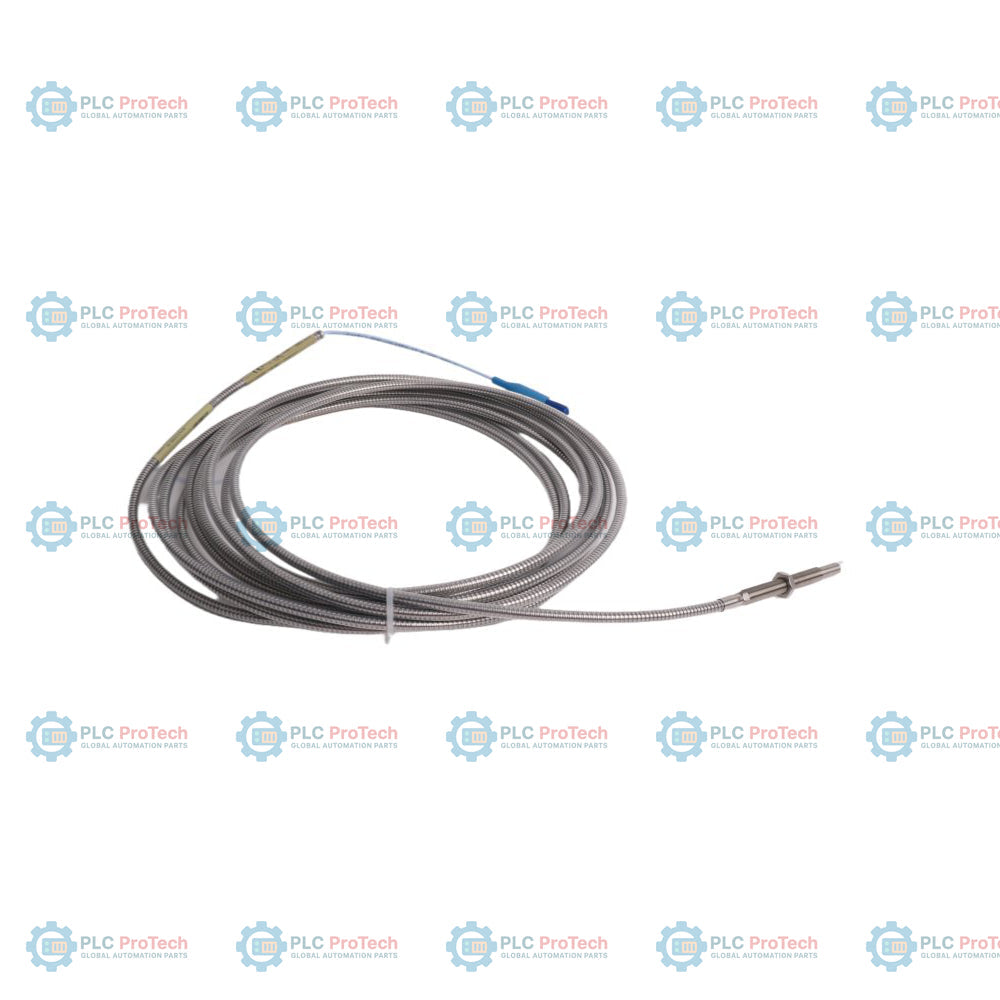

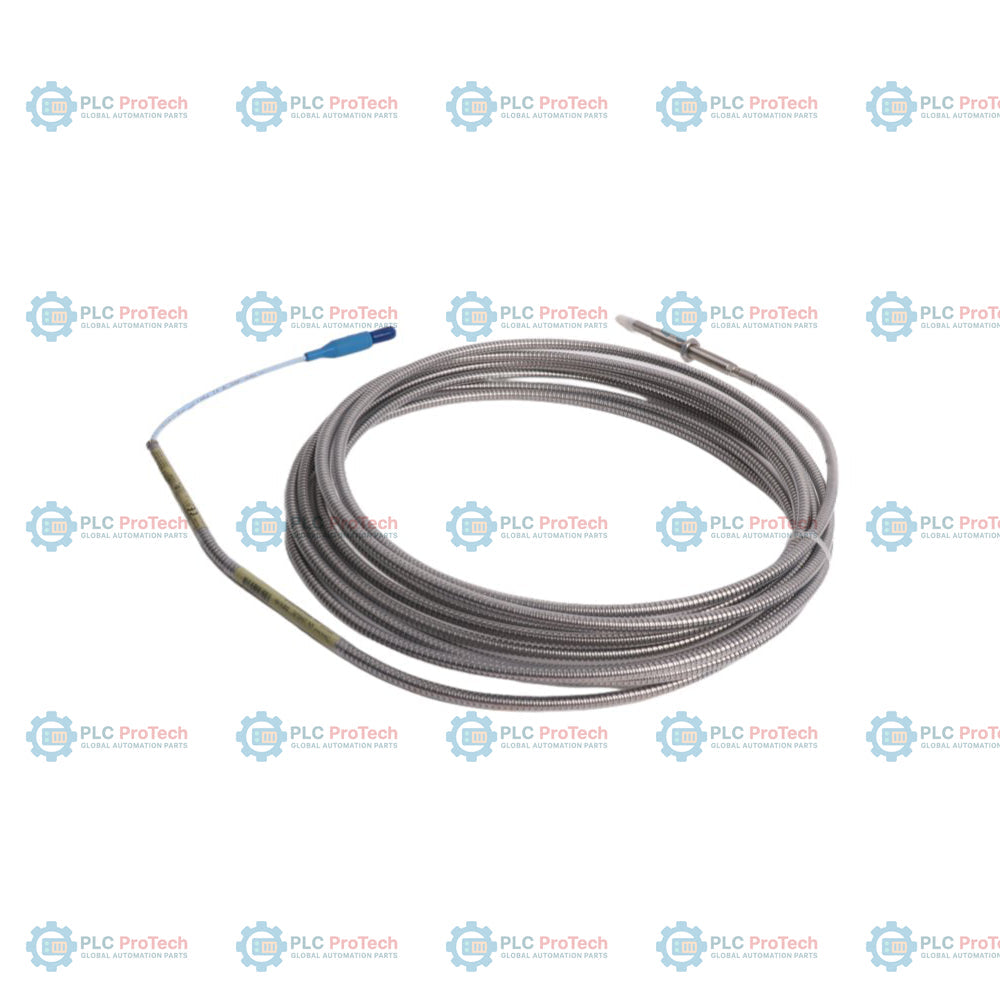

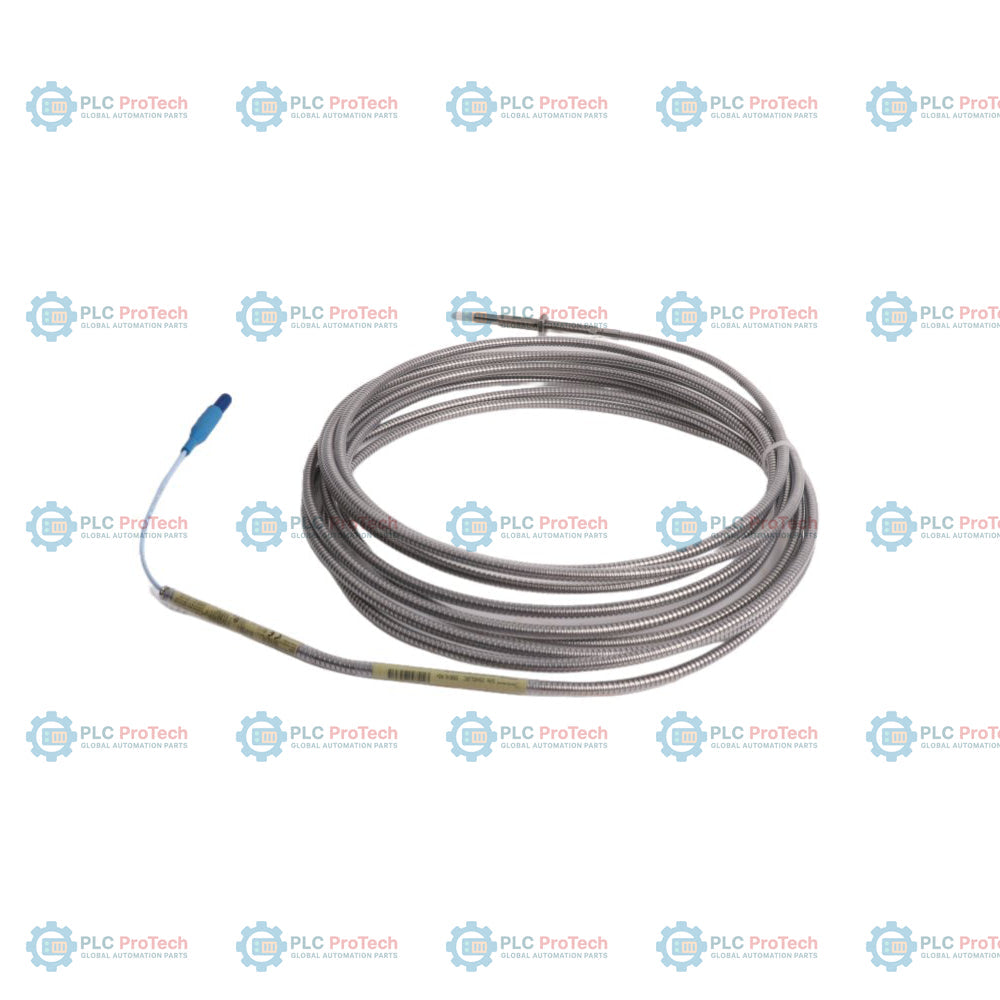

L'opzione 02 (lunghezza non filettata di 20 mm) e l'opzione 10 (lunghezza della custodia di 100 mm) specificano questa configurazione della sonda di prossimità metrica 3300 NSv - 330910-02-10-70-01-00, con armatura integrata in acciaio inox, una lunghezza totale del cavo di 7,0 metri (opzione 70), un connettore ClickLoc con protezione del connettore (opzione 01) e approvazioni standard degli enti non richieste (opzione 00).

A differenza delle configurazioni metriche gemelle non corazzate (come il modello 330905), questa variante 330910 include una robusta armatura in acciaio inox per proteggere il cavo coassiale dall'usura fisica, dall'abrasione e dai danni ambientali nelle installazioni industriali. Questa sonda fa parte del sistema di trasduttori di prossimità 3300 XL NSv, progettato specificamente per macchinari con alesaggio ridotto o per applicazioni in cui gli spazi liberi nell'area del bersaglio sono estremamente limitati.

Caratteristiche

• La configurazione dell'opzione 02 fornisce una sezione non filettata di 20 mm abbinata a una lunghezza complessiva della custodia di 100 mm, per un posizionamento preciso nelle custodie con filettatura metrica.
• L'opzione 70 specifica una lunghezza complessiva del cavo di 7,0 metri, progettata per adattarsi alla lunghezza richiesta dal sistema della catena di trasduzione.
• L'opzione 01 integra un connettore coassiale miniaturizzato ClickLoc con una protezione del connettore in fluorosilicone preinstallata, per una maggiore resistenza all'umidità e una schermatura aggiuntiva.
• L'armatura in acciaio inox garantisce resistenza meccanica al cavo coassiale da 75 ohm, prevenendo danni causati da detriti o dalla posa in condizioni di forte sollecitazione.
• Progettata con una filettatura metrica M10x1 per adattarsi alle installazioni con supporti standard sui macchinari rotanti.

Applicazioni

• Misurazioni delle vibrazioni radiali e della posizione assiale su alberi di diametro inferiore a 20 mm (0,8 pollici).
• Monitoraggio dello spostamento dell'albero in turbine a gas aeroderivative e compressori centrifughi con geometria del bersaglio limitata.
• Monitoraggio delle vibrazioni in macchinari rotanti di piccole dimensioni e cuscinetti a film fluido.
• Applicazioni su macchinari con spazi ristretti, dove non è possibile installare sonde standard da 8 mm o più grandi.

Informazioni per l'ordine

Specifiche tecniche

Linee guida per l'installazione

• Montare la sonda utilizzando la coppia consigliata di 11,3 N m (100 pollici-libbra) per gli alloggiamenti metrici M10x1. Non superare la coppia nominale massima di 33,9 N m (300 pollici-libbra).
• Assicurarsi che la distanza dal target sia impostata su circa 1,0 mm (40 mil) per ottenere un punto di misura iniziale ottimale.
• Mantenere uno spazio libero minimo di 9,5 mm (0,375 pollici) attorno alla punta della sonda per evitare interferenze con la parete laterale del foro di montaggio.
• Durante la posa del cavo coassiale corazzato, mantenere un raggio di curvatura minimo di 25,4 mm (1,0 pollici).

Conformità e certificazioni

Questa configurazione (Opzione 00) è standard e non richiede certificazioni da parte di enti per aree pericolose. Il sistema generale 3300 XL NSv è progettato per soddisfare i requisiti standard CE relativi alle emissioni e all'immunità ed è conforme alla direttiva RoHS se utilizzato come parte di una configurazione completa e compatibile del sistema.
