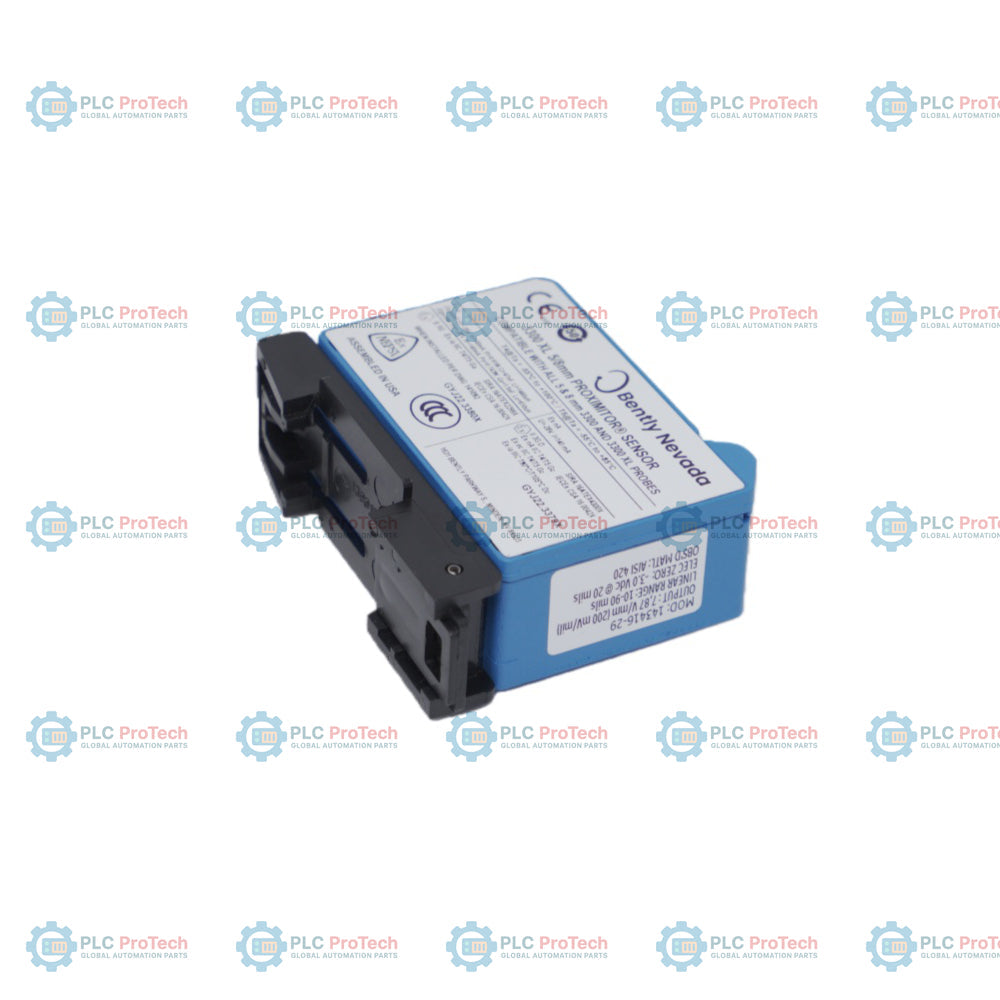

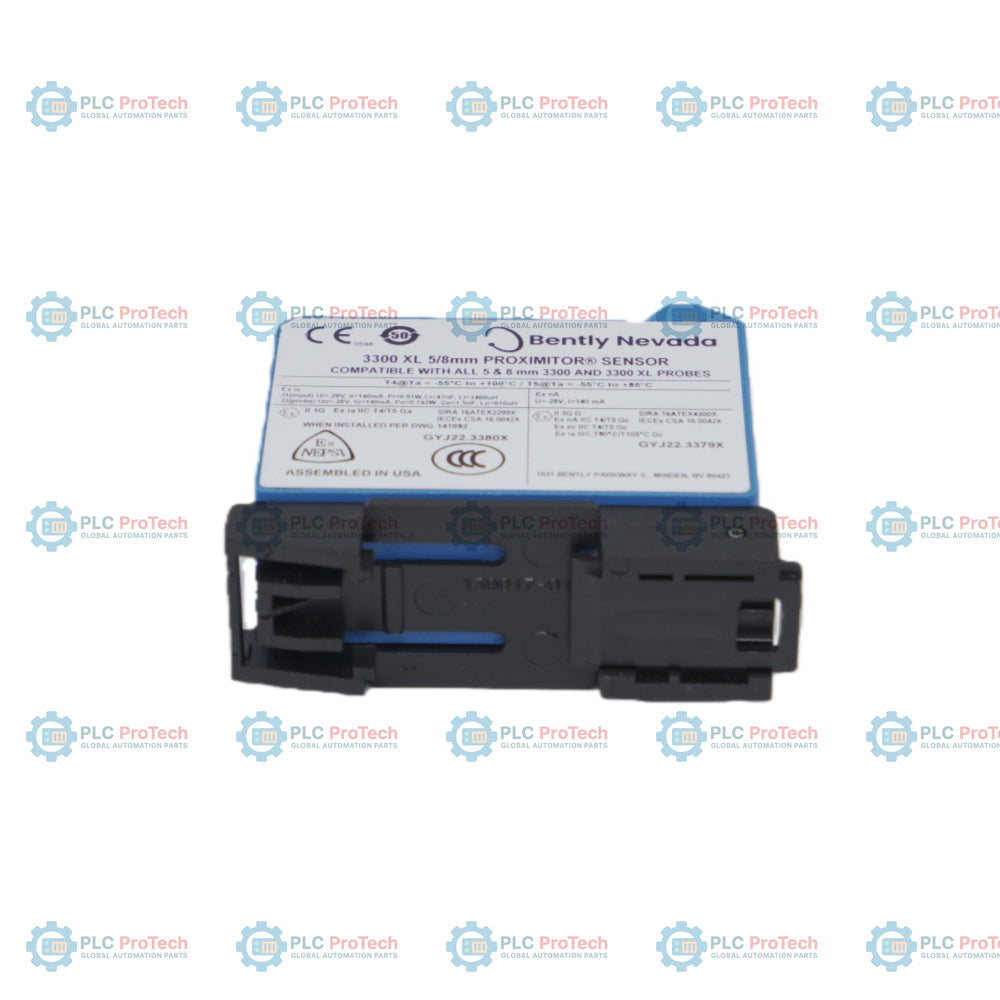

Sensore Proximitor Bently Nevada 330180-X1-CN MOD 145004-82 3300 XL

Panoramica del prodotto

Il 330180-X1-CN MOD 145004-82 è un sensore Proximitor 3300 XL altamente specializzato, progettato per la protezione precisa dei macchinari negli ambienti industriali più esigenti. Questa configurazione specifica è destinata al mercato cinese e soddisfa i rigorosi requisiti normativi NEPSI, CCC e SRRC per il funzionamento in aree pericolose e la compatibilità elettromagnetica. A differenza dei sensori di prossimità standard calibrati per l'acciaio 4140, la variante MOD 145004-82 è calibrata in fabbrica per materiali bersaglio Ni-Cr-Mo-V (nichel-cromo-molibdeno-vanadio). Questa calibrazione specializzata è fondamentale per apparecchiature come turbine a vapore ad alta pressione o compressori speciali, in cui vengono utilizzati alberi in leghe speciali. Fornendo un'uscita linearizzata di 7.87 V/mm (200 mV/mil) con materiali metallurgici non standard, questo sensore garantisce l'integrità dei dati di vibrazione e posizione, prevenendo falsi arresti o mancati allarmi nei macchinari rotanti critici.

Analisi del suffisso e delle modifiche

La complessità tecnica del 330180-X1-CN è definita dalle specifiche opzioni di ordinazione e dalle modifiche hardware:

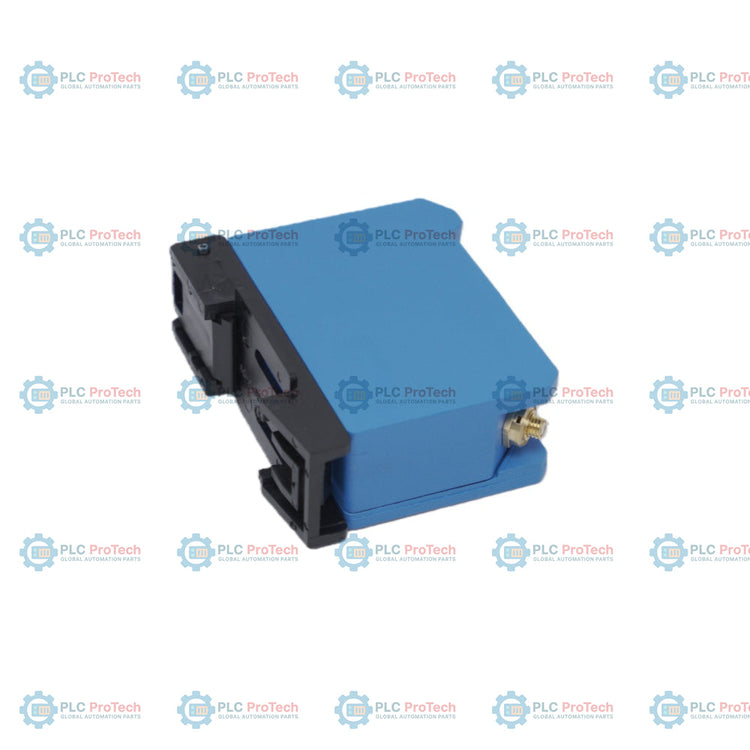

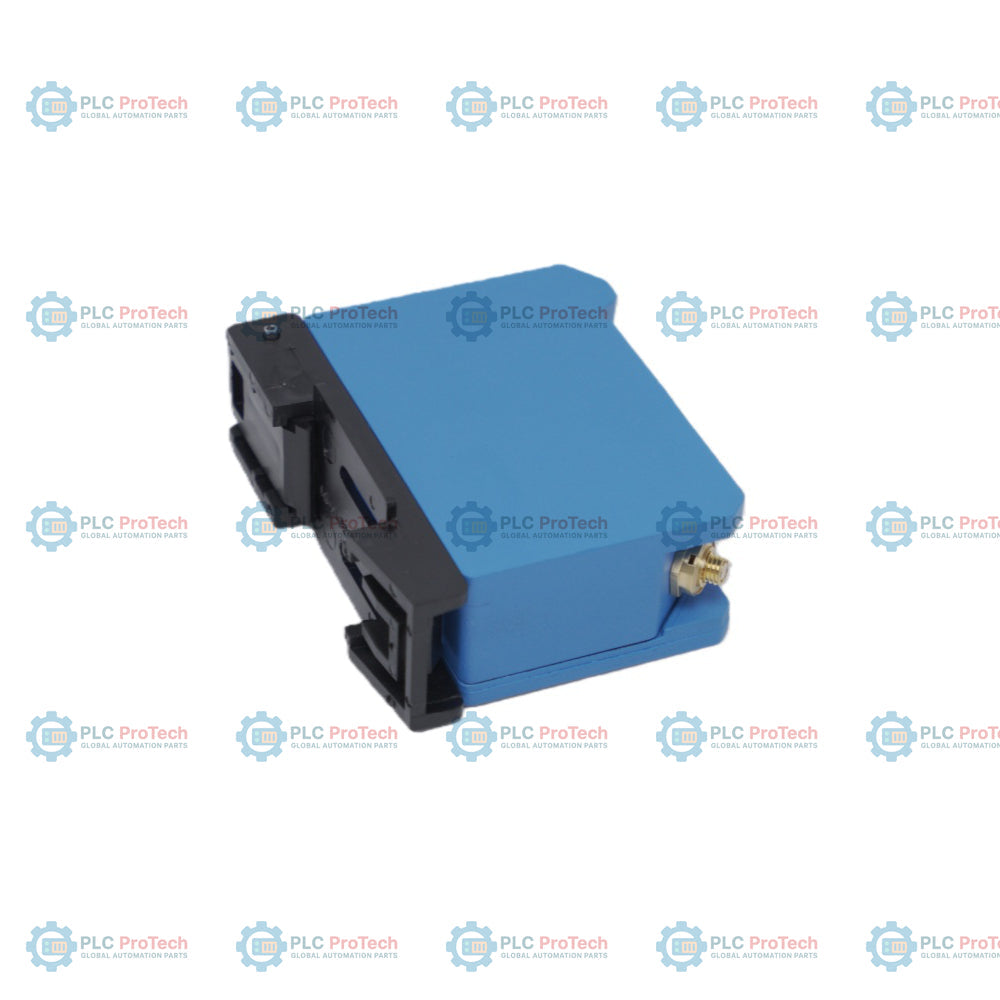

• Modifica X1: indica una configurazione hardware personalizzata con montaggio su guida DIN per installazioni ad alta densità in armadio.

• CN (opzioni specifiche per la Cina): * Area pericolosa: certificazione NEPSI per atmosfere esplosive.

• Conformità: certificazione di sicurezza obbligatoria CCC e approvazione SRRC per le radiofrequenze.

• Ambiente: conforme alla normativa China RoHS, con un periodo di utilizzo ecocompatibile di 50 anni (EFUP).

• MOD 145004-82: indica una modifica di fabbrica all'assieme di cablaggio stampato (PWA) e al processo di calibrazione. Questa "MOD" sostituisce lo standard di lavoro in acciaio 4140 con un bersaglio Ni-Cr-Mo-V (bersaglio CT n. CT-0069), garantendo che il sistema 3300 XL mantenga il proprio intervallo lineare sul materiale specializzato.

Specifiche tecniche

Domande frequenti di ingegneria

Perché è necessaria la MOD 145004-82 invece di una 330180 standard?I sensori di prossimità funzionano secondo il principio delle correnti parassite, altamente sensibile alla metallurgia del bersaglio. Un sensore standard calibrato per l'acciaio 4140 produrrebbe notevoli errori del fattore di scala durante la misurazione di un albero in Ni-Cr-Mo-V. L'hardware della MOD 145004-82 è regolato fisicamente e calibrato per questa lega specifica, così da garantire la precisione.

Quale lunghezza del sistema deve essere utilizzata con questo Proximitor?Secondo le informazioni riportate sull'etichetta, questa unità è progettata per un sistema da 9.0 metri . È necessario utilizzare una sonda 3300 XL da 5 mm o 8 mm e un cavo di prolunga che, insieme, raggiungano una lunghezza elettrica totale di 9.0 metri per mantenere l'integrità della calibrazione.

In che modo il suffisso -CN influisce sulla conformità internazionale?Il suffisso -CN garantisce che il dispositivo sia autorizzato per l'installazione nella Repubblica Popolare Cinese e che soddisfi le normative locali sulla sicurezza contro le esplosioni (NEPSI) e sulla certificazione obbligatoria (CCC). È funzionalmente equivalente ai sensori 3300 XL globali, ma include l'etichettatura e la documentazione locali richieste.

Linee guida per l'installazione e la manutenzione della sicurezza

• Verifica del materiale: prima dell'installazione, verificare la metallurgia del materiale dell'albero. La MOD 145004-82 è progettata specificamente per Ni-Cr-Mo-V. L'utilizzo di questo sensore su acciaio 4140 o altre leghe provocherà letture di vibrazione errate. Fare riferimento al numero di commessa (162282) e al codice del bersaglio CT-0069 nei registri delle apparecchiature della propria struttura.

• Azzeramento elettrico: durante la messa in servizio, impostare la distanza della sonda per ottenere lo zero elettrico di -3.0 V CC @ 20 mil. Ciò garantisce che la misurazione rimanga nell'intervallo lineare ottimizzato del sistema 3300 XL.

• Messa a terra della guida DIN: assicurarsi che la guida DIN sia correttamente collegata alla terra dello strumento. Sebbene l'alloggiamento del Proximitor sia progettato per l'isolamento, una corretta messa a terra del rack è essenziale per mantenere gli standard di compatibilità elettromagnetica CCC/SRRC e prevenire interferenze del segnale negli ambienti di commutazione ad alta frequenza.

• Integrità dell'area pericolosa: per le installazioni certificate NEPSI, assicurarsi che tutti i pressacavi e le tenute dei condotti soddisfino i requisiti locali antideflagranti. La modifica del PWA (come specificato nella distinta base 145004) deve essere eseguita esclusivamente da centri di assistenza autorizzati dalla fabbrica Bently Nevada, per mantenere il livello di sicurezza.
