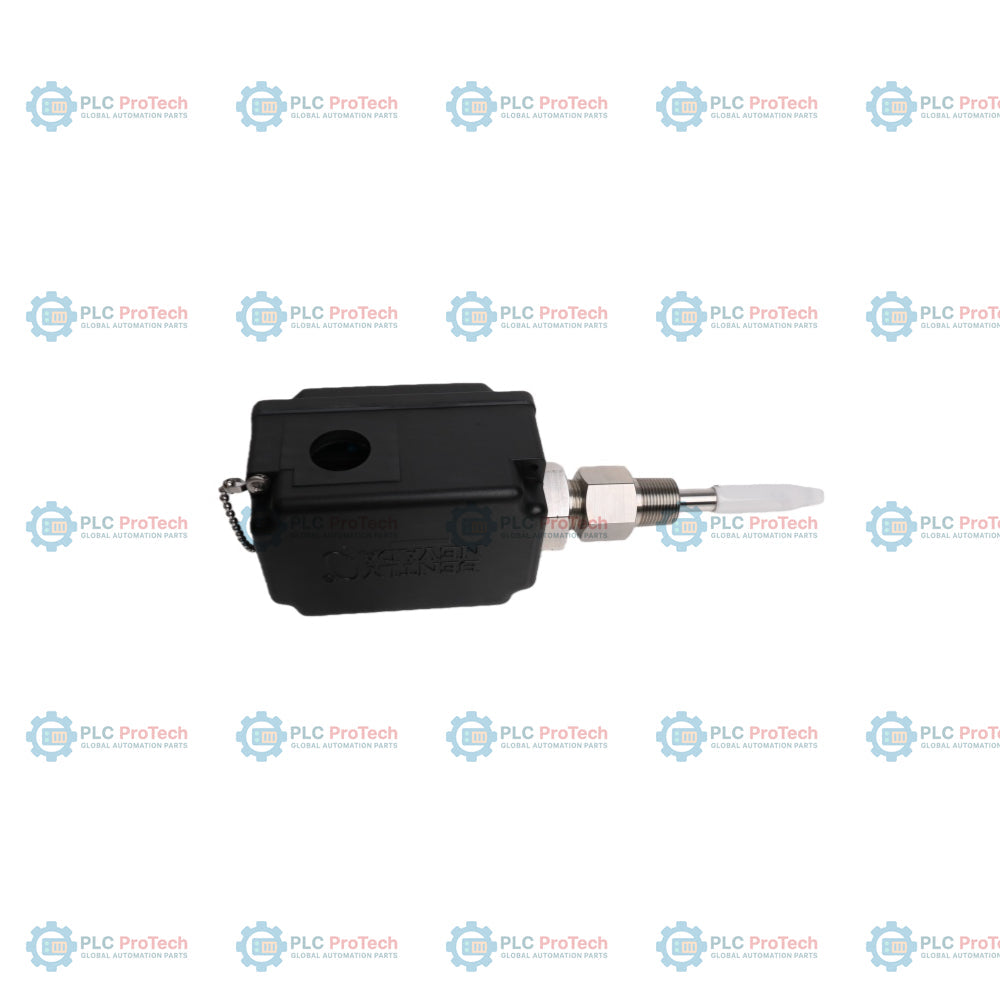

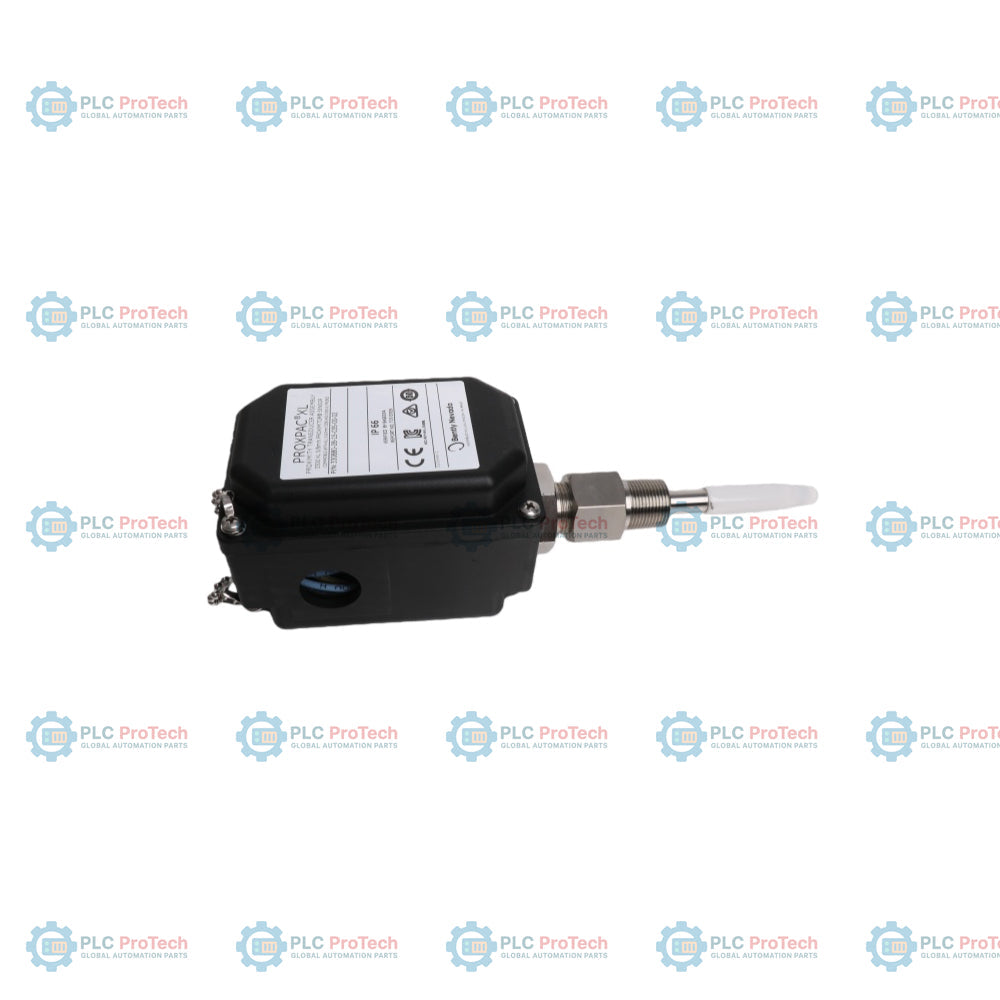

L'opzione 16 (sonda da 8 mm non omologata), l'opzione 15 (adattatore distanziatore da 1,5 pollici) e l'opzione 020 (penetrazione da 2,0 pollici) specificano la configurazione 3300 XL di questo trasduttore di prossimità PROXPAC XL — 330880-16-15-020-02-02.
Questo design combina la sonda di prossimità 3300 XL da 8 mm e il relativo sensore Proximitor all'interno di un unico gruppo contenitore in PPS. Combinando questi componenti, elimina la necessità di un cavo di prolunga esterno tra la sonda e il Proximitor, nonché del contenitore separato normalmente richiesto. Il cablaggio standard in campo collega direttamente il monitor al contenitore PROXPAC, semplificando l'installazione in ambienti industriali angusti o difficili.
Questo gruppo trasduttore integrato è ideale per i sistemi di protezione delle macchine in cui lo spazio è limitato e non è possibile alloggiare un contenitore Proximitor separato. Le applicazioni comuni includono il monitoraggio delle vibrazioni dell'albero e della posizione assiale su turbine a vapore, turbine a gas, compressori centrifughi e pompe industriali per impieghi gravosi.
| Opzione / Segmento | Codice su questo SKU | Descrizione |
|---|---|---|
| Numero di parte ordinabile | 330880-16-15-020-02-02 | Trasduttore di prossimità PROXPAC XL (versione inglese) |
| A - Sonda e omologazioni | 16 | Sonda 3300 XL da 8 mm senza omologazioni |
| B - Lunghezza dell'adattatore distanziatore | 15 | Adattatore distanziatore da 1,5 pollici (38 mm) (dimensione B) |
| C - Lunghezza di penetrazione della sonda | 020 | Penetrazione della sonda di 2,0 pollici (51 mm) (dimensione C) |
| D - Opzione raccordi | 02 | Due raccordi 3/4-14 NPT, un tappo |
| E - Opzione filettatura di montaggio | 02 | 3/4-14 NPT (richiesto se si ordina l'opzione adattatore distanziatore) |
| Produttore | Bently Nevada |
| Modello | 330880-16-15-020-02-02 |
| Tipo di trasduttore | Trasduttore di prossimità integrato PROXPAC XL |
| Requisito di alimentazione in ingresso | -17,5 Vcc a -26 Vcc (senza barriere) a 12 mA massimo |
| Risposta in frequenza | Da 0 a 10 kHz: +0, -3 dB (con un cablaggio di campo fino a 305 metri / 1000 piedi) |
| Diametro della punta della sonda | 8 mm |
| Cavo della sonda | Lunghezza 1 metro, cavo triassiale da 75 Ohm, isolato in FEP con connettore ClickLoc |
| Materiale dell'alloggiamento | Solfuro di polifenilene (PPS) rinforzato con fibra di vetro, resistente ai raggi ultravioletti (UV), con fibre conduttive |
| Materiale del manicotto e della catena di ritenuta | Acciaio inossidabile AISI 304 |
| Manicotto esterno e viti di ritenuta | Acciaio inossidabile AISI 303 |
| Materiale dell'O-ring del manicotto | Neoprene |
| Materiale della tenuta di pressione della sonda | O-ring in Viton |
| Grado di protezione ambientale | Tipo 4X e IP66 |
| Temperatura di esercizio (sonda) | -52 a +177 °C (-62 a +351 °F) |
| Temperatura di esercizio (alloggiamento) | -52 a +100 °C (-62 a +212 °F) |
| Dimensioni minime del bersaglio | Bersaglio piatto di 15,2 mm (0,6 pollici) di diametro |
| Diametro dell'albero consigliato | 76,2 mm (3,0 pollici) minimo (50,8 mm / 2,0 pollici minimo assoluto) |
Per garantire un adeguato isolamento elettrico e un corretto allineamento meccanico, fissare saldamente l'assieme alla carcassa della macchina utilizzando la filettatura esterna del manicotto 3/4-14 NPT. Collegare a terra il rivestimento dell'alloggiamento utilizzando la piastra di terra interna. Durante la posa del conduit, evitare l'accumulo di acqua o umidità utilizzando il kit di raccordi 3/4-14 NPT fornito e sigillando adeguatamente i percorsi di ingresso del conduit.
L'assieme del trasduttore di prossimità PROXPAC XL soddisfa i seguenti standard meccanici ed elettrici:
Global Express Shipping
Returns & Warranty
Manufacturer: Bently Nevada
Product No.: 330880-16-15-020-02-02
Country of origin:United States
Product Type: Trasduttore di prossimità PROXPAC XL
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 250g
Dimensions: 60 mm x 110 mm x 110 mm (H x W x D)
Shipping port: Xiamen
Warranty: 12 months
