Descrizione

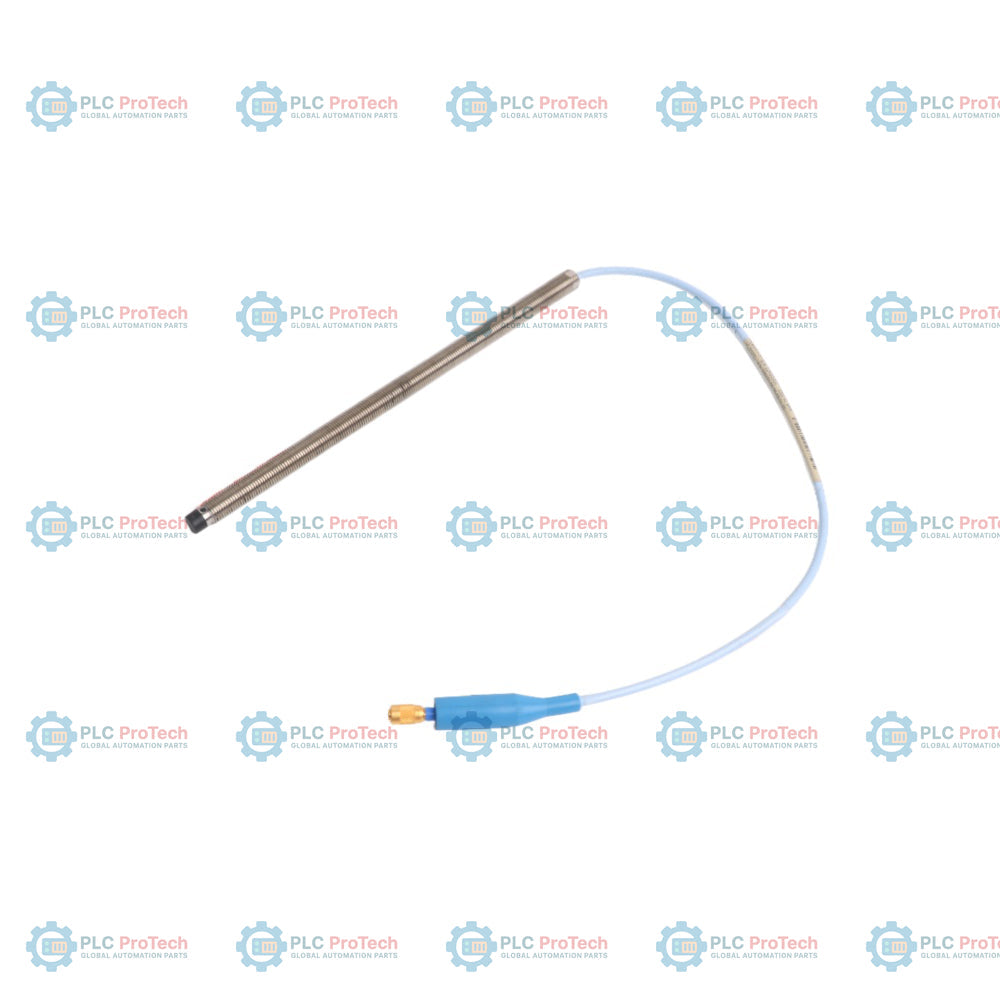

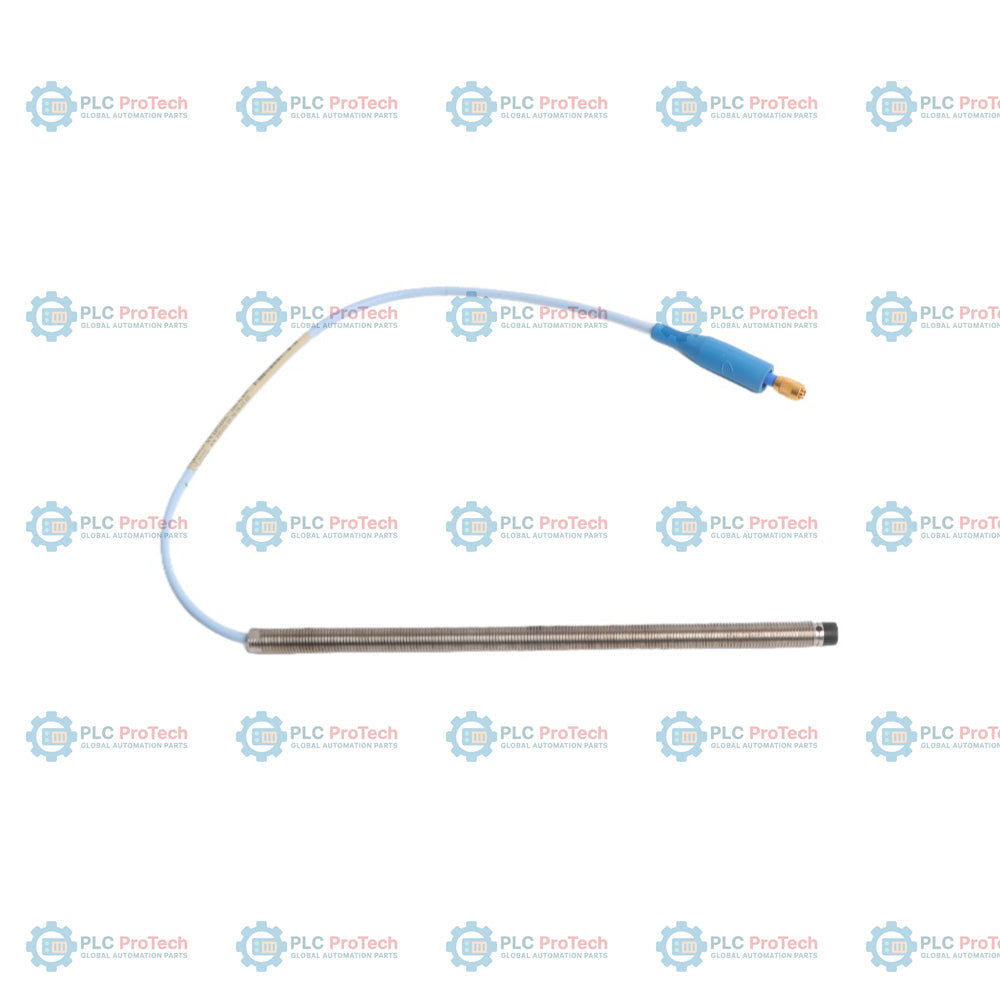

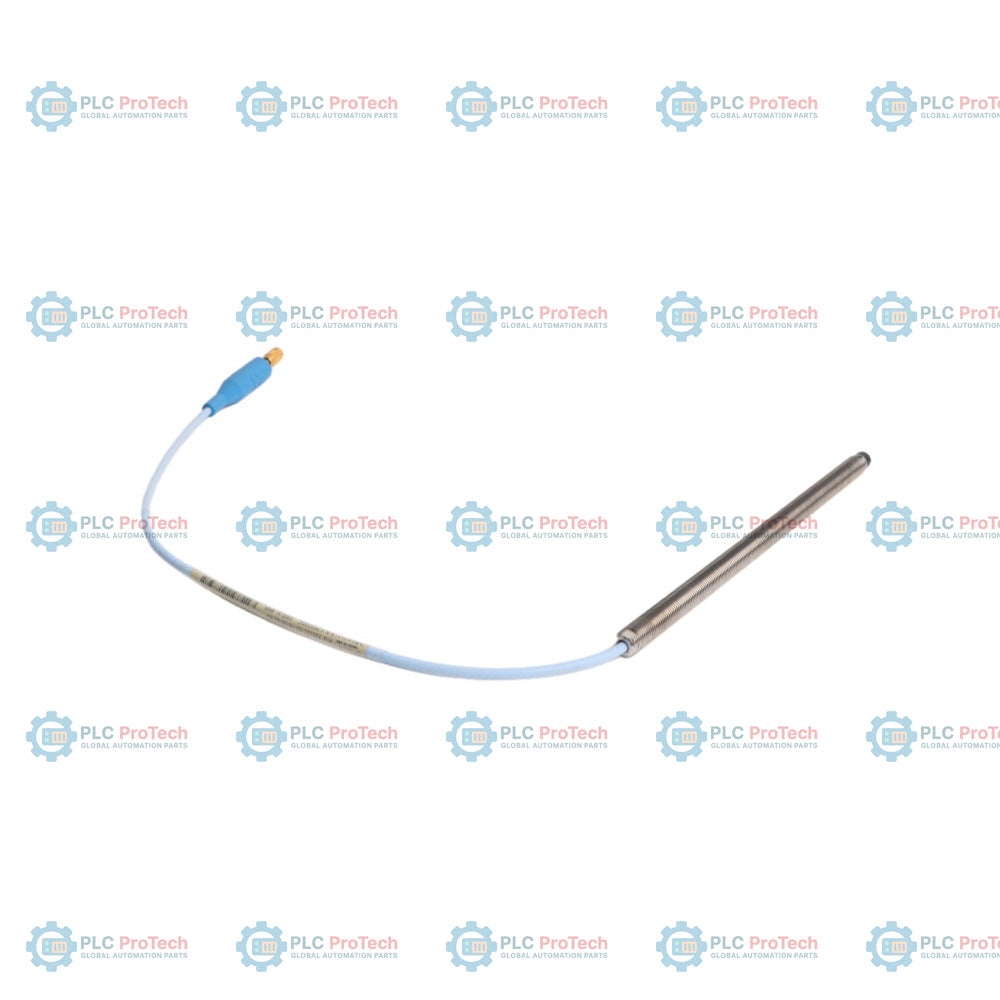

330101-00-77-20-02-05 specifica questa configurazione della sonda di prossimità 3300 XL da 8 mm, dotata di corpo in acciaio completamente filettato 3/8-24 UNF, lunghezza complessiva del corpo di 7,7 pollici, lunghezza totale del cavo di 2,0 metri e connettore coassiale ClickLoc standard, con approvazioni CSA/ATEX/IECEx per aree pericolose. Questo sensore di spostamento a correnti parassite, non corazzato e senza contatto, viene utilizzato nei sistemi di monitoraggio 3300 XL per la misurazione delle vibrazioni dell'albero e della posizione assiale.

Questa configurazione specifica si differenzia dalle altre varianti della serie 330101 per la combinazione esatta di un corpo completamente filettato lungo 7,7 pollici (Opzione B: 77) e di un cavo lungo 2,0 metri (Opzione C: 20), senza sezione non filettata (Opzione A: 00). Viene abbinata a un sensore Proximitor 3300 XL e a un cavo di prolunga per formare un sistema trasduttore completo 3300 XL da 8 mm, con interfacciamento diretto ai moduli I/O del rack 3500.

Caratteristiche

• L'opzione 00 per la lunghezza non filettata specifica un corpo della sonda completamente filettato 3/8-24 UNF, per il massimo impegno della filettatura.
• L'opzione 77 per la lunghezza complessiva del corpo fornisce un involucro fisico di 7,7 pollici, per installazioni che richiedono una maggiore profondità di inserimento.
• L'opzione 20 per la lunghezza totale fornisce un cavo coassiale standard da 2,0 metri, senza armatura.
• L'opzione 02 per il connettore incorpora un connettore coassiale ClickLoc miniaturizzato.
• L'opzione 05 per l'approvazione degli enti certificatori concede le certificazioni CSA, ATEX e IECEx per ambienti pericolosi.
• Il diametro della punta di 8 mm consente la misurazione senza contatto dello spostamento mediante correnti parassite.
• La struttura del corpo e della punta della sonda in acciaio inossidabile resiste agli ambienti industriali dei macchinari.

Applicazioni

• Monitoraggio delle vibrazioni degli alberi di turbine a vapore e a gas
• Misurazione dello spostamento assiale dei rotori di compressori e pompe
• Protezione e monitoraggio delle condizioni di macchinari rotanti critici
• Installazioni permanenti su macchinari industriali e supporti dei cuscinetti

Informazioni per l'ordinazione

Specifiche tecniche

Indicazioni per l'installazione

Durante l'installazione, montare la sonda con il gioco appropriato, come specificato dalla calibrazione del sistema. Instradare il cavo coassiale adottando le corrette pratiche di schermatura e messa a terra standard per i sistemi di monitoraggio delle vibrazioni dei macchinari. Evitare di superare le lunghezze massime di impegno della filettatura (0,563 pollici per le filettature 3/8-24 UNF), per prevenire grippaggi o danni al corpo della sonda durante l'installazione.

Conformità e certificazioni

La configurazione 330101-00-77-20-02-05 include il pacchetto di approvazioni degli enti certificatori dell'opzione 05. Ciò certifica la sonda per l'uso in aree pericolose secondo le seguenti approvazioni:

• CSA
• ATEX
• IECEx
